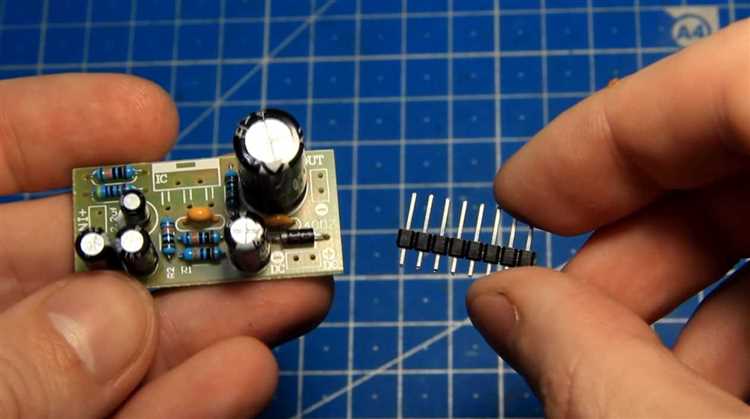

Для успешной замены микросхемы на печатной плате требуется четкое понимание технологии монтажа и точное соблюдение порядка действий. Прежде чем приступать, убедитесь в наличии необходимых инструментов: паяльника с тонким жалом, пинцета, флюса и отсосателя припоя. Тип используемой микросхемы и ее корпус – критичные параметры, которые влияют на выбор техники демонтажа и монтажа.
Особое внимание уделяется подготовке площадок под новую микросхему: очистка от остатков припоя и флюса, а также проверка на наличие механических повреждений. При монтаже нового компонента оптимальная температура паяльника варьируется в пределах 300–350 °C в зависимости от типа припоя и корпуса микросхемы, что обеспечивает надежное соединение без термического стресса для платы.
Определение модели микросхемы и подбор замены
Для точного определения модели микросхемы внимательно изучите маркировку на корпусе. Обычно обозначения содержат комбинацию букв и цифр, указывающих производителя и тип устройства. При нечетком нанесении воспользуйтесь увеличительным стеклом или макросъемкой для улучшения читаемости.
Если маркировка отсутствует или стерта, обратитесь к схеме устройства или технической документации, где указаны конкретные номера микросхем и их параметры. В крайнем случае определите функционал микросхемы по расположению на плате и подключенным компонентам.
При отсутствии точного аналога выбирайте совместимые микросхемы с идентичным назначением и пинами. Удостоверьтесь, что технические параметры не превышают допустимых значений, чтобы избежать перегрева и нестабильной работы.
Проверяйте наличие в продаже выбранной модели у надежных поставщиков. Избегайте микросхем без подтверждённой подлинности или с отсутствием подробных технических описаний.
Подготовка рабочего места и инструментов для замены
Рабочее место должно быть ровным, с устойчивой поверхностью и достаточным освещением не менее 1000 люкс. Идеально использовать увеличительное стекло или микроскоп с увеличением от 5x до 20x для точной визуализации контактов микросхемы.
Необходимое оборудование включает паяльную станцию с регулируемой температурой (350–400 °C), паяльное жало с тонким кончиком для работы с мелкими контактами, а также пинцет с острыми концами из антистатического материала.
Для удаления припоя используйте оплетку (пайку) шириной 2–3 мм и мощный вакуумный отсос с силой всасывания не менее 70 кПа. Запас припоя должен быть с флюсом на основе колофонии с содержанием серебра от 0,3% до 0,7% для улучшения смачиваемости.
Обязательно подготовьте антистатический браслет с заземлением и антистатический коврик, чтобы избежать повреждения компонентов электростатическим разрядом.
Для очистки контактов используйте изопропиловый спирт с концентрацией 99%, нанесённый мягкой неворсистой кистью или ватным тампоном. Подготовьте ёмкость для сбора остатков припоя и мелких деталей, чтобы избежать их потери.

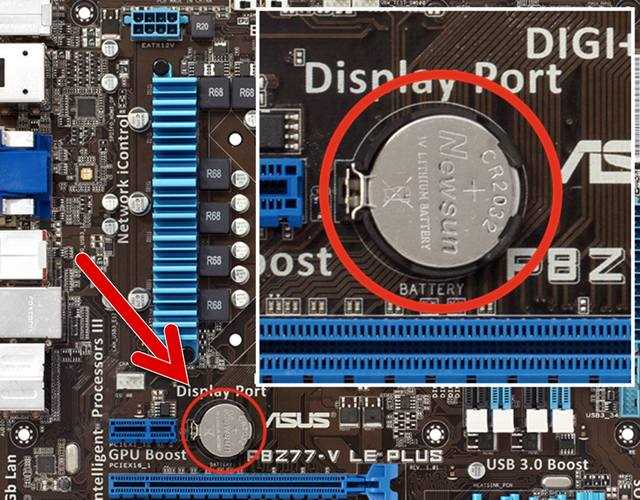

Удаление старой микросхемы с платы без повреждений
Перед началом работы отключите питание и заземлите себя, чтобы избежать статического разряда. Используйте паяльник с регулируемой температурой, установив её в диапазоне 280–320 °C для большинства микросхем. Слишком высокая температура может повредить дорожки и плату, слишком низкая – затруднит пайку.
Обеспечьте хорошее освещение и увеличительное стекло для контроля процесса. Перед снятием микросхемы нанесите на контакты флюс на основе колофонии – это улучшит теплопередачу и облегчит удаление припоя.
Если микросхема с большим количеством ног, используйте фен для пайки горячим воздухом с температурой около 300 °C и воздушным потоком 20-30 л/мин. Нагревайте равномерно с расстояния 3–5 см, контролируя состояние припоя и платы.
После размягчения припоя аккуратно подденьте микросхему пластиковой лопаткой или пинцетом, двигая её параллельно плате, чтобы не повредить дорожки. Если сопротивление снятию велико, повторно прогрейте контакты.
Осмотрите плату на предмет остатков припоя и при необходимости удалите их оплеткой и флюсом. Проверьте целостность дорожек и отсутствие повреждений перед установкой новой микросхемы.
Очистка контактов платы от припоя и остатков
Для удаления припоя применяйте паяльную отсоску с медной или латунной сеткой, ориентируясь на температуру 320–350 °C. Не превышайте нагрев свыше 360 °C, чтобы избежать повреждения контактов и дорожек.
После удаления припоя обработайте контакты флюсом без активных кислот, например, на основе изопропанола с добавлением канифоли. Это улучшит смачивание и удаление загрязнений.
Удаляйте остатки припоя и флюса медной оплеткой с усилием, равномерно перемещая её по поверхности контакта. Оплетка должна быть достаточной ширины – от 1,5 до 2 мм для точного захвата.
Для очистки от мелких частиц и окислов используйте изопропиловый спирт с чистой неворсовой салфеткой или ватным тампоном, двигаясь в одном направлении, чтобы не задеть дорожки.
Контролируйте результат под увеличительным стеклом с кратностью 5–10×, чтобы убедиться в отсутствии следов старого припоя, плёнок и механических повреждений.
При необходимости применяйте ультразвуковую ванну с изопропиловым спиртом для глубокой очистки, выдерживая плату не более 3 минут. После промывки тщательно высушите плату потоками горячего воздуха при температуре 40–50 °C.
Установка и пайка новой микросхемы на плату
Перед установкой новой микросхемы убедитесь в соответствии её маркировки и корпуса требованиям схемы. Проверяйте пин-аут по даташиту для исключения ошибок при монтаже.
- Подготовка посадочного места:
- Очистите контакты на плате от остатков припоя и загрязнений с помощью флюса и медной оплетки.
- Обработайте контактные площадки изопропиловым спиртом для удаления жира и пыли.
- Нанесение флюса:
- Равномерно нанесите флюс на контактные площадки. Используйте кислотосодержащий флюс только при необходимости, иначе применяйте безкислотные составы.
- Установка микросхемы:
- Аккуратно разместите микросхему на плате, ориентируясь на метки полярности и положение ключа.
- Зафиксируйте компонент пинцетом, избегая смещения.
- Пайка:
- Используйте паяльник с тонким жалом мощностью 25–40 Вт, нагретым до 320–350 °C.
- Припаяйте первый пин для фиксации микросхемы, проверьте точность расположения, затем продолжайте остальные контакты.
- Подводите жало паяльника к контакту и площадке, подавайте припой, обеспечивая качественное соединение без подтеков и холодных паек.
- Не задерживайте жало более 3 секунд, чтобы избежать повреждения микросхемы и платы.
- Проверка и очистка:
- Осмотрите все контакты под увеличением, выявите возможные замыкания и непровары.
- Удалите остатки флюса изопропиловым спиртом с мягкой кисточкой или салфеткой.
- Проведите тестирование электрических цепей с помощью мультиметра на предмет коротких замыканий и обрывов.

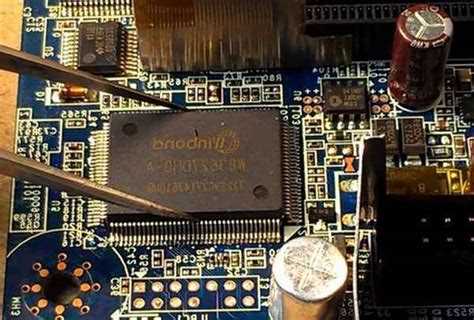

Проверка работоспособности платы после замены
Подайте на плату сигнал запуска (если предусмотрен) и зафиксируйте отклик с помощью осциллографа или логического анализатора. Контролируйте основные сигналы микросхемы, такие как тактовый сигнал и линию сброса, чтобы убедиться в их наличии и корректной форме.
При возможности выполните программную проверку функционирования микросхемы через интерфейс (например, SPI, I2C, UART). Отправьте стандартные команды или запросы и сравните ответы с эталонными значениями из руководства по эксплуатации.
Если плата интегрирована в систему, протестируйте ее работу в штатных условиях. Обратите внимание на стабильность работы и отсутствие перегрева компонентов в течение как минимум 10–15 минут.
Зафиксируйте все измерения и результаты тестов для последующего анализа и сравнения с предыдущими проверками.
Вопрос-ответ:
Как подготовить инструменты и рабочее место для замены микросхемы на плате?
Перед началом работы нужно обеспечить хорошее освещение и удобное пространство без пыли. Подготовьте паяльник с тонким жалом, отсос для припоя или оплетку, пинцет, флюс, новую микросхему и антистатический браслет для защиты от статического электричества. Также стоит иметь под рукой увеличительное стекло или лупу для точного контроля процесса. Это поможет избежать ошибок и сохранить элементы платы в целостности.
Как правильно снять старую микросхему с печатной платы, чтобы не повредить дорожки?
Для начала необходимо аккуратно нанести флюс на места пайки, чтобы облегчить распайку. Затем при помощи паяльника и отсоса аккуратно распаять каждую ногу микросхемы, удаляя припой. Делать это следует постепенно, чтобы не перегревать плату. Если микросхема большого размера, можно слегка подогреть со стороны обратной стороны платы феном для равномерного нагрева. После удаления микросхемы осмотрите плату на предмет повреждений и очистите контактные площадки от остатков припоя и загрязнений.
Какие нюансы следует учитывать при установке новой микросхемы на плату?
При монтаже новой микросхемы важно правильно ориентировать её в соответствии с маркировкой на плате и самой микросхеме. Контактные площадки должны совпадать с выводами. Нанесите немного флюса на площадки для улучшения пайки и снижения риска коротких замыканий. После установки аккуратно припаяйте каждый вывод, избегая чрезмерного нагрева. Проверьте каждое соединение на надежность и отсутствие мостиков между контактами. Если используется многовыводная микросхема, можно сначала закрепить два противоположных вывода, чтобы выровнять положение.
Какие ошибки могут привести к неисправности после замены микросхемы и как их избежать?
Распространенные ошибки включают неправильную ориентацию микросхемы, холодные пайки, мостики между выводами и повреждение дорожек платы. Чтобы избежать проблем, следует тщательно сверять положение микросхемы, использовать качественный припой и флюс, не перегревать элементы и внимательно проверять пайки после завершения работы. Если есть сомнения, полезно проверить соединения мультиметром на предмет коротких замыканий и обрывов. Внимательность на каждом этапе снижает риск последующих сбоев.
Как проверить работоспособность микросхемы и платы после замены?
После завершения монтажа и пайки подключите плату к источнику питания и включите устройство. Важно внимательно наблюдать за признаками правильной работы — отсутствие перегрева, корректное функционирование функций, зависящих от микросхемы. Если есть возможность, используйте тестовое оборудование или специализированные программы для диагностики. Также полезно повторно проверить целостность соединений и убедиться, что все контакты надежно припаяны. При выявлении проблем лучше повторить осмотр и при необходимости перепаять проблемные места.
Какие инструменты понадобятся для замены микросхемы на плате?
Для выполнения замены обычно требуется паяльник с тонким жалом, пинцет, припой, флюс, отсос припоя или оплетка для удаления старого припоя, а также мультиметр для проверки контактов. Также может пригодиться подставка или фиксатор для удобства работы с платой. Важно использовать инструмент с хорошей терморегуляцией, чтобы не повредить плату и детали.
