Как крепится глушитель на дэу нексия

Глушитель на Дэу Нексия крепится к кузову и элементам выхлопной системы при помощи подвесов, резинок, хомутов и фланцевых соединений. Конструкция зависит от года выпуска автомобиля и типа двигателя, однако базовая схема остается схожей. Основной узел включает переднюю трубу (штаны), катализатор или пламегаситель, основной глушитель и заднюю банку.

Крепление осуществляется в трёх ключевых точках: к выпускному коллектору через фланцевое соединение с прокладкой, к средней части кузова через резиновую подвеску и к задней части – через две резинки на кронштейнах. При этом используется два типа хомутов: один – между средней трубой и основной банкой, второй – между основной банкой и задней частью глушителя.

Для замены или обслуживания глушителя необходимо заранее подготовить новые резиновые подвесы (желательно усиленные), качественные хомуты с антикоррозийным покрытием и графитовую прокладку для фланцевого соединения. Резьбовые соединения желательно обработать проникающей смазкой за несколько часов до демонтажа, так как они часто прикипают из-за высокой температуры и воздействия влаги.

Если глушитель установлен неправильно – с перекосом или чрезмерным натяжением резинок – это может привести к вибрации, ускоренному износу крепежа и даже повреждению выхлопной трубы. При монтаже необходимо следить за тем, чтобы все элементы находились в штатном положении и не касались кузовных деталей.

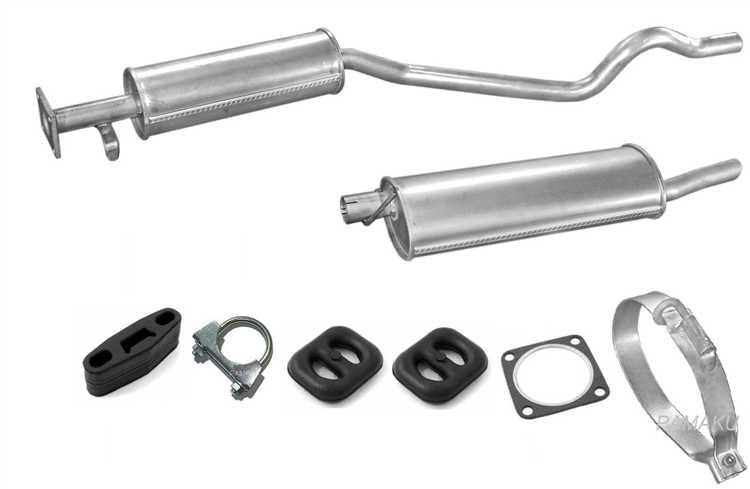

Расположение основных опорных точек крепления глушителя

На автомобиле Дэу Нексия глушитель закреплён к кузову и другим элементам выхлопной системы через несколько опорных точек, каждая из которых выполняет определённую функцию – от фиксации положения до компенсации вибраций. Основные крепления располагаются на всём протяжении трассы – от приёмной трубы до задней банки.

Первая опора расположена сразу за фланцем соединения приёмной трубы с выпускным коллектором. Здесь применяется жёсткое фланцевое соединение с пружинными болтами и металлической прокладкой, обеспечивающее герметичность и подвижность узла при тепловом расширении элементов.

Вторая точка крепления находится ближе к середине автомобиля, в районе стыка центральной трубы и резонатора. Здесь используется кронштейн, приваренный к трубе, и резиновая подвеска, закреплённая к днищу кузова. Этот узел компенсирует колебания и смещения за счёт эластичности подвески.

Третья опора размещена в задней части автомобиля, в районе крепления основной (задней) банки глушителя. Здесь предусмотрены два резиновых подвеса, установленных симметрично по краям банки. Крепление осуществляется через проушины, приваренные к корпусу глушителя. Эти подвесы берут на себя вес конструкции и гасят вибрации, передающиеся от двигателя.

Дополнительные элементы фиксации могут быть установлены на некоторых модификациях, например, дополнительные кронштейны или усиливающие пластины, особенно если была проведена замена на нештатную выпускную систему. В таких случаях важно соблюдать зазоры между трубами и элементами кузова, чтобы избежать вибрационного контакта.

При обслуживании глушителя рекомендуется проверять целостность всех резиновых подвесок, отсутствие трещин в сварных соединениях кронштейнов и правильность ориентации всех опорных точек. Перекос даже одной точки может привести к неравномерной нагрузке и разрушению элементов выхлопной системы.

Типы кронштейнов и их расположение по кузову

На автомобиле Дэу Нексия используется несколько типов кронштейнов для крепления глушителя, каждый из которых фиксирует определённый участок выпускной системы. Расположение и форма кронштейнов рассчитаны с учётом массы элементов и теплового расширения металла.

• Передний кронштейн: расположен в районе соединения приёмной трубы с выпускным коллектором. Представляет собой металлическую скобу, прикреплённую к кронштейну двигателя. Удерживает начальный участок системы и снижает вибрации от работы мотора.
• Центральный кронштейн: размещён в средней части днища, ближе к заднему краю моторного щита. Подвеска осуществляется через резиновую подушку, закреплённую на поперечине кузова. Этот узел стабилизирует центральную секцию глушителя и компенсирует его перемещения при нагреве.
• Задний кронштейн: установлен перед задней балкой, ближе к задним лонжеронам. Выполнен в виде П-образного кронштейна, прикрученного к кузовным элементам. Обеспечивает опору для основной банки глушителя и участвует в демпфировании колебаний.
• Хвостовой кронштейн: расположен в крайней задней части кузова, за задним лонжероном. Используется для фиксации выпускной трубы в районе её выхода под бампер. Крепление осуществляется через двойную резиновую подвеску, которая гасит остаточные вибрации и удерживает трубу от контакта с кузовом.

Все кронштейны работают совместно с резиновыми опорами, что позволяет выпускной системе оставаться подвижной при изменениях температур и нагрузок. Регулярная проверка состояния резинок и целостности крепёжных элементов позволяет предотвратить провисание и трещины в выпускной системе.

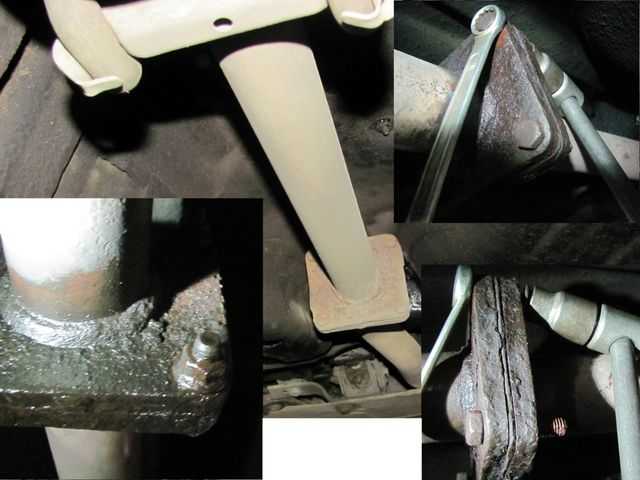

Особенности крепления передней части глушителя к приёмной трубе

Передняя часть глушителя на Дэу Нексия соединяется с приёмной трубой с помощью фланцевого соединения с прокладкой. Узел расположен в нижней части моторного отсека, между выпускным коллектором и средней частью выхлопной системы. Для герметичности и устойчивости к вибрациям используется металлическая прокладка с термостойким покрытием.

Фланцевое соединение фиксируется двумя болтами с пружинами. Пружины обеспечивают подвижность соединения и компенсацию теплового расширения. Болты имеют удлинённую резьбовую часть, чтобы сохранить преднатяжение в условиях термической деформации. Гайки используются самоконтрящиеся, чтобы исключить их ослабление при вибрациях.

Нижняя часть фланца крепится к приёмной трубе, которая соединена с выпускным коллектором через гофру. При демонтаже часто возникают сложности из-за коррозии резьбы, поэтому перед разборкой рекомендуется обработать соединение проникающей смазкой.

Ниже приведены основные характеристики и рекомендации по обслуживанию соединения:

Соблюдение технологических зазоров и равномерное затягивание болтов исключают деформацию фланцев и утечку отработанных газов. После установки необходимо проконтролировать отсутствие пропусков выхлопа на стыке с помощью дымогенератора или мыльного раствора.

Роль резиновых подвесов и варианты их замены

Резиновые подвесы служат для гашения вибраций, передаваемых от глушителя на кузов. На Дэу Нексия применяются кольцевые эластичные подвесы, установленные в трёх основных точках: в задней части глушителя, в районе средней банки и ближе к резонатору. Эти элементы не только удерживают систему в заданном положении, но и компенсируют тепловые подвижки при нагреве и охлаждении выхлопной трассы.

Заводские подвесы изготовлены из резиновой смеси средней жёсткости. С течением времени материал теряет эластичность, появляются трещины, подвес провисает. При значительном износе возможен контакт глушителя с кузовом, сопровождающийся гулом и вибрацией в салоне. Рекомендуется визуальный осмотр каждые 20–30 тыс. км пробега. При наличии деформации, надрывов или чрезмерного растяжения необходима замена.

В качестве замены используются:

1. Оригинальные подвесы – соответствуют по форме и жёсткости, обеспечивают штатную геометрию крепления.

2. Аналоги из полиуретана – имеют увеличенный ресурс, лучше сопротивляются агрессивной среде и перепадам температур. Однако за счёт большей жёсткости передают больше вибраций.

3. Универсальные резиновые кольца – подбираются по размерам. При монтаже может потребоваться регулировка длины кронштейнов, чтобы исключить натяг или провисание.

Важно соблюдать соосность элементов выхлопной системы при установке новых подвесов. Неправильное положение вызывает напряжения в соединениях и может привести к трещинам в сварных швах или разрушению резонатора.

Не допускается использование жестких металлических хомутов или тросов в качестве временной замены – они не компенсируют вибрации и могут повредить крепления кузова.

Соединения и уплотнения между секциями выхлопной системы

На Дэу Нексия выхлопная система разделена на несколько секций: приёмная труба, центральная часть с резонатором и задняя часть с глушителем. Между этими участками предусмотрены соединения с уплотнительными элементами, обеспечивающими герметичность и компенсацию термических расширений.

Соединение между приёмной трубой и средней частью осуществляется через фланец с металлической прокладкой. Прокладка выполнена из многослойного термостойкого материала, часто армированного. При установке важно обеспечить равномерную затяжку гаек крепления, чтобы исключить перекос и утечку выхлопных газов.

Центральная и задняя части соединяются с помощью разъёмного стыка типа «гильза». В этом участке используется графитовая гофрированная муфта или кольцо с уплотнительным фланцем. Уплотнение фиксируется хомутом с болтовым зажимом. При наличии следов копоти или характерного запаха выхлопа в салоне следует проверить плотность соединения и состояние муфты.

Рекомендуется: при каждой разборке соединений менять уплотнительные элементы. Повторное использование старых прокладок и муфт снижает герметичность и способствует быстрому разрушению сопряжённых участков. При замене – предварительно очистить посадочные поверхности от нагара и ржавчины.

При наличии сварных швов вместо разъёмных соединений (нередко встречается после ремонта) разборка без резки становится невозможной. В таких случаях необходимо либо восстанавливать штатную схему, либо использовать качественные ремонтные муфты с хомутами и уплотнительными кольцами.

Крепление средней части глушителя к кузову автомобиля

Средняя часть глушителя на Дэу Нексия крепится к кузову с помощью металлического кронштейна и резинового подвеса, расположенных в районе центрального туннеля под днищем автомобиля. Кронштейн приварен к трубе глушителя, а резиновый подвес соединяет его с проушиной, закреплённой на кузове.

Заводская схема предусматривает использование одного резинового элемента трапециевидной формы с двумя отверстиями. Он гасит вибрации и обеспечивает подвижность системы при деформациях кузова или температурных расширениях. При установке следует убедиться, что подвес не растянут и не перекручен – это снижает срок службы и вызывает лишние шумы.

Проушина на кузове приварена в зоне заднего края передних сидений. При наличии коррозии рекомендуется проверить прочность крепления и, при необходимости, восстановить участок с помощью сварки или установить болтовое соединение с усилением.

При замене средней части глушителя следует использовать крепления, идентичные оригинальным. Дополнительные хомуты или нештатные кронштейны могут нарушить зазоры между элементами и привести к контактам с кузовом, особенно при движении по неровностям.

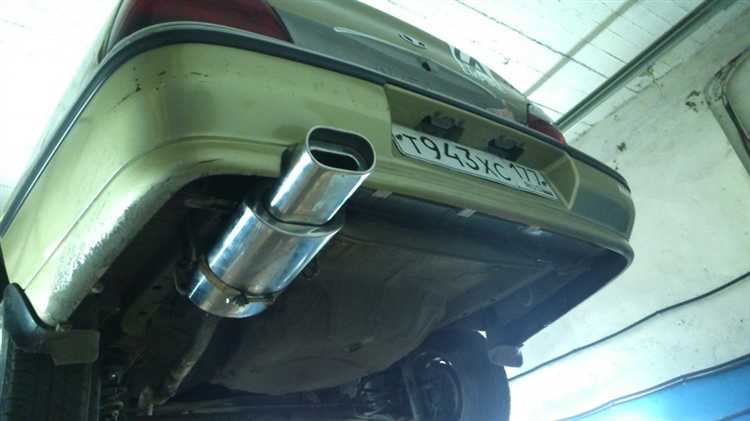

Заднее крепление и защита от вибраций

Задняя часть глушителя на Дэу Нексия фиксируется к кузову с помощью кронштейна, приваренного к корпусу глушителя, и эластичного резинового подвеса. Кронштейн расположен в районе задней балки, ближе к левому лонжерону. Подвес крепится к шпильке кузова через металлическую проушину, обеспечивая устойчивое удержание при динамических нагрузках.

Для снижения передачи вибраций с глушителя на кузов применяются резиновые элементы, которые одновременно служат и подвесами. Рекомендуется использовать только оригинальные или усиленные аналоги, так как износ мягких компонентов приводит к провисанию и появлению посторонних звуков при движении.

При замене заднего крепления необходимо предварительно обработать резьбовые соединения антикоррозионной жидкостью. Установка новых резинок проводится вручную с применением мыльного раствора или силиконовой смазки, без использования острых предметов, чтобы не повредить структуру материала.

Если глушитель сильно вибрирует на холостом ходу или при сбросе газа, следует проверить состояние заднего подвеса, а также целостность сварных швов кронштейна. При деформации рекомендуется замена детали или установка дополнительного демпфера для компенсации вибраций.

Проверка креплений после замены элементов выхлопной системы

После установки новых деталей выхлопной системы на Дэу Нексия необходимо провести проверку всех точек крепления, чтобы исключить смещения, ослабления и перекосы. Неправильно зафиксированные элементы могут привести к повышенной вибрации, шуму и ускоренному износу подвесов.

1. Начать осмотр следует с переднего соединения – точки крепления глушителя к приёмной трубе. Проверить, чтобы хомут был равномерно затянут, а фланцевое соединение не имело перекосов.
2. Переходя к средней части, убедиться, что кронштейн правильно установлен на кузове, а резиновая подвеска не натянута и не перекручена. Это снижает риск разрыва.
3. Заднее крепление должно удерживать глушитель без зазоров и люфтов. Подвес должен быть эластичным, без трещин, не касаться кузова или других деталей.

Особое внимание стоит уделить резиновым элементам:

• Проверить на наличие микротрещин, утраты формы и задубевания.
• При малейших признаках износа заменить, даже если они были установлены недавно.

На последнем этапе:

• Запустить двигатель на холостом ходу и прислушаться к посторонним шумам – щелчки, стуки, резонансные звуки указывают на неправильное крепление.
• Проверить наличие зазоров между глушителем и кузовом. При раскачивании трубы не должно быть контакта с кузовными панелями.
• При необходимости ослабить и отрегулировать положение элементов, затем вновь затянуть крепёж.

Контрольное испытание на подъёмнике или смотровой яме позволяет оценить работу системы в динамике. При выявлении отклонений стоит пересмотреть точность установки и при необходимости внести корректировки в положение деталей.

Вопрос-ответ:

Какие элементы входят в схему крепления глушителя на Дэу Нексия?

Схема крепления глушителя включает несколько основных деталей: передний кронштейн, средние опоры, резиновые подвесы и заднее крепление. Каждый из этих элементов отвечает за надежную фиксацию выхлопной системы и предотвращение вибраций при работе двигателя. Передний узел соединяется с приёмной трубой, средние крепления располагаются на раме кузова, а задний элемент обычно фиксируется к задней части кузова или подвеске.

Как определить, что крепления глушителя нуждаются в замене?

Об износе креплений говорят посторонние шумы, вибрации, а также заметные механические повреждения или трещины на резиновых подвесах. Если глушитель смещается или соприкасается с кузовом, это может вызвать повреждения и ускоренный износ. Осмотр крепежных элементов на предмет целостности и прочности поможет своевременно выявить необходимость замены.

Какие материалы используются для кронштейнов и подвесов глушителя на Нексия?

Для кронштейнов применяют стальные или оцинкованные металлические детали, которые выдерживают высокие температуры и механические нагрузки. Резиновые подвесы изготавливают из устойчивого к нагреву и деформации материала, чтобы глушитель мог гасить вибрации и перемещения, не повреждая крепления и кузов автомобиля.

Влияет ли правильная схема крепления глушителя на работу двигателя или расход топлива?

Непосредственного влияния на работу двигателя и расход топлива правильное крепление не оказывает, но если крепления ослаблены или повреждены, глушитель может смещаться и создавать дополнительные шумы или утечки отработанных газов. Это может привести к снижению эффективности системы выпуска и появлению неприятных звуков, а в некоторых случаях — к ускоренному износу других компонентов.

Как часто следует проверять состояние креплений глушителя на Дэу Нексия?

Рекомендуется проводить осмотр креплений при каждом техническом обслуживании автомобиля или при появлении посторонних шумов снизу кузова. Обычно визуальная проверка и легкое покачивание глушителя помогают определить, насколько надежно закреплена система. Особое внимание уделяют состоянию резиновых подвесов, так как они изнашиваются быстрее металлических деталей.
