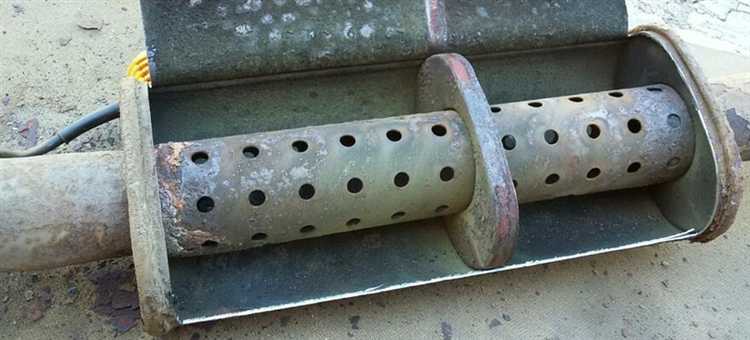

Резонатор на впуске для чего

Резонатор во впускной системе двигателя – это элемент, предназначенный для изменения характеристик воздушного потока перед подачей его в камеру сгорания. Его основная задача – уменьшение пульсаций давления, вызванных чередованием фаз открытия и закрытия впускных клапанов, а также оптимизация акустических характеристик системы. В результате снижается уровень шума и улучшается наполнение цилиндров при определённых режимах работы двигателя.

Конструктивно резонатор представляет собой полость определённого объёма, размещённую на участке впускного тракта между воздушным фильтром и дроссельной заслонкой. При проектировании учитываются длина и сечение впускных каналов, частота колебаний воздушного столба и частота вращения коленвала. Согласование этих параметров позволяет использовать явление резонанса для повышения эффективности наполнения цилиндров при частичных нагрузках и на средних оборотах.

Кроме повышения крутящего момента в заданном диапазоне оборотов, резонатор снижает вероятность возникновения обратных выбросов и детонации, особенно на моторах с распределённым впрыском. При демонтаже резонатора или его замене на прямоточные элементы изменяется динамика потока, что может привести к ухудшению смесеобразования и нестабильной работе двигателя на холостом ходу.

Для бензиновых атмосферных двигателей точная настройка объёма и формы резонатора критична для соответствия нормативам по шуму и выбросам. На турбированных агрегатах роль резонатора может быть минимальной, так как колебания сглаживаются давлением наддува. Тем не менее, на многих серийных турбомоторах резонатор сохраняется, чтобы уменьшить акустическую нагрузку на корпус автомобиля и повысить комфорт водителя.

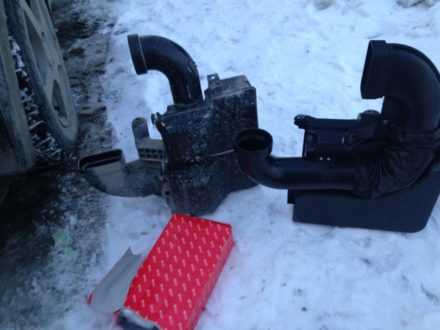

Как резонатор влияет на уровень шума во впускном тракте

Резонатор в составе впускной системы выполняет ключевую функцию по подавлению акустических колебаний, возникающих при всасывании воздуха в цилиндры двигателя. Без него впускной тракт издаёт резкие, высокочастотные звуки, особенно на повышенных оборотах.

Основной принцип работы резонатора основан на интерференции звуковых волн. Внутри корпуса создаются полости определённого объёма, настроенные на частоты, наиболее характерные для конкретного двигателя. Эти полости действуют как гасители, разрушая пиковые колебания звука за счёт фазового сдвига.

• На частотах 1000–3000 об/мин резонатор снижает гул, возникающий при резком нажатии на педаль газа.
• На высоких оборотах устраняется назойливый свист, связанный с турбулентными потоками воздуха.
• Эффективность гашения шума возрастает при многокамерной конструкции или при наличии нескольких резонаторов по длине впускного тракта.

Отсутствие резонатора или его удаление увеличивает акустическую нагрузку на салон, особенно в диапазоне средних оборотов. Это часто сопровождается повышением общего уровня шума до 5–7 дБ, что воспринимается как ощутимое ухудшение акустического комфорта.

Для восстановления оптимального шумоподавления при тюнинге системы впуска рекомендуется использовать индукционные фильтры с интегрированными резонаторными камерами или адаптировать стандартный резонатор к модифицированной системе.

Роль резонатора в компенсации пульсаций воздушного потока

Во впускной системе двигателя внутреннего сгорания воздух перемещается неравномерно – возникают пульсации, вызванные цикличной работой впускных клапанов. Эти колебания давления снижают стабильность воздушного потока, затрудняя формирование оптимальной топливно-воздушной смеси и негативно влияя на наполнение цилиндров.

Резонатор выполняет функцию демпфера, поглощая или отражая акустические волны определённой частоты. Его объём, длина и форма подбираются таким образом, чтобы он эффективно подавлял пиковые значения пульсаций, характерные для конкретного диапазона оборотов. Это достигается благодаря явлению резонанса Гельмгольца, при котором воздушная камера резонатора вступает в колебания в противофазе с основным потоком, снижая амплитуду колебаний давления на выходе.

Стабилизация воздушного потока за счёт резонатора способствует более равномерному наполнению цилиндров на средних и высоких оборотах. Это особенно важно в многоклапанных моторах с переменной геометрией впуска, где точность дозирования воздуха напрямую влияет на крутящий момент и отклик дросселя.

При проектировании системы важно учитывать не только объем резонатора, но и его размещение относительно дроссельной заслонки и фильтра. Неправильно подобранный резонатор может усиливать нежелательные пульсации в других диапазонах частот, снижая общую эффективность впуска. Оптимизация осуществляется экспериментально на испытательных стендах, с учётом акустического анализа системы.

Влияние резонатора на наполнение цилиндров на средних оборотах

На диапазоне 2500–4000 об/мин резонатор впускной системы выполняет функцию адаптации воздушного тракта к характеристикам резонансных колебаний, способствуя оптимальному наполнению цилиндров. За счёт настройки объёма и длины воздушной полости, он влияет на фазу и амплитуду отражённой волны давления, возвращающейся от дроссельной заслонки или других сужений впуска.

При правильно рассчитанной геометрии резонатора создаётся эффект наддува за счёт импульсного возврата давления в момент открытого впускного клапана. Это приводит к увеличению массы воздуха, поступающего в цилиндры, без применения турбонаддува или механического компрессора. Повышенное наполнение, в свою очередь, улучшает крутящий момент и топливную эффективность двигателя именно в диапазоне средних оборотов, где максимальная тяга востребована в городской и пригородной эксплуатации.

Инженеры, настраивающие впускную систему под конкретные режимы работы, используют длину канала и объём резонатора как инструмент управления воздушной акустикой. Для четырёхцилиндровых двигателей объём резонатора может составлять от 1,5 до 4 литров, а его положение по длине канала рассчитывается с точностью до сантиметра с учётом фаз газораспределения.

Отсутствие или неправильная настройка резонатора приводит к ухудшению наполняемости цилиндров, что проявляется снижением эластичности двигателя и ростом расхода топлива. При установке спортивных фильтров или прямоточных систем без компенсации акустических свойств впуска наблюдается провал крутящего момента именно на средних оборотах. Это подчёркивает критическую важность роли резонатора как пассивного элемента оптимизации воздушного потока.

Зависимость работы резонатора от конструкции впускного коллектора

Эффективность резонатора напрямую зависит от геометрии впускного коллектора, поскольку форма и длина каналов определяют частотный диапазон пульсаций воздуха, с которыми резонатор должен работать. Изменение длины трактов и их сечения влияет на амплитуду и фазу отражённых волн, что критично для точной настройки резонансных эффектов.

Впускные коллекторы с переменной длиной (например, с заслонками для изменения тракта) требуют согласованного объёма и частоты настроек резонатора. При коротком тракте резонатор должен быть рассчитан на более высокочастотные пульсации, при длинном – на низкочастотные. Несоответствие параметров снижает КПД наполнения, особенно на переходных режимах.

• Для коротких коллекторов (длина каналов до 300 мм) эффективен резонатор с малым объёмом и короткой связующей трубкой, настроенный на частоты выше 100 Гц.
• В системах с длинными тракциями (свыше 400 мм) предпочтительны резонаторы большого объёма, настраиваемые на диапазон 60–90 Гц.
• При наличии разветвлённой архитектуры впуска (много ветвей, разной длины) рекомендуется использовать несколько резонаторов, каждый под свой резонансный диапазон.

Также важна точка подключения резонатора: она должна совпадать с участком максимальной амплитуды пульсаций. На практике это определяется либо экспериментально, либо моделированием в CFD-среде. Смещение точки подключения даже на 10–15 см способно полностью нейтрализовать эффект резонансного подавления или усиления волн.

Если впускной коллектор выполнен из пластика, его акустическая инерционность ниже, и требуется компенсация в виде увеличения объёма резонатора. Металлические коллекторы обладают большей жёсткостью, что позволяет использовать более точные настройки резонансных объёмов без существенной расстройки под действием температурных деформаций.

При проектировании систем с турбонаддувом важно учитывать, что геометрия коллектора влияет на давление до турбины. В таких случаях установка резонатора на участке между воздушным фильтром и компрессором должна учитывать аэродинамическое сопротивление коллектора, чтобы избежать нарушения ламинарности потока и перегрузки компрессора на средних оборотах.

Зачем автопроизводители устанавливают резонаторы на современные двигатели

Основная причина установки резонатора – оптимизация характеристик впуска без увеличения массы и сложности конструкции. Современные двигатели работают в широком диапазоне оборотов, и резонатор позволяет выровнять пульсации давления во впускном тракте, улучшая наполнение цилиндров на среднечастотных режимах. Это особенно важно для двигателей с высокой степенью форсировки, где небольшие колебания давления могут значительно влиять на крутящий момент.

Кроме улучшения наполнения, резонатор снижает акустическую нагрузку. Он настраивается на конкретные частоты и эффективно подавляет резонансные звуки, возникающие в диапазоне 200–400 Гц. Это позволяет уменьшить уровень шума в салоне без необходимости в дополнительной шумоизоляции, что снижает общий вес автомобиля.

Для систем с турбонаддувом резонаторы часто выполняют дополнительную функцию демпфирования колебаний давления, возникающих при смене режимов наддува. Это уменьшает вероятность обратных волн и снижает нагрузку на перепускной клапан, продлевая срок службы турбокомпрессора.

В условиях ужесточающихся экологических норм автопроизводители используют резонаторы для сглаживания характеристик воздушного потока перед датчиком массового расхода воздуха (MAF). Стабильный поток воздуха улучшает точность измерений, что необходимо для точной работы системы впрыска и последующего снижения выбросов.

Интеграция резонатора в модуль воздухозабора также позволяет реализовать компактные и лёгкие решения. Например, в ряде моделей концерна BMW и Toyota резонаторы совмещены с корпусом воздушного фильтра, что экономит место под капотом и упрощает техобслуживание.

Может ли удаление резонатора повлиять на динамику разгона

Удаление резонатора во впускной системе напрямую влияет на акустические и динамические характеристики воздушного потока, что может сказаться на разгонной динамике двигателя. Резонатор сглаживает пульсации давления и оптимизирует наполнение цилиндров на определённых оборотах за счёт явления резонанса.

При удалении резонатора исчезает часть акустических эффектов, формирующих положительное давление на входе впускного коллектора. Это ведёт к снижению эффективности наполнения цилиндров в диапазоне средних оборотов, что обычно проявляется в виде провалов или менее выраженного прироста мощности в этом диапазоне.

С другой стороны, на высоких оборотах отсутствие резонатора может уменьшить сопротивление воздушному потоку, что потенциально увеличит максимальный поток и мощность, но эта прибавка часто оказывается минимальной и требует доработки системы впуска и настройки двигателя.

Для сохранения или улучшения динамики после удаления резонатора рекомендуется компенсировать потерю резонансных эффектов изменением длины и формы впускного коллектора, а также перенастройкой блока управления двигателем (ECU) с учётом новых параметров воздушного потока.

В целом, удаление резонатора без последующей адаптации системы чаще приводит к ухудшению отклика двигателя на средних оборотах и снижению плавности разгона, а выигрыш в максимальной мощности оказывается незначительным.

Какие типы резонаторов применяются во впускных системах

Во впускных системах двигателей применяются несколько основных типов резонаторов, отличающихся конструкцией и принципом работы.

1. Камерные резонаторы. Представляют собой герметичные полости с определённым объёмом, соединённые с впускным трактом. Их объём и форма подбираются для подавления звуковых колебаний на конкретных частотах, возникающих из-за пульсаций воздушного потока. Используются для снижения шумов и сглаживания перепадов давления при средних и высоких оборотах.

2. Трубчатые резонаторы (трубки Гельмгольца). Состоят из узкой трубки, соединённой с полостью резонатора. Работают по принципу поглощения звуковых волн определённой частоты за счёт колебаний воздуха в трубке. Частота настройки зависит от длины и диаметра трубки. Эффективны для снижения шума на низких оборотах и улучшения отклика двигателя.

3. Активные резонаторы. Используют электронные датчики и динамики для создания антифазных звуковых волн, которые гасят шум впуска. Применяются преимущественно в современных автомобилях с продвинутыми системами управления двигателем, обеспечивая адаптивное снижение шума без потери производительности.

4. Комбинированные резонаторы. Сочетают элементы камерных и трубчатых конструкций для расширения диапазона частот подавления шумов. Часто встречаются в спортивных и тюнинговых впускных системах, позволяя точнее настраивать динамику и акустику двигателя.

Выбор типа резонатора зависит от конструкции двигателя, требований к уровню шума и желаемых характеристик отклика двигателя. Правильная настройка объёма и геометрии резонатора повышает эффективность впуска и снижает акустические потери.

Признаки неисправности или нештатной работы резонатора

Другой симптом – ухудшение динамики разгона, вызванное неправильным формированием воздушных пульсаций и нарушением наполнения цилиндров. Это проявляется в провалах тяги на средних и высоких оборотах.

Появление вибраций во впускном тракте, особенно на холостом ходу, указывает на износ уплотнителей или трещины внутри резонатора. Такие дефекты приводят к подсосу воздуха, что отражается на работе датчика массового расхода воздуха (ДМРВ) и увеличении расхода топлива.

При диагностике стоит обратить внимание на следующие признаки в таблице:

Регулярная проверка резонатора во время технического обслуживания позволяет своевременно выявить дефекты и избежать негативного влияния на работу двигателя и расход топлива.

Вопрос-ответ:

Для чего в двигателе устанавливают резонатор во впускной системе?

Резонатор во впускной системе служит для сглаживания колебаний давления воздуха, поступающего в двигатель. Он уменьшает шумы и вибрации, возникающие из-за пульсаций воздушного потока, а также помогает повысить эффективность наполнения цилиндров на определённых оборотах за счёт изменения характера звуковых волн во впускном тракте.

Как резонатор влияет на мощность и экономичность двигателя?

Резонатор помогает оптимизировать воздушный поток, что способствует более равномерному заполнению цилиндров топливно-воздушной смесью. Это может привести к улучшению отклика двигателя на средних оборотах, снижению потерь давления и повышению КПД сгорания. В результате достигается более стабильная работа двигателя, что положительно сказывается на расходе топлива и динамике автомобиля.

Какие признаки указывают на неисправность резонатора во впускной системе?

Неисправный резонатор проявляется в виде повышенного шума во впускном тракте, появлении характерных свистов или гудений при работе двигателя. Также возможны ухудшение динамики, нестабильный холостой ход и повышение расхода топлива. Повреждение корпуса или внутренние дефекты приводят к нарушению амортизации пульсаций воздушного потока.

Можно ли удалить резонатор без ущерба для работы двигателя?

Удаление резонатора часто ведёт к увеличению шумов и ухудшению плавности работы двигателя, особенно на средних оборотах. В некоторых случаях это снижает эффективность наполнения цилиндров и приводит к снижению тяги. Поэтому удалять резонатор без замены или перенастройки системы впуска не рекомендуется, особенно если важна стабильная работа и долговечность мотора.

Какие типы резонаторов применяются в современных двигателях и чем они отличаются?

Существуют резонаторы разных конструкций: камерные, трубчатые и комбинированные. Камерные резонаторы представляют собой полости с определённым объёмом, в которых подавляются определённые частоты звука. Трубчатые резонаторы используют эффект резонанса воздуха в трубах разной длины для снижения шума и улучшения наполнения. Комбинированные модели объединяют оба принципа для достижения более широкого спектра рабочих частот и лучшего шумоподавления.

Для чего устанавливают резонатор во впускной системе двигателя?

Резонатор во впускном тракте служит для снижения уровня шума и сглаживания пульсаций воздушного потока, возникающих при работе двигателя. Он помогает уменьшить резонансные колебания воздуха, которые могут негативно влиять на равномерность подачи смеси и работу двигателя на средних и высоких оборотах. Кроме того, резонатор способствует улучшению наполнения цилиндров воздухом, что положительно сказывается на стабильности работы и динамике автомобиля.
