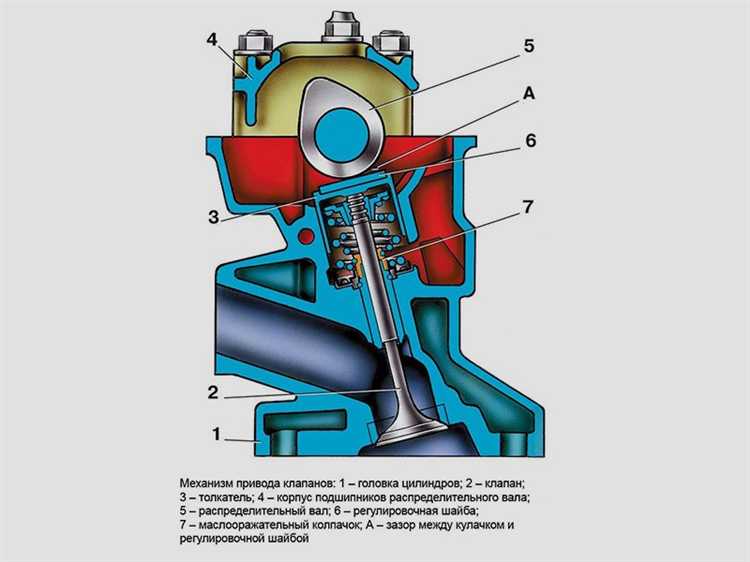

Клапаны двигателя работают в условиях экстремальных температур, высокого давления и постоянных механических нагрузок. Выбор материала напрямую влияет на стойкость к термическому разрушению, износу и коррозии. Для впускных и выпускных клапанов применяются разные сплавы, поскольку условия их эксплуатации существенно различаются.
Впускные клапаны изготавливаются, как правило, из жаропрочной стали с добавлением хрома и никеля, например, 40Х10С2М (AISI 21-2N), что обеспечивает устойчивость к термической усталости и образованию окалины. Температура их работы редко превышает 500 °C, но устойчивость к абразивному износу и нагару также имеет значение.
Выпускные клапаны требуют использования более термостойких материалов – чаще всего это аустенитные сплавы на основе никеля, такие как ЭИ437Б или Nimonic 80A. Они сохраняют прочность при температуре до 900 °C, выдерживают агрессивное воздействие выхлопных газов и препятствуют образованию трещин при циклическом нагреве и охлаждении.
Для повышения ресурса часто применяются биметаллические конструкции: стержень из хромоникелевой стали и головка из жаропрочного сплава. Также используется поверхностная обработка – например, напыление Stellite на рабочую фаску клапана для повышения износостойкости и снижения риска микрозадиров при контакте с седлом.
Почему сталь с хромом и никелем используется для впускных клапанов
Впускные клапаны работают в условиях умеренных температур (до 500 °C) и сравнительно меньших нагрузок по сравнению с выпускными. Однако они должны сохранять точную геометрию и устойчивость к коррозии при длительной эксплуатации. Для этих целей применяются жаропрочные коррозионно-стойкие стали с добавлением хрома и никеля.
- Хром (Cr) в составе стали (обычно в диапазоне 12–20 %) формирует плотную оксидную пленку на поверхности, защищающую металл от окисления и агрессивных компонентов впускного воздуха, включая пары топлива.
- Никель (Ni) в количестве 8–12 % повышает пластичность и ударную вязкость сплава, предотвращая разрушение клапана при резких температурных переходах и вибрационных нагрузках.
- Сочетание Cr и Ni стабилизирует аустенитную структуру, что обеспечивает устойчивость к тепловой деформации и увеличивает срок службы при циклических нагрузках.
На практике применяются стали типа X45CrNi18-9 или AISI 304, обеспечивающие ресурс до 300 тыс. км пробега без необходимости замены клапанов при штатной эксплуатации.
Рекомендуется использовать такие сплавы в сочетании с азотированием или хромированием рабочей фаски, что снижает износ седла и улучшает герметичность в течение всего срока службы.
Какие сплавы применяются для выпускных клапанов и почему
Выпускные клапаны работают при температуре до 900 °C и подвержены агрессивному воздействию выхлопных газов. Для повышения ресурса и устойчивости к тепловой усталости применяются жаропрочные и коррозионно-стойкие сплавы на основе железа, никеля и кобальта.
- Сплавы на основе хромоникелевой стали (например, X50CrMnNiNbN21-9): содержат хром (до 21 %) и никель (до 9 %), обеспечивают высокую жаропрочность и сопротивление окалинообразованию. Используются в высокофорсированных бензиновых и дизельных двигателях.
- Сплавы на основе никеля (Inconel 751, Nimonic 80A): сохраняют прочность при температуре до 1000 °C. Применяются в авиационных и спортивных двигателях с предельными тепловыми нагрузками. Обладают высокой ползучестью и устойчивостью к окислению.
- Сплавы с добавками кобальта (Stellite 6, Stellite 21): наносятся в виде наплавки на рабочую фаску клапана. Обеспечивают твёрдость выше 40 HRC, стойкость к абразивному износу и сохранение геометрии при длительном нагреве.
- Аустенитные стали (21-4N, 23-8N): сочетают прочность, пластичность и термостойкость. Их применяют в серийных турбированных двигателях, где критично соотношение цены и ресурса.
Выбор сплава зависит от температуры в зоне выпуска, давления сгорания, типа топлива и частоты обслуживания. При проектировании необходимо учитывать склонность к коррозионному растрескиванию и тепловой деформации, особенно в условиях перегрева или бедной топливной смеси.
Влияние температурных нагрузок на выбор материала клапана
Рабочие температуры выпускных клапанов достигают 800–900 °C, а в турбонаддувных двигателях превышают 1000 °C. Впускные клапаны испытывают меньшие тепловые нагрузки – около 300–400 °C. Поэтому выбор материала напрямую зависит от температурного режима работы клапана.
Для выпускных клапанов применяются жаропрочные стали с высоким содержанием хрома и никеля: X50CrMnNiNbN21-9 (DIN 1.4871) и X45CrSi9-3 (DIN 1.4731). Эти материалы сохраняют механическую прочность и устойчивость к окалинообразованию при температурах до 1100 °C.
В условиях повышенного термонагружения критична стойкость к ползучести и термоциклической усталости. Клапаны из сплава Nimonic 80A (на основе никеля) выдерживают длительную работу при температуре 900 °C и выше без снижения жесткости седла. Применение подобных сплавов оправдано в спортивных и авиационных двигателях, где критична надежность при экстремальных режимах.
Для впускных клапанов достаточно сталей типа 21-4N (21% хрома, 4% никеля), которые обеспечивают коррозионную стойкость и сохраняют прочность при 400–500 °C. Применение более дорогих жаропрочных сплавов в этих узлах экономически нецелесообразно.

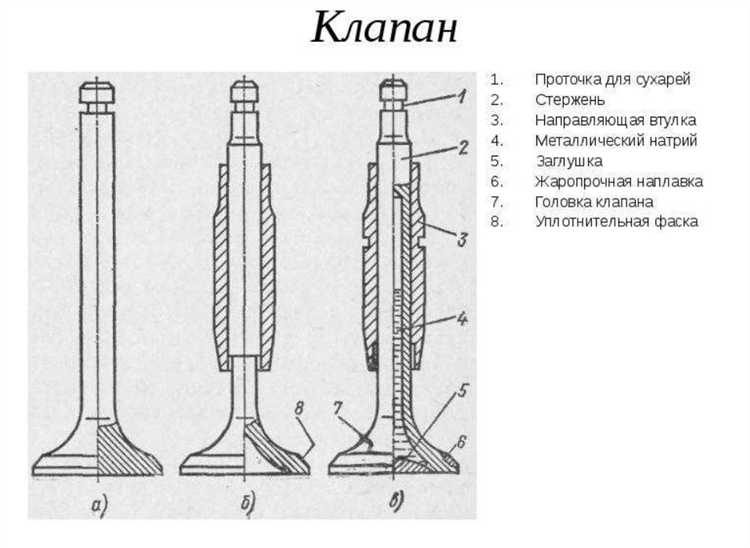

В зоне головки клапана тепловые нагрузки максимальны. Здесь часто используется биметаллическая конструкция: головка из жаропрочного сплава, стержень – из стали с высокой усталостной прочностью. Диффузионная сварка позволяет соединить два материала с разными коэффициентами теплового расширения без риска расслоения при циклическом нагреве.
Дополнительная термозащита обеспечивается натриевым охлаждением полого стержня. Жидкий натрий эффективно отводит тепло от головки к направляющей втулке, снижая термическое напряжение и продлевая срок службы клапана.

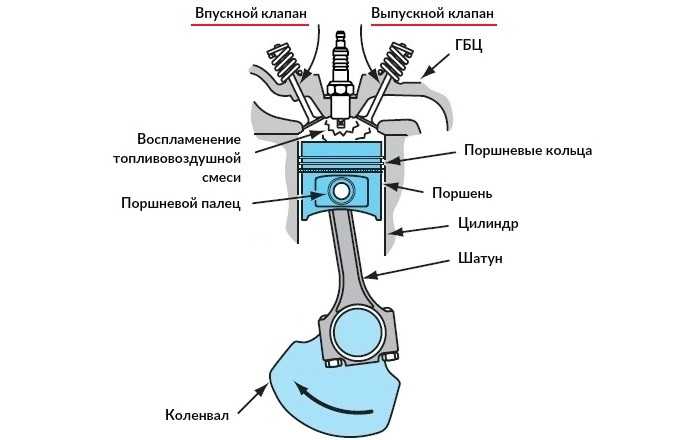

Роль молибдена и вольфрама в жаропрочных сталях для клапанов
Молибден и вольфрам критичны для обеспечения стабильности жаропрочных сталей, используемых в выпускных клапанах двигателей внутреннего сгорания. Их добавление повышает ползучестойкость и термостойкость стали при температурных нагрузках свыше 750 °C, характерных для современных ДВС.
Молибден (0,5–1,2 %) замедляет рост зерна и стабилизирует карбиды, снижая склонность к межкристаллитной коррозии. Он способствует образованию мелкодисперсных карбидов типа M23C6, повышающих прочность стали при длительном нагреве. В сплавах типа X50CrMnNiNbN21-9, применяемых в выпускных клапанах, молибден дополнительно улучшает жаростойкость без потери пластичности.
Вольфрам (до 2,5 %) аналогичен по функциям, но обладает большей устойчивостью к растворению при высоких температурах. Он участвует в формировании стабильных карбидов типа M6C, эффективно сдерживающих ползучесть при термоциклических нагрузках. В сталях с высоким содержанием никеля (например, на основе 21-25 % Ni) вольфрам стабилизирует аустенит и предотвращает фазовые превращения, вызывающие охрупчивание.
Для достижения оптимального баланса термостойкости и обрабатываемости рекомендуется комбинировать молибден и вольфрам в составе комплексных легированных сталей. Их совместное применение позволяет получить стойкость к выгоранию и эрозии, необходимую при работе клапанов в условиях турбонаддува и обеднённых смесей.
Когда целесообразно применять биметаллические клапаны
Биметаллические клапаны применяют в условиях высоких термических и механических нагрузок, где моносплавные решения быстро теряют прочность или склонны к деформации. Чаще всего такие клапаны используют на выпуске, где температура достигает 800–900 °C и выше.
Клапан изготавливается с головкой из жаростойкой стали (например, X50CrMnNiNbN21-9) и стержнем из стали с хорошей теплопроводностью и износостойкостью (например, 21-4N или 23-8N), соединённых методом диффузионной сварки. Это позволяет совместить жаропрочность с высокой стойкостью к абразивному износу направляющей втулки.
Целесообразность использования биметаллических клапанов повышается при следующих условиях:
- Работа двигателя на обеднённых или переобогащённых смесях с высоким тепловыделением;
- Повышенное давление наддува, способствующее росту температур в камере сгорания;
- Наличие системы рециркуляции отработавших газов (EGR), увеличивающей тепловую нагрузку на выпуск;
- Использование альтернативных топлив (метан, LPG), приводящих к росту температуры на выпуске;
- Эксплуатация двигателя в тяжёлых режимах – длительное движение под нагрузкой, особенно для коммерческого транспорта;
- Установка газораспределительных систем с фазовращателями, где возможны обратные пульсации горячих газов.
Применение биметаллических клапанов также оправдано при модернизации атмосферных двигателей под турбонаддув или при увеличении степени сжатия. Это позволяет избежать преждевременного разрушения выпускных клапанов без необходимости замены всей головки блока или снижения мощности.

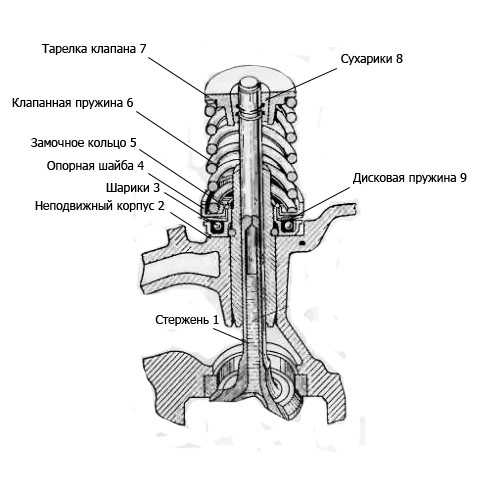

Как наплавка и упрочняющие покрытия увеличивают ресурс клапанов
Наплавка позволяет локально восстанавливать рабочие поверхности клапанов, восстанавливая геометрию и увеличивая толщину изношенных зон. Чаще всего применяются порошковые или проволочные материалы на основе хромистых и никелевых сплавов, обладающих высокой твердостью и жаростойкостью. Точечное нанесение наплавки предотвращает глубокое проникновение термического воздействия и минимизирует деформации клапана.
Упрочняющие покрытия снижают износ и коррозионное разрушение, формируя барьер против химически агрессивных газов и абразивных частиц. Для клапанов используют напыление тугоплавких металлов (например, хрома, титана) и керамических композитов. Толщина покрытия обычно не превышает 100–150 мкм, чтобы не влиять на баланс и подвижность механизма.
Термическая обработка после наплавки стабилизирует структуру металла и уменьшает внутренние напряжения, что повышает усталостную прочность и снижает вероятность трещинообразования. Оптимальный режим – отпуск при температуре 550–600 °C в течение 1–2 часов.
Комбинация наплавки с упрочняющими покрытиями обеспечивает многократное восстановление клапанов при сохранении эксплуатационных характеристик. Ресурс может увеличиваться в 2–3 раза по сравнению с необработанными деталями, особенно в условиях высокотемпературной эксплуатации и интенсивного трения.

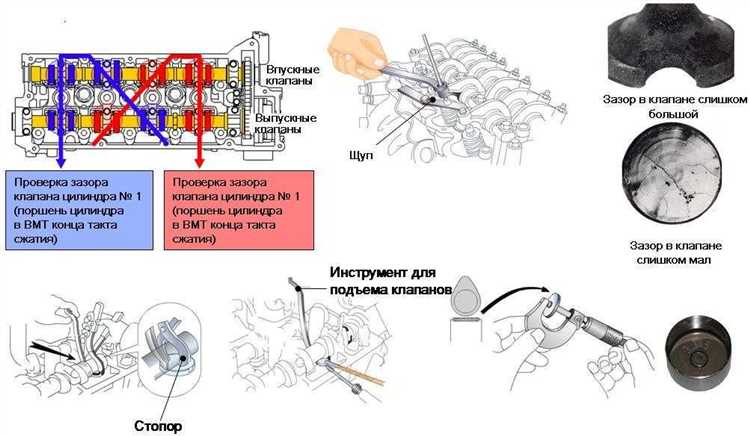

Материалы клапанов в турбированных и форсированных двигателях
В турбированных и форсированных двигателях клапаны работают в условиях повышенных температур и давления, что предъявляет высокие требования к материалам. Для впускных клапанов обычно применяют жаропрочные стали с добавками хрома и никеля, такие как 21Х25Н5 или 38ХН3МФА, способные выдерживать температуры до 700 °C и значительные механические нагрузки.
Выпускные клапаны изготавливают из более стойких сплавов, например, на основе никеля (инконель, хромоникелевые сплавы), поскольку температура выхлопных газов может превышать 900 °C. Часто применяются материалы с термообработкой и покрытием из нитрида титана или хрома для повышения износостойкости и снижения коррозии.
В форсированных моторах с наддувом применяются клапаны с полыми стержнями, заполненными натрием, который улучшает теплоотвод от головки клапана. Этот подход позволяет избежать перегрева и деформаций при интенсивных циклах работы.
Важна также точность термообработки и контроль микроструктуры сплавов для обеспечения необходимой твердости и пластичности. Использование порошковых металлов и порошкового наплавления увеличивает срок службы клапанов за счет повышения однородности материала и устойчивости к трещинообразованию.
Рекомендовано регулярное применение методов контроля износа и деформаций, особенно в условиях экстремальной эксплуатации, что позволяет своевременно выявлять необходимость замены клапанов и предотвращать критические повреждения двигателя.
Какой материал предпочтителен для спортивных и гоночных двигателей
Для спортивных и гоночных двигателей критично использование клапанов из материалов с высокой жаропрочностью и износостойкостью. Чаще всего применяются клапаны из никелевых или кобальтовых жаропрочных сплавов, таких как Inconel и Stellite. Эти материалы сохраняют прочность при температурах свыше 900 °C и обладают высокой устойчивостью к окислению и коррозии.
Для уменьшения массы и повышения динамики в гоночных двигателях используют титановые клапаны. Титан обеспечивает значительное снижение инерционных нагрузок, что позволяет увеличить частоту вращения двигателя и улучшить отклик. Однако титан требует дополнительного покрытия, например нитридного, для повышения износостойкости и защиты от пригорания.
В зонах контакта с седлами клапанов применяют напыления карбидов или керамические покрытия, которые увеличивают стойкость к абразивному износу и тепловому удару. Кроме того, нередко используют клапаны с полым стержнем, заполненным маслом или газом, для эффективного отвода тепла и снижения веса.
При выборе материала важно учитывать не только термостойкость, но и совместимость с другими элементами двигателя, например с пружинами и направляющими. Оптимальное сочетание – титановые клапаны с покрытием для уменьшения трения и сплавы на основе никеля для выхлопных клапанов, подверженных максимальной термонагрузке.
Вопрос-ответ:
Какие материалы чаще всего применяются для изготовления клапанов двигателя и почему?
Для изготовления клапанов двигателя обычно используют специальные стали и жаропрочные сплавы. Такие материалы выбирают из-за их способности выдерживать высокие температуры, механические нагрузки и коррозионное воздействие газов. Часто применяются хромомолибденовые стали, а для выпускных клапанов — более жаропрочные материалы с добавками никеля и кобальта, поскольку они сталкиваются с более высокой температурой и требуют повышенной прочности.
Чем отличаются впускные клапаны от выпускных с точки зрения материала?
Впускные клапаны обычно изготавливают из более лёгких и менее жаропрочных сталей, так как температура поступающего воздуха или топливной смеси ниже. Выпускные клапаны, наоборот, подвергаются воздействию раскалённых газов, поэтому для них используют более стойкие к высоким температурам сплавы. Это может быть жаропрочная сталь с дополнительными легирующими элементами, например, никелем или кобальтом, для увеличения теплостойкости и износостойкости.
Какие требования предъявляются к материалам клапанов с точки зрения их долговечности и безопасности?
Материалы клапанов должны сохранять прочность и размеры при длительной эксплуатации в условиях высоких температур и циклических нагрузок. Они должны быть устойчивы к коррозии и износу, чтобы предотвратить образование трещин и деформаций. Кроме того, поверхность клапанов часто подвергается специальной обработке для повышения износостойкости. Важно, чтобы материал не выделял вредных веществ и не терял своих свойств даже после долгого времени работы в двигателе.
Почему для изготовления клапанов иногда используют керамические или композитные материалы?
Керамические и композитные материалы обладают высокой жаропрочностью и меньшим весом по сравнению с металлическими сплавами. Это позволяет улучшить тепловой режим работы клапанов и снизить массу деталей, что положительно сказывается на динамике двигателя. Однако такие материалы часто имеют свои особенности: они более хрупкие, сложны в обработке и дороже. Поэтому их применяют преимущественно в гоночных или экспериментальных моторах, где важна высокая производительность.
Как современные технологии обработки материалов влияют на качество клапанов двигателя?
Современные технологии, такие как лазерная закалка, напыление износостойких покрытий и термообработка, позволяют значительно повысить эксплуатационные характеристики клапанов. Такие методы помогают улучшить прочность поверхности, сопротивляемость коррозии и усталости металла. В результате клапаны становятся более надёжными, уменьшается вероятность повреждений и продлевается срок их службы. Кроме того, точные методы обработки обеспечивают высокую точность геометрии, что важно для плотного прилегания клапанов и эффективной работы двигателя.
Какие материалы чаще всего применяют для изготовления клапанов двигателя и почему?
Для изготовления клапанов двигателей обычно используют жаропрочные стали и специальные сплавы на основе никеля или кобальта. Это связано с тем, что клапаны работают в условиях высокой температуры и давления, поэтому материал должен сохранять прочность и сопротивляться износу и коррозии. В некоторых случаях применяют хромистую или хромоникелевую сталь с добавлением молибдена, что улучшает тепловую стойкость и устойчивость к деформациям.
