Короткое замыкание в плазменной панели может привести к необратимым повреждениям компонентов матрицы, блока питания или управляющей электроники. Раннее выявление таких неисправностей позволяет исключить риски и сэкономить на дорогостоящем ремонте. В практике диагностики применяются конкретные методы, которые не требуют демонтажа матрицы и доступны при наличии мультиметра и базовых навыков работы с электроникой.
В первую очередь необходимо отключить питание панели и дождаться полного разряда всех накопительных конденсаторов. Затем выполняется проверка напряжения на коннекторах блока питания в режиме ожидания и во включенном состоянии. Отклонения от номинальных значений, особенно в линиях Vscan, Vs и Va, часто указывают на короткое замыкание в соответствующем участке цепи.
Для дальнейшей локализации дефекта измеряется сопротивление между контактами питания и землёй. Значение ниже 10 Ом на линии Vs, как правило, свидетельствует о коротком замыкании в Y-SUS или Z-SUS плате. В этом случае необходимо последовательно отключать подозрительные платы и повторять замеры, отслеживая изменения сопротивления. Этот способ помогает точно определить участок, вызывающий замыкание.
Особое внимание следует уделить визуальному осмотру плат: потемнение участка, вздутие конденсаторов или характерный запах гари – признаки локального пробоя. Также проверяются выходные ключи на транзисторах с помощью функции прозвонки полупроводников. При пробое перехода затвор-сток или исток-сток транзистор подлежит обязательной замене.
Корректная диагностика исключает случайную замену исправных компонентов и сокращает общее время ремонта. Использование пошагового подхода с опорой на конкретные параметры и замеры позволяет точно определить зону неисправности и избежать повторного выхода панели из строя после ремонта.
Признаки короткого замыкания в плазменной панели
Отсутствие изображения при наличии питания – один из первых признаков. Панель может включаться, светодиод питания загорается, но экран остаётся чёрным. При этом может отсутствовать звук, либо работать штатно, если проблема локализована в видеоконтуре.
Защита блока питания активируется автоматически при обнаружении перегрузки по току. Это проявляется в виде кратковременного старта панели с последующим отключением. При повторной подаче питания ситуация повторяется. Блок может выдавать щелчки или высокочастотный писк.
Перегрев отдельных компонентов (драйверов, транзисторов, стабилизаторов) часто сопровождает короткое замыкание. Проверка температуры микросхем, особенно на платах Y-SUS и Z-SUS, помогает выявить проблемную область. Повышение температуры до 80–100°C без нагрузки указывает на неисправность.
Выход из строя предохранителей указывает на перегрузку или замыкание. Если предохранитель повторно перегорает после замены – в цепи присутствует короткое замыкание. Следует изолировать подозрительные модули и провести диагностику без их подключения.
Визуальные повреждения компонентов: потемнение текстолита, трещины на микросхемах, вспухшие или обугленные элементы указывают на область с возможным коротким замыканием. При обнаружении подобных признаков проверка начинается именно с этой зоны.
Подготовка панели к диагностике на замыкание
Перед началом проверки необходимо полностью обесточить панель и отсоединить её от блока питания. Даже кратковременное касание токоведущих цепей при подключённом питании может привести к повреждению компонентов или получению травм.
Далее нужно снять заднюю крышку телевизора или монитора. Обычно она фиксируется винтами по периметру корпуса. После снятия крышки следует аккуратно отсоединить все шлейфы и разъёмы, идущие к платам управления и питания, запоминая их расположение для последующей сборки.
Особое внимание следует уделить разъёмам Y-SUS, Z-SUS и основной платы питания. Они часто соединяются с панелью напрямую и могут содержать остаточное напряжение. Проверка должна проводиться только после полной разрядки всех конденсаторов. Для этого можно использовать лампу накаливания мощностью 40–60 Вт, подключённую к выходам подозреваемой цепи на несколько секунд.
Затем визуально осматриваются платы и область подключения к панели:
- наличие потемнений на текстолите;
- обугленные элементы или следы перегрева;
- деформация дорожек или отслоения пайки;
- наличие характерного запаха гари в районе силовых компонентов.
Перед измерениями рекомендуется удалить пыль и загрязнения с помощью мягкой кисти и сжатого воздуха. Наличие токопроводящей пыли может исказить показания или вызвать короткое замыкание при подключении измерительного прибора.
Инструменты, необходимые для дальнейшей диагностики: мультиметр с функцией прозвонки и измерения сопротивления до 0,1 Ом, отвёртки, пинцет, антисептические перчатки, изолирующий коврик. Все действия проводятся на антистатической поверхности, исключающей повреждение матрицы и микросхем.
Использование мультиметра для проверки цепей
Перед началом измерений мультиметр переводится в режим прозвонки или измерения сопротивления (значок диода или Ом). Это позволяет выявить замыкания между дорожками, компонентами и шинами питания на плате панели.
Для проверки цепей питания проверяются линии Vscan, Vsus, Va, Vset. Если сопротивление между линией и общим проводом менее 2–3 Ом, плата отключается, и тест повторяется без неё. Это помогает определить, вызвано ли замыкание самой панелью или внешним модулем.
Важно проверять как прямую, так и обратную полярность – особенно на параллельных ветках, где возможно наличие встречно включённых диодов или ключей. Изменения показаний при смене полярности могут указывать на наличие полупроводников в цепи, а стабильные низкие значения в обеих направлениях – на короткое замыкание.
Проверка сигнальных линий осуществляется между шинами и землёй, а также между соседними линиями. Показания ниже 10 Ом в этих местах недопустимы и указывают на повреждение драйверов, обрыв изоляции или межслойное КЗ.
После выявления подозрительного участка мультиметр переключается в режим измерения напряжения, и при включении питания контролируется поведение напряжений. Падение ниже нормы подтверждает перегрузку и замыкание в соответствующей ветке.
Проверка на пробой конденсаторов и диодов
Керамические и плёночные конденсаторы, особенно в цепях фильтрации питания, также подвержены пробою. При демонтаже подозрительных элементов желательно использовать режим измерения ёмкости. Если значение существенно ниже номинала или равно нулю, замену следует произвести независимо от внешнего состояния.
Для проверки диодов используется режим «диодной прозвонки». При подключении щупов в прямом направлении мультиметр должен показывать падение напряжения в диапазоне 0,2–0,7 В для кремниевых диодов. В обратном направлении – «обрыв». Если в обеих полярностях прибор показывает близкое к нулю сопротивление или издаёт сигнал, диод пробит. Особое внимание стоит уделить шоттки-диодам: их нормальное прямое падение напряжения ниже, обычно 0,15–0,45 В.
Диагностика короткого замыкания в блоке питания
Мультиметр переводится в режим измерения сопротивления или прозвонки. Щупы устанавливаются между выходными линиями (обычно +5 В, +12 В, +15 В, VS, VA) и общим проводом. Наличие сопротивления ниже 5 Ом указывает на возможное замыкание. Полное короткое замыкание часто сопровождается щелчком реле при попытке включения и отсутствием напряжений на всех выходах.
Если сопротивление занижено, необходимо поочерёдно выпаивать ключевые элементы цепи: диоды Шоттки, силовые транзисторы, низкоомные конденсаторы. Начинать следует с компонентов, подключённых непосредственно к выходу, особенно если они нагреваются при кратковременном включении. Проверка осуществляется в режиме диодной прозвонки: обратное сопротивление должно быть значительно выше прямого.
Особое внимание стоит уделить импульсным трансформаторам и обратной связи. Если короткое замыкание присутствует только при подключённой нагрузке (например, основной плате или Y/Z-сусбмодулям), необходимо локализовать участок с дефектом, поочерёдно подключая компоненты.
После устранения короткого замыкания рекомендуется контролировать пуск блока питания с лампочкой на 220 В, подключённой последовательно с сетью. Яркое свечение лампы указывает на повторное замыкание или перегрузку. Нормальный запуск сопровождается кратковременным миганием лампы и появлением номинальных напряжений на выходах.

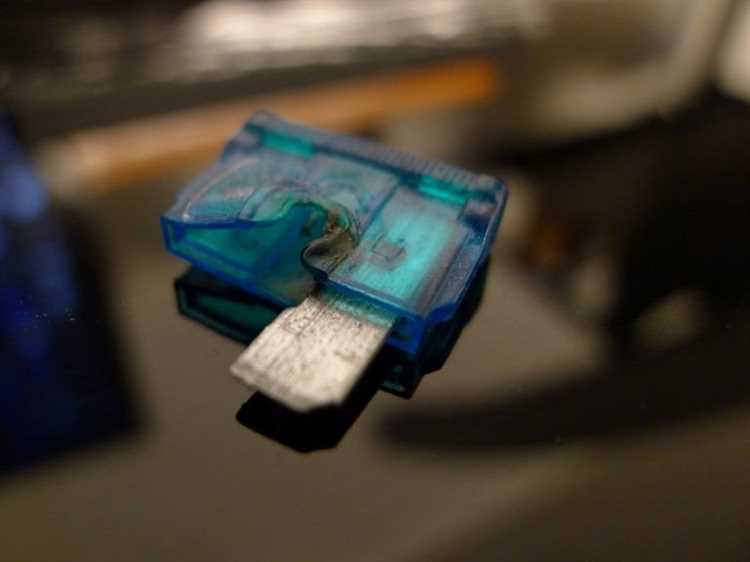

Анализ сигнальных линий и шлейфов на предмет замыканий
Первый этап диагностики включает визуальный осмотр сигнальных линий и шлейфов на предмет механических повреждений: трещин, заломов, расплавлений и коррозии контактов. Повреждённый участок часто вызывает короткое замыкание или повышенное сопротивление.
Для проверки целостности используется мультиметр в режиме прозвонки. Контакты шлейфа следует проверять на отсутствие замыканий между соседними проводниками и на землю. Наличие низкого сопротивления (близкого к нулю) между линиями, не предназначенными для соединения, указывает на КЗ.
При подозрении на внутренний дефект шлейфа рекомендуется провести поэтапное тестирование каждого провода, отсоединяя шлейф от панели и контроллера. Это позволит локализовать повреждение без риска влияния других элементов схемы.
Если визуальный осмотр и мультиметр не выявляют неисправностей, используется осциллограф для оценки сигналов на линиях. Аномальные формы сигналов, пропуски или искажения свидетельствуют о дефектах в шлейфе или плохом контакте.
При замене шлейфов предпочтение следует отдавать оригинальным или сертифицированным комплектующим. Использование некачественных аналогов часто приводит к повторным коротким замыканиям и нестабильной работе панели.
Для дополнительной защиты сигнальных линий можно применять диэлектрические покрытия и аккуратно фиксировать шлейфы, избегая перегибов и чрезмерного натяжения.
Что делать при обнаружении короткого замыкания
При выявлении короткого замыкания в плазменной панели необходимо незамедлительно отключить устройство от питания, чтобы предотвратить дальнейшее повреждение компонентов и риск возгорания.
Далее действуйте по следующему алгоритму:
- Осмотрите места соединений и шлейфы на наличие видимых повреждений: оплавлений, трещин, следов горения.
- Используйте мультиметр для проверки сопротивления между контактами в проблемной области, чтобы локализовать участок с низким сопротивлением.
- Проверьте ключевые компоненты цепи: конденсаторы, диоды, транзисторы на признаки пробоя или короткого замыкания.
- При обнаружении поврежденного элемента замените его на аналогичный по параметрам с соблюдением полярности и монтажа.
- Если повреждения носят масштабный характер или дефект не удаётся устранить самостоятельно, обратитесь в сервисный центр с описанием проведённой диагностики.
- После замены компонентов выполните повторную проверку мультиметром, чтобы убедиться в отсутствии короткого замыкания.
- Подключите плазменную панель к источнику питания через ограничивающее устройство (например, лабораторный блок питания с регулировкой тока) для контроля потребления и предотвращения повторного выхода из строя.
Не рекомендуется запускать панель без устранения причины короткого замыкания, это ведёт к повреждению матрицы и увеличению стоимости ремонта.
Вопрос-ответ:
Как определить, что в плазменной панели произошло короткое замыкание?
Основные признаки короткого замыкания в плазменной панели — это полное отсутствие изображения или мерцание экрана, а также резкое повышение потребления тока. При включении устройство может не запускаться или сразу отключаться защитой. Также могут появиться специфические запахи гари или перегрев определённых участков платы. Для точного подтверждения нужно измерить сопротивление на шинах питания и проверить целостность компонентов мультиметром.
Какие инструменты понадобятся для проверки плазменной панели на короткое замыкание?
Основной инструмент — цифровой мультиметр с функцией измерения сопротивления и прозвонки цепей. Дополнительно могут потребоваться паяльник для ремонта, тестер питания и, при необходимости, осциллограф для анализа сигнальных линий. Также полезно иметь схемы и техническую документацию на модель панели, чтобы понимать расположение и назначение элементов. Все измерения лучше проводить при отключённом питании, чтобы избежать повреждений и ошибок.
Как правильно подготовить плазменную панель к диагностике на короткое замыкание?
Перед проверкой необходимо отключить панель от источника питания и извлечь её из корпуса телевизора, если это возможно. Убедитесь, что конденсаторы разряжены — это важно для безопасности. Снимите все кабели и шлейфы, чтобы проверить цепи отдельно и избежать ложных замыканий через периферийные элементы. Затем внимательно осмотрите плату на предмет видимых повреждений, потёков и следов нагара. Чистка платы от пыли и грязи также улучшит точность измерений и предотвратит случайные замыкания.
Какие действия следует предпринять, если короткое замыкание найдено в плазменной панели?
Если выявлено короткое замыкание, первым шагом будет локализация повреждённого компонента или участка. Это может быть повреждённый конденсатор, транзистор или дорожка на плате. После определения неисправного элемента его необходимо заменить или восстановить. Важно проверить все сопутствующие цепи, чтобы исключить повторное замыкание. После ремонта стоит выполнить повторную проверку мультиметром и только потом подключать панель к источнику питания для теста. Если повреждение серьёзное и ремонт невозможен, целесообразно заменить плату или обратиться к специалистам.
