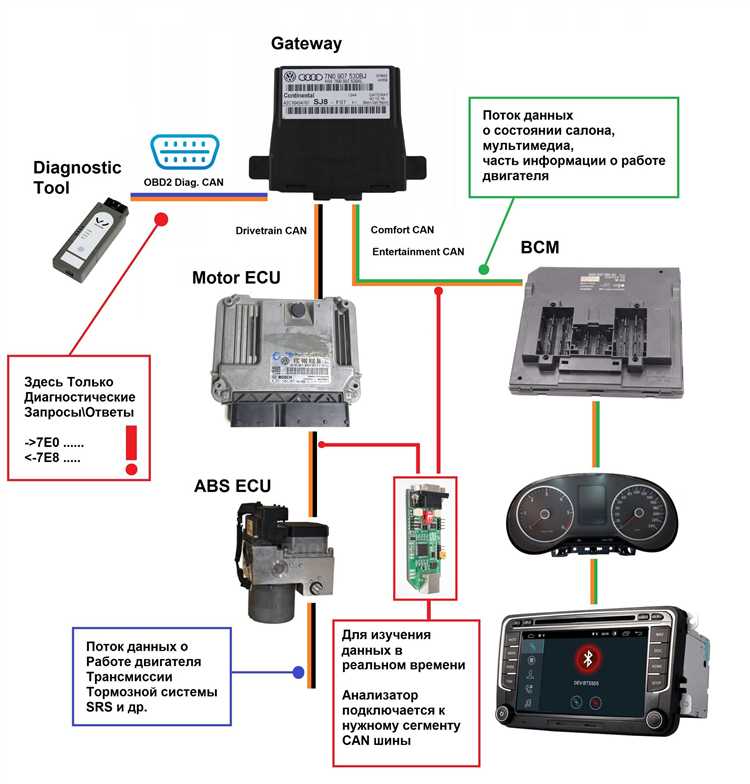

CAN модуль – это интерфейсное устройство, позволяющее автосигнализации обмениваться данными с электронными системами автомобиля по шине CAN (Controller Area Network). Эта шина используется во всех современных автомобилях для связи между блоками управления: двигателем, коробкой передач, ABS, ESP, климат-контролем и другими.
Использование CAN модуля позволяет подключить сигнализацию без вмешательства в штатную проводку и без повреждения заводской изоляции. Вместо прямого подключения к множеству аналоговых цепей, модуль считывает цифровые сигналы, такие как открытие дверей, включение зажигания, положение селектора АКПП, статус педали тормоза и т.п. Это упрощает установку, снижает риски ошибок и повышает совместимость с системой автомобиля.
При правильной настройке CAN модуль обеспечивает точную реакцию сигнализации на штатные действия: постановку/снятие с охраны, запуск двигателя, аварийное открытие дверей. Кроме того, некоторые модули поддерживают обратную передачу команд – например, удалённый запуск двигателя или управление климатической системой через приложение.
Выбор CAN модуля зависит от марки, модели и года выпуска автомобиля. Производители сигнализаций, такие как StarLine, Pandora, Scher-Khan, публикуют актуальные таблицы совместимости, в которых указаны поддерживаемые функции и список рекомендованных модулей. Пренебрежение этой информацией может привести к некорректной работе или полной несовместимости оборудования.
CAN модуль требует прошивки, соответствующей конкретному автомобилю. Обновление прошивки осуществляется с помощью специального ПО и программатора. Рекомендуется регулярно проверять наличие обновлений, особенно в случае смены блока управления или при появлении новых функций у производителя сигнализации.
Как CAN модуль подключается к штатной проводке автомобиля
Подключение CAN модуля к штатной проводке начинается с определения точек доступа к CAN-шине автомобиля. Обычно это разъёмы в районе блока OBD-II, приборной панели или жгута за бардачком. Конкретное место зависит от марки и модели машины.
Для подключения требуются два провода: CAN High (CAN H) и CAN Low (CAN L). Они передают данные в дифференциальной форме, и ошибка в полярности может привести к неправильной работе системы. Поэтому важно заранее свериться со схемой разводки шины конкретного автомобиля, а не полагаться на универсальные цветовые обозначения проводов.
После нахождения нужных проводов, подключение производится через разветвители или пайку. Разъёмы типа “скотчлок” не рекомендуются – они могут ухудшить контакт и вызвать нестабильную работу модуля. Предпочтение следует отдавать пайке с последующей термоусадочной изоляцией.
Некоторые автопроизводители используют два независимых контура CAN-шины – высокоскоростной и медленный (например, CAN-C и CAN-B). В этом случае необходимо определить, к какому из них должен быть подключён модуль, чтобы обеспечить корректный обмен данными с нужными блоками управления – ЦЗ, иммобилайзером, ЭБУ и др.
После физического подключения модуль настраивается под конкретный автомобиль с помощью загрузки подходящего протокола CAN. Это делается через программное обеспечение, предоставляемое производителем сигнализации. Ошибка выбора протокола приведёт к отсутствию реакции на команды или ложным срабатываниям.
Перед закрытием панели рекомендуется провести тест всех функций: постановка/снятие с охраны, открытие багажника, блокировка двигателя и чтение состояний дверей. Это подтверждает, что CAN модуль корректно интегрирован в штатную проводку и обменивается данными с автомобилем.

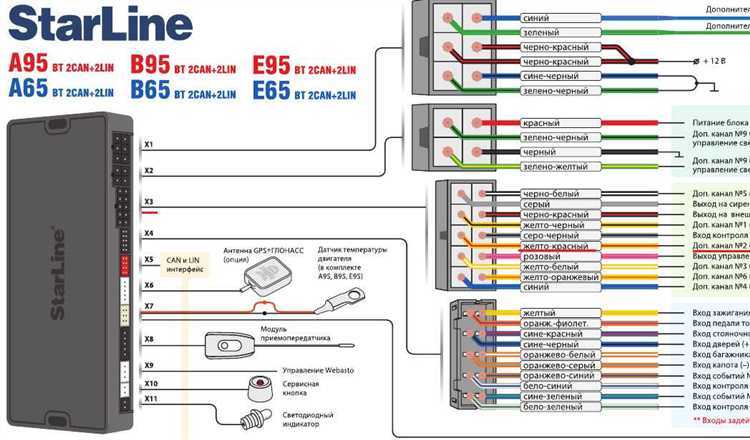

Для чего нужен CAN модуль в охранной системе
CAN модуль используется для подключения автосигнализации к цифровой шине автомобиля без вмешательства в аналоговую проводку. Это позволяет считывать и передавать данные между охранным блоком и электронными системами машины, такими как центральный замок, штатный иммобилайзер, контроль за зажиганием и уровнем топлива.
Основная задача CAN модуля – обеспечить взаимодействие между сигнализацией и электронными блоками управления (ECU) без необходимости прокладывать дополнительные провода к каждой функции. Это особенно актуально для современных автомобилей, где большинство сигналов передаются по шине CAN.
CAN модуль дает возможность реализовать функции автозапуска, закрытие/открытие дверей, снятие и постановку на охрану, контроль работы двигателя и других систем с минимальными вмешательствами. Например, можно настроить автоматическое включение подогрева зеркал или обогрева заднего стекла при удалённом запуске двигателя – без использования внешних реле или дополнительной проводки.
Кроме того, с помощью CAN модуля возможно быстрое обновление прошивки сигнализации и адаптация её под конкретную марку и модель автомобиля. Это особенно важно при установке на машины с нестандартной конфигурацией или расширенным функционалом штатной электроники.
Также модуль позволяет реализовать бесшумную постановку и снятие с охраны, контроль состояния дверей и капота, оповещение о сработке штатного датчика удара или наклона. Всё это передаётся по CAN-шине без необходимости использовать аналоговые входы сигнализации.
Использование CAN модуля сокращает время установки, снижает вероятность ошибок и уменьшает вмешательство в проводку, что критично для автомобилей на гарантии. Он также обеспечивает стабильную и быструю связь с системами авто, что повышает надёжность всей охранной системы.

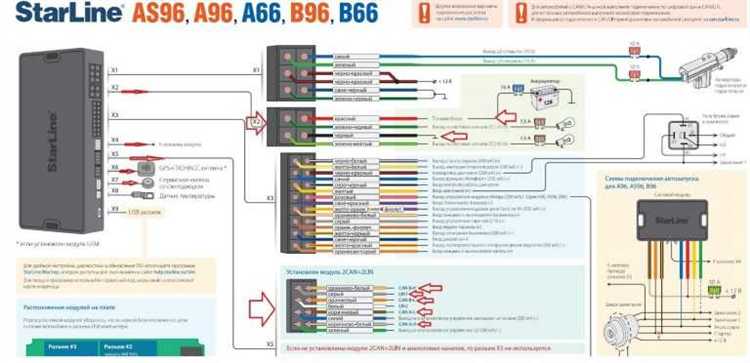

Какие сигналы и данные обрабатывает CAN модуль
CAN модуль автосигнализации взаимодействует с цифровой шиной автомобиля и считывает набор конкретных сигналов, необходимых для корректной работы охранной системы. Эти данные поступают от различных электронных блоков управления и позволяют точно отслеживать состояние автомобиля без вмешательства в аналоговую проводку.
- Состояние дверей и багажника – фиксация открытия и закрытия каждой двери, капота, багажного отделения. Это позволяет запускать тревогу при несанкционированном доступе.
- Положение замка зажигания – определение ключевых положений: «выключено», «ACC», «зажигание», «стартер». Это необходимо для управления автоматической постановкой и снятием с охраны.
- Статус педали тормоза и сцепления – используется в сценариях удалённого запуска двигателя и контроля за его завершением.
- Обороты двигателя – необходимы для корректного управления автозапуском, особенно на автомобилях с нестабильным холостым ходом.
- Скорость движения – фиксация начала движения при включённой охране или при удалённом запуске.
- Сигнал работы двигателя – позволяет определить факт запуска или остановки мотора, даже если отсутствует аналоговый тахосигнал.
- Состояние стояночного тормоза – обязательный параметр для безопасного включения автозапуска.
- Состояние штатной сигнализации – используется для корректной интеграции с существующей охранной системой автомобиля.
- Состояние кнопки Start/Stop – актуально для машин с бесключевым запуском. Считывание нажатий и логики работы этой кнопки обеспечивает точное управление автозапуском и охраной.
Для конкретной модели автомобиля перечень доступных сигналов может отличаться. Перед установкой рекомендуется использовать CAN-сканер или обратиться к документации производителя сигнализации, чтобы определить поддерживаемые события и команды. Это обеспечит полную совместимость и стабильную работу системы.
В каких случаях требуется установка отдельного CAN модуля
Отдельный CAN модуль необходим в случаях, когда штатный интерфейс автомобиля не обеспечивает прямой интеграции с сигнализацией. Это актуально для машин, у которых в CAN-шине отсутствуют ключевые команды, требуемые для корректной работы охранной системы, такие как управление центральным замком, получение статуса зажигания или открытие багажника.
Также установка внешнего модуля требуется при несовместимости сигнализации с конкретной версией прошивки блока управления автомобиля. В таких ситуациях CAN модуль выполняет роль адаптера, преобразующего нестандартные или зашифрованные сигналы в понятный сигнализации формат.
Нередко дополнительный модуль устанавливается при реализации расширенного функционала – например, при необходимости дистанционного запуска двигателя, управления стеклоподъёмниками или считывания данных с нестандартных сенсоров (датчики удара, наклона, объёма), подключённых к цифровой шине.
Ещё один типичный случай – установка сигнализации на автомобили с двухшиновыми архитектурами (например, CAN и LIN), где требуется перекодировка сигналов между шинами. Без отдельного модуля такие задачи невозможны или нестабильны.
Рекомендуется использовать внешний CAN модуль при подключении сигнализации к автомобилям премиум-класса, где защита шины от внешнего вмешательства может блокировать работу встроенных решений. Отдельный модуль позволяет обойти ограничение за счёт специально адаптированной прошивки и безопасного считывания данных.
Совместимость CAN модуля с различными марками автомобилей
Перед установкой CAN модуля важно учитывать особенности протоколов обмена данными, используемых в разных автомобилях. У разных производителей различается структура CAN-шины, объём доступных данных и способ их кодирования. Универсальных решений не существует – выбор модуля должен основываться на конкретной модели автомобиля и году выпуска.
CAN модули, предназначенные для интеграции с охранными системами, часто поставляются с прошивками, адаптированными под конкретные марки и модели. Поддержка обеспечивается через базы данных производителей оборудования, которые регулярно обновляются. Перед покупкой необходимо убедиться, что модуль поддерживает:
- марку и модель автомобиля;
- точный год выпуска (некоторые изменения в протоколах могут быть внесены производителем внутри одного модельного ряда);
- тип установленной CAN-шины (например, одинарная, двойная, высокоскоростная, низкоскоростная);
- нужные функции – например, чтение сигналов с двери, зажигания, педали тормоза, статуса штатной охраны и т.п.
Сложности могут возникнуть с автомобилями:
- китайского производства, где отсутствует стандартизация протоколов;
- американского рынка (особенно Ford, GM), где могут использоваться альтернативные шины, несовместимые с большинством европейских модулей;
- с удвоенной CAN-шиной, требующей двухканального подключения и соответствующей прошивки;
- моделей с последней версией прошивки ECU, которая может блокировать чтение некоторых данных без использования лицензированного оборудования.
Для автомобилей VAG-группы (Volkswagen, Audi, Skoda, SEAT) требуется особое внимание к точному номеру платформы, так как одинаковые модели могут иметь разную логику работы CAN. У Mercedes и BMW часто используются отдельные шины для разных подсистем, и модуль должен поддерживать мультишинную архитектуру.
Рекомендуется использовать модули от производителей, которые предоставляют онлайн-базу совместимости. Это позволяет проверить не только наличие поддержки, но и список доступных функций. Также важно обновлять прошивку модуля при появлении новой версии – это может расширить его функциональность или устранить ошибки интеграции.
Частые ошибки при установке и настройке CAN модуля
Некорректная настройка протокола CAN – ещё одна частая проблема. Автомобили разных производителей используют различные протоколы и скорости обмена данными. Неправильно выбранный протокол приводит к невозможности чтения данных или ошибкам в работе сигнализации. Следует сверяться с базой поддерживаемых протоколов и в случае необходимости обновлять прошивку модуля.
Отсутствие заземления или плохой контакт с массой вызывает нестабильную работу устройства. Для надежности заземление лучше выполнить на штатные точки кузова с проверкой на отсутствие коррозии и окисления. Нельзя использовать проводку с повреждениями или слабым контактом.
Игнорирование правильной разводки питания модуля приводит к скачкам напряжения и сбоям в работе. Использование предохранителей с соответствующими номиналами обязательно. При установке питания следует применять отдельные цепи от аккумулятора через плавкие элементы, чтобы исключить перегрузки.
Неудовлетворительная прокладка проводов – причина помех и ошибок передачи данных. Провода CAN должны располагаться отдельно от силовых кабелей и не пересекаться с источниками сильных электромагнитных излучений, таких как катушки зажигания или электродвигатели. Для минимизации помех применяют экранированные кабели.
Некорректное программирование функций модуля часто приводит к ложным срабатываниям или невозможности дистанционного управления. Настройку параметров следует выполнять по точным инструкциям производителя с учётом особенностей конкретной модели автомобиля.
Отсутствие тестирования после установки усложняет выявление ошибок. Рекомендуется провести проверку всех функций сигнализации и диагностику кан-шины с помощью специализированного оборудования сразу после монтажа.
Вопрос-ответ:
Что такое CAN модуль в автосигнализации и какую роль он выполняет?
CAN модуль — это устройство, которое считывает и обрабатывает сигналы с цифровой шины автомобиля (CAN-шины). Он позволяет автосигнализации взаимодействовать с электроникой автомобиля без дополнительного вмешательства в проводку. Благодаря этому можно получить доступ к информации о состоянии дверей, зажигания, датчиках и другим системам для управления охраной и запуском двигателя.
Как подключается CAN модуль к штатной проводке автомобиля?
Подключение происходит через специальные разъёмы, которые подключаются к CAN-шине автомобиля. Обычно это пара проводов — CAN High и CAN Low. Также подключаются питание и земля. Важно правильно определить места подключения, чтобы избежать ошибок и не повредить штатную электросистему. Для некоторых моделей автомобилей существуют готовые адаптеры для упрощения монтажа.
Какие ошибки чаще всего возникают при установке CAN модуля?
Одна из частых ошибок — неправильное подключение к CAN-шине, например, перепутывание линий CAN High и CAN Low, что приводит к отсутствию связи с автомобилем. Другой распространённый промах — использование неподходящего модуля, который не поддерживает протоколы конкретной марки автомобиля. Также встречаются случаи, когда игнорируют настройку параметров модуля, что приводит к некорректной работе сигнализации.
Какие сигналы обычно обрабатывает CAN модуль в автосигнализации?
CAN модуль обрабатывает данные о состоянии дверей, капота, багажника, сигнал тревоги о несанкционированном открытии, статусе зажигания, работе двигателя, состоянии центрального замка и других системах безопасности. Он позволяет охранной системе получать точные сведения напрямую из автомобиля без дополнительных датчиков.
В каких случаях установка отдельного CAN модуля необходима, а когда можно обойтись без него?
Отдельный CAN модуль требуется, если автосигнализация должна интегрироваться с современными автомобилями, где управление и диагностика работают через цифровую шину. Без такого модуля многие функции, как управление центральным замком или мониторинг состояния дверей, реализовать сложно или невозможно. В более старых моделях автомобилей с аналоговой проводкой CAN модуль не нужен.
