Струйный насос в системе подачи топлива на УАЗ Хантер выполняет функцию перекачки топлива между секциями топливного бака и обеспечивает стабильную работу двигателя при различных условиях эксплуатации. Его расположение напрямую зависит от конструкции топливной системы конкретной модели автомобиля и модификации бака.
На большинстве версий УАЗ Хантер струйный насос интегрирован в узел топливного модуля, размещённого внутри основного топливного бака. Он подключён к обратной магистрали, по которой излишки топлива возвращаются из рампы. Поток возвратного топлива создаёт необходимое разрежение, за счёт которого и происходит перекачка между секциями бака.
Доступ к струйному насосу возможен только при демонтаже топливного модуля. Для этого необходимо снять заднее сиденье, открыть лючок в полу кузова и отсоединить топливные магистрали. При снятии важно учитывать наличие быстросъёмных соединений и обеспечить герметичность после обратной установки.
Важно: при самостоятельном обслуживании топливной системы УАЗ Хантер необходимо соблюдать меры предосторожности при работе с горючими жидкостями, а также точно следовать схеме подключения магистралей, чтобы не нарушить циркуляцию топлива и работу струйного насоса.
Назначение струйного насоса в системе топливоподачи УАЗ Хантер
Струйный насос в системе топливоподачи УАЗ Хантер выполняет функцию перекачки топлива из правого бака в левый, где установлен основной топливозаборник. Это устройство обеспечивает стабильную работу двигателя при неравномерном расходе топлива из двух баков, особенно в условиях пересечённой местности и наклонов.
Принцип действия основан на эффекте Вентури: поток топлива под давлением от электрического топливного насоса проходит через узкое сужение, создавая разрежение, за счёт которого топливо из правого бака втягивается и подаётся в левый. Сам струйный насос не имеет подвижных механических частей, что исключает его износ и повышает надёжность.
Особенности конструкции системы топливоподачи УАЗ Хантер:
- Два бака – левый основной и правый вспомогательный.
- Струйный насос встроен в корпус модуля топливного насоса, установленного в левом баке.
- Топливные магистрали соединяют оба бака и обеспечивают циркуляцию.
Если струйный насос выходит из строя или топливные магистрали засоряются, возможны перебои в подаче топлива при снижении уровня в левом баке, несмотря на наличие топлива в правом. При диагностике подобных неисправностей рекомендуется:
- Проверить давление топлива в системе.
- Оценить состояние фильтрующего элемента и обратного клапана.
- Произвести очистку или замену струйного насоса при недостаточной перекачке.
Корректная работа струйного насоса критична для обеспечения равномерного расхода топлива и стабильной работы двигателя в любых режимах эксплуатации.
В каких модификациях УАЗ Хантер установлен струйный насос
Струйный насос входит в состав топливной системы модификаций УАЗ Хантер, оснащённых двухтопливным баком и бензиновым двигателем ЗМЗ-409.10. Он используется для перекачки топлива из дополнительного бака в основной, обеспечивая стабильную работу двигателя при неполном уровне топлива в основном баке.
Наиболее распространённая модификация с установленным струйным насосом – УАЗ Хантер с инжекторным двигателем ЗМЗ-409.10, соответствующим экологическим нормам Евро-3 и Евро-4. Эти автомобили комплектуются двумя баками объёмом по 39 литров и системой подачи топлива с обратной магистралью, где предусмотрено наличие струйного насоса внутри основного бака.
В модификациях с карбюраторными двигателями (например, УМЗ-4218) струйный насос отсутствует, поскольку система подачи топлива устроена проще и не требует перекачки между баками. Также отсутствует он в экспортных версиях, где реализована схема с одним топливным баком – чаще всего в вариантах под дизельный двигатель ZMZ-514.
Если автомобиль переоборудован, например, путём замены двигателя или баков, наличие струйного насоса зависит от конкретной комплектации топливной системы. Важно учитывать, что в нештатных конфигурациях насос может отсутствовать даже при наличии двух баков, если используется насос внешнего типа или механическое переключение подачи топлива.
Для точного определения наличия струйного насоса рекомендуется сверить VIN-номер с каталогами завода УАЗ или визуально осмотреть верхнюю часть основного бака через люк под задним сиденьем: наличие фитинга с отводом на обратную линию высокого давления указывает на присутствие струйного насоса.

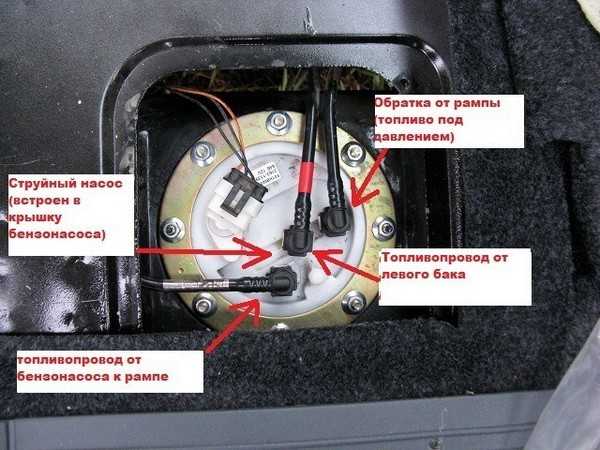

Где физически расположен струйный насос в топливной системе
Струйный насос в топливной системе УАЗ Хантер расположен внутри основного топливного бака, рядом с топливным модулем. Его задача – перекачивать топливо из дополнительной полости (антиотливной камеры) обратно в основной объём бака для стабилизации подачи при резких манёврах или низком уровне топлива.
Физическое размещение струйного насоса выглядит следующим образом:
- Установлен внутри пластикового корпуса топливного модуля, погружённого в топливо.
- Размещён ниже уровня топливного фильтра-сетки, в непосредственной близости к заборной магистрали.
- Связан с обратной магистралью, по которой часть топлива возвращается из рампы – используется энергия обратного потока для работы по принципу эжекции.
Для доступа к струйному насосу необходимо снять заднее сиденье и открыть сервисный люк в кузове. Демонтаж модуля требует осторожности: следует предварительно сбросить давление в системе, отключить клемму аккумулятора и ослабить фиксирующее кольцо топливного насоса.
Наличие струйного насоса характерно для модификаций с пластиковым баком объёмом 43 литра, где он играет ключевую роль в стабильности топливоподачи на крутых склонах и при длительной езде с малым количеством топлива.
Как получить доступ к струйному насосу для осмотра или замены
Струйный насос в топливной системе УАЗ Хантер находится внутри топливного бака и представляет собой неотъемлемую часть модуля подачи топлива. Для доступа к нему потребуется демонтировать сам модуль, так как насос не обслуживается отдельно снаружи.
Работы начинаются со снятия заднего сиденья и откидывания напольного покрытия, под которым находится технологический люк. Люк закреплён винтами, которые необходимо открутить крестовой отвёрткой. После снятия крышки открывается доступ к верхней части бака, где установлен топливный модуль.
Перед демонтажем модуля следует отключить разъёмы питания и аккуратно отсоединить топливопроводы. Для снятия модуля используется ключ для стопорного кольца, которое фиксирует фланец в баке. Кольцо откручивается против часовой стрелки. После снятия фланца модуль можно извлечь вверх.
Струйный насос расположен в нижней части модуля и соединён с основной магистралью с помощью трубки подачи. При необходимости его замены потребуется аккуратно отсоединить крепление трубки и заменить насос на аналогичный по конструкции и производительности. Установка осуществляется в обратной последовательности, при этом важно контролировать герметичность соединений и правильную фиксацию уплотнительных элементов.
Отличия размещения струйного насоса в зависимости от типа бака
На УАЗ Хантер устанавливались различные типы топливных баков, и расположение струйного насоса напрямую зависит от их конструкции. В наиболее распространённой конфигурации с одним пластиковым баком объёмом 70 литров струйный насос встроен в блок топливного модуля, установленного в верхней части бака через центральное сервисное отверстие. Насос располагается внутри корпуса модуля и соединяется с топливопроводами через встроенные штуцеры.
При наличии двух металлических баков (основного и дополнительного), как это реализовано в части армейских и экспортных модификаций, струйный насос, как правило, монтируется в основном баке. В этом случае он служит для перекачки топлива из дополнительного бака. Здесь он устанавливается вне модуля, на дне бака, и соединяется с системой через внешнюю магистраль, подсоединённую к штуцерам забора и подачи топлива. Это решение требует отдельной топливной магистрали между баками и наличия обратного клапана.
В редких модификациях с модернизированным металлическим баком на 75 литров струйный насос также встроен в модуль, но сам модуль смещён ближе к задней стенке бака, что влияет на доступ при обслуживании. Из-за отсутствия центрального люка для ревизии установка и снятие насоса требуют демонтажа бака.
Перед проверкой или заменой струйного насоса необходимо точно определить тип установленного бака. Наличие люка в кузове под сиденьем заднего пассажира свидетельствует о пластиковом баке с верхним доступом, тогда как его отсутствие указывает на металлическую конструкцию, требующую снятия бака.
Типичные признаки неисправности, связанные с положением струйного насоса
Если насос смещён в сторону стенок бака или установлен под неправильным углом, это вызывает засасывание воздуха, что приводит к перебоям зажигания и падению мощности мотора при разгоне. На высоких оборотах может ощущаться нехватка подачи топлива, что указывает на проблему с доступом насоса к топливу из-за неверного положения.
При осмотре в районе крепления струйного насоса заметна деформация или люфт – это признак износа крепежных элементов и смещения, которое ухудшает герметичность и стабильность работы. Наличие посторонних шумов при работе насоса часто связано с попаданием воздуха вследствие неправильного монтажа.
Рекомендуется проверять положение струйного насоса при каждом обслуживании бака, особенно если наблюдаются затруднения с запуском на горячем двигателе или падение динамики при движении с низким уровнем топлива. Правильная ориентация и фиксация насоса обеспечивают постоянную подачу топлива и отсутствие воздушных пробок.
Исправление положения включает контроль глубины погружения насоса, устранение перекосов и фиксацию штатными креплениями без люфтов. При замене бака или ремонта топливной системы следует уделять внимание правильному монтажу струйного насоса с учётом заводских рекомендаций по расположению.
Рекомендации по демонтажу струйного насоса без снятия бака
Для демонтажа струйного насоса на УАЗ Хантер без снятия топливного бака необходимо обеспечить максимальный доступ к его монтажному месту. Обычно насос установлен в нижней части бака и закреплен через лючок технического обслуживания или специальное отверстие.
Перед началом работы обязательно слейте остатки топлива из бака через сливной кран, чтобы минимизировать риск протечек и возгорания. Используйте герметичный контейнер для сбора топлива.
Откройте лючок доступа, расположенный под задним сиденьем или в багажнике, в зависимости от модификации автомобиля. Если лючка нет, потребуется временно снять обшивку или защитные панели, чтобы освободить пространство.
Отсоедините топливные шланги, подающие и возвращающие топливо к струйному насосу. Для этого используйте специальные съемники или аккуратно снимите хомуты, чтобы не повредить шланги.
Обратите внимание на электроподключение топливного насоса и датчиков – отключите разъемы, пометив их расположение для правильной сборки.
Ослабьте крепежные болты или винты, фиксирующие насос на посадочном месте. Для доступа к крепежу может потребоваться использование удлиненных или изогнутых инструментов.
Аккуратно извлеките насос, стараясь не повредить уплотнительные кольца и не задеть стенки бака. Если насос сильно зафиксирован, применяйте легкие постукивания или вращательные движения, избегая рывков.
После извлечения осмотрите уплотнительные элементы и посадочное место на наличие загрязнений и повреждений. При необходимости замените уплотнители перед установкой нового насоса.
Сборку выполняйте в обратном порядке, тщательно контролируя герметичность соединений и надежность креплений.
Вопрос-ответ:
Где именно установлен струйный насос на УАЗ Хантер и как его расположение влияет на работу топливной системы?
Струйный насос на УАЗ Хантер располагается внутри топливного бака, чаще всего в его нижней части. Такое размещение обеспечивает постоянное поступление топлива к насосу за счёт непосредственного контакта с жидкостью, что исключает возможность всасывания воздуха и повышает стабильность подачи топлива к двигателю. Этот узел поддерживает давление в системе, что особенно важно для нормального функционирования карбюратора или системы впрыска, в зависимости от модификации автомобиля.
Как можно получить доступ к струйному насосу для проверки или замены без снятия всего бака на УАЗ Хантер?
Доступ к струйному насосу возможен через сервисные отверстия, предусмотренные в конструкции бака, если они имеются. В некоторых моделях предусмотрен люк под задним сиденьем или на днище бака, который позволяет частично вынуть насос или отсоединить его для ремонта. Если такой возможности нет, демонтаж бака чаще всего становится единственным вариантом. При работе важно отключить топливопроводы и снять питание для безопасности.
Какие признаки указывают на неисправность струйного насоса в УАЗ Хантер и могут ли они быть связаны с его расположением?
Основные симптомы поломки струйного насоса включают перебои в подаче топлива, затруднённый запуск двигателя, падение мощности и неустойчивую работу мотора на холостом ходу. Поскольку насос находится в топливном баке, загрязнения или механические повреждения, связанные с качеством топлива или коррозией внутри бака, могут ухудшать работу насоса. Иногда неисправность проявляется из-за затруднённого доступа к насосу, что затрудняет своевременную диагностику и обслуживание.
Влияет ли тип топливного бака на расположение струйного насоса и каким образом?
Да, конструкция и тип бака определяют место установки струйного насоса. В некоторых баках насос закреплён стационарно в специальном углублении или отсеке, который обеспечивает удобство монтажа и защиту от повреждений. В баках с более сложной формой или дополнительными перегородками насос может располагаться в другом месте для оптимального забора топлива и снижения риска захвата воздуха. Изменения в конструкции бака часто связаны с модернизацией автомобиля и улучшением топливной системы.
Как влияет температура и эксплуатационные условия на работу струйного насоса, учитывая его расположение в баке УАЗ Хантер?
Поскольку насос находится внутри бака и погружён в топливо, он получает определённый теплообмен с окружающей средой через жидкость. Это помогает стабилизировать температуру работы и защищает насос от перегрева. Однако при низких температурах топлива возможны сложности с прокачкой, особенно если в топливе присутствует влага, что может привести к замерзанию или ухудшению работы. В условиях высокой влажности и частых перепадов температур внутренняя часть бака может подвергаться коррозии, что также влияет на надёжность работы насоса.
