Подшипник ступицы – это прецизионный элемент, рассчитанный на высокие нагрузки и работу в агрессивной среде. Благодаря высокой прочности и устойчивости к износу, он находит применение не только в автомобильной промышленности, но и в ряде нестандартных задач, где требуются надежность и долговечность.
Чаще всего ступичные подшипники используются повторно в конструкциях, где критично осевое или радиальное вращение при ограниченном пространстве. Например, в самодельных ветрогенераторах они служат опорой для ротора, обеспечивая стабильное вращение даже при переменных нагрузках. Использование подшипника в таких системах позволяет избежать деформаций и снижает шум за счет точности изготовления и качественной герметизации.
Многие мастерские применяют ступичные подшипники для изготовления поворотных столов, роликовых опор, вращающихся стендов и осей для мобильных платформ. Благодаря встроенным уплотнителям и предварительно смазанной конструкции, они требуют минимального обслуживания даже при постоянной работе. Это особенно актуально для сельхозтехники и самодельных станков, работающих в условиях загрязнённой среды.
В ремонтных целях изношенные, но сохраняющие геометрию подшипники могут использоваться как точные втулки, центрирующие кольца или жесткие опоры в сварочных приспособлениях. Важно контролировать биение и остаточный люфт, чтобы сохранить точность сборки. Перед повторным применением рекомендуется проверить состояние дорожек качения и отсутствие следов перегрева.
Изготовление поворотного столика для сварочных работ
Подшипник ступицы идеально подходит для изготовления компактного и устойчивого поворотного столика, который значительно упрощает сварку кольцевых и осевых деталей. Благодаря высокой нагрузочной способности и герметичной конструкции, ступичный подшипник выдерживает длительную эксплуатацию без дополнительного обслуживания.
В качестве основания используется толстолистовая сталь толщиной не менее 10 мм. К ней жестко крепится ступичный узел, например, от ВАЗ или аналогичного легкового автомобиля. Подшипник должен быть установлен с использованием фланцевого крепления или переходной плиты, обеспечивающей соосность вращения.
Верхняя часть столика изготавливается из круглой металлической платформы диаметром от 300 до 500 мм. К ней привариваются монтажные отверстия или зажимы для фиксации деталей. Платформа соединяется с внутренней обоймой подшипника, обеспечивая плавное вращение при приложении момента вручную или через редукторный привод.
Для предотвращения самопроизвольного проворачивания целесообразно предусмотреть фиксатор положения. Это может быть стопорный болт, прижимающийся к наружной поверхности платформы, или зубчатый фиксатор с пружинным механизмом. Также рекомендуется предусмотреть заземляющий контакт, исключающий токовую нагрузку на подшипник во время сварки.
Поворотный столик на базе ступичного подшипника обеспечивает надежность, компактность и устойчивость, не уступая по функциональности промышленным аналогам, при этом оставаясь значительно дешевле и доступнее в самостоятельном изготовлении.
Применение в самодельных точилах и шлифовальных станках
Подшипник ступицы идеально подходит для изготовления самодельных точил и шлифовальных станков благодаря высокой устойчивости к осевым и радиальным нагрузкам, а также встроенному защитному экрану. Это позволяет использовать его без дополнительной герметизации, что критично при работе с абразивной пылью.
Оптимальным выбором являются подшипники от передних ступиц легковых автомобилей с интегрированной ступицей. В них уже предусмотрено надежное крепление, что упрощает установку шлифовального круга или абразивного барабана непосредственно на посадочное место. Наружный диаметр корпуса легко зажимается в сварной раме или корпусе из металлопрофиля.
Для привода обычно применяют асинхронный электродвигатель с ременной передачей. Внутренняя часть ступичного подшипника фиксируется на валу с помощью шпилек или самодельного переходника. Важно обеспечить точную соосность, иначе возникнет биение, способное разрушить абразивный инструмент и повредить опору.
Особенность ступичного подшипника – встроенный фланец, который удобно использовать для крепления защитного кожуха или направляющей плиты. Это повышает безопасность при работе с вращающимся кругом.
При сборке обязательно контролировать отсутствие люфта – подшипник должен быть жёстко зафиксирован в корпусе. Наличие люфта приведёт к неравномерному съёму материала и перегреву шлифовальной поверхности.
Благодаря компактным размерам, такие подшипники позволяют собирать настольные мини-точилки, пригодные для заточки ножей, сверл и резцов. При этом ресурс изделия при правильной сборке сопоставим с заводскими аналогами.

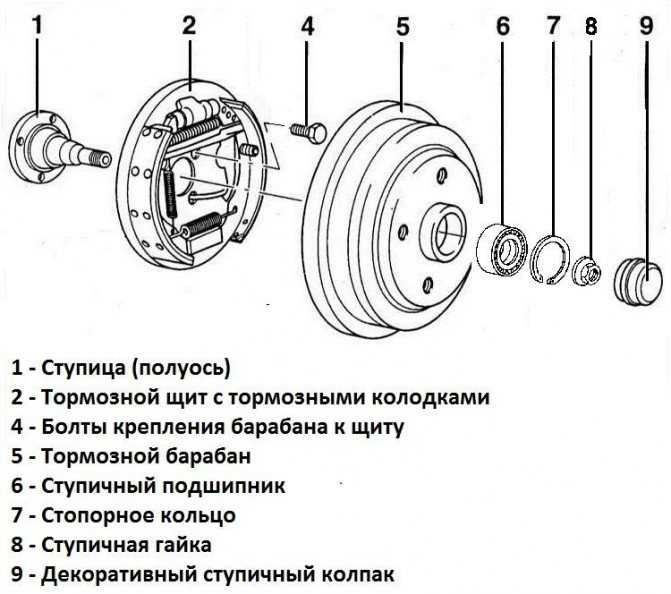

Создание компактной роторной платформы для антенн
Подшипник ступицы эффективно используется при изготовлении малогабаритной роторной платформы для направленных антенн, особенно в условиях ограниченного пространства, например, на балконах или крышах частных домов. За счёт высокой грузоподъёмности и устойчивости к радиальным и осевым нагрузкам, ступичный подшипник обеспечивает плавное вращение антенны даже при наличии парусности конструкции.
Для реализации конструкции потребуется автомобильный подшипник ступицы с интегрированной ступицей, поворотная плита, вал, крепёжные элементы и электропривод (например, редукторный мотор постоянного тока). Подшипник закрепляется в нижней части платформы, обеспечивая опору и возможность поворота антенны в горизонтальной плоскости. Применение подшипника от переднеприводного автомобиля с фланцем на четыре отверстия облегчает монтаж к основанию и фиксацию поворотной части.
Важно учитывать герметизацию узла: во избежание попадания влаги и пыли рекомендуется использовать резиновые уплотнители и защитные кожухи. Дополнительно можно применить датчики положения (например, потенциометры или оптические энкодеры) для точной ориентации антенны.
При выборе подшипника стоит ориентироваться на модели с внутренним отверстием не менее 30 мм и наружным диаметром до 120 мм, чтобы сохранить компактность и надёжность конструкции. Масса антенны и мачты не должна превышать допустимую нагрузку, указанную для конкретной модели подшипника, обычно это около 400–600 кг на осевую нагрузку.
Такая роторная платформа подходит для антенн диапазона VHF/UHF, направленных Wi-Fi и LoRa устройств, а также для экспериментальных приёмно-передающих систем. Компактность конструкции позволяет использовать её в мобильных или временных установках без ущерба для точности наведения и механической стабильности.
Использование в конструкции самодельной тележки с вращающимися колесами
Подшипники ступицы идеально подходят для создания поворотных узлов самодельной тележки, рассчитанной на транспортировку тяжелых грузов. Их высокая нагрузочная способность и устойчивость к радиальным и осевым усилиям делают их надежным решением при изготовлении вращающихся колесных модулей.
Для реализации поворотного механизма каждое колесо монтируется на вертикальной оси, проходящей через ступичный подшипник. Оптимально использовать подшипник от переднеприводного автомобиля – например, ВАЗ 2108, так как он легко устанавливается и не требует сложной обточки посадочных поверхностей.
Крепление осуществляется следующим образом: корпус подшипника фиксируется в стальной втулке, приваренной к раме тележки. Во внутреннюю обойму устанавливается ось, на которую надевается колесо. Это обеспечивает плавный поворот на 360° и высокую устойчивость к боковой нагрузке, возникающей при перемещении по неровной поверхности.
Чтобы повысить долговечность конструкции, необходимо защитить подшипник от пыли и влаги. Для этого используется металлический кожух с резиновым уплотнением или заводская заглушка. Рекомендуется также применять густую влагостойкую смазку с периодическим обновлением через каждые 500 км пробега тележки или раз в полгода при сезонном использовании.
Если конструкция предполагает частое изменение направления движения, стоит предусмотреть ограничители поворота и демпферы. Они уменьшают ударные нагрузки на подшипник и продлевают срок службы поворотного узла.
Монтаж подшипника ступицы в роликовый пресс для переработки сырья
Использование ступичных подшипников в роликовых прессах оправдано высокой осевой и радиальной нагрузочной способностью этих узлов. При правильном монтаже такой подшипник обеспечивает стабильную работу прессующего механизма в условиях значительных механических и температурных нагрузок.
Для монтажа ступичного подшипника в конструкцию роликового пресса необходимо учитывать следующие технические аспекты:
- Выбор подшипника с внутренним диаметром, соответствующим валу приводного ролика. Наиболее часто применяются подшипники с внутренним Ø 30–45 мм.
- Обеспечение жёсткой посадки внешнего кольца в корпусе пресса, с допуском H7 или плотнее. Свободная посадка приводит к смещению и перегреву узла.
- Расположение пыльников или сальников с обеих сторон подшипника для защиты от абразивных частиц, особенно при переработке минерального или органического сырья.
- Применение температуростойкой смазки с интервалом замены каждые 200–300 моточасов. В случаях высокой температуры прессования (более 80 °C) рекомендуется использование графитовых или литиевых смазок.
Монтажные этапы:
- Очистить посадочные поверхности от старой смазки, ржавчины и заусенцев.
- Охладить вал (до +5 °C) и подогреть подшипник (до +80 °C) для облегчения посадки без механического повреждения дорожек качения.
- Посадить подшипник на вал до упора, избегая ударов по телам качения. Использовать оправку, упирающуюся только во внутреннее кольцо.
- Зафиксировать подшипник с помощью стопорного кольца, гайки или термической усадки при необходимости.
- После монтажа проверить отсутствие осевого люфта, равномерность вращения и отсутствие перекосов корпуса.
Для обеспечения долговечности узла важно предусмотреть вентиляционные отверстия в корпусе подшипника и регулярный контроль температуры в зоне роликов. В случае вибрации выше допустимой (более 2,5 мм/с) следует провести балансировку роликов и переустановку подшипника.
Сборка поворотного соединения для сельскохозяйственной техники
Для обеспечения надежного и долговечного поворотного соединения в сельхозмашинах целесообразно использовать подшипник ступицы с высокими нагрузочными характеристиками и защитой от загрязнений. Рекомендуется выбирать модели с герметичными уплотнениями, устойчивыми к попаданию пыли и влаги, что важно для работы в полевых условиях.
Монтаж начинается с тщательной проверки геометрии сопрягаемых деталей: посадочные места подшипника должны быть очищены от коррозии и износа, а допуски соответствовать нормативам производителя подшипника, обычно в пределах 0,01-0,02 мм для обеспечения плотной посадки без деформаций.
Установка подшипника проводится методом запрессовки с использованием специализированного пресса или оправок, исключающих нагрузку на внутренние дорожки качения. Запрессовка должна быть равномерной и контролируемой, чтобы избежать перекосов, способных вызвать преждевременный износ.
После установки подшипника необходимо собрать остальные элементы поворотного узла: фиксирующие гайки с моментом затяжки согласно технической документации (обычно 40-60 Н·м), уплотнительные кольца и смазочные каналы. Смазка применяется литиевая или синтетическая, с периодичностью обслуживания не реже одного раза в сезон эксплуатации.
Для контроля состояния поворотного соединения рекомендуется использовать диагностические методы, такие как измерение люфта и визуальный осмотр уплотнений, что позволит своевременно выявить износ или повреждения подшипника и продлить срок службы узла.
Применение в механизмах вращения солнечных панелей
Подшипники ступицы играют ключевую роль в обеспечении точного и долговечного вращения солнечных панелей, особенно в системах трекинга. Их использование снижает трение и износ, что критично для поддержания высокой эффективности панелей при автоматическом следовании за солнцем.
Оптимально применять подшипники с высокой грузоподъемностью и устойчивостью к коррозии, например, из нержавеющей стали или с керамическими элементами, что увеличивает ресурс в условиях воздействия пыли, влаги и перепадов температуры. Рекомендуется выбирать модели с уплотнениями для предотвращения попадания загрязнений внутрь механизма.
Подшипники ступицы следует монтировать с точной центровкой, чтобы минимизировать биение и вибрации, которые могут снизить эффективность трекинговой системы и привести к преждевременному выходу из строя. Использование прецизионных подшипников позволяет обеспечить плавное и точное вращение даже при нагрузках, вызванных ветровыми воздействиями.
Регулярная смазка подшипников обеспечивает стабильную работу и предотвращает перегрев. Для систем с труднодоступным расположением целесообразно применять подшипники с пожизненной смазкой или автоматическими системами подачи смазки.
В системах с большими площадями солнечных панелей часто используется подшипник ступицы двойного ряда или роликовый подшипник, способный выдерживать как радиальные, так и осевые нагрузки, что повышает надежность и точность позиционирования.
Вопрос-ответ:
В каких устройствах чаще всего применяется подшипник ступицы и почему?
Подшипники ступицы активно используются в колесных узлах автомобилей и мотоциклов благодаря своей способности выдерживать большие радиальные и осевые нагрузки. Они обеспечивают плавное вращение колеса с минимальным трением и стабильную работу при высоких скоростях. Помимо транспорта, такие подшипники находят применение в сельскохозяйственной технике и промышленном оборудовании с вращающимися элементами, где важна надежность и долговечность.
Как правильно подобрать подшипник ступицы для самодельного механизма с вращающимися частями?
Выбор подшипника ступицы зависит от параметров нагрузки, частоты вращения и условий эксплуатации. Следует определить максимальные осевые и радиальные нагрузки, оценить скорость вращения и воздействие окружающей среды (влажность, пыль, температура). Для высоких нагрузок лучше выбирать модели с увеличенным ресурсом и улучшенной защитой от загрязнений. Размер подшипника должен соответствовать диаметру вала и посадочного места, чтобы обеспечить надежное крепление без люфтов.
Какие преимущества дает использование подшипника ступицы в конструкции поворотного механизма сельскохозяйственной техники?
В сельхозтехнике подшипник ступицы обеспечивает точное и плавное вращение поворотных узлов, что снижает износ деталей и упрощает обслуживание. Благодаря высокой несущей способности и устойчивости к ударным нагрузкам, он повышает надежность механизмов, уменьшая риск поломок. Это улучшает эффективность работы техники и продлевает срок службы важных компонентов.
Какие методы монтажа подшипника ступицы применяются при сборке роликового пресса?
При установке подшипника ступицы в роликовый пресс обычно используют прессовую посадку для обеспечения надежного соединения с валом. Перед монтажом важно очистить поверхности от загрязнений и обезжирить их. Для облегчения установки применяют нагрев корпуса подшипника или охлаждение вала, создавая температурный зазор. После посадки необходимо проверить правильность положения и отсутствие люфтов, а также обеспечить смазку согласно техническим требованиям оборудования.
Как влияет качество подшипника ступицы на срок службы оборудования с вращающимися элементами?
Качество подшипника напрямую отражается на долговечности оборудования. Высококачественные подшипники имеют точную геометрию и износостойкие материалы, что снижает трение и нагрев, уменьшает вибрации и износ сопряжённых деталей. Некачественные изделия быстрее выходят из строя, вызывая поломки и простои. Кроме того, качественные подшипники обеспечивают стабильную работу и безопасность оборудования на протяжении длительного времени.
В каких сферах чаще всего применяются подшипники ступицы и почему именно они подходят для этих задач?
Подшипники ступицы широко используются в автомобильной промышленности, сельскохозяйственной технике и промышленном оборудовании. В автомобилях они обеспечивают надежное крепление колес и позволяют им вращаться с минимальным трением, что повышает безопасность и комфорт при движении. В сельхозмашинах подшипники выдерживают значительные нагрузки и вибрации, обеспечивая долговечность механизмов. В промышленности их применяют для вращающихся узлов, где требуется высокая точность и надежность, благодаря способности равномерно распределять нагрузки и снижать износ деталей.
Какие основные методы монтажа подшипника ступицы используются для предотвращения преждевременного износа?
Для монтажа подшипников ступицы применяют несколько подходов, направленных на продление срока службы. Чаще всего используют прессовую посадку, при которой подшипник аккуратно вдавливается в ступицу с применением специального инструмента, чтобы избежать деформаций. Важным этапом является тщательная очистка и смазка посадочных поверхностей, а также контроль за правильной установкой для равномерного распределения нагрузки. Для некоторых конструкций применяют закрепление стопорными кольцами или гайками с моментом затяжки, указанным в технической документации, что исключает люфт и перемещения. Соблюдение этих правил снижает риск преждевременного выхода из строя и повышает надежность узла.
