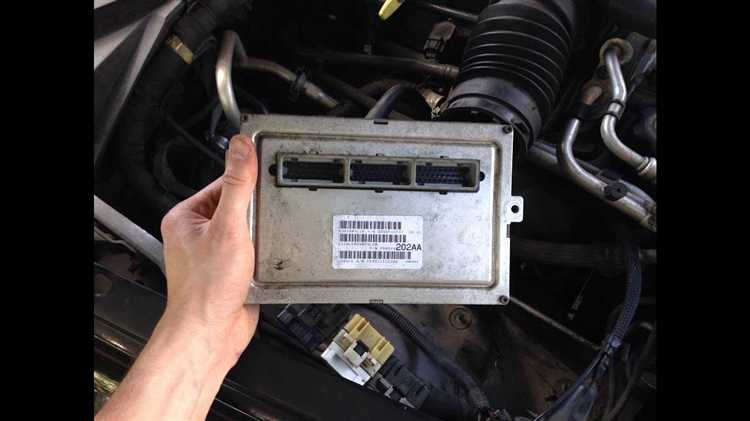

ECM (Engine Control Module) – это электронный блок управления двигателем, который отвечает за контроль и регулировку ключевых параметров работы силового агрегата. В его задачи входит управление подачей топлива, зажиганием, системой рециркуляции отработанных газов и другими процессами, влияющими на эффективность и экологичность двигателя.
Работа ECM базируется на данных, получаемых с множества датчиков: положения дроссельной заслонки, температуры охлаждающей жидкости, кислородных датчиков и многих других. На основании этих данных модуль вычисляет оптимальные параметры впрыска топлива и момента зажигания для поддержания стабильной работы двигателя в различных режимах.
Современные ECM используют встроенные алгоритмы и карты, которые позволяют адаптироваться к изменяющимся условиям эксплуатации – например, изменениям температуры окружающей среды или качеству топлива. Регулярная диагностика и обновление программного обеспечения ECM рекомендуются для поддержания точности управления и предотвращения сбоев в работе двигателя.
Назначение ECM в системе управления двигателем
ECM (Engine Control Module) контролирует работу двигателя, обеспечивая оптимальный баланс между мощностью, экономичностью и экологичностью. Основная функция модуля – анализ данных с датчиков и регулирование параметров работы двигателя в режиме реального времени.
Сигналы от датчиков температуры, положения коленчатого вала, кислородных сенсоров и расхода воздуха поступают в ECM, который рассчитывает оптимальные углы зажигания и подачу топлива. Это снижает расход топлива и уменьшает выбросы вредных веществ.
ECM управляет системами впрыска топлива и зажигания, а также контролирует работу системы рециркуляции отработавших газов (EGR). При обнаружении отклонений в работе двигателя модуль активирует соответствующие диагностические коды, что помогает в своевременном выявлении неисправностей.
Для повышения надежности ECM содержит встроенные алгоритмы самокоррекции, позволяющие адаптироваться к изменению условий эксплуатации и износу компонентов. Это обеспечивает стабильную работу двигателя на протяжении всего срока службы автомобиля.
Рекомендации по эксплуатации включают регулярное обновление программного обеспечения ECM на сервисных станциях и своевременную диагностику систем, контролируемых модулем, для поддержания эффективности управления двигателем.
Как ECM получает данные от датчиков автомобиля
ECM (Engine Control Module) получает информацию через электрические сигналы от множества датчиков, расположенных в различных системах двигателя и автомобиля. Эти сигналы поступают в виде аналоговых или цифровых параметров, которые ECM обрабатывает для управления работой двигателя.
Основные типы датчиков, подающих данные в ECM:
| Тип датчика | Передаваемые данные | Принцип работы |
|---|---|---|
| Датчик положения коленвала (CKP) | Частота вращения и положение коленвала | Генерирует импульсы, соответствующие угловому положению коленвала, с помощью магнитного или оптического сенсора. |
| Датчик положения дроссельной заслонки (TPS) | Угол открытия дроссельной заслонки | Выдаёт напряжение, пропорциональное углу открытия заслонки, изменяя сопротивление или используя потенциометр. |
| Датчик температуры охлаждающей жидкости (ECT) | Температура двигателя | Использует термистор с изменяющимся сопротивлением, преобразуемым в аналоговый сигнал. |
| Датчик массового расхода воздуха (MAF) | Объём поступающего воздуха | Измеряет воздушный поток с помощью горячей проволоки или пленочного сенсора, меняющего электрические характеристики. |
| Датчик кислорода (лямбда-зонд) | Содержание кислорода в выхлопных газах | Генерирует напряжение, зависящее от уровня кислорода, для регулировки состава топливной смеси. |
Сигналы от датчиков поступают на входные порты ECM, где преобразуются в цифровой формат с помощью встроенного аналого-цифрового преобразователя (АЦП). Частота обновления данных зависит от назначения датчика и требований системы управления, обычно варьируется от нескольких герц до сотен герц.
Для минимизации ошибок и помех используются фильтрация и калибровка сигналов. ECM контролирует целостность данных через диагностику и может запрашивать повторное измерение или переходить в аварийный режим при сбоях.
Правильная работа цепи датчиков и их соединений с ECM критична для точного управления двигателем. Рекомендуется регулярно проверять состояние разъёмов, проводки и самих датчиков для поддержания стабильной работы системы.
Обработка сигналов и алгоритмы работы ECM
ECM получает аналоговые и цифровые сигналы от множества датчиков, таких как датчик положения коленвала, кислородный датчик, датчик температуры охлаждающей жидкости и другие. Эти сигналы проходят предварительную обработку – фильтрацию и преобразование в цифровой формат с помощью встроенного аналого-цифрового преобразователя (АЦП).
Основные этапы обработки сигналов:
- Фильтрация шумов для устранения помех и искажений.
- Преобразование аналоговых значений в цифровые данные.
- Калибровка сигналов с учётом характеристик датчиков и условий эксплуатации.
После первичной обработки данные поступают в блок вычислений, где работают алгоритмы управления:
- Расчёт оптимальной подачи топлива с учётом параметров двигателя, нагрузки и температуры.
- Регулировка угла опережения зажигания для улучшения эффективности горения.
- Контроль работы систем рециркуляции отработавших газов (EGR) и каталитического нейтрализатора.
- Мониторинг детонации с последующей корректировкой режима работы двигателя.
- Управление системой холостого хода и впрыском топлива в зависимости от нагрузки.
Для реализации этих задач ECM использует математические модели и карты (таблицы соответствия) параметров, загруженные в память устройства. Алгоритмы постоянно сравнивают фактические данные с эталонными значениями и корректируют управляющие сигналы в реальном времени.
Рекомендуется регулярно проверять корректность работы датчиков и целостность цепей передачи сигналов, так как сбои на этом этапе ведут к неправильной работе алгоритмов ECM и ухудшению характеристик двигателя.
Роль ECM в управлении топливной системой
ECM контролирует количество подаваемого топлива, основываясь на данных с датчиков кислорода, массового расхода воздуха и температуры двигателя. Это позволяет оптимизировать смесь воздух-топливо для разных режимов работы.
- Регулировка подачи топлива происходит через управление форсунками с точностью до миллисекунд.
- ECM анализирует сигнал с датчика кислорода, чтобы поддерживать стехиометрическое соотношение (примерно 14,7:1), что снижает выбросы и повышает экономичность.
- Во время холодного запуска ECM увеличивает подачу топлива для предотвращения глохания.
- При нагрузках (ускорение, подъём в гору) ECM увеличивает обогащение смеси для повышения мощности.
- Если датчики фиксируют неправильные параметры, ECM активирует аварийный режим с фиксированной подачей топлива для защиты двигателя.
ECM также взаимодействует с системой рециркуляции отработавших газов (EGR), снижая расход топлива и уменьшая образование оксидов азота.
- Получение данных с датчиков.
- Обработка информации и расчёт оптимальной подачи топлива.
- Управление форсунками через электронные сигналы.
- Мониторинг результата по датчику кислорода и корректировка параметров.
Реализация точного управления топливом снижает износ двигателя и увеличивает ресурс катализатора. Для поддержания корректной работы ECM важно своевременно обслуживать датчики и топливную систему.
Влияние ECM на систему зажигания и воспламенение
ECM контролирует момент зажигания, анализируя данные от датчиков положения коленчатого и распределительного валов. На основе этих данных вычисляется оптимальное время подачи искры для обеспечения эффективного сгорания топлива.
Регулировка угла опережения зажигания производится с учетом температуры двигателя, оборотов и нагрузки. Это позволяет уменьшить детонацию и повысить экономичность работы двигателя.
При обнаружении нестабильной работы цилиндров ECM изменяет параметры зажигания, корректируя время искрообразования для снижения выбросов и увеличения ресурса компонентов системы.
ECM также управляет системой пропусков искры в определённых цилиндрах при низких нагрузках, что уменьшает расход топлива и снижает тепловую нагрузку на двигатель.
При неисправностях в цепи зажигания или датчиках ECM фиксирует ошибки и активирует соответствующие индикаторы на панели приборов, обеспечивая своевременное диагностирование проблем.
В современных автомобилях ECM интегрируется с системой контроля фаз газораспределения, позволяя согласованно управлять впрыском топлива и зажиганием для оптимизации мощности и выбросов.
Способы диагностики и считывания ошибок ECM
Диагностика ECM осуществляется с помощью специализированных диагностических сканеров, подключаемых к диагностическому разъему OBD-II автомобиля. Этот разъем обычно расположен под рулевой колонкой или в боковой части приборной панели.
При подключении сканера происходит обмен данными с ECM, что позволяет считать коды ошибок (DTC – Diagnostic Trouble Codes). Коды бывают общими (P0xxx) и специфичными для производителя (P1xxx), что требует наличия в диагностическом ПО актуальной базы данных.
После считывания кодов ошибки интерпретируются для выявления проблем в системе управления двигателем: неисправности датчиков, нарушениях в топливной системе, сбоях в системе зажигания и других компонентах.
Для более глубокой диагностики применяются расширенные протоколы, такие как CAN, позволяющие получить параметры реального времени (например, обороты двигателя, температура охлаждающей жидкости, угол опережения зажигания).
Рекомендуется использовать оригинальные или лицензированные диагностические инструменты, совместимые с конкретной маркой и моделью автомобиля, для корректного считывания и сброса ошибок.
Важный этап – сброс кодов после устранения неисправности, чтобы ECM мог начать новый цикл контроля без влияния старых данных. Некорректный сброс может привести к повторному возникновению ошибок.
Для домашней диагностики доступны мобильные адаптеры Bluetooth или Wi-Fi, работающие в связке с мобильными приложениями. Однако их возможности ограничены и подходят для базового контроля.
При появлении постоянных или повторяющихся ошибок рекомендуется обращаться к профессионалам с оборудованием, способным выполнять полную диагностику ECM и связанных систем автомобиля.

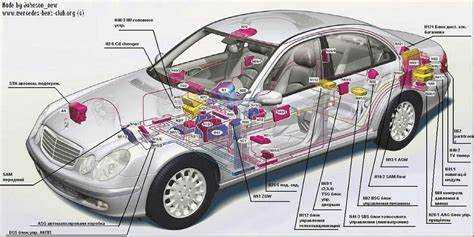

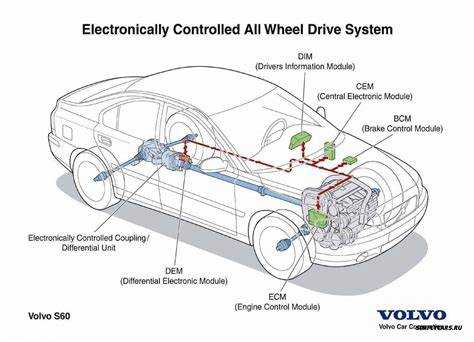

Взаимодействие ECM с другими электронными блоками автомобиля
ECM (Engine Control Module) обменивается данными с различными электронными блоками управления (ECU), обеспечивая синхронизацию работы систем автомобиля. Например, с блоком управления трансмиссией (TCU) происходит передача информации о нагрузке двигателя и оборотах, что позволяет корректировать переключения передач для оптимальной работы силового агрегата.
Связь ECM с блоком ABS/ESP реализована через общую шину CAN, благодаря чему управление подачей топлива и крутящим моментом может учитывать динамические параметры движения, предотвращая пробуксовку и обеспечивая устойчивость автомобиля.
Данные с датчиков системы контроля выбросов передаются от ECM к блоку управления катализатором, что позволяет оптимизировать состав топливной смеси и снижать уровень токсичных веществ в отработавших газах.
ECM взаимодействует с блоком управления климат-контролем, корректируя работу компрессора кондиционера в зависимости от нагрузки двигателя, что уменьшает расход топлива и снижает износ компонентов.
Система обмена данными между ECM и иммобилайзером обеспечивает защиту от несанкционированного запуска двигателя, активируя или блокируя подачу топлива и искру по сигналу от ключа или метки.
Использование единой коммуникационной сети CAN позволяет ECM оперативно получать и передавать информацию, минимизируя задержки и обеспечивая точную работу комплексных систем автомобиля. Для диагностики и обновления прошивки часто применяется протокол OBD-II, обеспечивающий доступ к внутренним параметрам всех связанных блоков.
Последствия неисправности ECM для работы двигателя
ECM управляет ключевыми параметрами работы двигателя, включая подачу топлива, угол опережения зажигания и регулировку системы вентиляции картерных газов. При его неисправности возникают сбои в этих процессах, что приводит к ухудшению динамики и экономичности автомобиля.
Одним из первых признаков поломки ECM становится нестабильная работа двигателя: пропуски зажигания, рывки при ускорении, а также затруднённый запуск мотора. Возможна работа с повышенным расходом топлива из-за неверного расчёта времени впрыска.
Неисправный ECM может отключить систему контроля выбросов, что приведёт к увеличению токсичности выхлопа и вероятному срабатыванию аварийного режима двигателя (Limp Mode). В этом режиме мощность ограничивается для защиты двигателя, что значительно снижает управляемость.
Также сбои в работе ECM отражаются на показаниях датчиков, из-за чего возможны ложные диагностические ошибки и некорректная работа вспомогательных систем, таких как система ABS и трансмиссия, если они связаны с электронным управлением.
При подозрении на неисправность ECM необходимо провести диагностику с помощью специализированного оборудования, позволяющего считать коды ошибок и проверить параметры работы модуля. В случае подтверждения дефекта рекомендуется ремонт или замена блока, поскольку попытки эксплуатации с неисправным ECM ведут к ускоренному износу двигателя и других компонентов.
Вопрос-ответ:
Что такое ECM в автомобиле и какую функцию он выполняет?
ECM — это электронный блок управления двигателем, который отвечает за контроль и регулировку работы двигателя. Он получает данные с различных датчиков и на их основе управляет топливной системой, системой зажигания и другими параметрами для обеспечения стабильной работы двигателя и оптимального расхода топлива.
Какие данные поступают в ECM от датчиков автомобиля?
В ECM поступают сигналы с множества датчиков, например, датчика температуры охлаждающей жидкости, положения коленчатого вала, расхода воздуха, кислородного датчика и многих других. Эти данные помогают ECM корректировать подачу топлива, угол опережения зажигания и другие параметры работы двигателя.
Что происходит с работой двигателя при неисправности ECM?
Если ECM выходит из строя или работает некорректно, это может привести к сбоям в подаче топлива и зажигании. В результате двигатель может запускаться с трудом, терять мощность, работать неровно или вовсе перестать функционировать. В некоторых случаях загорается индикатор ошибки на панели приборов.
Как проводится диагностика ECM и считывание ошибок?
Диагностика ECM выполняется с помощью специального оборудования — диагностического сканера, который подключается к разъему автомобиля. Сканер считывает коды ошибок, сохранённые в памяти ECM, позволяя определить конкретные неисправности и понять, какие узлы требуют ремонта или настройки.
