Кованые и литые изделия могут выглядеть схожими, особенно если покрыты краской или лаком. Однако их производственные методы, технические свойства и эксплуатационные характеристики существенно различаются. Понимание этих отличий важно при выборе элементов декора, строительных конструкций или запчастей, где прочность и износостойкость критичны.
Ковка – это механическая деформация металла под давлением, чаще всего при нагреве, без его расплавления. В процессе ковки зернистая структура металла уплотняется, что повышает его прочность и ударостойкость. Такие изделия чаще всего изготавливаются индивидуально или в ограниченных сериях, а характерные признаки ковки – следы штампов, молота или пресса, неровные кромки и варьирующаяся толщина сечения.
Литье, напротив, предполагает расплавление металла с последующим заливанием в форму. Это позволяет изготавливать изделия сложной геометрии с высокой точностью и в больших объемах. Литые элементы имеют однородную поверхность, возможны мелкие дефекты в виде пузырей, раковин или тонкой литейной корки. Также литье менее устойчиво к ударным нагрузкам, чем ковка.
Для точного определения типа изделия следует учитывать не только визуальные признаки, но и проверять структуру сечения, наличие литьевых швов, вес детали при одинаковых габаритах и отклик на механическое воздействие. В ряде случаев может потребоваться шлифовка фрагмента изделия для анализа микроструктуры или применение ультразвуковой диагностики.
Чем отличаются структура и зернистость поверхности
Кованые изделия имеют волокнистую структуру металла, образующуюся в результате пластической деформации заготовки под действием давления. Волокна ориентированы вдоль формы детали, что обеспечивает повышенную прочность и устойчивость к растрескиванию. При визуальном осмотре поверхность ковки выглядит ровной, с плавными переходами и минимальными дефектами. На ощупь – гладкая, но с характерной матовой текстурой, особенно в местах прохождения инструмента.
Литые изделия формируются путем заливки расплавленного металла в форму, что приводит к хаотичному распределению зерен и повышенной пористости. В структуре литья часто встречаются микрополости, усадочные раковины и включения. Поверхность у литья менее однородна, может быть шероховатой и пестрой, особенно в участках, где происходило неравномерное остывание. При обработке такие изделия часто требуют дополнительного шлифования или наплавки для устранения дефектов.
Для определения разницы рекомендуется использовать увеличительное стекло или микроскоп. У ковки зерна вытянуты и упорядочены, а у литья – имеют округлую форму и хаотичное расположение. Если изделие подвергнуто механической обработке, можно проверить структуру на срезе или по необработанным участкам, например, на тыльной стороне.

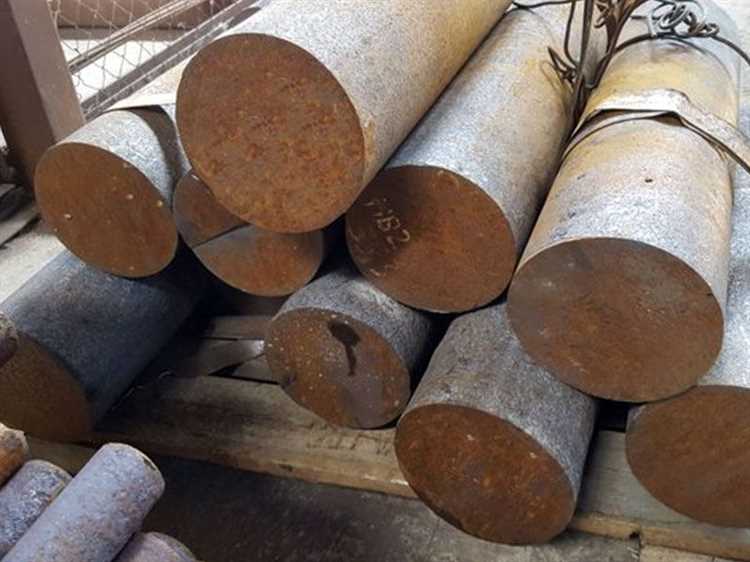

Как визуально распознать следы ковки и литья
Отличить кованое изделие от литого можно по характерным внешним признакам, которые формируются в процессе производства. Ниже перечислены основные критерии визуального осмотра, позволяющие определить тип обработки металла без инструментального анализа.
- Следы ударной деформации: На кованых поверхностях часто присутствуют следы от инструмента – неглубокие вмятины, неровности, микроперекосы. Они возникают при многократном ударе молота или пресса и редко бывают симметричными.
- Рисунок волокон металла: При ковке структура металла вытягивается в направлении деформации, что можно заметить в виде ориентированных линий или слоёв. Особенно это заметно на изломах или срезах.
- Плавные переходы и закругления: Ковка редко даёт острые углы. Углы у кованых изделий, как правило, закруглены или сглажены из-за деформации материала при нагреве и ударе.
- Наличие литейного шва: Литые изделия нередко имеют шов по линии разъёма формы – тонкий выступ или бортик, идущий по всей длине детали. Этот шов может быть плохо обработан или слегка сглажен, но его следы заметны при внимательном осмотре.
- Пористость и раковины: Литая поверхность может иметь небольшие раковины, пузырьки, пористость. Эти дефекты – результат неравномерного охлаждения или газа в расплаве. На ковке такие дефекты отсутствуют.
- Общая текстура поверхности: Литые изделия часто имеют зернистую или слегка шероховатую поверхность, особенно если не подвергались последующей обработке. Ковка, напротив, чаще имеет более плотную и гладкую структуру после проковки, даже без шлифовки.
Для более точного определения рекомендуется сравнивать не один, а сразу несколько признаков. Например, наличие волокнистой структуры при отсутствии литейного шва с высокой вероятностью указывает на ковку.
Какие звуковые различия возникают при ударе по металлу
При ударе по металлической детали можно определить ее происхождение по характеру звука. Кованые изделия издают звонкий, чистый и продолжительный звук. Это связано с однородной структурой металла и отсутствием внутренних пустот или трещин. Чем выше качество ковки, тем устойчивее и чище звук.
Литые изделия, напротив, при ударе дают глухой, короткий или дребезжащий звук. Это обусловлено наличием микропустот, усадочных раковин и неоднородной кристаллической структурой, характерной для отливок. Особенно явно различие проявляется при ударе по массивной детали: кованая часть будет «петь», тогда как литая – «гасить» звук.
Проверку удобно проводить металлическим стержнем или молотком. Удар наносят по свободно подвешенной или лежащей детали. Если звук долго затухает и имеет резонансный оттенок – вероятнее всего, это ковка. Если звук резкий, короткий и не резонирует – это признак литья.
Также можно оценить вибрацию после удара: кованая деталь часто слегка «отдаёт в руку», демонстрируя упругость. Литая, наоборот, остаётся более инертной. Этот метод особенно полезен при отсутствии визуального доступа к внутренней структуре.
Как ведут себя изделия при механической обработке
Кованые изделия при фрезеровке, сверлении и токарной обработке демонстрируют стабильное сопротивление нагрузке и равномерное снятие стружки. Это обусловлено однородной волокнистой структурой металла, сформированной в процессе деформации. Резец не встречает внезапных перепадов твердости, а поверхность после обработки получается гладкой и равномерной без сколов.
Литые изделия чаще содержат микропустоты, усадочные раковины и участки с различной плотностью. При механической обработке это выражается в резком изменении сопротивления резанию: инструмент может «проваливаться» в рыхлые участки или сталкиваться с более твёрдыми включениями. Поверхность получается менее однородной, возможны мелкие выбоины и необходимость в дополнительной доработке.
На высоких скоростях резания литой металл склонен к образованию вибраций и быстрому износу режущего инструмента. При работе с коваными деталями таких проблем обычно не возникает: прочностные характеристики стабильно высоки, а структура материала лучше поддаётся точному формированию геометрии.
Для проверки происхождения изделия можно выполнить пробную торцевую обработку. Если в процессе наблюдаются скачки усилия резания, изменение цвета стружки или характерный «скрип» – это признаки литья. Ковка даёт предсказуемую реакцию и чистую обработанную поверхность без перепадов по твердости.
Какие дефекты характерны для ковки и для литья
Происхождение материала напрямую влияет на типичные дефекты, возникающие в процессе производства. Понимание различий помогает точно диагностировать способ изготовления детали.
- Ковка:
- Продольные трещины – возникают при неправильном соотношении температуры и усилия деформации. Обычно тянутся вдоль направления волокон металла.
- Непровары – образуются, если заготовка деформируется неравномерно. Такие дефекты чаще всего встречаются в центральной части изделия.
- Складки – результат избыточной или неправильно направленной пластической деформации. Обычно локализованы у ребер или торцевых поверхностей.
- Двойники – формируются при слипании поверхностей, которые не были полностью сварены давлением. Могут напоминать тонкие швы внутри изделия.
- Литьё:
- Усадочные раковины – типичны для массивных литых участков, где охлаждение происходит медленно. Образуются в центральных зонах и могут быть скрыты под поверхностью.
- Поры – мелкие газовые полости, возникающие при захвате воздуха или испарении примесей. Часто распределены неравномерно по всему объему.
- Холодные швы – образуются при недостаточной температуре заливаемого металла. Видны как тонкие линии, напоминающие трещины, но без нарушения сплошности.
- Непротоки – свидетельствуют о недостатке металла в форме. На поверхности заметны области с нарушенной геометрией или неполной заливкой.
- Включения – инородные частицы шлака или песка. Часто фиксируются при рентгеноконтроле и нарушают однородность структуры.
При оценке дефектов важно учитывать расположение, форму и ориентировку. Например, ковочные дефекты тянутся вдоль волокон, тогда как литейные не имеют выраженного направления. Это ключевой признак при визуальном и неразрушающем контроле.
Как проверить происхождение детали по маркировке или документации
Первичный способ определения происхождения детали – изучение маркировки на её поверхности. Ковка и литьё маркируются по-разному: у кованых изделий часто наносятся клейма производителя, дата изготовления и специфика технологического процесса. Маркировка может быть штампованной или выдавленной, она расположена на ровных участках без следов заливки.
Для литых деталей характерна литейная маркировка – она чаще выполнена методом вплавления в форму, может иметь неровности и следы раковин. Также на литых изделиях иногда присутствуют литейные коды, которые указывают на партию, тип сплава и производителя.
Документация на деталь – важнейший источник информации. В паспорте изделия или техническом листе должны содержаться сведения о способе изготовления, марке материала, а также технические характеристики. В документах на ковку обычно присутствует ссылка на ГОСТ или ТУ, регламентирующие технологию ковки, в то время как для литья приводятся параметры плавки и условия отливки.
Если документация отсутствует, запросите у поставщика сертификаты качества и протоколы испытаний. В них указываются методы контроля, подтверждающие способ изготовления. Например, для ковки часто приводится анализ зернистой структуры и механических свойств, для литья – результаты дефектоскопии и испытания на пористость.
При сомнениях в подлинности маркировки или документов рекомендуется провести независимый металлографический анализ. Он выявляет особенности структуры металла, характерные для ковки (упорядоченная волокнистая структура) или литья (пористость, раковины, крупнозернистость).
Рекомендации: сверяйте маркировку с техническими условиями производителя, контролируйте наличие обязательных клейм и сертификатов, используйте комплексный подход – визуальный осмотр, документальную проверку и при необходимости лабораторное исследование.
Вопрос-ответ:
Как визуально отличить ковку от литья на поверхности детали?
Кованые детали обычно имеют гладкую, однородную поверхность с характерными деформационными следами и волокнистой структурой металла, видимой при тщательном осмотре. Литые изделия имеют более шероховатую поверхность с неровностями, возможными раковинами и пористостью, а также видны следы формовки, такие как литниковые системы или наплывы.
Какие методы контроля можно применить для подтверждения способа изготовления детали — ковка или литье?
Для проверки используют визуальный осмотр, измерение твердости и микроструктурный анализ с помощью металлографии. Кованые детали характеризуются плотной, мелкозернистой структурой без пористости. Литые изделия часто содержат поры, включения и имеют зернистость разного размера. Также применяют неразрушающие методы, например, ультразвуковую дефектоскопию для выявления внутренних пустот.
Почему ковка придаёт металлу лучшие механические свойства по сравнению с литьём?
При ковке металл подвергается пластической деформации, что улучшает структуру за счёт уплотнения зерен и устранения пористости. Это повышает прочность, ударную вязкость и износостойкость. Литьё, наоборот, часто приводит к наличию внутренних дефектов и неоднородностей, снижающих механические показатели.
Можно ли определить способ изготовления детали по звуку при ударе?
Да, кованые детали при ударе издают более звонкий, чистый звук из-за плотной структуры металла, а литые – глухой, менее резонирующий из-за наличия пор и микродефектов. Однако этот метод требует опыта и служит скорее дополнительным признаком, а не основным способом определения.
Как маркировка и документация помогают установить способ изготовления изделия?
Маркировка часто содержит обозначения, указывающие на технологию изготовления, например, стандартные коды или пометки «ковка» (forged) и «литьё» (cast). В технической документации подробно описывается процесс производства, что позволяет без сомнений определить способ изготовления и проверить соответствие изделия требованиям.
