Как подключить вентилятор на кнопку

В системах охлаждения двигателя или вентиляции салона иногда требуется ручное управление вентилятором. Это особенно актуально при нестабильной работе термореле или для ускоренного охлаждения в пробках. Установка отдельной кнопки позволяет водителю включать вентилятор по своему усмотрению, избегая перегрева двигателя и снижая риск выхода из строя элементов системы охлаждения.

Для реализации ручного включения вентилятора потребуется минимум компонентов: сама кнопка с фиксацией (или без, в зависимости от предпочтений), реле с контактной группой на ток не менее 30 А, провод сечением от 1,5 мм², предохранитель на 20–30 А и доступ к цепи питания вентилятора. Важно учитывать, что прямое подключение кнопки без реле может привести к её быстрому выходу из строя из-за высокого тока вентилятора.

Подключение через кнопку требует понимания схемы питания вентилятора. В большинстве автомобилей питание подаётся на мотор вентилятора через реле, управляемое ЭБУ или термодатчиком. Чтобы внедрить ручное управление, необходимо организовать параллельную цепь с кнопкой, подключённой к управляющему входу реле или напрямую на «+» вентилятора, если конструкция позволяет. При этом обязательно соблюдать полярность и предусмотреть защиту от случайного замыкания.

Перед началом работы следует подготовить схему подключения и протестировать все точки цепи мультиметром. Кнопку желательно установить в пределах досягаемости водителя, а проводку надёжно заизолировать и закрепить, чтобы избежать её повреждения при эксплуатации автомобиля.

Выбор подходящего вентилятора и кнопки для установки

При выборе вентилятора необходимо учитывать тип напряжения в системе: 12 В или 220 В. Для автомобильных и маломощных бытовых применений подходит вентилятор на 12 В постоянного тока, чаще всего с потреблением тока до 2 А. При установке в помещении можно использовать осевые вентиляторы на 220 В переменного тока с мощностью до 30–40 Вт.

Важно обратить внимание на параметры воздушного потока. Для вытяжки в санузле или кухне достаточно производительности 80–150 м³/ч, для охлаждения радиаторов или электронных устройств – 40–70 м³/ч. При монтаже в корпусе необходимо учитывать диаметр: популярны модели 120 мм для стандартных воздуховодов и 80 мм для ограниченного пространства.

Кнопка управления должна соответствовать току нагрузки вентилятора с запасом не менее 25%. Для вентилятора на 12 В и токе 1,5 А подойдёт кнопка, рассчитанная на не менее 3 А при 12 В. При управлении устройством на 220 В используйте сертифицированные выключатели, выдерживающие ток от 6 А и напряжение не ниже 250 В.

Рекомендуется выбирать кнопки с фиксированным положением (вкл/выкл) или с подсветкой для визуального контроля. Если планируется кратковременное включение (например, для продувки), лучше использовать кнопку с пружинным возвратом (мгновенного действия).

Корпус кнопки должен обеспечивать защиту от влаги и пыли, особенно при установке в ванной или на улице. Минимальный класс защиты – IP44, а при открытом монтаже – IP65.

Определение точки подключения к питанию и заземлению

Для корректного подключения вентилятора через кнопку необходимо точно определить источник питания и надёжную точку заземления. Пренебрежение этим этапом может привести к нестабильной работе или повреждению оборудования.

В качестве питания чаще всего используется 12В цепь, доступная через замок зажигания или предохранительный блок. Предпочтительно выбирать цепь, активную только при включенном зажигании, чтобы исключить разряд аккумулятора при забытом включённом вентиляторе. Для поиска подходящей точки удобно использовать мультиметр с функцией измерения постоянного напряжения. Подключите минусовую щуп к корпусу, а плюсовым поочерёдно проверяйте клеммы предохранителей или доступные провода – стабильные 12–14В при включённом зажигании укажут на подходящую цепь.

В случае использования отдельного предохранителя, подключение производится после него – это обеспечит защиту вентилятора и проводки. Не рекомендуется подключаться напрямую к аккумулятору без защиты – при коротком замыкании это создаёт угрозу возгорания.

Заземление выполняется через надёжный металлический элемент кузова с проверенным контактом. Идеальный вариант – использовать штатные болты массы в моторном отсеке или под приборной панелью. Перед закреплением рекомендуется удалить краску или ржавчину с поверхности, чтобы обеспечить полный контакт. Зачистка выполняется наждачной бумагой или круглым надфилем до блеска металла. После подключения провода заземления болт желательно затянуть с шайбой и покрыть соединение антикоррозийной смазкой.

При невозможности использовать штатные болты допускается установка собственного контактного болта – предварительно просверлив отверстие в кузовной панели и обеспечив надёжную фиксацию с контактной шайбой.

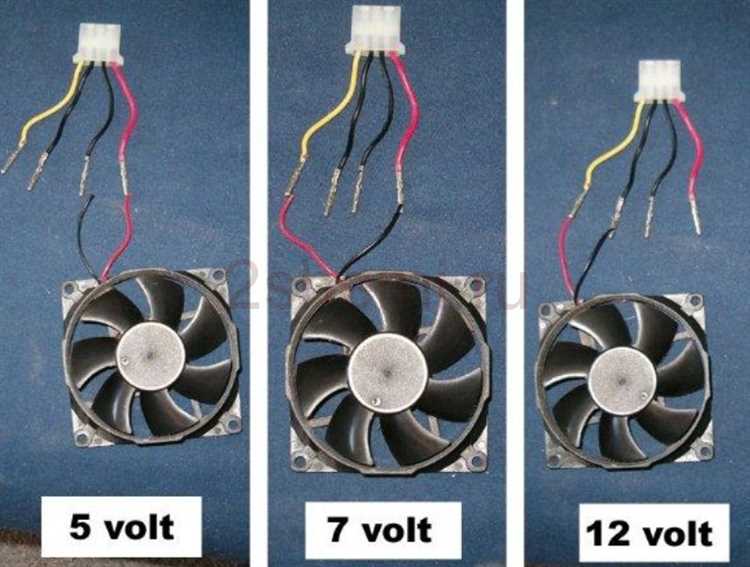

Схема подключения вентилятора через кнопку с предохранителем

Для безопасного управления вентилятором через кнопку необходима простая цепь с предохранителем, рассчитанным на ток немного выше номинального потребления вентилятора. Например, если вентилятор потребляет 5 А, устанавливается предохранитель на 7,5 А.

Последовательность подключения:

Питание берётся от источника с достаточной мощностью – это может быть клемма аккумулятора или контакт ACC в монтажном блоке. В разрыв плюсового провода сначала ставится предохранитель в держателе, как можно ближе к источнику питания, затем – провод к кнопке управления.

От кнопки протягивается провод к вентилятору. Вентилятор заземляется через отдельный провод, подключённый к кузову или общей массе, обеспечивающей стабильный контакт. При необходимости можно использовать реле, если ток вентилятора превышает допустимую нагрузку на саму кнопку.

Внимание: при использовании реле питание на вентилятор подаётся через его контакты, а кнопка служит только для подачи управляющего сигнала на обмотку. Предохранитель при этом всё равно размещается до реле.

Провода рекомендуется использовать сечением не менее 1,5 мм² при токе до 10 А. Все соединения необходимо пропаять или использовать качественные клеммники. Контакты следует заизолировать термоусадкой или изолентой, устойчивой к нагреву.

Прокладка проводки и подготовка отверстия под кнопку

Для прокладки проводки от вентилятора к кнопке управления необходимо использовать провод с сечением не менее 1,5 мм², рассчитанный на ток до 15 А. Используются медные многожильные провода в термостойкой изоляции, например ПВ-3 или аналогичный.

Провод прокладывается по маршруту с минимальной длиной, вдали от движущихся элементов и источников тепла. Крепление осуществляется с помощью пластиковых стяжек и фиксаторов, каждый 20–30 см. При пересечении металлических кромок или перегородок обязательно применяется гофротруба или термоусадка для предотвращения перетирания изоляции.

Для кнопки выбирается удобное и доступное место на панели или консоли. Перед сверлением следует убедиться в отсутствии скрытых жгутов, трубок и механических деталей за выбранной областью. Отверстие под круглую кнопку обычно составляет 12–22 мм в диаметре в зависимости от модели, точный размер указывается в технической документации на кнопку.

Разметка выполняется маркером с последующей сверловкой коронкой или ступенчатым сверлом. После сверления кромки отверстия зачищаются и при необходимости обрабатываются антискрипной лентой. Кнопка фиксируется с внешней стороны гайкой или защелкой, после чего подключаются заранее подготовленные провода согласно схеме.

Пошаговое подключение и закрепление элементов в автомобиле

1. Установка кнопки в панели: В ранее подготовленное отверстие вставляется кнопка. Задняя часть фиксируется стопорной гайкой или защелкой в зависимости от конструкции. Контакты кнопки должны быть легко доступны для подключения проводов.

2. Прокладка проводов к кнопке: От источника питания (+12 В от замка зажигания или отдельной линии) протягивается провод к одному из контактов кнопки. Провод фиксируется хомутами или стяжками вдоль заводской проводки, избегая перегревающих участков и подвижных механизмов.

3. Установка предохранителя: В цепь питания обязательно включается держатель с плавким предохранителем (обычно на 10–15 А). Он монтируется как можно ближе к точке подключения к +12 В. Используется авторазъем с обжимом и термоусадочной трубкой для герметичности.

4. Подключение массы: Второй контакт кнопки соединяется с управляющим входом вентилятора. Масса вентилятора берется с кузова: очищается участок металла, используется болтовое соединение с контактной шайбой и смазкой на основе меди или графита.

5. Подключение вентилятора: Питание вентилятора берется от кнопки, а масса – от кузова. Проводка укладывается в гофру и крепится пластиковыми держателями. Подключение к самому вентилятору выполняется через разъем или клеммную колодку с защитой от влаги.

6. Проверка работы системы: После завершения монтажа включается зажигание, затем нажимается кнопка. При исправной схеме вентилятор запускается. Проверяется нагрев проводов, отсутствие запаха оплавления и стабильность креплений.

Все соединения дополнительно фиксируются термоусадкой или изолентой. Избегайте натяжения проводов и контакта с острыми кромками кузова. По завершении работ участок подключения желательно протестировать мультиметром на наличие короткого замыкания и падения напряжения.

Проверка работы вентилятора и устранение возможных ошибок

После подключения вентилятора через кнопку необходимо проверить его функционирование в нескольких режимах: при нажатии кнопки, при отключении и при включении питания. Для начала подайте питание на вентилятор и нажмите кнопку. Вентилятор должен сразу запуститься без задержек и посторонних звуков.

Если вентилятор не включается, проверьте исправность кнопки с помощью мультиметра в режиме проверки замыкания. Контакты должны замыкаться при нажатии. Далее убедитесь в целостности предохранителя и правильности подключения проводов: питание должно идти через кнопку на вентилятор, а минус – на массу автомобиля.

При наличии шума, вибраций или прерывистого вращения осмотрите лопасти на предмет загрязнений и механических повреждений. В случае заедания очистите и при необходимости замените подшипники. Проверьте надежность крепления вентилятора, так как вибрации могут свидетельствовать о слабой фиксации.

Если вентилятор включается, но сразу выключается или работает с перебоями, проверьте контакт массы. Плохое заземление приводит к снижению напряжения и нестабильной работе. Используйте очиститель контактов и надежно закрепите массу на кузове.

В случае если вентилятор нагревается слишком сильно или издает запах горелой изоляции, немедленно отключите питание. Причиной может быть короткое замыкание или неправильное подключение. Осмотрите проводку на предмет повреждений и замените неисправные участки.

После устранения выявленных проблем повторно протестируйте работу вентилятора при разных режимах работы, чтобы убедиться в стабильности и безопасности подключения.

Вопрос-ответ:

Какие инструменты и материалы понадобятся для подключения вентилятора через кнопку?

Для установки потребуется сам вентилятор, кнопка включения с нужным токовым значением, провода соответствующего сечения, предохранитель на подходящий номинал, клеммы и изолента. Из инструментов пригодятся отвертки, нож для зачистки проводов, мультиметр для проверки соединений и, возможно, паяльник или кримпер для надежного контакта.

Как правильно выбрать точку подключения к электросети автомобиля для кнопки вентилятора?

Оптимально подключать питание кнопки к источнику с постоянным напряжением 12 В или к цепи, активной при включенном зажигании, чтобы вентилятор не работал постоянно при выключенном двигателе. Заземление обычно берут с кузова или штатного минуса аккумулятора. Важно использовать мультиметр для определения нужной точки и соблюдать требования по току, чтобы избежать перегрузок.

Как подключить предохранитель в цепь вентилятора и зачем он нужен?

Предохранитель ставится в цепь питания вентилятора, обычно ближе к источнику питания, чтобы защитить проводку и оборудование от короткого замыкания или перегрузки по току. Для подключения используется держатель предохранителя с соответствующим номиналом, который подбирается исходя из максимального рабочего тока вентилятора с небольшим запасом. Если произойдет короткое замыкание, предохранитель разорвет цепь и предотвратит повреждение.

Как проверить правильность подключения вентилятора через кнопку после монтажа?

После сборки цепи нужно проверить наличие напряжения на контактах кнопки при ее нажатии с помощью мультиметра. Затем следует включить кнопку и убедиться, что вентилятор запускается, работает стабильно и не издает посторонних шумов. Также важно проверить, что предохранитель не срабатывает без причин и провода не перегреваются при работе.

Какие ошибки часто возникают при самостоятельном подключении вентилятора через кнопку и как их избежать?

Частая ошибка — неправильный выбор сечения проводов, что приводит к перегреву и потере напряжения. Еще одна — отсутствие предохранителя, что увеличивает риск повреждения электрической цепи. Неправильное подключение заземления вызывает нестабильную работу вентилятора. Для предотвращения проблем необходимо внимательно соблюдать схему подключения, использовать качественные материалы и проверять все соединения мультиметром.
