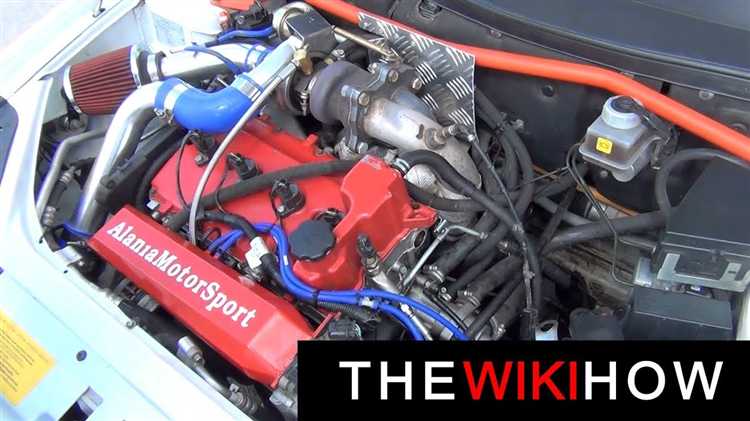

При установке турбонаддува на двигатели ВАЗ выбор датчика абсолютного давления (ДАД) напрямую влияет на корректную работу системы управления и стабильность наддува. Заводские ДАД, установленные в атмосферных версиях, не рассчитаны на избыточное давление и не подходят для турбированных конфигураций. Необходим датчик, поддерживающий работу при давлении не менее 2–3 бар абсолютного (то есть до 2 бар избыточного).
Один из часто применяемых вариантов – Bosch 0261230043, способный работать до 250 кПа (1,5 бара избыточного давления). Он совместим с большинством контроллеров, включая Январь 5.1 и МЕ7.5, и имеет проверенные характеристики в условиях турбонаддува. Для более высоких значений наддува, например при бусте 1.5–2.0 бар, целесообразно использовать датчики на 300–400 кПа, например GM 12223861 (до 2.5 бар избыточного).
Важно учитывать, что при замене ДАД потребуется корректировка прошивки ЭБУ. Контроллер должен быть настроен на соответствующую характеристику напряжение/давление, иначе показания будут некорректны. Для прошивок с открытым исходным кодом (например, ВТун или CombiLoader) доступны таблицы под разные типы ДАД, включая китайские аналоги.
Подделки и низкокачественные реплики часто дают нестабильные или запаздывающие сигналы. Это критично при работе с буст-контролем или антилагом, где задержка даже в 100 мс способна вызвать перебои. Поэтому предпочтение лучше отдавать оригинальным датчикам известных брендов или проверенным OEM-решениям.
Совместимость популярных ДАД с блоками управления ВАЗ
GM 2 бар (номер 16040749) стабильно работает с Январь 5.1 и 7.2 при условии прошивки с адаптированной калибровкой. Этот датчик выдаёт 0.5 В на холостом ходу и до 4.5 В при 2 бар избыточного давления. Его сигнал легко интегрируется в прошивки с открытым исходным кодом.
Bosch 0261230042 (так называемый «3 бар Bosch») используется с ЭБУ М73 и ME7.9.7, особенно в системах с повышенным наддувом. Требует точной настройки шкалы давления в прошивке, так как базовая характеристика отличается от штатного датчика ВАЗ. Уровень сигнала на атмосферном давлении составляет около 1.5 В, при 3 барах – около 4.5 В.
Для блоков Январь 7.2+ и прошивок на базе «Binar» часто применяют датчики с линейной характеристикой 0–5 В, например, MPX4250. Он выдаёт 0.2 В на вакууме и около 4.9 В при 2.5 бар абсолютного давления. Такой датчик хорошо сочетается с самодельными и кастомными прошивками, особенно в конфигурациях с нестандартной топливной картой.
Штатный ДАД ВАЗ (например, 2112-3708310) ограничен давлением в 1.15 бар абсолютного, что делает его непригодным для наддувных конфигураций. Его можно использовать только в атмосферных двигателях или в качестве временного решения при минимальном наддуве.
Перед подключением нестандартного ДАД важно учитывать не только механическую посадку и диапазон давления, но и электрическую схему: тип выхода (аналоговый, частотный), питание (5 В или 12 В), а также логику сигнала. Несовпадение параметров приведёт к неверному определению нагрузки и сбоям в работе двигателя.
Разница между аналоговыми и цифровыми ДАД в применении на турбо ВАЗ
Аналоговые ДАД формируют выходное напряжение пропорционально давлению во впускном коллекторе. Такие датчики легко интегрируются в штатные ЭБУ ВАЗ (например, Январь или М73), поскольку большинство этих блоков изначально рассчитаны именно на аналоговый сигнал. Типичный диапазон выходного напряжения – от 0,2 до 4,8 В при давлении от вакуума до 2–3 бар.
Цифровые ДАД передают информацию по цифровому интерфейсу, чаще всего – по протоколу I²C, SPI или CAN. Для использования таких датчиков на ВАЗ требуется перепрошивка или замена блока управления, поддерживающего цифровую обработку сигнала. Прямое подключение цифрового ДАД к стандартному ЭБУ невозможно без дополнительного оборудования или контроллера-переходника.
Цифровые датчики обеспечивают более точные показания, не подвержены влиянию помех и не зависят от длины сигнального провода. Однако их применение оправдано только при переходе на стороннюю систему управления двигателем (например, Янов, VS-EMS, MaxxECU), которая поддерживает соответствующий интерфейс.
В большинстве случаев для турбо ВАЗ целесообразно использовать аналоговые ДАД – например, Bosch 0261230043 или GM 2 Bar. Они совместимы с популярными прошивками, легко калибруются и не требуют доработок по электрике. Цифровой ДАД имеет смысл только при полном переходе на нестандартный ЭБУ с возможностью конфигурирования цифровых входов.
Оптимальный диапазон измерений для наддувного двигателя
Для турбированных двигателей ВАЗ с давлением наддува до 1,5 бар выбор датчика абсолютного давления (ДАД) напрямую зависит от максимального давления, которое может развить система. При этом важно учитывать как рабочий диапазон, так и допустимый запас по измерениям.
Атмосферное давление на уровне моря составляет около 1,0 бар (около 100 кПа). При наддуве в 1 бар абсолютное давление будет около 2 бар. Следовательно, если планируется использовать турбонаддув до 1,2 бар, ДАД должен уметь измерять минимум до 2,2–2,5 бар абсолютного давления (220–250 кПа).
- Для наддува до 0,7 бар подойдёт ДАД на 200 кПа;
- Для 1,0 бар – минимум 250 кПа;
- Для 1,5 бар – 300 кПа или выше.
Недопустимо выбирать датчик с диапазоном вплотную к рабочему давлению. При превышении измеряемого порога датчик будет выдавать ошибочные значения или полностью прекращать передачу сигнала. Это приведёт к нарушению топливной карты и риску обеднения смеси.
Также не стоит брать датчики с сильно завышенным диапазоном – например, 400 или 500 кПа при наддуве в 0,8 бар. Это ухудшает точность в рабочей зоне, особенно при переходных режимах и холостом ходу, где точное измерение атмосферного давления критично для расчёта подачи топлива.
Для большинства турбированных моторов ВАЗ с умеренным наддувом (до 1,2 бар) оптимален ДАД с диапазоном 250–300 кПа. Для конфигураций с давлением свыше 1,5 бар стоит рассматривать варианты на 400 кПа и выше, при этом уделяя внимание линейности и температурной стабильности сигнала.
Проблемы с калибровкой ДАД и как их избежать
Неправильно откалиброванный датчик абсолютного давления (ДАД) может приводить к ошибкам в работе двигателя – от нестабильного холостого хода до неправильной подачи топлива под нагрузкой. Особенно критично это для турбированных ВАЗов, где точность показаний напрямую влияет на надёжность и отклик мотора.
Частая проблема – несоответствие калибровочной карты датчика фактическим характеристикам используемой модели. Например, при установке ДАД с диапазоном до 400 кПа, но без корректной градуировки, ЭБУ будет неверно интерпретировать данные. Это может привести к переобогащению смеси при бусте и увеличенному риску детонации.
Другой типичный случай – использование универсальных или китайских датчиков без документации. Отсутствие точных данных по вольтажу на каждом давлении делает точную настройку невозможной. При этом даже отклонение в 0,1 В может сместить расчётное давление на десятки килопаскалей.
Для избежания проблем важно использовать датчики с известными характеристиками и заводской калибровкой, предоставленной производителем. При прошивке ЭБУ необходимо вносить точные значения напряжения для каждой точки давления, а не опираться на усреднённые таблицы.
Также стоит учитывать влияние температуры на показания ДАД. Некоторые бюджетные модели не имеют температурной компенсации, из-за чего их точность падает при нагреве моторного отсека. Это особенно заметно в жаркую погоду или при длительной нагрузке.
Перед калибровкой следует проверить питание датчика – нестабильное напряжение питания приведёт к «плавающим» показаниям, даже если сама прошивка корректна. Лучше использовать стабилизированные источники 5 В и экранированную проводку.
Для окончательной проверки рекомендуется использовать внешний манометр и сравнить реальные значения давления с показаниями, регистрируемыми через ЭБУ. Это позволяет выявить смещение нуля или некорректную верхнюю границу шкалы ещё до выхода на трассу.
Выбор разъёма и способ подключения к штатной проводке
При установке ДАД на турбированный ВАЗ важно учесть тип разъёма и метод подключения к штатной проводке, чтобы избежать нестабильной работы датчика и проблем с ЭБУ.
Наиболее распространённые варианты разъёмов – Bosch EV1, Bosch EV6 и AMP Superseal 1.5. Для большинства блоков управления типа Январь и Микас подойдут датчики с разъёмом EV1. Такие разъёмы легко найти и они физически совместимы с существующими ответными частями на штатной проводке некоторых моделей ВАЗ. Если выбран датчик с другим разъёмом, необходимо либо заменить штатный коннектор, либо использовать переходник.
Пайка и обжим – два основных способа подключения. При использовании пайки важно применять термоусадочные трубки и изолировать соединения от влаги. При обжиме следует выбирать качественные герметичные разъёмы, рассчитанные на автомобильное применение. Использование скруток недопустимо – они вызывают нестабильные сигналы и подвержены коррозии.
Рекомендуется проложить отдельную экранированную линию сигнального провода, если новый ДАД устанавливается вдали от штатного жгута. Это снизит вероятность помех и наводок. Питание желательно брать с цепи, уже используемой для других датчиков, например, с питания ДПДЗ или ДМРВ, если они сохраняются.
Перед окончательной изоляцией обязательно проверить сигнальное напряжение на выходе датчика: на холостом ходу оно должно быть в пределах 0.9–1.1 В (при атмосферном давлении). Отклонения могут указывать на ошибку подключения или несоответствие датчика ЭБУ.
Обзор проверенных моделей ДАД, подходящих для турбо-сборок
ДАД Bosch MAP 0261230042 – один из наиболее востребованных датчиков для турбированных ВАЗ. Диапазон измерений до 250 кПа, точность достаточная для корректной работы ЭБУ при повышенном давлении наддува. Совместим с блоками Bosch и Микас, обеспечивает стабильный сигнал при высоких температурах и вибрациях.
Датчик Honeywell ASDX серии хорошо зарекомендовал себя на турбированных моторах благодаря высокой чувствительности и линейности выхода. Типовой диапазон – от 0 до 300 кПа, что подходит для турбо с максимальным наддувом до 2 бар. Конструкция корпуса защищена от влаги и пыли, что важно для штатного и дополнительного монтажа.
MPX4250AP производства NXP имеет аналоговый выход и рабочий диапазон до 250 кПа. Устойчив к перепадам температуры и демонстрирует низкий уровень дрейфа сигнала. Используется в комбинации с дополнительной электроникой для точного контроля давления в турбированном ВАЗ.
ДАД Siemens VDO 5WK97007 – проверенный выбор для тюнинга с высокими требованиями к надежности. Диапазон измерений до 250 кПа, выход 0,5-4,5 В, что удобно для интеграции с ЭБУ. Отличается повышенной стабильностью показаний и быстрым откликом на изменения давления.
При выборе модели стоит учитывать диапазон измерений с запасом не менее 20% от максимального рабочего давления турбины, а также совместимость с используемым ЭБУ. Обращайте внимание на тип выхода: аналоговый сигнал легче интегрируется в большинство систем ВАЗ, цифровые модели требуют дополнительных адаптеров.
Вопрос-ответ:
Какой диапазон измерений давления лучше выбрать для турбированного двигателя ВАЗ?
Для турбированного двигателя важно выбирать датчик, который покрывает давление выше атмосферного, то есть с запасом наддува. Обычно оптимальным считается диапазон от 0 до 2,5-3 бар, что позволяет точно фиксировать как атмосферное давление, так и пиковый наддув турбины. Если датчик рассчитан на слишком низкое давление, он быстро выйдет за пределы измерений при работе турбо и покажет ошибочные значения.
Какие модели датчиков абсолютного давления подходят для установки на ВАЗ с турбиной?
Для турбо-сборок на ВАЗ часто выбирают датчики от автомобилей с аналогичными параметрами давления, например, Bosch MAP 0-3 бар, Denso 0-2,5 бар или отечественные аналоги с подходящим диапазоном. Важно, чтобы датчик был рассчитан на измерение избыточного давления и имел стабильную работу в условиях повышенных температур и вибраций.
Можно ли использовать штатный датчик давления ВАЗ на турбированной версии двигателя?
Штатный датчик ВАЗ обычно рассчитан на атмосферное давление или небольшой диапазон. При установке турбины его возможности становятся ограниченными: датчик может выйти за пределы измерения, выдавая некорректные данные, что повлияет на работу блока управления. Поэтому рекомендуется заменять штатный датчик на модель с расширенным диапазоном для турбо-сборок.
Как правильно подключить датчик абсолютного давления к штатной электропроводке ВАЗ?
Для подключения датчика нужно использовать подходящий разъём с теми же контактами, что и у штатного датчика, чтобы сохранить совместимость с ЭБУ. Важно проверить полярность питания, выходного сигнала и заземления. Если штатный разъём не подходит, используют адаптер или перепаивают проводку, сохраняя схему подключения, чтобы избежать ошибок в работе контроллера.
Какие проблемы могут возникнуть при калибровке датчика абсолютного давления на турбированном ВАЗ?
Основные трудности связаны с неправильной настройкой нуля и коэффициента преобразования сигнала, особенно если датчик не подходит по диапазону или установлен с ошибками. Это ведёт к неправильным показаниям давления и сбоям в работе двигателя. Для избежания проблем нужно использовать датчик с подходящими характеристиками и выполнять калибровку с учётом реальных параметров наддува и атмосферного давления.
Какой диапазон измерений давления оптимален для датчика на турбо-ВАЗ?
Для турбированного двигателя ВАЗ обычно рекомендуется датчик с диапазоном измерений от 0 до 3 бар или 0 до 4 бар. Это связано с тем, что максимальное избыточное давление турбины редко превышает 1,5–2 бар, а запас по верхней границе помогает избежать перегрузки сенсора и позволяет контролировать форсировку двигателя. Выбор датчика с меньшим диапазоном, например 0–1 бар, снизит точность и надежность при высоких нагрузках, а слишком широкий диапазон уменьшит чувствительность при низких давлениях.
