При установке нового генератора или ремонте электропроводки необходимо строго соблюдать маркировку проводов и тип соединений. Нарушения в схеме подключения могут привести к перегоранию предохранителей, разрядке аккумулятора и повреждению электрооборудования автомобиля.
Подключение силового провода генератора к аккумулятору
Силовой провод генератора ВАЗ 2114 передаёт ток от обмотки статора к аккумуляторной батарее. Он имеет увеличенное сечение, рассчитан на токи до 90 А и обычно выполнен в виде медного многожильного кабеля с термостойкой изоляцией.
- Места соединений обязательно фиксируются гайками с пружинными шайбами для предотвращения ослабления контакта.
При подключении важно соблюдать правильную полярность и надёжную изоляцию всех соединений. Плохой контакт в цепи силового провода может вызывать перегрев, просадки напряжения и нестабильную работу электрооборудования.
Рекомендуется использовать провод сечением не менее 16 мм² и термостойкими наконечниками. Дополнительно допускается установка предохранительного плавкого элемента между проводом и аккумулятором, особенно при замене штатной схемы на модифицированную.
Куда идет провод возбуждения от генератора
При отсутствии сигнала на проводе возбуждения генератор не начнёт зарядку. В этом случае необходимо проверить наличие напряжения при включённом зажигании, целостность провода и состояние лампы на приборной панели. Обрыв или замыкание в цепи приводит к отсутствию возбуждения и, как следствие, к отсутствию заряда аккумулятора.
Роль массы и подключение «минуса» на генераторе
На генераторе ВАЗ 2114 «минус» играет критически важную роль для замыкания электрической цепи и обеспечения корректной работы всей системы электрооборудования. В данном автомобиле масса генератора осуществляется через его корпус, который соединяется с двигателем, а тот, в свою очередь, соединён с кузовом и массой аккумулятора.
Если контакт по массе ослаблен или нарушен, это приводит к недостаточному заряду аккумулятора, миганию контрольной лампы зарядки и скачкам напряжения. В некоторых случаях может наблюдаться перегрев генератора или нестабильная работа электроники.
Для надёжного подключения массы необходимо проверить следующее:
| 1 | Крепление генератора к кронштейну двигателя должно быть чистым от коррозии и налёта. Между корпусом генератора и точкой крепления не должно быть краски или окислов. |
| 2 | Массовый провод от аккумулятора к кузову и двигателю должен быть целым, с надёжными клеммами. Рекомендуется использовать провод сечением не менее 16 мм². |
| 3 | Дополнительный провод массы между корпусом генератора и кузовом автомобиля повышает надёжность. Его подключают к специальной шпильке или болту на корпусе генератора. |
Проверка массы производится мультиметром: между «минусом» аккумулятора и корпусом генератора не должно быть сопротивления выше 0,05 Ом. При превышении этого значения следует зачистить контакты и проверить целостность соединений.
Игнорирование массы в системе зарядки часто приводит к ложной диагностике неисправностей генератора. Поэтому регулярный осмотр и обслуживание контактов массы должны входить в плановое техническое обслуживание.
Схема соединения провода генератора с блоком предохранителей
Особенность схемы – наличие винтовых соединений, которые требуют надежной затяжки, чтобы избежать перегрева контактов. Окисление на клеммах также критично: контакты должны быть очищены и обработаны токопроводящей смазкой.
Важно убедиться, что провод не перегибается и не прижат другими элементами – особенно в районе ввода в блок предохранителей. Нарушение изоляции на этом участке может вызвать замыкание.

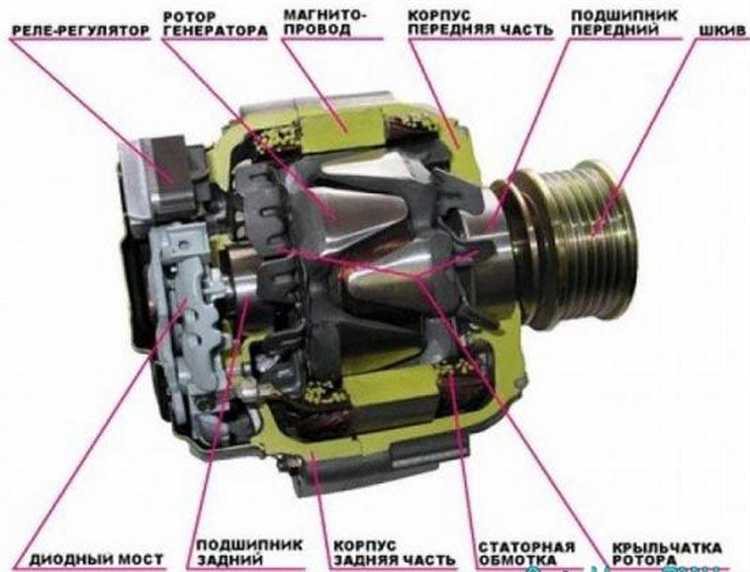

Как подключается провод генератора к панели приборов
Подключение осуществляется следующим образом:
- Этот провод направляется к монтажному блоку, где соединяется с проводкой, ведущей к комбинации приборов.
Если лампа не загорается или продолжает гореть после запуска, это может указывать на обрыв в проводе от генератора к панели, неисправность самой лампы или проблемы с возбуждением генератора.
При проверке цепи важно:
- Проверять целостность провода до панели приборов.
- Убедиться, что контрольная лампа не перегорела и правильно подключена.
Назначение и подключение контрольной лампы генератора
Контрольная лампа генератора служит для отображения состояния зарядной системы автомобиля. Когда генератор работает корректно, лампа должна погаснуть. Если она горит, это сигнализирует о неисправности в системе зарядки, например, о недостаточной мощности или повреждении генератора.
При подключении важно использовать провод с соответствующей изоляцией и сечением, подходящим для безопасной работы электрической схемы. Также следует убедиться в надежности соединений, чтобы избежать коротких замыканий или перебоев в работе генератора.
При замене лампы важно выбирать компоненты с указанными характеристиками, соответствующими стандартам производителя автомобиля, чтобы избежать несоответствий в работе системы. Установка контрольной лампы в неисправный генератор не поможет устранить проблему, а лишь даст сигнал о её наличии.
Проверка целостности и прокладки проводов от генератора
Целостность проводки генератора ВАЗ 2114 напрямую влияет на стабильную работу электросистемы автомобиля. Прокладка проводов должна быть выполнена без повреждений, а сами провода не должны иметь признаков износа или перегрева.
Для проверки целостности проводки сначала визуально осмотрите проводку от генератора до панели приборов и блока предохранителей. Провода не должны иметь видимых повреждений, трещин, обнажённой изоляции или следов коррозии на контактах.
Если заметны повреждения изоляции или перегрев, замените поврежденные участки проводов. Также рекомендуется проверять состояние соединений проводов на клеммах генератора и аккумулятора. При необходимости – очистите их от загрязнений и коррозии.
Для проверки на проводах не должно быть механических повреждений, а также отсутствие перегиба или чрезмерного натяжения. Проводка не должна находиться в местах, где она может подвергаться воздействию высоких температур или химических веществ.
Особое внимание следует уделить проводам возбуждения и массы. В случае повреждения этих проводов возможно снижение эффективности работы генератора или даже его выход из строя. Прокладку проводов нужно проверять на наличие правильных заземлений и надёжных креплений к кузову автомобиля.
Если проводка повреждена, не стоит откладывать ремонт, так как это может привести к неисправностям в системе зарядки и затруднениям в запуске автомобиля.
Ошибки при подключении проводов генератора и их последствия
Другой частой ошибкой является подключение массы генератора с нарушением контактной поверхности. Это может вызвать перегрев провода, что, в свою очередь, приведет к короткому замыканию и повреждению генератора или системы электропитания. Плохой контакт также вызывает перебои в подаче напряжения на приборную панель, из-за чего индикатор неисправности может не срабатывать вовремя, скрывая реальное состояние системы.
Ошибка при подключении силового провода от генератора к аккумулятору может вызвать перегрузку системы и привести к замыканию, а также к повреждению батареи. Если на проводе отсутствуют необходимые предохранители, возникшие искры или перегрузки могут вывести из строя как аккумулятор, так и другие элементы электрической системы автомобиля.
Неправильное подключение контрольной лампы также является распространенной ошибкой. При этом индикатор может не показывать реальные проблемы с генератором, что сделает диагностику неисправностей сложной. В результате владелец автомобиля может не заметить проблемы с зарядом, что повлечет за собой отказ в работе электросистемы и полную разрядку аккумулятора.
Важно соблюдать правильную последовательность подключения проводов и не игнорировать стандарты электрической схемы. Перед подключением необходимо проверить каждое соединение, убедиться в отсутствии коррозии и повреждений проводов, а также в том, что все крепления надежно закреплены.
Вопрос-ответ:
Куда подключается провод от генератора ВАЗ 2114?
Провод от генератора ВАЗ 2114 подключается к блоку предохранителей через отдельный контакт. Он служит для подачи электричества в систему автомобиля, обеспечивая зарядку аккумулятора. Также важно правильно подключить провод возбуждения к контакту регулятора напряжения генератора, что позволяет нормировать работу генератора.
Что будет, если неправильно подключить провод от генератора ВАЗ 2114?
Неправильное подключение провода от генератора может привести к нескольким проблемам. Это может вызвать нестабильную работу генератора, потерю заряда аккумулятора или даже его полное разряжение. В худших случаях, неправильное подключение может повредить электрические компоненты системы автомобиля, такие как регулятор напряжения или предохранители.
Как проверить правильность подключения проводов от генератора ВАЗ 2114?
Для проверки правильности подключения проводов от генератора нужно сначала отключить аккумулятор и проверить все контакты на наличие коррозии и повреждений. После этого можно проверить целостность проводов с помощью мультиметра, измерив сопротивление. При включенном зажигании и работающем двигателе напряжение на проводах должно быть в пределах нормы (обычно 13.5-14.5 В).
Где находится провод возбуждения на генераторе ВАЗ 2114 и как его подключить?
Провод возбуждения на генераторе ВАЗ 2114 подключается к специальному контакту на регуляторе напряжения. Этот провод обычно имеет красный или оранжевый цвет. Правильное подключение этого провода позволяет генерировать нужное напряжение для зарядки аккумулятора. Если провод возбуждения не подключен или поврежден, генератор не будет заряжать аккумулятор должным образом.
Какие ошибки могут возникнуть при подключении провода от генератора ВАЗ 2114 к аккумулятору?
Основные ошибки при подключении провода от генератора к аккумулятору включают неправильное подключение полярности, слабые или плохо зажаты контакты, а также поврежденные провода. Такие ошибки могут привести к короткому замыканию, перегреву проводки или даже выходу из строя аккумулятора. Для предотвращения подобных проблем нужно тщательно проверять соединения и использовать только качественные соединительные элементы.
