Как проверить диодный мост генератора

Диодный мост генератора является ключевым элементом системы выпрямления, преобразуя переменный ток в постоянный, который используется для зарядки аккумулятора и питания электросистемы автомобиля. Его неисправность может привести к неправильной работе генератора, отсутствию зарядки или перегреву системы. Правильная диагностика поможет своевременно выявить проблему и предотвратить серьезные поломки.

Для проверки диодного моста необходимо использовать мультиметр, настроенный на режим измерения сопротивления (проверка с использованием сопротивления для поиска неисправностей). При этом важно учитывать, что диоды имеют два рабочих состояния: в прямом и обратном направлении. Проверку следует проводить поочередно для каждого из диодов, убедившись в их исправности.

Для более точной диагностики можно использовать специальные тестеры или осциллограф, чтобы убедиться в правильной форме выходного сигнала. Это особенно полезно, если есть подозрения на проблемы с выпрямлением переменного тока.

Определение работы диодного моста: признаки неисправности

Диодный мост генератора выполняет функцию выпрямления переменного тока в постоянный, необходимый для зарядки аккумулятора и питания бортовой сети автомобиля. Для проверки работоспособности моста важно выявить признаки его неисправности. Это можно сделать с помощью нескольких методов диагностики.

Основные признаки неисправности диодного моста включают:

Если хотя бы один из этих признаков присутствует, необходимо провести проверку диодного моста с помощью мультиметра. Для этого:

• Отключите аккумулятор и отсоедините генератор от электросистемы.
• Если измерения показали неполадки, рекомендуется заменить поврежденный диодный мост.

Также важно учесть, что неисправный диодный мост может стать причиной выхода из строя других компонентов системы зарядки, таких как регулятор напряжения или ротор генератора, поэтому своевременная диагностика поможет избежать более дорогих ремонтов.

Проверка диодов мультиметром: пошаговая инструкция

Для проверки диодов в диодном мосту генератора с помощью мультиметра потребуется установить прибор в режим измерения сопротивления или прозвонки. Важно, чтобы тестируемый элемент был обесточен и не подключен к цепям автомобиля. Следуйте этим шагам для точной проверки:

1. Шаг 1: Подготовьте мультиметр. Установите его в режим измерения сопротивления или прозвонки (режим с пикалкой). Если у мультиметра нет такого режима, выберите наименьшее значение сопротивления.
2. Шаг 2: Определите полярность. Для проверки диодов важно правильно подключить щупы мультиметра. Красный щуп (положительный) подключается к аноду, а черный (отрицательный) к катоду.
3. Шаг 3: Прозвоните диод в одном направлении. Подключите щупы мультиметра: красный – к аноду, черный – к катоду. Мультиметр должен издавать характерный звук или показать низкое сопротивление (обычно около 0,5-0,7 Ом).
4. Шаг 4: Прозвоните диод в обратном направлении. Поменяйте местами щупы мультиметра: красный – к катоду, черный – к аноду. В нормальном состоянии мультиметр должен показывать очень высокое сопротивление или «не прозваниваться».
5. Шаг 5: Повторите проверку для остальных диодов. Диоды в мосту могут иметь разные характеристики. Проверяйте каждый по очереди, соблюдая правильную полярность подключения.
6. Шаг 6: Интерпретируйте результаты. Если диод не издает звука или показывает высокий показатель сопротивления в обоих направлениях, он неисправен и требует замены.

Дополнительно, проверку можно выполнить в два этапа для каждого из диодов (включая тесты на блокировку или короткое замыкание), если у вас есть сомнения в точности работы мультиметра.

Тестирование диодного моста при работающем генераторе

Для тестирования диодного моста генератора при его работе нужно использовать вольтметр и амперметр. Перед началом убедитесь, что напряжение на аккумуляторе находится в пределах 12-14 В, а двигатель работает на холостых оборотах или чуть выше. Это необходимо для правильной работы генератора.

Также полезно проверить наличие пульсаций напряжения на выходе генератора. Для этого подключите осциллограф к выходу генератора и наблюдайте за графиком. В норме напряжение должно быть относительно стабильным с незначительными колебаниями. Большие колебания указывают на неисправности в диодах моста или в их схемах управления.

Наконец, важно помнить, что тестирование при работающем генераторе дает более точные результаты, так как позволяет проверить работу всех компонентов под нагрузкой. Если показатели не соответствуют нормам, необходимо заменить поврежденные диоды или сам диодный мост.

Как определить обратный ток в диодах генератора

Обратный ток в диодах генератора может значительно снизить его эффективность и привести к повреждениям. Для его выявления необходимо провести несколько тестов с помощью мультиметра. Процесс проверки включает в себя измерение напряжения на выходе генератора и исследование работы каждого диода в мосту. Ниже приведены основные шаги для диагностики.

2. Проверка диодов с помощью тестера диодов

3. Анализ работы генератора под нагрузкой

Для проверки работы диодов под реальной нагрузкой подключите генератор к устройству с фиксированным током потребления. Измерьте выходное напряжение и ток. Если напряжение падает на холостом ходу или при малой нагрузке наблюдается значительное снижение, возможно, что диоды пропускают обратный ток, что приводит к падению выходной мощности генератора.

4. Применение метода замещения

Если вы подозреваете неисправность одного из диодов, его можно временно замещать исправным, чтобы оценить его влияние на работу всего диодного моста. При этом важно следить за стабильностью работы генератора и уровнем выходного напряжения. Если после замены напряжение восстанавливается, это указывает на неисправность одного из диодов.

5. Проверка с использованием нагрузки и осциллографа

Для более точного анализа работы диодов используйте осциллограф. Подключите его к выходу генератора под нагрузкой и наблюдайте форму сигнала. При правильной работе диодов форма сигнала должна быть стабильной, без искажений и скачков. Появление искажений может свидетельствовать о наличии обратного тока.

Диагностика перегрева диодов и его последствия

Проверка температурного режима диодов: Перегрев диодов часто происходит из-за неравномерного распределения тока или низкого качества контактных соединений. При этом температура диодов может существенно превышать номинальные значения, что вызывает их повреждение. Для диагностики перегрева рекомендуется использовать инфракрасный термометр, чтобы измерить температуру диодов в процессе работы генератора. Температура выше 100°C указывает на потенциальные проблемы.

Последствия перегрева: Перегрев увеличивает вероятность повреждения не только самого диода, но и других компонентов генератора, таких как катушки и обмотки. Поврежденные диоды теряют свою способность правильно выпрямлять ток, что приводит к нестабильной работе генератора и даже его полной неисправности. На практике это может проявляться в виде отсутствия зарядки аккумулятора, перепадов напряжения и плохой работы электрооборудования автомобиля.

Рекомендации по предотвращению перегрева: Важно регулярно проверять систему охлаждения генератора и состояние диодного моста. Для предотвращения перегрева стоит убедиться, что контакты диодов чистые, не окислены и надежно закреплены. Рекомендуется также использовать диоды с повышенной теплоотдачей и устанавливать дополнительные охлаждающие элементы в местах с интенсивной нагрузкой.

Проверка схемы подключения диодного моста к генератору

Правильность подключения диодного моста к генератору критична для его корректной работы. Неправильное подключение может привести к повреждению компонентов и снижению эффективности генерации тока.

Перед проверкой схемы подключения важно удостовериться, что генератор отключён от источников питания и нагрузок. Используйте мультиметр для измерений и визуальный осмотр для проверки правильности соединений.

• Проверьте полярность подключения: Диодный мост должен быть подключён в соответствии с полярностью, указанной на схеме генератора. Для этого обычно используют маркировку на корпусе диодов: «AC» (переменный ток) и «+» / «-» (постоянный ток).
• Контакт с обмотками статора: Обмотки статора подключаются к диодному мосту через входы, обозначенные как AC. Убедитесь, что соединения надёжны и не имеют признаков окисления или износа.
• Диоды и их ориентировка: Убедитесь, что диоды установлены правильно, согласно полярности. Нарушение порядка установки может привести к короткому замыканию или неправильному выпрямлению тока.
• Проверка проводки: Все соединения должны быть выполнены с использованием проводов, соответствующих токовой нагрузке. Проверьте, чтобы провода не были перегреты или повреждены.

После визуальной проверки подключений следует использовать мультиметр для тестирования напряжений на выходах диодного моста. Замеры должны показать соответствие номинальному выходному напряжению, указанному в спецификациях генератора.

Особое внимание стоит уделить наличию токовых утечек. Чтобы выявить их, можно проверить диодный мост на предмет прохождения тока при разных режимах работы генератора. Также рекомендуется использовать осциллограф для анализа формы выходного напряжения.

В случае обнаружения неисправностей в схеме подключения диодного моста, необходимо устранить их до начала эксплуатации генератора, чтобы избежать дальнейших повреждений и потери мощности.

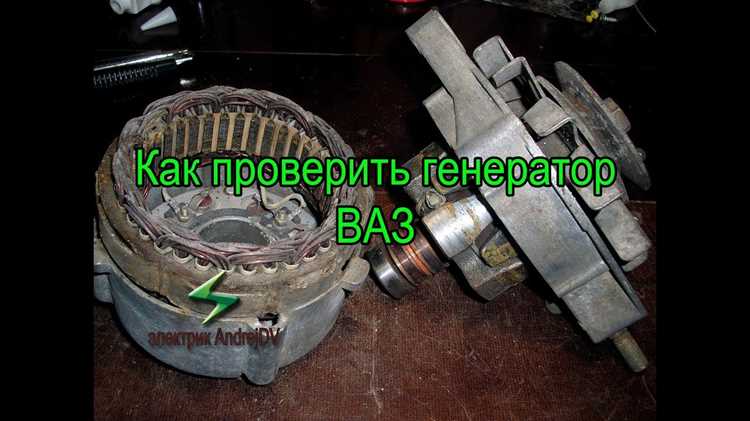

Как заменить неисправный диод в мосту генератора

Замена неисправного диода в мосту генератора требует аккуратности и точности. Для этого потребуется разобрать генератор, заменить поврежденный элемент и собрать устройство обратно. Следуйте этим шагам:

1. Отключение питания. Перед началом работ убедитесь, что аккумулятор отключен от системы. Это предотвратит короткое замыкание и другие электрические повреждения.

2. Демонтаж генератора. Снимите генератор с автомобиля, открутив все крепежные элементы. Подключения проводов следует ослабить с помощью гаечного ключа. Убедитесь, что все разъемы отсоединены аккуратно, чтобы не повредить контакты.

3. Разборка диодного моста. Открутите все винты, которые держат крышку моста. Осторожно снимите крышку, чтобы не повредить другие компоненты. Обычно внутри моста располагаются 6 элементов: 4 диода и 2 стабилизатора напряжения.

4. Проверка диодов. Используйте мультиметр для проверки каждого диода на целостность. Для этого установите прибор в режим измерения сопротивления. Включите мультиметр и проверьте сопротивление в обе стороны на каждом диоде. Если сопротивление в обе стороны одинаково или сопротивление высокое, диод неисправен.

5. Замена диода. Для замены извлеките поврежденный диод. Это можно сделать, аккуратно раскрутив его крепления с помощью паяльника или специального инструмента для удаления диодов. На его место установите новый диод с аналогичными характеристиками, не забыв при этом правильно спаять контакты.

6. Проверка работы моста. После установки нового диода, проведите тестирование работы моста. Подключите все элементы генератора обратно и проверьте его работу на автомобиле. С помощью мультиметра измерьте напряжение на выходе генератора. Если оно стабильное и соответствует норме, значит, замена прошла успешно.

7. Сборка генератора. После успешной проверки соберите диодный мост и закрутите все винты. Установите генератор обратно в автомобиль и подключите его к системе.

При соблюдении всех этих рекомендаций замена неисправного диода в мосту генератора будет выполнена качественно и безопасно.

Ремонт и профилактика диодного моста: советы по уходу

Диодный мост генератора играет ключевую роль в преобразовании переменного тока в постоянный. Для обеспечения долгосрочной работы и предотвращения поломок, регулярный уход и диагностика этого компонента крайне важны.

При осмотре диодного моста следует обращать внимание на признаки перегрева, коррозии и механических повреждений. Наиболее частыми проблемами являются обгорание контактов, трещины в диодах и перегрев из-за плохого охлаждения. Для предотвращения таких неисправностей важно следить за чистотой и состоянием элементов моста.

Перед ремонтом или заменой моста рекомендуется проводить проверку каждого диода с использованием мультиметра. При исправности диод должен проводить ток в одном направлении и блокировать в другом. Если наблюдаются утечки тока или обрыв, диод подлежит замене. Обратите внимание на состояние крепежных элементов и проводки, чтобы избежать плохих контактов.

Для профилактики необходимо регулярно очищать диодный мост от пыли и грязи. Используйте сжатый воздух или мягкую щетку для удаления загрязнений с поверхности. Также рекомендуется периодически проверять уровень напряжения на выходе генератора, чтобы вовремя выявить возможные сбои в работе системы.

Если вы заметили повышение температуры диодного моста во время работы генератора, это может указывать на перегрузку или недостаточное охлаждение. В таких случаях стоит проверить вентилятор и систему охлаждения генератора на предмет загрязнений или неисправностей.

Для замены диодного моста важно использовать только оригинальные или совместимые детали, соответствующие характеристикам вашего генератора. После установки нового моста выполните тестирование системы и убедитесь в отсутствии утечек тока и стабильной работе генератора.

Вопрос-ответ:

Как проверить диодный мост генератора на исправность?

Для проверки диодного моста генератора, необходимо сначала отключить его от аккумулятора и системы зарядки. Далее, с помощью мультиметра, измеряют сопротивление между выводами диодов в обе стороны. При правильной работе диоды должны пропускать ток в одном направлении, а в другом — блокировать его. Если мультиметр показывает обратное сопротивление, то диод поврежден и подлежит замене.

Какие симптомы указывают на неисправность диодного моста генератора?

Если диодный мост неисправен, это может привести к нестабильной работе генератора. Вы можете заметить, что аккумулятор не заряжается должным образом, либо зарядка происходит с перебоями. Также возможен выход из строя некоторых электронных компонентов автомобиля из-за нестабильного напряжения. Иногда появляется странный звук от генератора или запах перегрева. В таких случаях стоит проверить диодный мост.

Можно ли заменить диодный мост генератора самостоятельно?

Заменить диодный мост можно, если есть опыт работы с автомобильной электрикой и необходимое оборудование. Обычно процесс включает снятие генератора, разборку его корпуса, извлечение старого моста и установку нового. Однако, если вы не уверены в своих силах, лучше доверить эту работу специалисту, чтобы избежать повреждения других компонентов автомобиля.

Как измерить напряжение на выходе генератора при проверке диодного моста?

Для этого нужно подключить мультиметр к выводам генератора (положительный контакт — к плюсу, отрицательный — к минусу). Затем запустите двигатель и замерьте напряжение. Нормальное значение для автомобиля обычно составляет от 13,8 до 14,5 В. Если напряжение значительно ниже или выше этого диапазона, это может свидетельствовать о неисправности диодного моста или других компонентов зарядной системы.

Как понять, что диодный мост генератора перегревается?

Перегрев диодного моста можно определить по запаху гари или резкому увеличению температуры генератора. Также на приборной панели могут появиться сигналы о проблемах с зарядкой. В таких случаях важно сразу остановиться, чтобы не повредить аккумулятор или другие системы автомобиля. Если генератор продолжает работать с перегревом, это может привести к его поломке.

Как правильно проверить диодный мост генератора на работоспособность?

Для проверки диодного моста генератора нужно выполнить несколько шагов. Во-первых, следует отключить аккумулятор и снять генератор с автомобиля. Затем необходимо проверить его на наличие повреждений или следов перегрева. После этого можно измерить сопротивление каждого из диодов с помощью мультиметра. Важно, чтобы сопротивление было разным в обеих направлениях: в одном направлении сопротивление должно быть высоким (индикатор диода), а в другом — низким (прохождение тока). Если мультиметр показывает одинаковое сопротивление в обеих направлениях, это означает, что диод вышел из строя и его нужно заменить. Также стоит проверить целостность всех соединений и контактов, так как даже небольшой дефект в цепи может привести к неисправности.
