Подключение камеры заднего вида к навигатору позволяет водителю видеть пространство позади автомобиля без дополнительных дисплеев. Это особенно актуально для головных устройств с функцией видеовхода. Подключение возможно как по кабелю RCA, так и через беспроводной передатчик, в зависимости от модели камеры и навигатора.
Для работы системы требуется наличие видеовхода (чаще всего AV-in) на навигаторе. Большинство камер работают по стандарту NTSC, реже – PAL. Перед подключением следует проверить, какой формат поддерживает конкретное устройство. Камера получает питание от заднего хода – это обеспечивает автоматическое включение изображения при включении задней передачи.
Камера подключается тремя проводами: видеосигнал (жёлтый разъём RCA), питание (обычно красный) и масса (чёрный). Питание подаётся от фонаря заднего хода, поэтому требуется аккуратно подключиться к соответствующим проводам. В случае беспроводного соединения приёмник устанавливается возле навигатора, а передатчик – в багажнике рядом с камерой. Оба устройства также нуждаются в питании.
Если навигатор работает на Android, возможна установка дополнительного приложения для автоматического отображения изображения с камеры. Некоторые устройства распознают сигнал по видеовходу без дополнительного ПО, переключаясь автоматически при подаче напряжения. Важно проверить совместимость камеры и устройства заранее, чтобы избежать проблем с отображением сигнала или задержкой картинки.
Проверка совместимости камеры и навигатора
Перед подключением камеры заднего вида необходимо убедиться, что она совместима с конкретной моделью навигатора. Несовпадение интерфейсов или форматов сигнала приведёт к отсутствию изображения или его искажению.
- Уточните тип видеовхода навигатора. Большинство моделей используют разъём RCA (тюльпан), реже – mini-USB или специальные проприетарные интерфейсы.
- Проверьте поддерживаемый видеосигнал. Навигаторы чаще всего работают с аналоговым сигналом в формате NTSC. Если камера передаёт сигнал в PAL, изображение может не отображаться. Некоторые устройства поддерживают оба формата, но это нужно проверить в технической документации.
- Убедитесь в наличии функции автоматического переключения на видеовход при включении задней передачи. Навигатор должен иметь соответствующий триггерный вход или программную настройку.
- Сравните рабочее напряжение камеры и навигатора. Стандартное питание камеры – 12 В. Некоторые навигаторы могут иметь ограничения по току или требовать стабилизированное напряжение.
- Если камера беспроводная, удостоверьтесь, что приёмник соответствует частоте и протоколу передатчика. Разные производители используют разные технологии передачи данных.
Невозможность прямого подключения не всегда означает полную несовместимость. В некоторых случаях проблему можно решить через переходники, видеоконвертеры или дополнительное питание с фильтрацией. Однако такие решения увеличивают сложность установки и требуют дополнительных проверок на помехоустойчивость.
Выбор типа подключения: проводное или беспроводное
Проводное подключение обеспечивает стабильную передачу сигнала без задержек и помех. Камера соединяется с навигатором коаксиальным или AV-кабелем, который нужно протянуть от задней части автомобиля до головного устройства. Такой вариант особенно надёжен при установке на автомобили без металлических преград в кузове между камерой и навигатором.
Для подключения потребуется наличие видеовхода на навигаторе (обычно разъём RCA) и питание камеры от фонаря заднего хода. Минус – необходимость разбирать часть салона, прокладывая кабель, что занимает больше времени и требует аккуратности.
Беспроводное подключение избавляет от кабеля между камерой и навигатором. Используются передатчик и приёмник сигнала на частоте 2.4 ГГц. Питание камеры всё так же подключается к цепи заднего хода, а приёмник – к видеовходу навигатора. Такой способ удобен при установке своими силами и на автомобилях с труднодоступной проводкой.
Однако беспроводная передача чувствительна к помехам от Wi-Fi и Bluetooth, особенно в городских условиях. Возможны задержки сигнала или его прерывания. Это важно учитывать при выборе комплекта для использования в плотном трафике.
Если приоритет – надёжность и качество изображения, предпочтение стоит отдать проводному варианту. Если же важна простота установки и автомобиль позволяет разместить передатчик и приёмник без экранирования – беспроводной комплект может быть приемлемым решением.

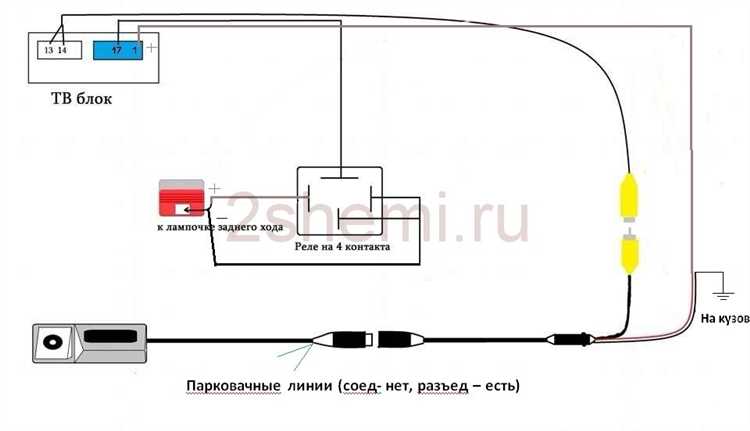

Подключение камеры к электропитанию автомобиля
Камера заднего вида требует стабильного питания 12 В. Наиболее распространённый способ подключения – через провод реверса (лампы заднего хода), который активируется при включении задней передачи. Это обеспечивает автоматическое включение камеры при необходимости.
Порядок подключения:
- Определить провод питания лампы заднего хода с помощью мультиметра или контрольки. Обычно он находится в жгуте проводки багажника.
- Подключить красный провод камеры (питание +12 В) к этому проводу. Для надёжности рекомендуется использовать пайку или герметичные клеммы типа Scotchlok.
- Чёрный провод (масса) подключить к ближайшему кузовному болту с хорошим контактом с металлом. Очистить место от краски до металла перед закреплением.
Если камера комплектуется дополнительным управляющим проводом для навигатора (обычно тонкий красный провод, проходящий вдоль видеокабеля), его также следует подключить к источнику 12 В от лампы заднего хода. Это обеспечивает сигнал включения на дисплей навигатора.
При использовании беспроводного передатчика питание подключается аналогичным способом: передатчик питается от лампы заднего хода, а приёмник – от навигатора или ближайшего источника 12 В в передней части салона.
В случае, если навигатор или монитор не поддерживает автоматическое включение по видеосигналу, может потребоваться прокладка дополнительного управляющего провода.
- Провода следует защищать гофрой и фиксировать хомутами вдоль штатной проводки.
- Для предотвращения помех и самопроизвольного включения камеры желательно использовать фильтр помех или стабилизатор напряжения.
Прокладка видеокабеля от камеры к навигатору
Для корректной передачи сигнала от камеры заднего вида к навигатору требуется аккуратная прокладка видеокабеля RCA. Начинать рекомендуется с задней части автомобиля, закрепляя кабель от камеры вдоль штатной проводки. Использовать следует пластиковые стяжки или гофротрубу, чтобы исключить повреждение изоляции при вибрациях и перепадах температуры.
Кабель необходимо проводить через технологические отверстия в кузове или просверливать отдельные, если это не предусмотрено конструкцией. При прохождении через металлические панели нужно устанавливать резиновые уплотнители во избежание перетирания.
Далее провод укладывается вдоль порогов салона. Панели порогов обычно держатся на защёлках и легко демонтируются. Под ними прокладывается видеокабель с минимальными изгибами. Следует избегать прокладки рядом с проводами питания, особенно высоковольтными, чтобы исключить наводки и помехи на видеосигнал.
При прокладке через переднюю часть салона важно оставить запас длины у разъёма – это упростит подключение к навигатору и не вызовет натяжения кабеля при его установке. Видеовход навигатора может находиться сзади устройства или сбоку – следует учитывать это при прокладке. Соединение фиксируется надёжно, предпочтительно с использованием термоусадочной трубки или изоленты, чтобы исключить отсоединение на кочках.
Настройка навигатора для отображения изображения с камеры
После физического подключения камеры к навигатору необходимо активировать видеовход и выбрать корректный источник сигнала. Большинство навигаторов с поддержкой AV-входа автоматически переключаются на изображение с камеры при подаче сигнала на соответствующий видеовход, но в ряде моделей требуется ручная настройка.
Войдите в меню настроек устройства и найдите раздел, связанный с видеоисточниками или входами. Название может варьироваться: «AV-IN», «Вход видео», «Камера заднего вида», «Reverse Camera» и т.п. Убедитесь, что данный вход активирован и установлен в режим автоматического переключения при подаче сигнала.
Если навигатор поддерживает функции парковочной разметки, можно включить отображение направляющих линий. Это делается в том же разделе настроек, где включается видеовход. В некоторых моделях возможно ручное смещение или настройка цвета линий.
Убедитесь, что тип видеосигнала (NTSC или PAL) соответствует формату камеры. Неверный выбор приведёт к искажённому изображению или полному его отсутствию. В случае отсутствия изображения стоит попробовать изменить формат вручную в разделе видеопараметров.
На завершающем этапе проверьте работу системы: включите заднюю передачу и дождитесь переключения изображения на экран. При необходимости скорректируйте яркость, контраст и цветопередачу в меню дисплея навигатора для получения максимально читаемой картинки.
Диагностика распространённых проблем после установки
Если изображение с камеры заднего вида не отображается на навигаторе, проверьте целостность видеокабеля и надежность подключений. Осмотрите разъёмы на предмет загрязнений, окисления или повреждений контактов.
При мерцании или искажении картинки причиной часто становится плохое заземление камеры или нестабильное питание. Проверьте провода питания камеры, убедитесь в наличии устойчивого контакта с массой автомобиля.
Отсутствие автоматического переключения на камеру при включении задней передачи связано с неправильным подключением сигнала включения заднего хода. Проверьте наличие +12 В на управляющем проводе камеры при включении передачи.
Если изображение перевёрнуто или зеркально отражено, настройте параметры навигатора в разделе отображения камеры, изменив режим поворота или зеркального отображения видео.
При помехах и шуме на видео возможна проблема с экранировкой видеокабеля или наводками от силовых проводов. Используйте экранированный кабель и проложите его отдельно от проводки высокого напряжения.
Если камера не запускается, измерьте напряжение на её клеммах во время работы заднего хода. Отсутствие питания требует проверки предохранителей и контактов в цепи питания камеры.
При слабом изображении или недостаточной видимости проверьте чистоту объектива камеры, а также настройку яркости и контрастности в меню навигатора.
Вопрос-ответ:
Какие виды подключения камеры заднего вида к навигатору существуют и чем они отличаются?
Существует два основных способа подключения камеры к навигатору: проводное и беспроводное. Проводное подключение предполагает использование видеокабеля, который передаёт сигнал напрямую от камеры к устройству. Такой способ обеспечивает стабильное изображение без задержек, но требует прокладки кабеля по автомобилю, что может быть неудобно. Беспроводное подключение реализуется с помощью радиосигнала или Wi-Fi, что упрощает монтаж и исключает необходимость прокладывать провода, однако может возникать помехи или снижение качества изображения в зависимости от условий и помех в салоне автомобиля.
Как правильно выбрать место для установки камеры заднего вида, чтобы изображение было максимально информативным?

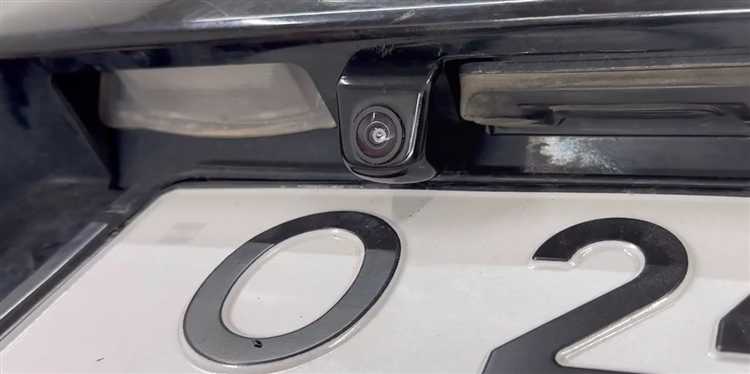

Камеру обычно устанавливают на задней части автомобиля, чаще всего над номерным знаком или на заднем бампере, с небольшим наклоном вниз. Это позволяет видеть пространство непосредственно за автомобилем и минимизировать мёртвые зоны. При выборе места важно обеспечить прочное крепление и защиту от влаги и грязи. Также стоит проверить, чтобы камера не закрывала элементы освещения и не мешала другим устройствам автомобиля.
Почему изображение с камеры не появляется на экране навигатора после подключения?
Причин может быть несколько. Первое — неверное подключение видеокабеля или питания камеры. Нужно убедиться, что все разъёмы плотно вставлены и кабели не повреждены. Второе — в настройках навигатора может не быть активирован режим отображения видео с камеры заднего вида. Следует зайти в меню настроек и проверить, что функция включена. Третье — камера или навигатор могут быть несовместимы по сигналу или формату видео. В таком случае стоит уточнить технические характеристики устройств и, возможно, приобрести адаптер или совместимую камеру.
Как организовать питание камеры заднего вида, чтобы она включалась только при заднем ходе?
Для автоматического включения камеры при включении задней передачи питание обычно подключают к проводу фонаря заднего хода. При включении передачи на этот провод подается напряжение, и камера получает питание. Для этого нужно найти провод заднего фонаря, проверить напряжение тестером, затем сделать правильное подключение через предохранитель. Такой способ позволяет камере автоматически активироваться при движении назад и отключаться, когда машина движется вперёд или стоит.
