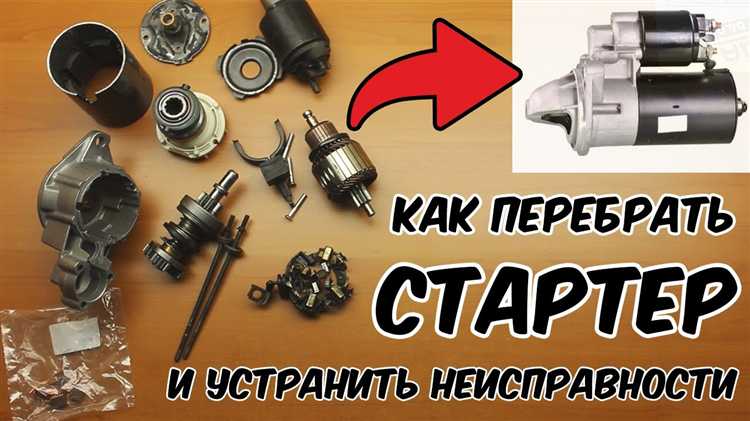

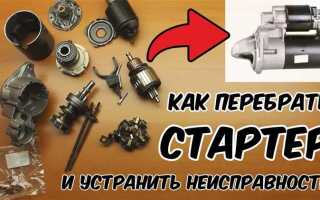

Разбор стартера модели 7 требует точности и внимательности, поскольку неправильная разборка может привести к повреждениям деталей или затруднениям при сборке. В этом руководстве мы подробно рассмотрим каждый шаг, чтобы процесс был максимально простым и понятным.
Перед началом разборки убедитесь, что у вас есть все необходимые инструменты, такие как ключи, отвертки, пассатижи и защитные средства (перчатки и очки). Также рекомендуется отключить аккумулятор автомобиля, чтобы избежать короткого замыкания или удара током.
Стартер модели 7 состоит из нескольких ключевых элементов: корпуса, щеточного узла, ротора и статора. Важно правильно зафиксировать стартер при разборке, чтобы не повредить его детали. Начинать следует с откручивания креплений и ослабления корпуса, чтобы можно было получить доступ к внутренним компонентам.
После того как корпус будет снят, необходимо аккуратно извлечь ротор и статора, проверяя каждый элемент на наличие износа. Если заметны повреждения или износ, их следует заменить. Щеточный узел нужно осмотреть на наличие следов износа, так как его состояние напрямую влияет на эффективность работы стартера.
Детали стартера модели 7 легко могут быть повреждены при неаккуратной разборке, поэтому важно соблюдать осторожность. Придерживайтесь последовательности действий, чтобы избежать ошибок, которые могут затруднить повторную сборку устройства.
Подготовка к разбору стартера: инструменты и меры безопасности
Перед началом разборки стартера модели 7 убедитесь, что у вас есть все необходимые инструменты. Для работы понадобятся: набор отверток с различными насадками, ключи, набор гаечных ключей, шлицевые и крестовые отвертки, и маленький молоток. Важно, чтобы инструменты были в хорошем состоянии, а размеры подходили для каждого элемента стартера.
Для демонтажа стартера также потребуется средство для очистки деталей (например, WD-40) и контейнер для мелких частей. Подготовьте рабочую поверхность: установите освещённое место, защитив его от грязи и пыли. Рекомендуется использовать антисептические и химические средства для защиты деталей от коррозии.
Безопасность – главный приоритет. Перед тем как начать, отключите аккумулятор, чтобы избежать коротких замыканий. Используйте защитные перчатки и очки, чтобы избежать травм от случайных ударов или попадания частиц в глаза. При разборке электродеталей будьте осторожны с проводами, чтобы не повредить изоляцию. Если стартер имеет элементы, работающие под напряжением, лучше работать с ним в перчатках с изоляцией.
Убедитесь, что место для работы чистое и не переполнено лишними предметами. Это поможет избежать случайных повреждений деталей и инструментов. Не спешите, действуйте аккуратно и методично. Регулярно проверяйте детали стартера на наличие повреждений или износа, чтобы избежать ошибок при сборке после разборки.
Отключение аккумулятора и снятие стартера с автомобиля
Перед началом работы обязательно отключите аккумулятор автомобиля, чтобы избежать короткого замыкания и других электрических проблем. Для этого сначала снимите отрицательную клемму (минус) с аккумулятора, используя ключ подходящего размера. Это предотвратит возможность замыкания при работе с проводами стартера.
После отключения аккумулятора приступите к снятию стартера. Стартер, как правило, крепится на несколько болтов. Найдите крепежные элементы, которые держат стартер на месте. Используйте ключи или торцевые головки подходящего размера, чтобы ослабить и открутить эти болты.
После того как болты сняты, аккуратно извлеките стартер из монтажного отсека. Обратите внимание на расположение проводов и кабелей, подключенных к стартеру. Прежде чем полностью удалить стартер, отсоедините все провода, начиная с положительного (плюс) кабеля, используя отвертку или ключ. При этом следите, чтобы не повредить контакты или проводку.
Важно не спешить и убедиться, что стартер снят правильно. Нерешённые проблемы с проводкой или крепежами могут привести к неисправностям при установке нового стартера.
Демонтаж внешних элементов стартера
Перед снятием внешних элементов стартера необходимо обеспечить доступ к его корпусу, освободив все крепежные детали. Начните с откручивания болтов, фиксирующих проводку и внешние элементы, такие как защитные крышки и соединительные блоки. Для этого используйте ключи нужного размера и отвертки, чтобы избежать повреждения резьбы и соединений.
После того как провода отсоединены, снимите крышки, если они имеются. Обратите внимание на их расположение, чтобы при сборке позже не возникло трудностей. Важно запомнить или отметить, какие из проводов были подключены к каким клеммам.
Особое внимание уделите защите от повреждений элементов, таких как стартерные реле и клапаны. При демонтаже внешних частей аккуратно извлекайте их из корпуса, чтобы не нарушить герметичность или не повредить контактные элементы.
После снятия всех внешних деталей убедитесь, что корпус стартера освобожден от всех лишних частей и проводки. Это позволит безопасно перейти к следующему этапу разборки, не рискуя повреждениями деталей или механизма.
Разборка корпуса стартера: пошаговый процесс
Перед разборкой корпуса стартера убедитесь в отключении аккумулятора, а также в наличии всех необходимых инструментов. Для выполнения данной операции потребуется стандартный набор отверток, ключей и приспособлений для снятия зажимов.
Шаг 1: Снятие защитной крышки
- Используйте отвертку для откручивания болтов, фиксирующих защитную крышку корпуса стартера.
- Аккуратно снимите крышку, избегая повреждения прилегающих частей. Храните все крепежные элементы в отдельной емкости.
Шаг 2: Отключение проводов
- Отсоедините все провода, подключенные к корпусу стартера. Для этого ослабьте и открутите гайки и болты с использованием соответствующих инструментов.
- Отметьте расположение проводов, чтобы избежать ошибок при сборке.
Шаг 3: Откручивание крепежей
- Используйте ключи и отвертки для откручивания всех болтов и винтов, которые держат корпус стартера.
- Обычно это центральные болты и дополнительные крепления, которые фиксируют корпус и его элементы. Работайте аккуратно, чтобы не повредить внутренние детали.
Шаг 4: Разделение корпуса
- После снятия крепежей аккуратно разделите корпус стартера. Используйте пластиковую или деревянную палочку для аккуратного расшатывания частей корпуса, если они слишком сильно сидят друг в друге.
- Не применяйте чрезмерную силу, чтобы не повредить внутренние механизмы или корпус.
Шаг 5: Проверка на повреждения
- После разделения корпуса тщательно осмотрите внутренние компоненты, такие как щетки, якорь и редуктор. На этом этапе можно выявить повреждения или износ деталей.
- Запишите все поврежденные элементы, чтобы заменить их при сборке или ремонте.
Шаг 6: Очистка корпуса
- Перед сборкой рекомендуется очистить все поверхности корпуса от загрязнений, масла и металлических частиц. Используйте специализированные очистители и мягкие ткани.
- Особенно важно очищать места, где будут устанавливать новые детали или комплектующие.
После выполнения всех шагов, корпус стартера будет разобран, и можно переходить к следующему этапу – проверке и ремонту внутренних механизмов.
Извлечение и осмотр внутренних механизмов стартера
После демонтажа внешних элементов стартера следует приступить к извлечению и осмотру внутренних механизмов. Это важный этап, который позволяет оценить состояние основных компонентов устройства, таких как якорь, щетки, редуктор и соленоид. Следуйте четким инструкциям, чтобы избежать повреждения деталей и обеспечить качественное обслуживание.
1. Первым шагом извлеките якорь, аккуратно поддев его инструментом или руками, в зависимости от конструкции стартера. Убедитесь, что якорь не имеет значительных повреждений или износа на обмотках. Признаки износа могут включать наличие глубоких следов на корпусе или ощутимый люфт при вращении.
2. Далее проверьте состояние щеток. Если щетки сильно изношены, замените их. Износ щеток может привести к плохому контакту и снижению мощности стартера. Убедитесь, что щетки свободно перемещаются по своим пазам и не имеют трещин или повреждений.
3. Осмотрите редуктор, который отвечает за передачу вращения от якоря к ведущему валу. Обратите внимание на зубья шестерен: они не должны быть изношены или повреждены. Легкий люфт в редукторе допустим, но при наличии чрезмерных заеданий или стуков рекомендуется его замена или ремонт.
4. После осмотра редуктора осмотрите соленоид стартера. Он должен работать без задержек, и его контакты должны быть чистыми, без коррозии. Если соленоид не реагирует на подачу питания, это может свидетельствовать о неисправности его катушки или внутренних контактов.
5. Завершите осмотр всех внутренних элементов чисткой. Используйте сжатый воздух для удаления пыли и грязи, особенно в области якоря и редуктора. Не применяйте агрессивные химические вещества, так как это может повредить чувствительные компоненты.
По завершении осмотра замените все поврежденные или изношенные детали. Если все механизмы находятся в рабочем состоянии, продолжайте сборку стартера, убедившись, что все элементы надежно установлены и функционируют правильно.

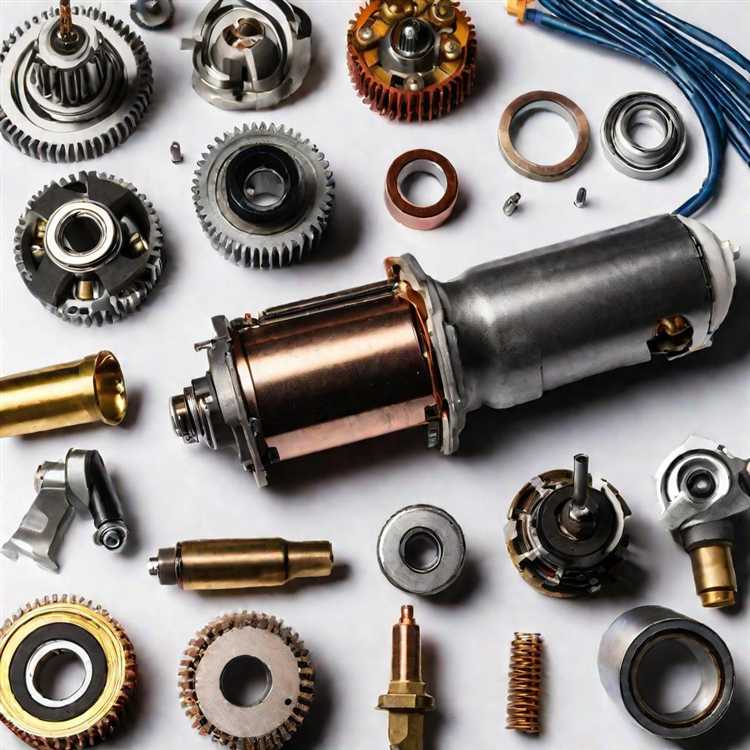

Очистка и замена изношенных компонентов
После того как стартер разобран, необходимо провести очистку его компонентов от загрязнений и износа. Прежде всего, уделите внимание щеткам, коллектору, втулкам и бендиксу. Эти элементы часто подвергаются значительному износу, что может привести к ухудшению работы стартера.
Щетки следует тщательно осмотреть на наличие износа или трещин. Если их длина уменьшена до минимально допустимой, их нужно заменить. Для этого аккуратно извлеките щетки из корпуса и установите новые, убедившись в их правильной ориентации относительно коллектора.
Коллектор должен быть чистым и не иметь видимых повреждений. Для его очистки используйте мягкую щетку или ткань, чтобы удалить пыль и угольные отложения. Если на коллекторе присутствуют глубокие царапины или следы коррозии, его нужно будет отшлифовать до состояния, когда поверхность станет ровной.
Втулки проверяются на наличие люфта. Если втулка имеет значительный износ, стартер будет работать с шумом и вибрацией. В таком случае необходимо заменить втулки на новые, соответствующие стандартам модели 7. При этом важно использовать смазку для уменьшения трения и продления срока службы втулок.
Бендикс проверяется на наличие заеданий. Если он не двигается плавно, его нужно заменить. При этом следует также осмотреть вал на наличие повреждений, так как он напрямую влияет на работу бендикса. При установке нового бендикса не забывайте нанести на его элементы специальную смазку.
Все компоненты, которые подверглись износу или имеют повреждения, необходимо заменять на новые. Это гарантирует, что стартер будет функционировать без сбоев. После завершения очистки и замены всех изношенных частей, соберите стартер в обратном порядке, убедившись, что все детали находятся на своих местах и не имеют люфта.
Сборка стартера и установка на место
После того как все компоненты стартера были осмотрены, очищены и заменены, можно приступать к сборке устройства. Важно соблюдать правильную последовательность и внимательность при установке всех частей. Следуйте шагам, указанным ниже.
Шаг 1: Установка втягивающего реле
На первом этапе соберите втягивающее реле, убедившись, что его контактные группы чистые и не повреждены. Разместите реле на корпусе стартера так, чтобы его электрические соединения совпали с предназначенными отверстиями. Закрепите его с помощью винтов, но не затягивайте их слишком сильно, чтобы не повредить детали.
Шаг 2: Установка якоря
Проверьте якорь на отсутствие повреждений. Убедитесь, что он вращается свободно в руках. Поместите якорь в корпус стартера, осторожно устанавливая его в заготовленное место. При этом важно следить, чтобы не произошло смещения обмоток якоря. Аккуратно зафиксируйте якорь с помощью крепежных элементов.
Шаг 3: Установка щеток и щеткодержателя
Щетки должны быть размещены в щеткодержателе таким образом, чтобы они не перекашивались. Установите щеткодержатель в корпус стартера, убедившись, что щетки полностью контактируют с якорем. Не допускайте перекоса щеток, так как это может привести к их быстрому износу.
Шаг 4: Проверка зазоров и регулировка
После сборки стартера важно проверить зазоры между частями. Особенно уделите внимание зазорам между щетками и якорем. При необходимости отрегулируйте положение щеткодержателя, чтобы обеспечить равномерный контакт щеток с коллектором якоря. Проверьте плавность вращения якоря без заеданий.
Шаг 5: Закрытие корпуса стартера
Когда все компоненты установлены и отрегулированы, закройте корпус стартера, аккуратно устанавливая крышку. Зафиксируйте крышку с помощью всех предусмотренных винтов и болтов, убедившись, что все элементы надежно закреплены.
Шаг 6: Установка стартера на автомобиль
При установке стартера на автомобиль используйте правильный порядок подключения проводов и крепежных элементов. Подсоедините электрические кабели к соответствующим клеммам на стартере, начиная с минусового кабеля. Убедитесь, что все соединения надежны и зафиксированы.
Перед окончательной установкой стартера на автомобиль, проверьте его работу на стенде, если это возможно. Убедитесь, что все элементы функционируют должным образом и стартер вращается без лишних шумов.
Вопрос-ответ:
Как правильно подготовить стартер к разбору?
Перед тем как начать разборку стартера модели 7, убедитесь, что автомобиль стоит на ровной поверхности, а аккумулятор отключен. Для этого снимите минусовую клемму аккумулятора. Также подготовьте необходимые инструменты, такие как отвертки, ключи, перчатки и защитные очки.
Как извлечь стартер с автомобиля без повреждений?
Чтобы извлечь стартер, сначала ослабьте крепежные болты, удерживающие его в корпусе. Затем аккуратно извлеките стартер из его креплений, следя за тем, чтобы не повредить провода или другие компоненты, к которым он подключен. Если стартер застрял, попробуйте слегка потрясти его, но не применяйте излишнее усилие.
Что делать, если стартер не крутит двигатель?
Если стартер не крутит двигатель, первым делом проверьте его питание. Убедитесь, что аккумулятор в хорошем состоянии и заряжен. Также проверьте, не ослаблены ли контакты на стартере или проводах. В некоторых случаях стартер может выйти из строя, и его потребуется заменить.
Как очистить стартер от грязи и загрязнений?
Для очистки стартера используйте мягкую щетку и специализированные чистящие средства, которые безопасны для электрооборудования. Также можно использовать сжатый воздух для удаления пыли и грязи из труднодоступных мест. Не стоит применять сильные химикаты, которые могут повредить детали стартера.
Какие детали нужно проверить при разборке стартера?
При разборке стартера стоит внимательно осмотреть якорь, щетки, редуктор и соленоид. Убедитесь, что на этих компонентах нет признаков износа или повреждений. Если обнаружены трещины, потертости или другие дефекты, замените детали перед сборкой стартера обратно.
Как правильно подготовить стартер модели 7 к разбору?
Перед разбором стартера модели 7 необходимо обеспечить безопасность работы и подготовить необходимые инструменты. Во-первых, отключите аккумулятор автомобиля, чтобы избежать случайных замыканий. Затем соберите инструменты: отвертки, гаечные ключи, специальные щипцы и прочее. Обязательно используйте защитные перчатки и очки, чтобы избежать травм. Также стоит проверить наличие и исправность осветительных приборов, если разборка будет происходить в условиях низкой видимости. После подготовки можно приступить к снятию стартера с автомобиля.
