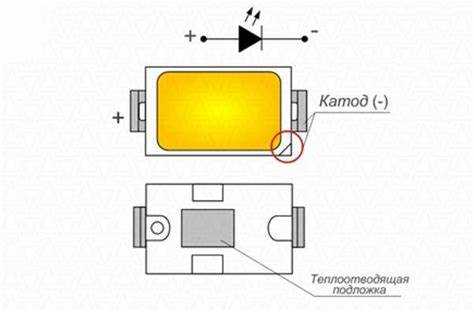

Как ограничить ток на светодиоде

Светодиоды чувствительны к превышению тока: даже кратковременное увеличение может привести к перегреву и разрушению кристалла. Поэтому стабильное ограничение тока – обязательное условие при их подключении. Простое подключение светодиода напрямую к источнику питания недопустимо даже при соблюдении номинального напряжения. Причина – нелинейная вольт-амперная характеристика, из-за которой малейшее повышение напряжения резко увеличивает ток.

Наиболее доступный способ ограничения – резистор, последовательно включённый с диодом. Расчёт его сопротивления производится по закону Ома: R = (U_пит – U_диода) / I_н, где U_пит – напряжение питания, U_диода – прямое напряжение светодиода, I_н – желаемый рабочий ток. Например, для белого светодиода (U_диода ≈ 3,2 В) при питании от 12 В и токе 20 мА нужен резистор 440 Ом с мощностью не менее 0,25 Вт.

При необходимости повышения эффективности применяются более сложные схемы, такие как токовые стабилизаторы на транзисторах или микросхемах. Они обеспечивают постоянный ток независимо от изменения напряжения питания и характеристик светодиода. Особенно это актуально в условиях нестабильного источника питания или при питании нескольких светодиодов в цепи.

В импульсных схемах предпочтительнее использовать специализированные драйверы светодиодов. Они поддерживают стабильный ток и снижают тепловые потери. Например, микросхемы типа PT4115 или LM3406 позволяют управлять яркостью, подключать светодиоды в цепь с общим катодом и использовать диммирование по ШИМ.

Выбор способа ограничения тока зависит от типа источника питания, требуемой стабильности, условий эксплуатации и стоимости компонентов. Учитывать эти параметры необходимо на этапе проектирования, чтобы обеспечить надёжную и долговечную работу светодиода.

Расчёт номинала резистора для одиночного светодиода

Для питания одиночного светодиода необходимо включить последовательно токоограничивающий резистор. Его номинал рассчитывается по формуле: R = (U_пит — U_диода) / I_диода, где:

U_пит – напряжение питания (например, 12 В);

U_диода – прямое падение напряжения на светодиоде (обычно 1,8–3,3 В в зависимости от цвета);

I_диода – желаемый рабочий ток (чаще всего 10–20 мА для стандартных светодиодов).

Например, при питании от 9 В и использовании красного светодиода с прямым напряжением 2 В и током 15 мА, расчет будет следующим:

R = (9 В — 2 В) / 0,015 А = 467 Ом.

Ближайшее стандартное значение по ряду E24 – 470 Ом. Выбор большего номинала предпочтительнее: это снизит ток и продлит срок службы светодиода.

Для расчёта мощности резистора применяется формула: P = I² × R. В приведённом примере: P = 0,015² × 470 ≈ 0,106 Вт. Следует использовать резистор с запасом по мощности не менее в два раза, то есть 0,25 Вт или больше.

При нестабильном источнике питания рекомендуется пересчитать номинал, учитывая максимально возможное напряжение, чтобы исключить превышение допустимого тока для светодиода.

Использование стабилизатора тока на базе LM317

Микросхема LM317 может использоваться не только как стабилизатор напряжения, но и как простой линейный стабилизатор тока для питания светодиодов. Схема подключения минимальна: LM317, один резистор и источник питания с напряжением выше суммарного прямого напряжения светодиодов минимум на 3 В.

Резистор следует подбирать с мощностью не менее чем в два раза выше расчетной: P = I² × R. При 320 мА и 3.9 Ом мощность составляет ~0.4 Вт, значит, следует использовать резистор минимум на 1 Вт. Это снижает риск перегрева и увеличивает надёжность схемы.

LM317 требует разницы между входным и выходным напряжением минимум 3 В. Например, если суммарное прямое напряжение светодиодов – 9 В, блок питания должен выдавать не менее 12 В. Слишком высокое входное напряжение приведёт к избыточному рассеянию мощности на корпусе микросхемы, что потребует установки радиатора.

Подключать светодиоды нужно последовательно, если позволяет напряжение питания. При параллельном подключении необходимо использовать отдельный стабилизатор тока на LM317 для каждой цепи, иначе возможен неравномерный ток и перегрев отдельных светодиодов.

Стабилизатор тока на LM317 – доступное и надёжное решение, особенно при питании мощных светодиодов, где важно строгое ограничение тока. Он обеспечивает плавный запуск, защиту от скачков напряжения и стабильно удерживает ток в заданных пределах.

Ограничение тока с помощью полевого транзистора

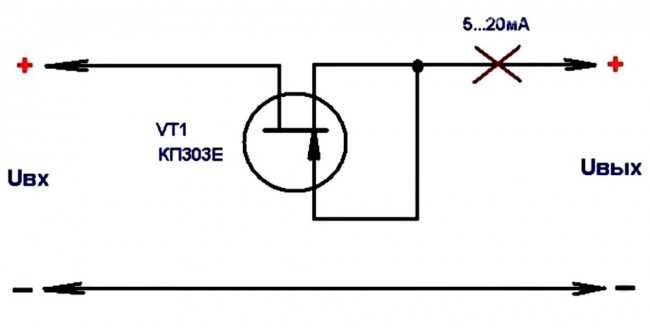

Полевой транзистор (FET) можно использовать для ограничения тока, создавая аналог простого стабилизатора тока. Особенно удобно применять n-канальный MOSFET в режиме насыщения, где ток определяется внешними элементами, а не напрямую напряжением на нагрузке.

Основная идея заключается в управлении током через сток за счёт напряжения на истоке, стабилизируемого с помощью резистора. При этом транзистор работает как аналог активного резистора, автоматически поддерживая заданный ток.

Устанавливается резистор R_s между истоком и землёй.
Затвор подключается к постоянному опорному напряжению, превышающему напряжение исток-земля на необходимую величину.
Когда ток через светодиод увеличивается, падает большее напряжение на R_s, и транзистор частично закрывается, ограничивая ток.

Для расчёта тока срабатывания используется формула:

I = (V_GS(th) - V_G)/R_s

где:

V_GS(th) – пороговое напряжение открытия MOSFET;
V_G – напряжение на затворе;
R_s – сопротивление истокового резистора.

Если требуется жёсткое ограничение тока, можно использовать схему с операционным усилителем, управляющим затвором транзистора. Это повышает точность, но усложняет реализацию.

Подход особенно полезен при питании мощных светодиодов с большим током, где резистор приводит к значительным потерям мощности. MOSFET позволяет реализовать более эффективное решение с меньшим тепловыделением.

Применение микросхемы с токовой защитой

Микросхемы с встроенной токовой защитой позволяют обеспечить стабильную работу светодиода и защиту от перегрузок без внешних ограничивающих резисторов. Такие компоненты особенно полезны при питании светодиодов от нестабильных источников или при работе с несколькими светодиодами в цепи.

Примером может служить интегральный стабилизатор типа A2982, CAT4101 или ZXLD1350. Эти микросхемы рассчитаны на работу в режиме источника тока и способны поддерживать заданный ток независимо от изменения напряжения питания и сопротивления нагрузки.

ZXLD1350: предназначена для управления мощными светодиодами, работает в широком диапазоне входных напряжений (до 60 В), поддерживает ток до 1,2 А, интегрированный ШИМ-контроль яркости.
TP4056: не является специализированной для светодиодов, но подходит для управления током в схемах с литий-ионными источниками, например, при зарядке и одновременной питании маломощного светодиода.

I_LED = 1000 / R_SET, где R_SET в кОм, а I_LED в мА.

При выборе микросхемы учитываются:

Максимальный ток, допустимый для светодиода.
Диапазон напряжений питания.
Тип управления (аналоговый, цифровой, ШИМ).
Наличие термозащиты и короткозамыкательной защиты.

Микросхемы с токовой защитой позволяют реализовать компактные и надёжные схемы, особенно в условиях ограниченного пространства или при необходимости соблюдения строгих требований по току.

Особенности ограничения тока в светодиодных лентах

Светодиодные ленты обычно состоят из последовательных участков по 3 светодиода с токоограничивающим резистором. Эти участки подключены параллельно по всей длине ленты. Такое построение позволяет питать ленту от фиксированного напряжения, чаще всего 12 В или 24 В. Однако резисторы в заводской схеме рассчитаны на номинальный ток и напряжение при идеальных условиях, без учёта перепадов напряжения и повышения температуры.

В условиях нестабильного питания ток может превышать допустимый, особенно в начале ленты, где напряжение максимальное. Это приводит к локальному перегреву и ускоренному старению светодиодов. Чтобы избежать этого, рекомендуется использовать внешний стабилизатор тока или модуль на базе микросхемы типа LM317 в режиме стабилизации тока, подключаемый перед лентой. При этом падение напряжения на стабилизаторе следует учитывать при расчёте блока питания.

Для длинных лент ток может достигать нескольких ампер, поэтому важна прокладка проводов достаточного сечения и использование питания с нескольких точек. Это снижает падение напряжения вдоль ленты и равномерно распределяет нагрузку. Также допустимо делить ленту на отрезки и подключать каждый из них через отдельный токоограничивающий элемент, особенно при нестандартных условиях установки (например, в замкнутом корпусе без охлаждения).

При использовании RGB-лент с общим анодом или катодом ток каждой цветовой группы должен контролироваться отдельно, поскольку токи могут отличаться в зависимости от уровня ШИМ-сигнала. Для этого применяются много канальные драйверы с индивидуальной токовой стабилизацией, такие как микросхемы серии PT4115 или специализированные контроллеры для адресных лент.

Роль шунтов и датчиков тока в управлении нагрузкой

Шунты – низкоомные резисторы с известным сопротивлением, устанавливаемые последовательно с нагрузкой для точного измерения тока. Измеряя падение напряжения на шунте, получают значение тока по закону Ома: I = U / R. Типичные значения сопротивления шунтов для светодиодных цепей варьируются от 0,01 до 0,1 Ом, что обеспечивает минимальные потери и высокую точность.

Датчики тока, использующие шунты, подключаются к микроконтроллерам или специализированным интегральным схемам для реализации систем обратной связи. Они позволяют контролировать текущий ток в реальном времени, предотвращая перегрузки и перегрев светодиодов. Такой контроль особенно важен при нестабильном напряжении питания или при работе с многоуровневыми светодиодными сборками.

Современные датчики тока могут быть основаны на эффекте Холла, что исключает необходимость непосредственного контакта с цепью, снижая влияние на работу схемы и повышая безопасность измерений. Эффект Холла обеспечивает высокую точность измерения и широкий диапазон токов, от нескольких миллиампер до десятков ампер.

Интеграция шунтов и датчиков тока в систему управления светодиодами позволяет реализовать алгоритмы защиты и стабилизации тока, например, автоматическое снижение тока при перегреве или контролируемое плавное включение (soft start). Это увеличивает ресурс светодиодов и обеспечивает стабильность яркости.

Для выбора шунта важно учитывать максимально допустимую мощность рассеяния, рассчитываемую по формуле P = I² × R. Неправильный подбор сопротивления или мощности может привести к ошибочным показаниям или перегреву компонента.

Вопрос-ответ:

Какие методы ограничения тока наиболее подходят для питания одиночного светодиода в простых схемах?

Для одиночного светодиода самым распространённым способом ограничения тока является использование последовательного резистора. Его номинал рассчитывается исходя из требуемого тока и напряжения питания с учётом падения напряжения на светодиоде. Такой подход прост в реализации и обеспечивает стабильный ток без сложных элементов. В некоторых случаях применяют стабилизаторы тока на базе интегральных микросхем или транзисторов, но для базовых схем резистор остаётся наиболее удобным и доступным вариантом.

Как влияет использование полевого транзистора на стабильность тока через светодиод?

Полевой транзистор может выступать в роли регулирующего элемента, ограничивая ток по заданному уровню. В режиме стабилизации он поддерживает постоянный ток независимо от изменений напряжения питания или температуры. Это достигается подбором подходящей схемы управления затвором и внешних компонентов. Такой способ позволяет более точно контролировать ток по сравнению с простым резистором, особенно в цепях с переменным напряжением или при необходимости защиты светодиода от перегрузок.

В каких случаях рекомендуется использовать шунты и датчики тока при питании светодиодов?

Шунты и датчики тока применяются в сложных или чувствительных системах, где требуется точный контроль и мониторинг потребляемого тока. Это важно, например, в многоцветных светодиодных лентах или системах с несколькими нагрузками, где нужно избежать превышения допустимых значений тока. С помощью таких элементов можно реализовать обратную связь, управлять током программно или аппаратно, повышая надёжность и продлевая срок службы светодиодов.

Почему для ограничения тока в светодиодных лентах нельзя использовать простой резистор, как для одиночных светодиодов?

Светодиодные ленты содержат множество светодиодов, объединённых в сегменты, и потребляют сравнительно большой ток. Использование простого резистора для всей ленты приводит к значительным потерям мощности и нагреву. Кроме того, при изменениях температуры и напряжения ток может существенно варьироваться, что влияет на равномерность свечения. Поэтому для лент применяют специализированные драйверы с стабилизацией тока, которые обеспечивают более точное и экономичное питание.

Как рассчитать сопротивление резистора для ограничения тока светодиода при заданном напряжении питания?

Для расчёта сопротивления нужно знать напряжение питания, прямое падение напряжения на светодиоде и желаемый ток. Формула простая: R = (U_пит — U_свд) / I, где R — сопротивление, U_пит — напряжение питания, U_свд — прямое напряжение светодиода, I — ток. Например, если питание 12 В, падение на светодиоде 2 В, а ток 20 мА, то R = (12 — 2) / 0,02 = 500 Ом. Такой резистор обеспечит необходимый ток в условиях стабильного питания.

Какие основные методы используются для ограничения тока при питании светодиода и чем они отличаются?

Для ограничения тока светодиода применяют несколько подходов. Самый простой — это резистор, включённый последовательно с диодом, который снижает ток за счёт падения напряжения на себе. Этот способ удобен при стабильном напряжении питания и небольших токах, но неэффективен при изменяющихся условиях. Другой вариант — использовать специализированные источники постоянного тока или драйверы светодиодов, которые поддерживают заданный ток независимо от изменений напряжения и температуры. Также применяют транзисторные схемы с обратной связью для регулировки тока, а в некоторых случаях — интегральные микросхемы с защитой от превышения тока. Каждый метод имеет свои преимущества и ограничения, выбор зависит от требований к стабильности и экономичности системы.
