Подстроечный резистор с тремя контактами часто применяется для точной настройки сопротивления в цепях регулировки и калибровки. Его конструкция предусматривает два крайних контакта, между которыми находится постоянное сопротивление, и центральный контакт – движок, изменяющий фактическое значение.
В следующих разделах рассмотрены конкретные схемы подключения, особенности паяния и проверки работоспособности подстроечного резистора с тремя контактами.
Для точного определения контактов используйте мультиметр в режиме измерения сопротивления. Подключите щупы к любым двум контактам и зафиксируйте показания.
Запомните: два крайних контакта – постоянное сопротивление, центральный контакт – движок, обеспечивающий плавное изменение сопротивления при регулировке.
Схемы подключения подстроечного резистора в цепи постоянного тока

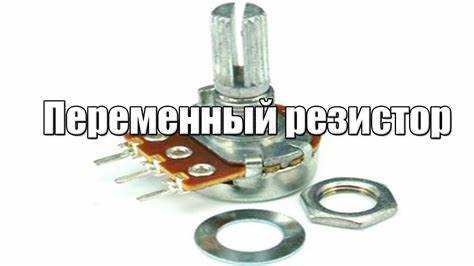

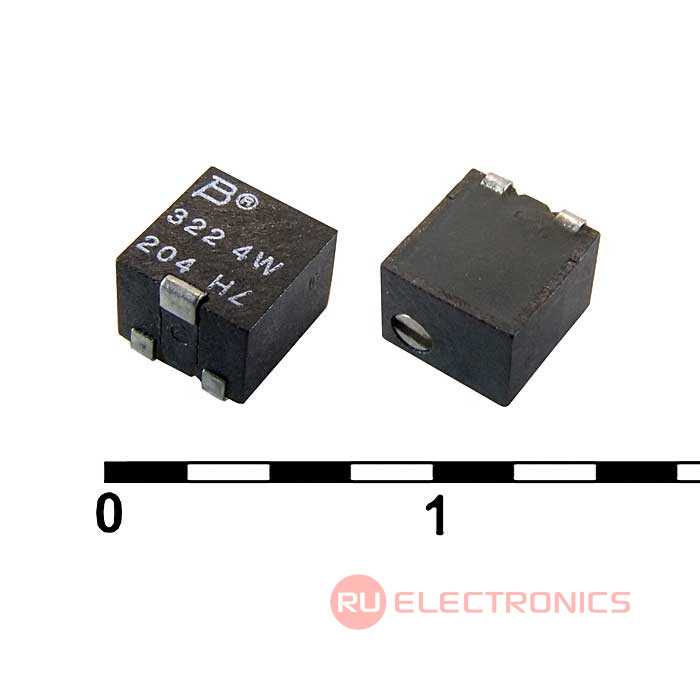

Подстроечный резистор с тремя контактами представляет собой потенциометр. Его использование в цепи постоянного тока позволяет точно регулировать сопротивление и ток. Основные схемы подключения:
-
Регулятор тока. Подстроечный резистор включается последовательно с нагрузкой. Плавно изменяя сопротивление, регулируют величину тока в цепи. Важно учитывать мощность рассеивания резистора, чтобы избежать перегрева.
При подборе подстроечного резистора следует учитывать максимально допустимую мощность рассеивания. Для низковольтных цепей с токами до 100 мА обычно достаточно резистора мощностью 0,25 Вт. Для более мощных цепей выбирают резисторы на 0,5 Вт и выше.
Регулировка напряжения с помощью подстроечного резистора эффективно применяется в источниках питания малой мощности, усилителях и аналоговых схемах, где необходим точный подбор уровня сигнала или тока. Превышение максимального тока или напряжения приведет к выходу резистора из строя.
Подключение подстроечного резистора в делителе напряжения
Важно соблюдать, чтобы общий контакт подстроечного резистора имел минимальный контактный шум и надежное механическое соединение, особенно при частом изменении настройки. Для точной подгонки значения напряжения следует использовать подстроечный резистор с допуском не хуже 5% и стабильным сопротивлением при нагреве.
Подстроечный резистор в делителе применяется для точной подстройки смещения, стабилизации опорных напряжений и регулировки входных сигналов в аналоговой электронике. При необходимости точной настройки стабилизированного напряжения рекомендуется использовать качественные резисторы с термостабильностью и минимальной дрейфом.
Проверка работоспособности подстроечного резистора после подключения
Для оценки работоспособности подстроечного резистора с тремя контактами после подключения необходимо выполнить измерения мультиметром в режиме омметра. Проверка позволит убедиться в правильности монтажа и отсутствии повреждений.
- Выключите питание цепи, чтобы избежать повреждений измерительного прибора и элементов схемы.
- Плавно вращайте регулировочный винт подстроечного резистора и наблюдайте изменения сопротивления на мультиметре.
- Убедитесь, что сопротивление изменяется плавно, без резких скачков и обрывов.
- Если сопротивление не меняется, фиксируется на нуле или бесконечности, подстроечный резистор требует замены или повторной проверки подключения.
В случаях нестабильного сопротивления, вызывающего сбои в работе схемы, рекомендуют заменить подстроечный резистор или проверить пайку и контактные соединения.
Типичные ошибки при подключении и как их избежать
Ошибка при включении резистора в цепь делителя напряжения – использование только двух крайних контактов без подключения движка. Это исключает возможность тонкой настройки и снижает эффективность схемы.
Подключение резистора параллельно нагрузке без учёта полярности и сопротивления вызывает скачки напряжения. Чтобы избежать этого, нужно правильно рассчитывать номинал резистора, исходя из требуемого диапазона регулировки и максимального тока.
Недостаточный контакт пайки приводит к перебоям и нестабильной работе. Пайка должна быть качественной, без излишков припоя и холодных соединений. Контакты перед пайкой необходимо очистить от окислов и жира.
Ошибки в выборе номинала резистора приводят к ограничению диапазона регулировки или перегреву. Для подстроечных резисторов обычно выбирают номинал с запасом по мощности и рабочему току, соответствующий конкретной схеме.
Неправильное механическое расположение подстроечного резистора – например, установка в местах с вибрацией или высокой температурой – сокращает срок службы и стабильность параметров. Следует выбирать доступные и защищённые места для монтажа.
Ниже приведены рекомендации для исключения этих ошибок:
Ошибка Как избежать Проверить контакты мультиметром перед подключением Всегда подключать средний контакт для регулировки Неправильный номинал резистора Подбирать резистор с запасом по мощности и току Плохая пайка и контакт Использовать качественный припой и хорошо очистить контакты Монтаж в неблагоприятных условиях Выбирать защищённые места с минимальной вибрацией и температурой Вопрос-ответ:
Как определить, какие контакты подстроечного резистора с тремя выводами нужно использовать для регулировки?
У подстроечного резистора с тремя контактами два крайних обычно подключают к концам резистивного элемента, а средний — к подвижному контакту, который скользит по этому элементу. Для регулировки напряжения или сопротивления следует использовать средний вывод вместе с одним из крайних. Подключение между двумя крайними выводами дает общее сопротивление резистора, без возможности регулировки. Поэтому при подключении важно четко понимать назначение каждого вывода — для этого можно воспользоваться мультиметром и проверить сопротивление между контактами в разных положениях регулировочного винта.
Можно ли подключать все три вывода подстроечного резистора к цепи одновременно?
В большинстве случаев в схемах используется только два вывода: один из крайних и средний. Подключение всех трех выводов одновременно редко необходимо и может привести к неправильной работе или нарушению регулировки. Если подключить все три вывода, то фактически получится просто обычный резистор с фиксированным сопротивлением без возможности регулировки. В редких ситуациях, например, в специфических схемах делителя напряжения, возможны другие варианты подключения, но для стандартного применения это не нужно.
Как проверить правильность подключения подстроечного резистора после монтажа?
После установки подстроечного резистора в схему стоит проверить его сопротивление мультиметром. Для этого нужно отключить питание и измерить сопротивление между выбранными выводами (средний и один из крайних). При повороте регулировочного винта сопротивление должно плавно изменяться в пределах заявленного номинала резистора. Если сопротивление не меняется или прыгает, это указывает на неправильное подключение, повреждение резистора или плохой контакт. Также полезно убедиться, что остальные выводы не замкнуты случайно.
В чем разница между подстроечным резистором и переменным резистором с тремя контактами?
Подстроечный резистор — это обычно резистор с тремя выводами, рассчитанный на настройку один раз или редко, например, при наладке схемы. Он имеет фиксированную форму корпуса и небольшой размер. Переменный резистор с тремя контактами (потенциометр) предназначен для частого регулирования, например, в пользовательских органах управления. Конструкция у них схожа, но назначение и параметры часто различаются: подстроечные резисторы обычно менее прочные механически и не рассчитаны на многократные регулировки.
Какие ошибки чаще всего допускают при подключении подстроечного резистора и как их избежать?
Одной из распространенных ошибок является неправильный выбор выводов для подключения — вместо среднего и одного из крайних подсоединяют два крайних, что исключает регулировку. Еще ошибка — перепутать выводы при монтаже, особенно если маркировка отсутствует. Плохой контакт из-за неплотного припаивания или окисления также часто приводит к нестабильной работе. Чтобы избежать проблем, перед монтажом стоит прозвонить выводы мультиметром, четко соблюдать полярность и аккуратно паять. После установки проверить работу резистора под нагрузкой.
Как правильно подключить подстроечный резистор с тремя контактами в цепь?
Подстроечный резистор с тремя контактами обычно имеет два внешних вывода, которые соединены с резистивным элементом, и один средний контакт — подвижный контакт, управляющий сопротивлением. Для регулировки нужно подключить крайние контакты к цепи, а средний использовать как регулируемый выход. При изменении положения подвижного контакта сопротивление между ним и крайними выводами меняется, что позволяет плавно настраивать параметры. Главное — правильно определить выводы, чтобы регулировка работала ожидаемо. Обычно это можно проверить мультиметром: измерить сопротивление между крайними выводами и затем проверить, как меняется сопротивление между средним и крайними при вращении.
Какие ошибки часто встречаются при подключении подстроечного резистора и как их избежать?
Частая ошибка — путать выводы, что приводит к неправильной работе схемы или отсутствию регулировки. Например, если подключить средний контакт неправильно, сопротивление может не изменяться или цепь работать нестабильно. Еще одна ошибка — подавать на подстроечный резистор слишком высокий ток, превышающий его номинал, что может вывести его из строя. Чтобы избежать проблем, сначала стоит измерить сопротивления мультиметром и определить назначение каждого вывода. Подключать подстроечник следует в схему с учетом максимального тока и напряжения, указанных на корпусе. Если регулировка нужна в делителе напряжения, нужно соблюдать полярность и правильное расположение контактов, чтобы получить нужный диапазон изменения.
