Как подключить усилитель к магнитоле без тюльпанов

Многие штатные или недорогие автомагнитолы не оснащены выходами RCA, предназначенными для подключения внешнего усилителя. Однако это не означает, что усилитель нельзя использовать. Существует несколько технически корректных способов, позволяющих организовать соединение через высокоуровневые входы или адаптеры.

Наиболее распространённый способ – использование высокоуровневого сигнала с выходов на динамики. Некоторые усилители имеют встроенные входы для такого типа сигнала, а для остальных потребуется внешний преобразователь уровня, преобразующий сигнал с выходов магнитолы в низкоуровневый. Такие адаптеры могут быть пассивными или с активной схемой и встроенной гальванической развязкой.

Если усилитель поддерживает режим автоматического включения по наличию сигнала, можно обойтись без дополнительного провода управления (REM). В остальных случаях REM-просигнал можно взять с питания антенны, с выхода ACC или протянуть отдельный провод с кнопкой включения. Важно следить за тем, чтобы питание усилителя подавалось только при включённой магнитоле, чтобы избежать разряда аккумулятора.

Особое внимание стоит уделить качеству соединений и экранировке проводки. Провода, идущие от выходов магнитолы, должны быть надёжно заизолированы и подключены через переходник или напрямую к входам усилителя. При отсутствии опыта стоит использовать серийные адаптеры от проверенных производителей, которые обеспечивают устойчивую работу без фонового шума и искажений.

Такой способ подключения подходит не только для временных решений, но и как постоянная схема, если выполнен с соблюдением требований к сигналу, заземлению и питанию. Прежде чем приступить, стоит изучить схему магнитолы и инструкцию к усилителю, чтобы избежать ошибок при разводке.

Как определить, есть ли выход на усилитель в вашей магнитоле

Для начала нужно проверить заднюю панель магнитолы. Если имеются разъёмы RCA (чаще всего пара белого и красного цвета), это означает наличие линейного выхода. В случае их отсутствия следует искать маркировки “SUB OUT”, “PRE OUT”, “LINE OUT” или подобные – они могут указывать на аналогичный функционал, даже при нестандартной форме разъёмов.

Если внешних RCA-разъёмов нет, стоит обратиться к технической документации устройства. В руководстве по эксплуатации обычно указывается, поддерживает ли магнитола подключение внешнего усилителя и каким образом это реализуется. Обратите внимание на схемы распиновки разъёма ISO или других колодок – наличие отдельной пары проводов, подписанных как “Rear Out”, “Audio Out” или “Amp Out”, может указывать на встроенный линейный выход.

В случае отсутствия документации можно воспользоваться мультиметром и проверить сигнальные провода на наличие аудиосигнала при включённой магнитоле. Однако такой способ требует опыта и понимания, как работает аудиотракт. Рекомендуется предварительно отключить питание, чтобы избежать замыкания.

Ещё один способ – ввести модель магнитолы в поисковике вместе с запросом “specs” или “manual” и найти официальные характеристики. Если в спецификациях указано наличие выходов типа “2V Pre-out”, “Low-level Output” или “External Amplifier Support”, значит линейный выход есть, даже если он реализован нестандартным способом.

Наконец, можно осмотреть меню настроек самой магнитолы. Некоторые устройства с поддержкой подключения усилителя имеют соответствующий пункт в настройках аудиовыходов, позволяющий активировать линейный выход или изменить его поведение.

Что потребуется для подключения усилителя без RCA-разъёмов

Переходник высокоуровневого сигнала (Hi-Lo конвертер) – основное устройство, позволяющее подключить усилитель к акустическим выходам магнитолы. Он понижает уровень сигнала до линейного и формирует пару RCA-выходов. При выборе следует учитывать номинальное напряжение входа усилителя и выходной уровень сигнала магнитолы. Для штатных головных устройств с высоким уровнем сигнала подойдут модели с регулировкой выходного уровня и гальванической развязкой.

Провода акустического сигнала – отрезки кабеля, подключаемые к штатным выходам магнитолы. Обычно используют медные многожильные провода с сечением 1–1,5 мм². Длина зависит от расположения компонентов, но важно минимизировать общую протяжённость, чтобы снизить потери.

Кабель питания – соединяет аккумулятор и усилитель. Для усилителей средней мощности достаточно провода сечением 6–10 мм². Обязательно устанавливается предохранитель на расстоянии не более 30 см от клеммы аккумулятора.

Массовый провод – соединяет усилитель с кузовом автомобиля. Рекомендуется использовать то же сечение, что и для питания. Точка подключения должна быть зачищена до металла, обеспечено плотное контактирование.

Провод REM (удалённого включения) – подаёт сигнал включения на усилитель. Если магнитола не имеет отдельного выхода Remote, можно использовать «плюс» от зажигания или установить реле, управляемое по питанию габаритов либо ACC-линии.

Набор разъёмов и клемм – для надёжного соединения всех элементов желательно использовать наконечники, гильзы или пайку. Скрутки без изоляции не допускаются.

Инструмент – бокорезы, зачистка, обжимка клемм, мультиметр для проверки напряжений и целостности соединений. Для удобства – изолента, термоусадка, кабель-каналы или гофра.

Использование высокоуровневого входа усилителя

Если магнитола не оснащена RCA-выходами, можно подключить усилитель через высокоуровневый вход (High Input). Этот способ рассчитан на подключение непосредственно к акустическим выходам магнитолы, что особенно актуально для штатных головных устройств без линейных выходов.

Высокоуровневый сигнал – это аудиосигнал, предназначенный для подачи на динамики. Он имеет большее напряжение, чем линейный (низкоуровневый), и может использоваться для управления усилителем, если он поддерживает такой тип входа. Подключение выполняется напрямую от проводов, идущих к передним либо задним динамикам, без использования переходников RCA.

Большинство современных усилителей среднего и выше уровня оснащаются высокоуровневыми входами и встроенным делителем напряжения. Это позволяет избежать перегрузки входной схемы. Для подключения достаточно подсоединить проводку с выходов магнитолы к соответствующим входам на усилителе. При этом важно соблюдать полярность каналов и избегать замыкания.

Если усилитель не распознаёт сигнал автоматически, может потребоваться принудительное включение режима high-level или использование внешнего адаптера, который понижает уровень сигнала и формирует управляющий провод REM (удалённое включение). Такой адаптер может быть активным (с питанием) и пассивным (только резистивный делитель).

В некоторых случаях акустические выходы штатной магнитолы оснащены функцией диагностики нагрузки, что приводит к отключению звука при разрыве цепи. Чтобы обойти это ограничение, можно подключить параллельно небольшое сопротивление (например, 47 Ом 5 Вт), имитируя наличие динамика.

При монтаже рекомендуется использовать качественные скрутки или пайку, изолировать соединения и располагать провода вдали от силовых цепей автомобиля, чтобы снизить уровень наводок.

Как подключить усилитель через переходник high-low

Переходник high-low (линейный преобразователь) позволяет подключить усилитель к магнитоле, у которой нет RCA-выходов. Он преобразует высокоуровневый аудиосигнал с выходов на акустику в низкоуровневый, совместимый с линейными входами усилителя.

1. Отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание во время монтажа.
2. Определите провода, идущие от магнитолы к задним динамикам. Обычно это два канала – левый и правый, каждый с плюсовым и минусовым проводом.
3. Подключите эти провода к входам на переходнике high-low. Следите за полярностью, чтобы избежать фазовых искажений звука.
4. Выходы RCA с переходника соедините с линейными входами усилителя. Для стереосигнала потребуется два кабеля – левый и правый канал.
5. Многие переходники оснащены проводом REM (remote), активирующим усилитель при включении магнитолы. Подключите его к управляющему входу усилителя.
6. Проверьте все соединения, заизолируйте оголённые участки. После этого можно подключить аккумулятор.

Если переходник не содержит встроенного регулятора уровня сигнала, настройку громкости и баланса следует выполнить через усилитель. В некоторых случаях полезно использовать мультиметр для контроля наличия сигнала на выходах.

Для стабильной работы важно выбирать качественный переходник с гальванической развязкой, особенно если усилитель питается от отдельной массы. Это помогает избежать наводок и фонового шума.

Схема подключения усилителя к выходам динамиков магнитолы

При отсутствии RCA-выходов на головном устройстве можно использовать линейные выходы, снятые с каналов, предназначенных для подключения штатных динамиков. Такой способ предполагает подключение усилителя через высокоуровневый сигнал, поступающий непосредственно с акустических выходов магнитолы.

Первым шагом определяются провода, идущие от магнитолы к динамикам. Обычно это 4 пары проводов: передняя левая, передняя правая, задняя левая и задняя правая. На большинстве магнитол они обозначены как FL+, FL−, FR+, FR−, RL+, RL−, RR+, RR−. Для подключения усилителя потребуется использовать пары одного или двух каналов.

Если усилитель оснащён высокоуровневыми входами, к нему напрямую подключаются эти акустические провода. При этом важно соблюдать полярность и использовать только сигнальные пары, не подключая сами динамики параллельно, чтобы избежать перегрузки выходного каскада магнитолы.

Если высокоуровневого входа на усилителе нет, требуется установка преобразователя high-low. В этом случае провода от выхода магнитолы подсоединяются к соответствующим входам преобразователя, а его RCA-выходы – к линейным входам усилителя. Большинство преобразователей снабжены встроенным делителем напряжения и гальванической развязкой, что снижает риск появления шумов и защищает входы усилителя от перегрузки.

Питание усилителя и преобразователя осуществляется отдельно. Провод REM с магнитолы (обычно синий с белой полосой) соединяется с управляющим входом усилителя или преобразователя, чтобы они включались одновременно с головным устройством.

В случае использования нескольких каналов усиления желательно применять схему с симметричными подключениями – к примеру, передние каналы отдаются на передние входы усилителя, а задние – на сабвуфер через фильтр. Так обеспечивается сбалансированное звучание без искажений и перегрузок.

Подключение управляющего провода REM при отсутствии соответствующего выхода

Если магнитола не имеет выделенного выхода REM для управления включением усилителя, можно использовать альтернативные варианты подключения управляющего провода. Самый распространённый способ – взять сигнал с цепи включения задних или передних динамиков магнитолы. Для этого необходимо найти провод с низким уровнем напряжения, который активируется при включении магнитолы.

Часто используют провод, подающий питание на динамики или провод с постоянным плюсом через реле магнитолы. Для проверки подойдёт мультиметр в режиме измерения напряжения постоянного тока. При включённой магнитоле напряжение на этом проводе будет около 12 В, при выключенной – отсутствовать.

После нахождения такого провода управляющий провод усилителя REM подключают через диод, чтобы избежать обратного тока и защитить цепь магнитолы. Диод ставится в прямом направлении от найденного провода к проводу REM усилителя. Это предотвращает возможные помехи и защищает от повреждений.

Если ни один из проводов не даёт подходящего сигнала, можно использовать цепь ACC (зажигания) автомобиля. Для этого подключают управляющий провод REM через предохранитель к цепи, которая включается вместе с зажиганием. Такой способ требует аккуратного выбора места подключения и обязательного использования предохранителя на 1-2 А.

В некоторых случаях применяют реле с двумя цепями: катушка реле подключается к цепи включения магнитолы или зажигания, а контакты реле уже управляют подачей питания на провод REM усилителя. Это снижает нагрузку на штатную проводку магнитолы и увеличивает надёжность включения усилителя.

При всех вариантах важно тщательно изолировать места подключения, использовать качественные клеммы и соблюдать полярность, чтобы избежать коротких замыканий и повреждений оборудования.

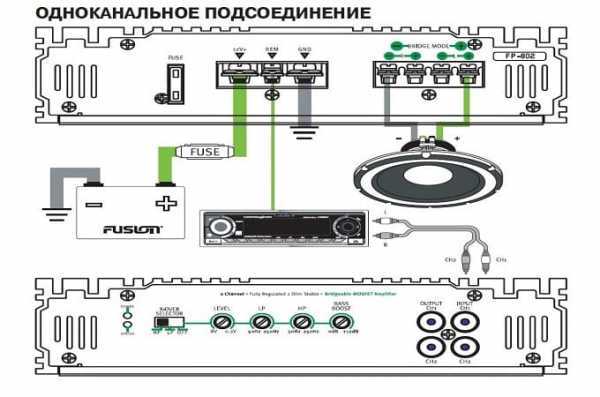

Проверка работы усилителя после установки

Для оценки корректности подключения и функциональности усилителя выполните несколько последовательных действий.

1. Включите магнитолу и установите средний уровень громкости.
2. Проверьте наличие звука на колонках, подключённых к усилителю.
3. Обратите внимание на отсутствие искажений и посторонних шумов при разных уровнях громкости.
4. Проверьте работу управляющего провода REM: усилитель должен включаться и выключаться синхронно с магнитолой.
5. Проконтролируйте напряжение питания усилителя мультиметром – на клемме +12 В должно быть стабильно около 12–14 В.

Если звук отсутствует или искажен:

• Проверьте правильность подключения проводов сигнала (в том числе через переходник high-low при отсутствии RCA).
• Убедитесь в надёжности и плотности соединений клемм и штекеров.
• Проверьте предохранитель усилителя – он не должен быть перегоран.
• Осмотрите разъёмы магнитолы на предмет повреждений и загрязнений.

Для точной проверки рекомендуются треки с ровным звуковым балансом и без чрезмерных басов или высоких частот. Измерьте температуру корпуса усилителя – при нормальной работе она не должна значительно повышаться.

При правильном подключении и исправном оборудовании усилитель должен стабильно усиливать сигнал без шумов и искажений, а включение и выключение – синхронизироваться с магнитолой.

Вопрос-ответ:

Как подключить усилитель к магнитоле, если у неё нет RCA-выходов?

Если на магнитоле отсутствуют RCA-выходы, подключение усилителя можно выполнить через высокоуровневые (динамические) выходы магнитолы. Для этого используют специальный переходник high-low, который преобразует сигнал с выходов динамиков в линейный уровень, подходящий для усилителя. Альтернативный вариант — подключить усилитель напрямую к выходам динамиков магнитолы, но это требует внимательного выбора сопротивления и настройки, чтобы избежать перегрузки.

Какие риски связаны с подключением усилителя без использования RCA-разъёмов?

При подключении без RCA-разъёмов возможно появление помех и искажений звука из-за высокого уровня сигнала с динамиков. Неправильное подключение может привести к перегрузке входов усилителя и даже выходу его из строя. Кроме того, усилитель может неправильно определить сигнал включения, если отсутствует управляющий провод REM, что вызовет проблемы с включением и выключением оборудования.

Как правильно подключить управляющий провод REM, если на магнитоле нет соответствующего выхода?

Если магнитола не имеет отдельного выхода REM для включения усилителя, можно использовать положительное напряжение, появляющееся вместе с включением магнитолы, например, с габаритов или подсветки приборной панели. Важно подключить провод через подходящий предохранитель и реле, чтобы не повредить электронику. Такой способ обеспечит автоматическое включение усилителя при работе магнитолы.

Можно ли использовать высокоуровневый вход усилителя вместо RCA для подключения к штатной магнитоле?

Да, усилители с высокоуровневыми входами специально рассчитаны для подключения к выходам динамиков штатной магнитолы. Такой способ позволяет получить сигнал без дополнительных переходников. Однако нужно следить за правильной полярностью подключения и уровнем сигнала, чтобы избежать искажений и сохранить качество звука.

Какие инструменты и материалы потребуются для подключения усилителя без RCA-разъёмов?

Для подключения усилителя без RCA-разъёмов понадобятся: набор проводов для подключения к выходам динамиков магнитолы, переходник high-low (если усилитель не поддерживает высокоуровневый вход), предохранители для защиты цепей, клеммы и изолента для надежного соединения, а также мультиметр для проверки напряжения и целостности цепей. Наличие соответствующего инструмента позволит избежать ошибок при монтаже и обеспечит стабильную работу оборудования.

Можно ли подключить усилитель к магнитоле, если у неё отсутствуют выходы RCA?

Да, подключение усилителя возможно и без выходов RCA. Для этого обычно используют высокоуровневые входы усилителя, которые принимают сигнал непосредственно с динамиков магнитолы. Такой способ требует правильного подключения проводов от динамиков к усилителю и настройки уровней громкости, чтобы избежать искажений и перегрузок. Также можно применить специальные преобразователи сигнала с высокого уровня на низкий (high-low), которые преобразуют динамический сигнал в подходящий для усилителя формат.

Какие риски могут возникнуть при подключении усилителя напрямую к выходам динамиков магнитолы без RCA-разъёмов?

Подключение усилителя напрямую к выходам динамиков требует точного соблюдения полярности и использования подходящих проводов. Если сделать ошибку в подключении или подать слишком сильный сигнал, это может привести к искажениям звука, перегрузке усилителя или повреждению динамиков. Кроме того, без дополнительных преобразователей сигнал высокого уровня может содержать шумы и помехи, что ухудшит качество звучания. Чтобы избежать проблем, важно использовать качественные кабели и регулировать уровень сигнала на усилителе.
