Изменение скорости вращения вентилятора переменного тока на 220 Вольт требует учета типа двигателя и совместимости применяемых методов управления. Наиболее распространённые бытовые вентиляторы используют асинхронные однофазные двигатели с короткозамкнутым ротором. Их регулировка может выполняться при помощи тиристорных или симисторных регуляторов напряжения, а также посредством изменения ёмкости в пусковой цепи.
Для вентиляторов с конденсаторным двигателем эффективным методом является понижение питающего напряжения с использованием фазоимпульсных регуляторов. Однако при чрезмерном снижении напряжения возможно снижение крутящего момента ниже необходимого для пуска или устойчивой работы. Поэтому минимальная допустимая скорость вращения определяется экспериментально с учётом конкретной модели вентилятора и его нагрузки.
Другим вариантом является использование автотрансформатора, обеспечивающего плавное и безопасное регулирование без искажений синусоиды. Такой способ особенно надёжен в системах, где требуется стабильная работа при пониженном напряжении и отсутствует необходимость в компактности устройства управления.
Важно учитывать, что не все вентиляторы пригодны для регулировки скорости. Устройства с встроенными управляющими платами или двигателями с электронным управлением требуют согласованных решений, включающих обратную связь по скорости. В случае неправильного подключения возможно перегревание обмоток, дрожание ротора или быстрый износ компонентов.
Принцип работы однофазного асинхронного вентилятора
Однофазный асинхронный вентилятор основан на действии вращающегося магнитного поля, создаваемого в статоре при подключении к сети переменного тока 220 В. Так как однофазное питание не способно создать полноценное вращающееся поле, конструкция вентилятора включает дополнительную фазу – обычно это пусковая или рабочая обмотка с фазосдвигающим элементом, таким как конденсатор.
Статор содержит две обмотки: основную и вспомогательную. При подаче напряжения на обе обмотки и наличии фазового сдвига между токами, возникает вращающееся магнитное поле, которое взаимодействует с токами в короткозамкнутом роторе (чаще всего беличьей клетки), создавая вращающий момент. После выхода на номинальные обороты пусковая обмотка может отключаться с помощью центробежного выключателя или пускового реле.
Скорость вращения вентилятора определяется частотой сети (50 Гц) и числом пар полюсов в статоре. Типичная синхронная скорость составляет 3000, 1500 или 1000 об/мин, но реальная скорость чуть ниже из-за скольжения – от 2 до 10 %, в зависимости от нагрузки и конструкции.
Асинхронные вентиляторы не предназначены для регулировки скорости изменением напряжения без потери крутящего момента и устойчивости работы. Однако при использовании специальных конденсаторных или тиристорных регуляторов возможно ограниченное управление скоростью, особенно в двигателях с высоким скольжением или с независимой вентиляцией.
Для повышения эффективности и снижения шума при частичной нагрузке рекомендуется использовать регуляторы с регулировкой частоты (частотные преобразователи), хотя они сложнее и дороже. Они позволяют точно управлять числом оборотов без ухудшения рабочих характеристик вентилятора.
Способы снижения напряжения для регулировки оборотов
Симисторный регулятор напряжения – это компактное и недорогое устройство, позволяющее плавно изменять напряжение на нагрузке. Он работает по принципу фазоимпульсного управления и особенно эффективен при регулировке вентиляторов с коллекторными или универсальными двигателями. Однако при применении с асинхронными двигателями возможны пульсации и шумы, особенно на низких оборотах.
Автотрансформатор обеспечивает стабильное снижение напряжения с минимальными искажениями формы сигнала. Использование автотрансформатора оправдано в случаях, когда необходимо сохранить надёжную работу вентилятора с асинхронным двигателем. Он не создаёт высокочастотных помех, в отличие от симисторных схем, но обладает большими габаритами и высокой стоимостью.
Резистивный балласт применяется крайне редко из-за низкой энергоэффективности. При подключении мощного резистора последовательно с вентилятором часть напряжения падает на нём, снижая питание двигателя. Метод допустим только при малой нагрузке и постоянном режиме, так как вызывает значительные тепловые потери.
Реле с переключением обмоток используется в вентиляторах с несколькими обмотками или отводами на обмотке статора. Изменение числа активных витков позволяет снижать напряжение и, соответственно, обороты. Метод эффективен, но требует конструктивной подготовки двигателя.
Выбор конкретного способа зависит от типа двигателя, допустимого диапазона регулировки и требований к надёжности и уровню шумов. Для асинхронных вентиляторов предпочтительнее автотрансформатор или коммутируемая обмотка, а для коллекторных – симисторный регулятор.

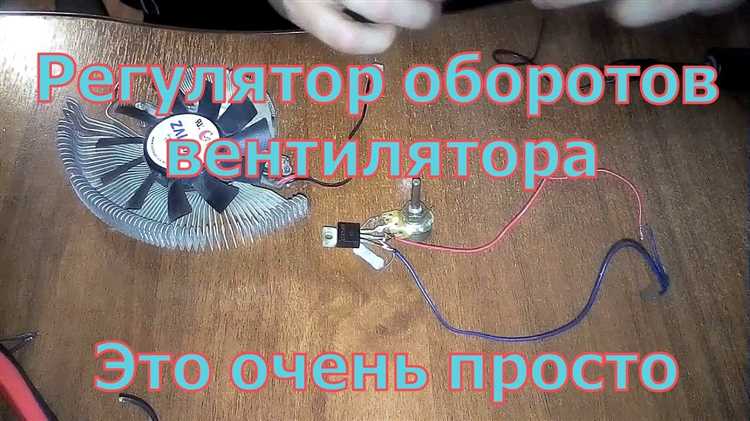

Использование симисторных регуляторов с вентиляторами
Симисторные регуляторы работают по принципу фазоимпульсного управления, изменяя момент включения тока в каждом полупериоде синусоиды. Это позволяет регулировать среднюю мощность, подаваемую на вентилятор, без существенных потерь энергии.
Такие устройства особенно эффективны при управлении вентиляторами с универсальными или коллекторными двигателями, поскольку они хорошо переносят нелинейную форму сигнала. Однако при подключении однофазных асинхронных двигателей с пусковой обмоткой или фазосдвигающим конденсатором возможны проблемы с пуском, шумами и перегревом.
Для стабильной работы рекомендуется выбирать симисторные регуляторы с функцией плавного пуска и минимальным уровнем коммутационных помех. Желательно, чтобы в схеме использовалась обратная связь по току или напряжению для компенсации нестабильной нагрузки.
Монтаж симисторного регулятора должен включать в себя элементы фильтрации (например, RC-цепочку) и термозащиту. Важно учитывать тепловыделение симистора и обеспечить адекватное охлаждение корпуса регулятора, особенно при токах выше 2 ампер.
Нежелательно использовать симисторные регуляторы с вентиляторами, подключёнными через трансформатор или стабилизатор напряжения, поскольку это может привести к некорректной работе устройства и его повреждению.
Оптимальный диапазон регулировки достигается, если вентилятор рассчитан на пониженную минимальную мощность без риска остановки. При резком снижении напряжения возможна нестабильная работа, особенно при низких оборотах и высокой инерционности крыльчатки.
Подключение вентилятора через автотрансформатор
Автотрансформатор позволяет изменять напряжение питания вентилятора плавно и с минимальными потерями, что делает его эффективным решением для регулировки скорости вращения. В отличие от симисторных регуляторов, автотрансформатор не искажает форму синусоиды, что критично для однофазных асинхронных двигателей с фазосдвигающим конденсатором.
Для подключения вентилятора через автотрансформатор необходимо подобрать устройство с номинальным током, превышающим рабочий ток вентилятора на 20–30%. Также важно, чтобы автотрансформатор обеспечивал выходное напряжение в диапазоне 90–230 В.
- Вентилятор подключается к выходу автотрансформатора через клеммы или розетку, если предусмотрено конструкцией.
- Питание на вход автотрансформатора подаётся от стандартной сети 220 В.
Рекомендуется использовать автотрансформаторы с термозащитой и корпусом с классом защиты не ниже IP20 для бытового применения. Для промышленных вентиляторов следует выбирать модели с более высокой нагрузочной способностью и воздушным охлаждением.
Недопустимо подключение вентиляторов через автотрансформаторы, предназначенные для понижения напряжения до 110 В, если такие режимы не предусмотрены производителем вентилятора – это может привести к перегреву и нестабильной работе двигателя.
- Определите рабочий ток вентилятора по паспортным данным.
- Выберите автотрансформатор с запасом по току не менее 30%.
- Убедитесь в наличии плавной регулировки или нужных фиксированных ступеней напряжения.
- Проверьте совместимость по частоте – 50 Гц для стандартной сети.
Автотрансформаторное управление особенно актуально для вентиляционных систем, где требуется стабильная и бесшумная регулировка без негативного влияния на ресурс двигателя.
Ограничения при использовании частотных преобразователей
Частотные преобразователи эффективно регулируют скорость вращения вентиляторов, однако их применение сопровождается рядом ограничений, которые необходимо учитывать при проектировании систем вентиляции на 220 В.
- Совместимость с типом двигателя: Частотные преобразователи предназначены преимущественно для асинхронных двигателей с короткозамкнутым ротором. Использование с конденсаторными или коллекторными двигателями вызывает нестабильную работу и перегрев.
- Низкочастотная зона: При снижении частоты ниже 20 Гц моторы теряют крутящий момент. Это критично для вентиляторов, которым требуется поддержание минимального давления даже при низких оборотах.
- Охлаждение двигателя: При снижении скорости уменьшается эффективность встроенного вентилятора охлаждения, что может привести к перегреву. Рекомендуется применять двигатели с независимым охлаждением или устанавливать внешние вентиляторы.
- Электромагнитные помехи: Частотники генерируют ВЧ-помехи, которые могут нарушать работу рядом расположенного оборудования. Для снижения воздействия необходимы фильтры ЭМС и экранирование кабелей.
- Тепловая защита: Стандартные термозащиты, встроенные в двигатель, не всегда корректно реагируют на перегрев при работе на пониженной частоте. Требуется установка внешних термодатчиков или использование моделей преобразователей с функцией температурного контроля.
- Начальный ток и пуск: Некоторые преобразователи не обеспечивают достаточного стартового момента, особенно в системах с высоким статическим давлением. В таких случаях рекомендуется использовать режимы S-curve или настройку увеличенного пускового тока.
- Кабельные ограничения: При длине кабеля между преобразователем и двигателем более 15 метров возникают отражения импульсов и перегрузки по напряжению. Для компенсации необходимо применять дроссели или синус-фильтры.
Перед выбором частотного преобразователя следует тщательно анализировать параметры вентилятора, тип двигателя и условия эксплуатации. Игнорирование этих факторов может привести к выходу оборудования из строя и снижению общей энергоэффективности системы.
Подбор регулятора в зависимости от типа вентилятора
Для вентиляторов с однофазным асинхронным двигателем с конденсатором оптимальны симисторные регуляторы, способные изменять напряжение и поддерживать стабильную работу конденсатора. При выборе учитывайте мощность вентилятора – регулятор должен иметь запас по току минимум 20% относительно максимального потребления.
Для вентиляторов с коллекторными двигателями (щеточными) подходят простые реостатные или симисторные регуляторы. Однако реостатные создают значительные тепловые потери и неэффективны при больших мощностях. Симисторные регуляторы обеспечивают плавное изменение скорости без снижения крутящего момента.
Бесщеточные вентиляторы с электронным управлением требуют специальных драйверов или контроллеров скорости, часто с импульсной модуляцией (PWM). Применение классических симисторных регуляторов для них недопустимо из-за риска повреждения электроники и некорректной работы.
Центробежные и осевые вентиляторы с асинхронными двигателями обычно регулируются частотными преобразователями, которые позволяют менять скорость вращения с сохранением крутящего момента и эффективностью двигателя. Частотные преобразователи необходимы при мощностях свыше 200 Вт и требовании точной настройки скорости.
При выборе регулятора обязательно проверяйте совместимость по типу двигателя, рабочему напряжению и мощности. Несоответствие приводит к нестабильной работе, перегреву и быстрому выходу оборудования из строя.
Риски перегрева при снижении скорости вращения
Снижение скорости вращения вентилятора на 220 Вольт напрямую влияет на охлаждающую способность устройства. При уменьшении оборотов поток воздуха уменьшается пропорционально, что снижает эффективность теплоотвода от нагревающихся компонентов.
Асинхронные однофазные двигатели вентилятора рассчитаны на работу в определённом диапазоне оборотов. При значительном снижении скорости вентилятора возникает недостаток охлаждения обмоток двигателя, что приводит к повышению температуры до 70–90 °C и выше, приближаясь к предельным значениями, указанным в технической документации.
При длительном перегреве нарушается изоляция обмоток, увеличивается риск короткого замыкания и выхода двигателя из строя. Особенно уязвимы двигатели без встроенного термозащиты и модели с низким классом изоляции (например, класс В).
Для предотвращения перегрева при снижении скорости рекомендуется использовать регуляторы, обеспечивающие плавное управление оборотами с ограничением минимальных значений. Оптимальная нижняя граница скорости для большинства вентиляторов 220 В составляет 40–50% от номинала.
Дополнительно можно применять внешние термодатчики или термореле для контроля температуры двигателя с отключением питания при перегреве. В случае использования частотных преобразователей важен контроль тока и температуры для сохранения надежности.
Низкоскоростная работа вентилятора без должного охлаждения значительно сокращает срок службы оборудования и повышает вероятность аварийных ситуаций, связанных с перегревом. Необходимо учитывать эти ограничения при проектировании и эксплуатации систем с регулировкой оборотов.
Вопрос-ответ:
Как правильно выбрать регулятор скорости для вентилятора на 220 В?
Выбор регулятора зависит от типа мотора вентилятора и его электрических характеристик. Для асинхронных двигателей с конденсатором обычно подходят симисторные регуляторы, которые изменяют напряжение на обмотках. Если вентилятор с коллекторным двигателем, можно использовать регуляторы, меняющие напряжение или импульсные модуляторы. Также важно учитывать максимальную мощность устройства, чтобы регулятор выдерживал нагрузку без перегрева.
Можно ли уменьшить скорость вентилятора, просто снижая напряжение питания?
Снижение напряжения приводит к уменьшению скорости вращения, но не всегда это безопасно для мотора. Некоторые двигатели рассчитаны на строго определённое напряжение, и понижение может привести к перегреву и снижению срока службы. Особенно это касается асинхронных моторов с конденсатором, для которых изменение напряжения без специальных устройств может вызвать вибрации и шум. Поэтому лучше использовать специализированные регуляторы, предназначенные для конкретного типа двигателя.
Какие риски могут возникнуть при использовании частотного преобразователя для вентилятора на 220 В?
Частотный преобразователь позволяет изменять скорость мотора плавно, меняя частоту питающего напряжения. Однако не все однофазные вентиляторы рассчитаны на такую работу. Возможны проблемы с перегревом из-за изменения магнитного потока, а также повышенный износ подшипников при слишком низких оборотах. Кроме того, установка преобразователя требует знания параметров двигателя и правильного подключения, чтобы избежать повреждений.
Как правильно подключить регулятор скорости к вентилятору 220 В?
Подключение зависит от конструкции вентилятора и типа регулятора. Обычно регулятор ставится в разрыв фазного провода питания, чтобы контролировать напряжение на двигателе. Важно отключить питание перед монтажом и соблюдать полярность, если она предусмотрена. Для безопасности рекомендуется использовать корпус с заземлением и предусмотреть защиту от перегрузок. Если есть сомнения, лучше обратиться к специалисту по электрике.
Можно ли регулировать скорость центробежного вентилятора обычным диммером для освещения?
Использование стандартного диммера для освещения не подходит для управления скоростью вентилятора. Такие устройства предназначены для резистивных нагрузок, а вентилятор с двигателем — индуктивная нагрузка. В результате может возникнуть сильный шум, мерцание, снижение ресурса мотора и даже выход из строя регулятора. Для вентиляторов нужно применять специальные регуляторы с учетом индуктивной природы нагрузки.
Как правильно выбрать регулятор скорости для вентилятора на 220 Вольт?
При выборе регулятора скорости необходимо учитывать тип двигателя вентилятора и его мощность. Для асинхронных двигателей с короткозамкнутым ротором подходят симисторные или тиристорные регуляторы, позволяющие плавно изменять напряжение и, соответственно, скорость вращения. Важно, чтобы номинальный ток регулятора соответствовал току вентилятора. Также стоит проверить совместимость с типом нагрузки: для вентиляторов с конденсаторным пуском следует выбирать специальные модели регуляторов, поддерживающие данный тип мотора. Некорректный подбор устройства может привести к снижению ресурса вентилятора или нестабильной работе.
