Ржавчина на сколах автомобиля чем убрать

Ржавчина на сколах кузова возникает из-за повреждения защитного слоя краски и попадания влаги на металлическую поверхность. Без своевременного устранения коррозия может распространяться, вызывая серьезные дефекты и снижая прочность металла. Для эффективного удаления ржавчины важна правильная последовательность действий и выбор специализированных средств.

Оптимальным решением является обработка сколов с применением преобразователей ржавчины и антикоррозийных грунтовок. Использование абразивных материалов с зернистостью 120–240 позволяет удалить рыхлую ржавчину без повреждения окружающей краски. После подготовки поверхности наносят быстросохнущие грунтовки и лакокрасочные материалы, которые обеспечивают надежную защиту и долгосрочный эффект.

Своевременное восстановление сколов снижает риск дальнейшего разрушения кузова и экономит затраты на последующий ремонт. При регулярном осмотре и обработке сколов можно продлить срок службы автомобиля и сохранить его внешний вид без привлечения дорогостоящих услуг автосервиса.

Подготовка поверхности автомобиля перед удалением ржавчины

После обезжиривания необходимо удалить рыхлую ржавчину и отслоившуюся краску. Для этого применяйте мелкозернистую наждачную бумагу с зерном 320–400. Работайте аккуратно, чтобы не расширить зону повреждения, но полностью очистить металл до чистого блестящего слоя.

Если ржавчина глубокая и проникла в металл, обработайте участок металлической щеткой или мелким надфилем для удаления остатков коррозии. На этом этапе важно исключить наличие остатков пыли и стружки, для чего промойте поверхность водой и высушите мягкой безворсовой тканью.

Перед нанесением антикоррозионного грунта или преобразователя ржавчины поверхность должна быть абсолютно сухой и обезжиренной. Для повторной проверки используйте чистый спирт и ватный тампон – если он останется чистым, подготовка завершена.

Все подготовительные работы желательно проводить в проветриваемом помещении с температурой от +15 до +25 °C, чтобы обеспечить оптимальное сцепление материалов и избежать образования конденсата.

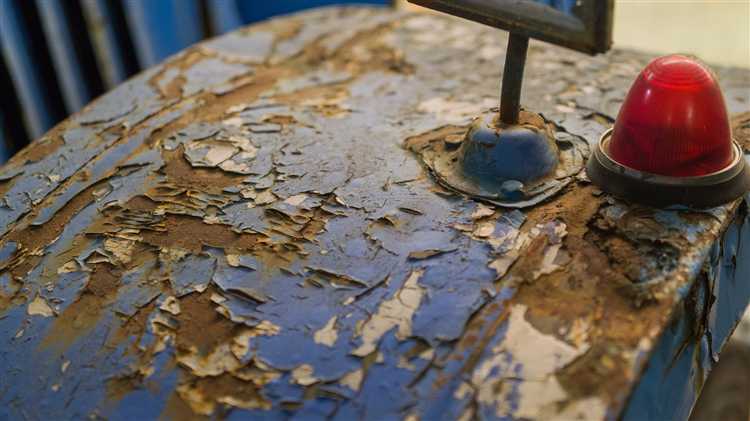

Средства для удаления ржавчины с небольших сколов на кузове

Для быстрого и надежного устранения ржавчины на небольших сколах применяют специализированные химические преобразователи ржавчины. Наиболее эффективны составы на основе фосфорной кислоты, которые взаимодействуют с оксидом железа, превращая его в стабильный фосфат железа и предотвращая дальнейшее распространение коррозии.

Преобразователь ржавчины – оптимальный выбор для локальных повреждений. Средства такого типа наносят кисточкой или аппликатором непосредственно на пораженный участок, выдерживают время согласно инструкции (обычно 10–20 минут) и затем поверхность можно шлифовать и грунтовать.

Шлифовальные материалы средней зернистости (например, абразивные губки или наждачная бумага с зерном 400–600) применяют для удаления рыхлой ржавчины и подготовки скола перед нанесением преобразователя или грунта.

Антикоррозийные грунтовки с содержанием цинка или эпоксидные составы обеспечивают дополнительную защиту после обработки ржавчины. Они образуют прочный слой, который изолирует металл от влаги и воздуха.

Для быстрого результата допустимо использование аэрозольных баллончиков с преобразователем ржавчины, которые удобно наносить на мелкие дефекты без необходимости демонтажа деталей. Важно соблюдать рекомендации производителя по времени высыхания и последовательности обработки.

В качестве вспомогательных средств можно применять специальные очистители и обезжириватели, которые улучшают адгезию последующих покрытий и обеспечивают более долговременную защиту.

Пошаговый процесс очистки и обработки сколов от ржавчины

1. Очистка поврежденного участка от грязи и жира. Используйте обезжириватель на спиртовой основе или специальный очиститель для кузова. Протрите поверхность чистой безворсовой салфеткой.

2. Механическое удаление ржавчины. Возьмите мелкозернистую наждачную бумагу (P320–P400) или металлическую щетку и аккуратно счистите коррозию до чистого металла. Обратите внимание на края скола, чтобы убрать подтеки ржавчины.

3. Обработка грунтовкой против коррозии. Нанесите тонкий слой преобразователя ржавчины или цинксодержащей грунтовки, которая остановит дальнейшее окисление. Дайте просохнуть согласно инструкции производителя (обычно 15–30 минут).

4. Заполнение скола шпатлёвкой или эпоксидным герметиком для выравнивания поверхности. После высыхания отшлифуйте участок наждачной бумагой P600–P800 до гладкости.

5. Нанесение базового слоя краски, точно соответствующей цвету автомобиля. Используйте аэрозольный баллончик с тонким распылением, чтобы избежать подтеков. Дайте каждому слою полностью высохнуть (обычно 10–15 минут).

6. После высыхания базового слоя нанесите прозрачный лак для защиты и сохранения блеска. Обычно достаточно 2–3 тонких слоя с интервалом высыхания около 15 минут.

7. Финальная полировка зоны скола после полного высыхания лака (минимум 24 часа) для выравнивания блеска с остальной частью кузова. Используйте мелкозернистую полировальную пасту и мягкую ткань.

Использование грунтовки и антикоррозийных составов после очистки

После удаления ржавчины с места скола важно сразу обработать поверхность грунтовкой, чтобы предотвратить дальнейшее развитие коррозии. Рекомендуется использовать эпоксидные или цинконаполненные грунтовки – они обеспечивают высокую адгезию и надежную защиту металла. Наносить грунтовку следует тонким слоем, избегая подтеков, с помощью кисти или аэрозоля.

Время высыхания грунтовки обычно составляет от 20 до 40 минут при комнатной температуре, однако для полного отверждения лучше выдержать 2–4 часа. Следующий этап – применение антикоррозийного состава. Оптимальны продукты на основе фосфатирующих или преобразующих ржавчину компонентов, которые создают барьер от влаги и кислорода.

Для небольших сколов часто используют аэрозольные антикоры с удобной насадкой для точечного нанесения. Важно равномерно покрыть обработанную грунтовкой область, включая прилегающие участки металла. Антикоррозийные составы требуют полного высыхания перед нанесением лакокрасочного покрытия – обычно от 1 до 3 часов.

После завершения этих этапов скол готов к покраске или нанесению защитного лака. Соблюдение порядка обработки – ключ к долговечности результата и предотвращению повторного образования ржавчины.

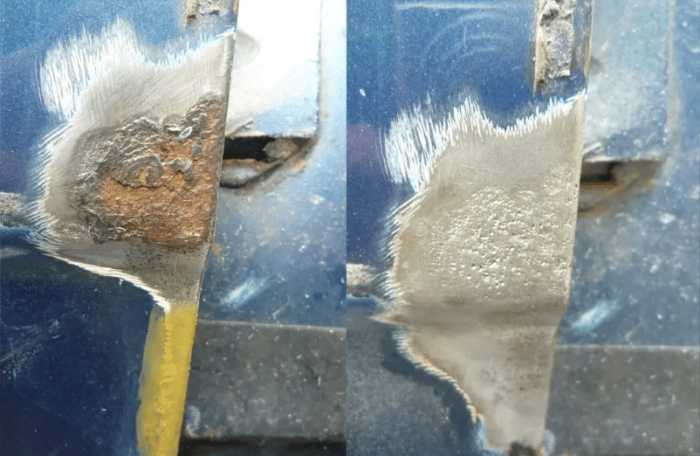

Техника нанесения автомобильной краски на поврежденные участки

Для качественного восстановления сколов с ржавчиной требуется строгая последовательность нанесения краски, гарантирующая ровное покрытие и защиту металла.

1. Подготовка поверхности: После удаления ржавчины и обезжиривания обработайте участок грунтовкой. Она обеспечивает адгезию краски и защищает металл от коррозии.

2. Выбор краски: Используйте краску, точно соответствующую заводскому цвету автомобиля. Рекомендуется наносить автомобильные аэрозольные краски с тонкой насадкой для равномерного распределения.

3. Нанесение слоя: Держите баллон на расстоянии 15-20 см от поверхности. Краску наносите короткими равномерными «пульсирующими» движениями, избегая потеков.

4. Количество слоев: Наносите 2-3 тонких слоя с интервалом 10-15 минут для просушки каждого слоя. Излишки краски могут привести к неровностям и ухудшению внешнего вида.

5. Сушка и отверждение: Дайте покрытию высохнуть при комнатной температуре минимум 24 часа. Для ускорения используйте специальные сушилки или естественную вентиляцию.

6. Финишная обработка: После полного высыхания нанесите прозрачный лак, следуя той же технике нанесения, что и у краски. Лак увеличит стойкость покрытия к внешним воздействиям.

7. Шлифовка и полировка: При необходимости аккуратно отшлифуйте мелкой абразивной бумагой (1500-2000 grit) для выравнивания поверхности, затем отполируйте до глянца.

Точность соблюдения всех этапов и контроль толщины каждого слоя обеспечат долговечное и незаметное восстановление поврежденного участка кузова.

Как защитить обработанные места от повторного образования ржавчины

После удаления ржавчины и нанесения краски обработанные участки необходимо тщательно защитить от влаги и коррозионных факторов. Для этого применяют специализированные антикоррозийные составы, которые создают барьер против кислорода и воды. Наиболее эффективны цинковые праймеры с высоким содержанием цинка (от 70%), которые обеспечивают гальваническую защиту металла.

Обработанные места нужно покрыть качественной грунтовкой с антикоррозийными добавками. Рекомендуется использовать двухкомпонентные эпоксидные или полиуретановые грунты с минимальной пористостью, чтобы предотвратить проникновение влаги под слой краски.

После грунтовки следует нанести финишное покрытие – автомобильную эмаль с повышенной стойкостью к химическому воздействию и ультрафиолету. Для участков с интенсивным износом целесообразно использовать лак на основе полиуретана или акрила, обеспечивающий дополнительную механическую защиту.

Для продления срока службы антикоррозийной обработки рекомендуется регулярно проводить профилактическую обработку восковыми составами или специальными антикоррозийными спреями, особенно перед влажным сезоном и зимой.

Обратите внимание на правильное высыхание каждого слоя – соблюдение температурного режима и времени выдержки значительно повышает адгезию и защитные свойства покрытия.

Вопрос-ответ:

Как определить, что ржавчина на сколе уже начала разрушать металл и требует срочного ремонта?

Если на сколе появились заметные коричневые пятна с шероховатой текстурой, металл стал рыхлым или покрыт пузырями краски, это признаки активной коррозии. Кроме того, при надавливании может чувствоваться ослабление металла. Такие изменения сигнализируют о необходимости незамедлительной очистки и защиты места повреждения.

Какие инструменты и материалы нужны для быстрой очистки ржавчины на небольших сколах?

Для работы подойдут наждачная бумага мелкой и средней зернистости, металлическая щетка или шлифовальная губка, растворитель для обезжиривания, антикоррозийный грунт и краска по металлу. Важно иметь чистую тряпку и перчатки. Такой набор позволяет быстро убрать ржавчину и подготовить поверхность для последующей обработки.

Можно ли использовать народные средства для удаления ржавчины на сколах автомобиля без риска повредить лакокрасочное покрытие?

Некоторые домашние методы, например, обработка уксусом или лимонной кислотой, способны растворять ржавчину, но их применение требует аккуратности. При неправильном использовании кислоты могут проникнуть под краску и вызвать новые повреждения. Лучше применять специализированные составы, разработанные для авто, или строго контролировать время обработки народными средствами.

Как обеспечить долговременную защиту обработанных участков после удаления ржавчины на сколах?

После очистки важно тщательно высушить поверхность, нанести антикоррозийный грунт, который препятствует развитию коррозии, и закрыть слой качественной автомобильной краски, подходящей по цвету. Для дополнительной защиты рекомендуется использовать прозрачный лак. Такой комплекс мер создаст надежный барьер и предотвратит появление ржавчины в дальнейшем.

Какие ошибки чаще всего допускают при самостоятельном удалении ржавчины на сколах, из-за которых проблема возвращается?

Часто пропускают тщательную очистку всех следов коррозии, что приводит к быстрому повторному появлению ржавчины. Еще одна ошибка — недостаточное обезжиривание и неправильный выбор грунтовки или краски, несовместимых с металлом. Также часто нарушается технология сушки слоев и нанесения материалов, из-за чего защитный слой получается слабым.
