Датчик Холла – это полупроводниковое устройство, реагирующее на наличие и изменения магнитного поля. Его основная задача – преобразование магнитной индукции в электрический сигнал. В основе работы лежит эффект Холла, при котором во внешнем магнитном поле внутри проводника с током возникает поперечное напряжение. Это напряжение и используется для регистрации магнитного поля и его параметров.
На практике датчики Холла применяются в автомобильной электронике, бытовой технике, системах промышленной автоматизации и робототехнике. Например, в автомобилях они используются для определения положения коленчатого и распределительного валов, измерения скорости вращения колес и управления антиблокировочной системой. В электродвигателях с бесщёточным управлением датчик позволяет точно фиксировать положение ротора для синхронной коммутации фаз.
Датчик может быть аналоговым или цифровым. Аналоговые устройства выдают непрерывный сигнал, пропорциональный силе магнитного поля, что позволяет использовать их в задачах измерения. Цифровые датчики переключаются между двумя состояниями – высоким и низким уровнем сигнала – при достижении определённого порога индукции. Это особенно удобно в системах, где требуется дискретная индикация или логическое управление.
Для стабильной работы датчика необходимо учитывать температурные ограничения, влияние электромагнитных помех и правильное размещение относительно источника магнитного поля. Использование экранирования, фильтрации и точной настройки чувствительности помогает добиться высокой точности и надежности в условиях промышленной эксплуатации или в транспортных системах.

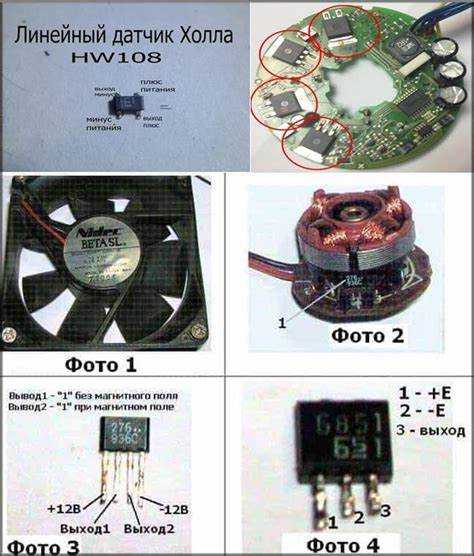

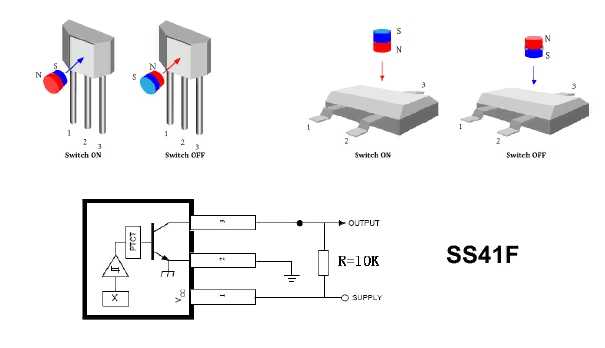

Как датчик Холла определяет наличие магнитного поля
Датчик Холла фиксирует наличие магнитного поля за счёт эффекта Холла, возникающего в проводнике с током при воздействии поперечного магнитного поля. Когда магнитное поле пересекает активную область полупроводниковой пластины, в перпендикулярном направлении формируется напряжение Холла.
Для регистрации этого напряжения используется измерительная схема, подключённая к выходу чувствительного элемента. При отсутствии магнитного поля разность потенциалов на выходе равна нулю или остаётся в пределах фона. При появлении внешнего поля напряжение возрастает пропорционально его индукции. Это позволяет датчику точно зафиксировать факт присутствия поля и его изменение во времени.
Типичное значение магнитной индукции, необходимое для срабатывания стандартного датчика Холла, варьируется в диапазоне от 1 до 10 мТл в зависимости от модели. Некоторые чувствительные варианты могут обнаруживать поле менее 0,1 мТл. Это делает их применимыми в задачах, требующих высокой точности, таких как контроль положения ротора в электродвигателях или детектирование движения в бесконтактных переключателях.
Для корректной работы датчика важно обеспечить ориентацию магнитного поля строго перпендикулярно к активной поверхности полупроводника. Отклонения угла могут привести к снижению чувствительности или ложным показаниям. В практических приложениях это учитывается при конструировании магнитной системы и выборе расположения элементов.
Передача сигнала от датчика Холла к электронному блоку
Датчик Холла преобразует изменения магнитного поля в электрический сигнал, который поступает на вход управляющей электроники. Типовой выходной сигнал представляет собой прямоугольный импульс, параметры которого (амплитуда, частота, длительность) зависят от конструкции датчика и условий его работы.
Для корректной передачи данных требуется согласование по напряжению между датчиком и управляющим модулем. В системах с микроконтроллерами это, как правило, уровни 3,3 В или 5 В. При использовании аналоговых датчиков Холла сигнал может быть представлен как напряжение, пропорциональное плотности магнитного потока.
- В цифровых датчиках используется транзисторный ключ, который замыкает или размыкает выход в зависимости от наличия магнитного поля. Такой сигнал легко обрабатывается микроконтроллером напрямую.
- В аналоговых моделях напряжение на выходе изменяется непрерывно, и требуется АЦП (аналогово-цифровой преобразователь) для его оцифровки.
Соединение между датчиком и электронным блоком должно обеспечивать минимальные потери сигнала и защиту от электромагнитных помех. Для этого применяются экранированные провода, развязка по питанию и, при необходимости, фильтры низких частот.
- Выход датчика подключается к входу микроконтроллера или усилителя сигнала.
- На этапе обработки сигнал фильтруется и нормализуется при помощи схем согласования.
- Обработанный сигнал интерпретируется системой управления (например, для определения скорости вращения коленвала или положения дроссельной заслонки).
Корректная передача сигнала зависит от точности монтажа, устойчивости источника питания датчика (обычно 5 В) и качества контактов. Нарушения в цепи могут привести к искажению данных и сбоям в работе системы.
Применение датчика Холла в системе зажигания двигателя
В современных системах зажигания с электронным управлением датчик Холла выполняет функцию датчика положения коленчатого вала. Он используется для точной синхронизации момента искрообразования с фазами рабочего цикла двигателя внутреннего сгорания.
Принцип работы основан на изменении выходного сигнала датчика при прохождении мимо него вращающегося металлического зубца или шторки, закреплённой на распределителе или маховике. Это позволяет фиксировать конкретное положение вала с высокой точностью.
- Фиксация верхней мёртвой точки (ВМТ) первого цилиндра – базовая точка отсчёта для формирования управляющего сигнала на коммутатор или модуль зажигания.
- Подача цифрового импульса с чёткой фронтальной границей – даёт возможность точно задать момент подачи высоковольтного импульса на свечу зажигания.
- Синхронизация с блоком управления двигателем (ECU) – датчик передаёт данные, на основе которых контроллер корректирует угол опережения зажигания с учётом оборотов, нагрузки и температуры.
Установка датчика Холла требует обеспечения постоянного воздушного зазора между его чувствительным элементом и триггерной шторкой (обычно от 0,5 до 1,5 мм). При увеличении зазора сигнал может ослабевать, при уменьшении – возрастает риск механического повреждения.
В случае отказа датчика двигатель либо не запускается, либо работает нестабильно. Диагностика выполняется с помощью осциллографа или мультиметра в режиме считывания импульсных сигналов. При выявлении отсутствия импульсов датчик подлежит замене.
Датчики Холла предпочтительны по сравнению с индуктивными аналогами в системах с высокочастотной обработкой сигналов, так как они обеспечивают чёткий прямоугольный выходной импульс, независимый от частоты вращения двигателя.

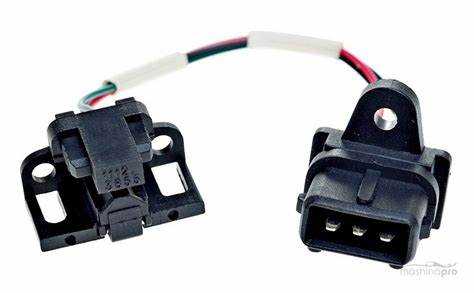

Роль датчика Холла в регулировке положения коленвала и распредвала
Датчик Холла используется для определения точного положения коленчатого и распределительного валов в системе управления двигателем. Его задача – формировать цифровые импульсы в моменты прохождения зубьев шестерни или меток синхронизации мимо чувствительного элемента, встроенного в датчик. Эти импульсы поступают в электронный блок управления (ЭБУ), где используются для расчёта фаз газораспределения и угла опережения зажигания.
В случае коленвала датчик Холла фиксирует положение каждого зубца на венце шкива. Один или несколько пропущенных зубьев служат метками опорной точки, относительно которой ЭБУ определяет ВМТ (верхнюю мёртвую точку) первого цилиндра. Это позволяет точно синхронизировать впрыск топлива и момент искрообразования в каждом цикле.
Для распредвала датчик Холла контролирует положение кулачков, отвечающих за открытие и закрытие клапанов. Эти данные критичны в системах с фазовращателями (например, VVT или VANOS), где фазировка регулируется в зависимости от режима работы двигателя. Датчик позволяет ЭБУ изменять фазу с высокой точностью и обеспечивать оптимальную производительность при разных оборотах и нагрузках.
Нарушение сигнала с одного из датчиков Холла приводит к переходу системы в аварийный режим, снижению мощности и увеличению расхода топлива. При диагностике важно проверить не только сам датчик, но и зазор между его чувствительным элементом и зубчатым диском, так как отклонения могут привести к нестабильной работе двигателя.
Использование качественного датчика Холла и соблюдение монтажных допусков критичны для стабильной работы синхронизированных систем управления двигателем. Рекомендуется регулярно проверять состояние разъёмов и герметичность корпуса датчика, особенно при эксплуатации в условиях повышенной вибрации и загрязнений.

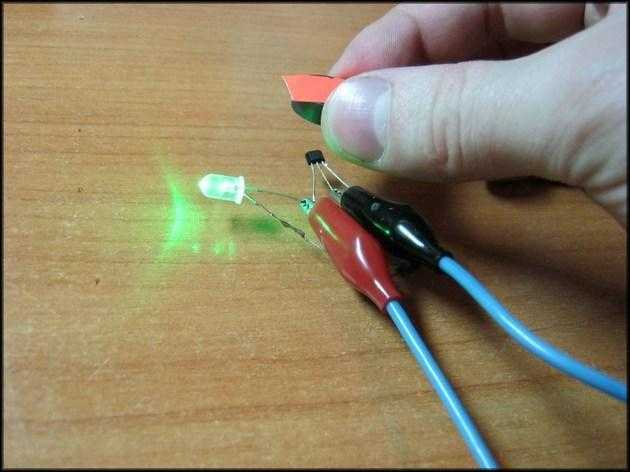

Как датчик Холла используется в измерении скорости вращения
Датчик Холла применяется для определения скорости вращения вращающихся узлов за счёт регистрации изменения магнитного поля. На валу или диске устанавливается магнит либо металлический зубчатый элемент, который при вращении периодически изменяет магнитную проницаемость вблизи чувствительного элемента. Каждое такое изменение фиксируется как импульс.
Частота этих импульсов прямо пропорциональна скорости вращения. Например, при установке одного магнита на валу один полный оборот соответствует одному импульсу. Если же используется зубчатое колесо с 60 зубьями, то за один оборот формируется 60 импульсов. Это позволяет точно измерять даже малые изменения в скорости.
Сигналы с датчика Холла подаются на электронный блок управления, где они преобразуются в числовое значение оборотов в минуту (RPM). Временной интервал между импульсами анализируется с помощью высокоточного таймера. Чем меньше интервал, тем выше скорость вращения.
Для повышения надёжности измерений важно правильно расположить датчик относительно зубчатого элемента, обеспечивая минимальный зазор и стабильное магнитное поле. При использовании экранирования можно минимизировать помехи от внешних магнитных полей, особенно в условиях работы рядом с электродвигателями.
Датчики Холла устойчивы к износу, поскольку работают без контакта с вращающейся частью. Это делает их подходящими для длительной эксплуатации в системах ABS, тахометрах, вентиляторах, приводах ГРМ и других механизмах, где необходима точная и быстрая фиксация скорости вращения.

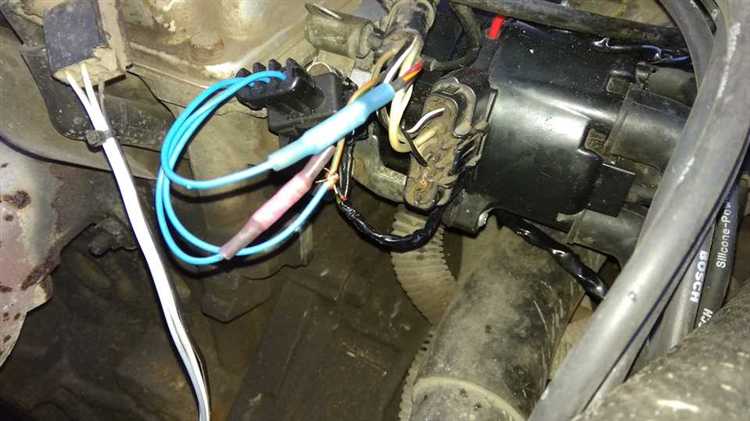

Особенности работы датчика Холла в бесконтактных системах
В бесконтактных системах датчик Холла выполняет функцию точного определения положения и скорости вращающихся элементов без физического контакта. Это обеспечивает повышенную надежность и износостойкость по сравнению с механическими датчиками.
Основной принцип работы основан на эффекте Холла: при прохождении магнитного поля через полупроводниковый элемент возникает напряжение, пропорциональное величине магнитного потока. В бесконтактных системах датчик фиксирует изменение магнитного поля от магнитных меток или зубьев вращающегося ротора.
Ключевые параметры, влияющие на работу датчика в таких системах:
| Параметр | Описание | Рекомендации |
|---|---|---|
| Чувствительность | Способность фиксировать малые изменения магнитного поля | Выбирать датчики с чувствительностью, соответствующей уровню магнитного сигнала для минимизации ошибок срабатывания |
| Рабочий зазор | Расстояние между датчиком и магнитной меткой | Оптимальный зазор не должен превышать технические характеристики датчика, чтобы избежать потери сигнала |
| Температурный диапазон | Диапазон рабочих температур без потери характеристик | Применять датчики с компенсацией температуры или выдерживающие экстремальные условия эксплуатации |
| Электромагнитная совместимость | Устойчивость к внешним электромагнитным помехам | Использовать экранирование и фильтрацию сигнала для повышения помехоустойчивости |
В бесконтактных системах важно правильное позиционирование датчика и магнитного элемента для обеспечения стабильного сигнала. Неправильное выравнивание или чрезмерный зазор вызывают искажения, приводящие к ошибкам в измерениях.
Для повышения точности часто применяют схемы с цифровой обработкой сигнала, где исходный аналоговый сигнал от датчика Холла преобразуется и фильтруется микроконтроллером. Это позволяет снизить влияние шумов и обеспечить устойчивость работы в условиях вибрации и перепадов температуры.
Использование датчиков Холла в бесконтактных системах позволяет увеличить срок службы узлов, минимизировать техническое обслуживание и обеспечить высокую точность позиционирования в промышленных и автомобильных применениях.
Вопрос-ответ:
Как именно датчик Холла определяет наличие магнитного поля?
Датчик Холла основан на эффекте Холла — явлении, при котором в проводящем или полупроводниковом материале возникает поперечное электрическое напряжение при прохождении тока в присутствии магнитного поля. Когда магнитное поле пересекает чувствительную область датчика, на его выходе появляется напряжение, пропорциональное силе поля. Этот сигнал фиксируется и преобразуется в электрический импульс или аналоговый сигнал.
Какие основные функции выполняет датчик Холла в автомобильных системах?
В автомобилях датчики Холла применяются для определения положения и скорости вращения валов двигателя, контроля положения педали газа и скорости колёс. С их помощью электронные блоки управления получают точные данные, необходимые для корректировки впрыска топлива, зажигания и работы систем безопасности. Такой способ позволяет заменить механические контакты на более надёжные бесконтактные решения.
Почему датчики Холла предпочтительнее механических датчиков в некоторых системах?
Бесконтактная работа датчика Холла исключает износ подвижных частей и подверженность загрязнению, что значительно увеличивает срок службы и надёжность. Кроме того, датчик быстрее реагирует на изменения и обеспечивает стабильные показания в широком диапазоне температур и условий эксплуатации.
В каких сферах помимо автомобилестроения применяется датчик Холла?
Датчики Холла находят применение в промышленном оборудовании для контроля скорости и положения движущихся частей, в бытовой технике (например, в стиральных машинах для определения положения барабана), в медицинских приборах, а также в устройствах управления робототехникой и системах безопасности. Их универсальность обусловлена простотой конструкции и надёжностью измерений магнитного поля.
Как влияет направление магнитного поля на работу датчика Холла?
Для правильной работы датчика важно, чтобы магнитное поле имело определённое направление относительно чувствительной пластины датчика. Если поле перпендикулярно направлению тока в датчике, эффект Холла максимален и сигнал отчетливый. При изменении направления поля напряжение на выходе может измениться по величине и знаку, что позволяет определять направление и интенсивность магнитного поля.
Как датчик Холла преобразует магнитное поле в электрический сигнал?
Датчик Холла работает на принципе эффекта Холла: при прохождении электрического тока через полупроводниковый материал в присутствии магнитного поля на его поверхности возникает напряжение, перпендикулярное направлению тока и магнитного поля. Это напряжение регистрируется как сигнал, отражающий наличие и силу магнитного поля. Таким образом, датчик преобразует магнитное поле в измеримый электрический импульс.
Для каких задач чаще всего применяется датчик Холла в автомобильных системах?
В автомобилях датчики Холла широко используют для определения положения и скорости вращения коленчатого и распределительного валов, что необходимо для точного управления моментом зажигания и подачи топлива. Также их применяют в бесконтактных системах контроля скорости колес, в системах управления двигателем и безопасности. Благодаря бесконтактному принципу работы такие датчики отличаются высокой надежностью и устойчивостью к износу.
