Неправильное извлечение клапана из цилиндра может привести к деформации посадочных мест, повреждению направляющих втулок и необходимости дорогостоящего ремонта головки блока. Чтобы этого избежать, необходимо точно соблюдать порядок действий, использовать подходящий инструмент и учитывать технические особенности конструкции.
Перед началом работ следует очистить зону вокруг клапанов от нагара и пыли. Это предотвратит попадание абразива в направляющие втулки при демонтаже. Также необходимо снять пружины, тарелки и сухари, используя специальный съемник. Давление на тарелку должно быть равномерным, чтобы избежать перекоса.
Сам клапан извлекается через направляющую втулку с внутренней стороны головки. При закисании клапана не допускается применение грубой силы – лучше использовать проникающую смазку и повторить попытку через несколько минут. При наличии следов коррозии или износа рекомендуется предварительная оценка состояния втулки с помощью калиброванного штифта.
Если клапан не поддается извлечению стандартными средствами, допустимо аккуратное прогревание зоны втулки промышленным феном до температуры 100–120 °C. Это обеспечит расширение металла и облегчит демонтаж. Использование молотка или зубила недопустимо – такие действия ведут к разрушению посадочных мест.
После снятия клапана следует осмотреть его стержень и фаску. Любые задиры, овальность или искривление указывают на необходимость замены. Перед последующей установкой нового клапана направляющая должна быть проверена на износ и при необходимости развёрнута под ремонтный размер.
Подготовка инструментов и рабочего места
Перед началом извлечения клапана необходимо тщательно подготовить рабочее место. Площадка должна быть хорошо освещена и обеспечивать доступ ко всем сторонам двигателя. Рекомендуется использовать верстак с антивибрационной поверхностью, чтобы избежать случайных повреждений деталей при демонтаже.
Из обязательных инструментов потребуется съёмник клапанов подходящего диаметра и конструкции – рычажного или винтового типа в зависимости от двигателя. Также необходимы деревянные или пластиковые проставки для фиксации головки блока цилиндров в устойчивом положении. Для удержания сухарей клапана желательно использовать магнитный щуп или узкие пинцеты с насечками.
Подготовьте набор торцевых головок и вороток, соответствующих крепежу распредвала и постелей клапанов. Убедитесь в наличии резинового молотка, чтобы при необходимости выполнять лёгкие корректирующие удары без риска повредить поверхность головки. Также пригодится ветошь и обезжириватель для очистки клапанной зоны перед началом работ.
Вблизи должны находиться контейнеры или маркированные лотки для раздельного хранения клапанов, сухарей, пружин и тарелок, чтобы исключить их случайную путаницу. При работе с алюминиевыми головками особенно важно избегать металлических предметов с острыми кромками. Используйте пластиковые лопатки или деревянные клинья при необходимости дополнительного поддевания элементов.
Наденьте защитные перчатки с плотным захватом и защитные очки. Если используется сжатый воздух для очистки, убедитесь в отсутствии мелких деталей в зоне действия потока. Организованное и безопасное рабочее пространство снижает риск повреждений и ускоряет процедуру извлечения клапанов.
Снятие головки блока цилиндров
Перед демонтажем головки блока цилиндров необходимо отключить аккумулятор, слить охлаждающую жидкость и масло. Для этого открой сливные пробки радиатора и блока, предварительно подготовив ёмкости для отработки.
Далее отсоединяются впускной и выпускной коллекторы. Важно поочерёдно открутить все болты, придерживая коллекторы, чтобы избежать их деформации. Отсоединяются все вакуумные и топливные шланги, жгуты проводки, крепления троса газа и датчиков, расположенных на ГБЦ.
Перед снятием ремня или цепи привода ГРМ необходимо выставить метки ГРМ в положение ВМТ первого цилиндра. Только после этого можно ослаблять натяжитель и снимать привод. Нельзя допускать смещения распределительного вала, чтобы не нарушить фазировку.
Болты крепления головки блока откручиваются в строго определённой последовательности, обычно от краёв к центру, в несколько проходов. Это предотвращает деформацию плоскости прилегания. Используется динамометрический ключ, чтобы зафиксировать момент затяжки при сборке.
После снятия головки блок цилиндров осматривается на предмет повреждений. Поверхность ГБЦ очищается от остатков прокладки пластиковым или деревянным шпателем – металлические инструменты использовать нельзя, чтобы не повредить плоскость.
Важно: при демонтаже учитывать особенности конструкции конкретного двигателя, так как последовательность операций и количество креплений могут отличаться.
Ослабление пружины клапана с помощью съемника
Перед началом работы необходимо убедиться, что поршень установлен в верхнюю мертвую точку. Это предотвратит провал клапана в цилиндр после снятия сухарей. Чтобы зафиксировать клапан, можно использовать сжатый воздух через адаптер в свечное отверстие или установить ограничитель через свечное отверстие вручную.
Съемник клапанных пружин выбирается в зависимости от конструкции ГБЦ. Для большинства легковых двигателей подойдет универсальный рычажный или винтовой съемник. Установите его так, чтобы опора приходилась на плоскость вокруг клапана, а нажим происходил строго по оси штока клапана.
Плавно вращайте винт или нажимайте на рычаг, добиваясь полного сжатия пружины. При этом верхняя тарелка должна опуститься настолько, чтобы освободились сухари. Следите, чтобы пружина не перекосилась – это затруднит извлечение и может повредить посадочные элементы.
После сжатия используйте пинцет с магнитным наконечником или отвертку с тонким жалом, чтобы аккуратно снять оба сухаря. Работайте медленно, исключая резкие движения. При отсутствии опыта рекомендуется зафиксировать съемник в сжатом положении перед извлечением сухарей.
Ослабление пружины должно выполняться строго по инструкции к используемому съемнику. Любые отклонения увеличивают риск повреждений клапанного механизма или получения травмы.

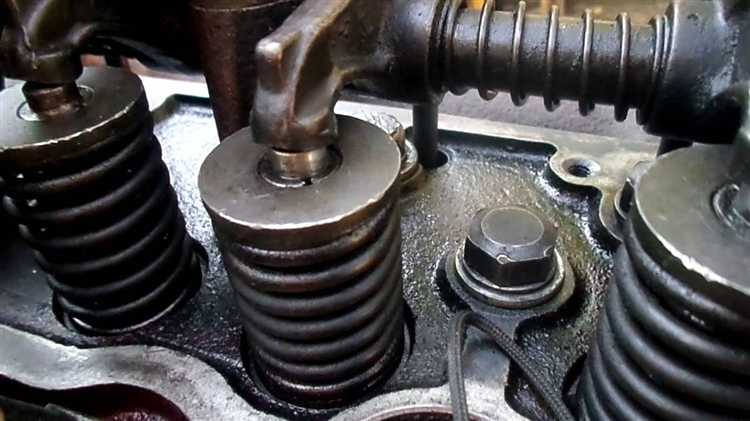

Извлечение сухарей без риска утери
Сухари клапанного механизма удерживают тарелку пружины и требуют аккуратного демонтажа, чтобы избежать их выпадения и потери. Особенно важно соблюдать точную последовательность действий и использовать подходящие инструменты.
- Перед началом убедитесь, что пружина полностью сжата с помощью клапанного съемника. Это освободит сухари от натяжения и упростит доступ к ним.
- Используйте магнитный зонд или пинцет с тонкими губками. Избегайте захвата пальцами – риск выпадения в цилиндр или моторный отсек значительно выше.
- Освобождайте сухари по одному. После извлечения первого – удерживайте второй инструментом, чтобы предотвратить его резкое смещение или выпадение.
- Сразу помещайте снятые элементы в маркированный контейнер или магнитную тарелку. Это исключит их утерю при дальнейших манипуляциях.
Если сухари закислены, не прилагайте усилия. Обработайте посадочное место проникающей смазкой и дайте ей впитаться 10–15 минут. Только после этого повторите попытку извлечения с помощью тонкого крючка или иглы.
Работу рекомендуется проводить в чистом помещении с освещением, направленным под острым углом к головке блока. Это улучшит видимость и позволит сразу заметить, если сухарь упадёт.
Аккуратное удаление пружины и тарелки клапана
После извлечения сухарей клапанный механизм освобождается, но сохраняет остаточное давление от пружины. Чтобы безопасно снять пружину и тарелку, необходимо контролировать процесс, исключая перекосы и рывки.
Сначала плавно ослабьте съемник, снижая давление на пружину. Движение должно быть равномерным – резкие перепады могут вызвать повреждение тарелки или деформацию направляющей втулки. Ослабляя натяжение, следите, чтобы детали не сместились и не перекосились относительно оси клапана.
Когда пружина полностью разжата, аккуратно снимите съемник. Сначала извлеките верхнюю тарелку – она может быть прижата к виткам пружины. Удерживайте пружину рукой, чтобы она не выпрыгнула. Затем аккуратно выньте саму пружину, слегка покачивая её при необходимости для выхода из посадочного места.
Проверьте пружину и тарелку на наличие трещин, сколов, следов перегрева или неравномерного износа. Изогнутые или поврежденные детали использовать повторно нельзя – это может привести к нестабильной работе клапанного механизма при сборке.
Выемка клапана из направляющей втулки
Перед выемкой клапана необходимо убедиться в полном снятии пружины и тарелки клапана. Для извлечения клапана из направляющей втулки применяют съемник с магнитным или механическим захватом, способный аккуратно удержать головку клапана.
Процесс начинается с установки съемника на головку клапана. Захват должен обеспечивать плотное и равномерное сцепление без перекосов, чтобы не повредить поверхность клапана и втулки.
Далее клапан извлекают медленными, контролируемыми движениями, направленными вдоль оси втулки. Любое боковое усилие способно привести к деформации или заеданию.
Если клапан зафиксирован плотно из-за нагара или коррозии, допускается использование проникающей смазки с выдержкой времени для размягчения отложений.
В случае сопротивления не рекомендуется применять чрезмерную силу – лучше аккуратно прокачать клапан с помощью легких постукиваний по съемнику, создавая вибрацию, которая способствует ослаблению зацепления.
После извлечения клапана следует осмотреть направляющую втулку на предмет износа и повреждений, а также проверить состояние самого клапана перед дальнейшей сборкой.

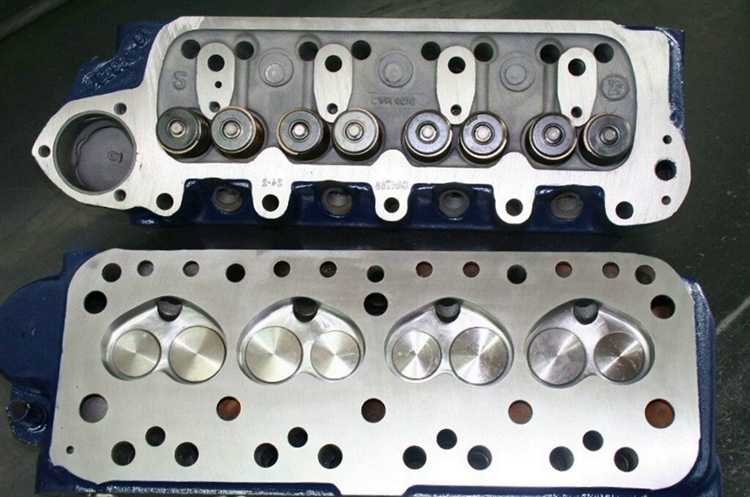

Проверка состояния седла и направляющей после извлечения
Проверьте направляющую клапана на износ по внутреннему диаметру. Измерьте диаметр в нескольких местах вдоль втулки, сравнивая с заводскими допусками. Наличие овальности или увеличения диаметра свидетельствует о необходимости замены или восстановительных работ.
Оцените поверхность направляющей на наличие задиров и коррозии. Гладкая внутренняя поверхность обеспечивает свободное перемещение клапана без заеданий. Если обнаружены повреждения, примените хонингование для восстановления гладкости, учитывая максимально допустимый размер после ремонта.
Проверьте посадку седла в головке цилиндра. Седло должно плотно фиксироваться без люфта. Для этого проведите легкий постукивающий тест и визуально оцените прилегание по контуру. Ненадежная фиксация требует корректировки посадочного места или замены седла.
После оценки состояния седла и направляющей задокументируйте все выявленные дефекты и замеры. Это позволит точно определить необходимый ремонт или замену и предотвратить повторные повреждения при сборке.
Вопрос-ответ:
Какие инструменты нужны для извлечения клапана из цилиндра без повреждений?
Для аккуратного извлечения клапана потребуется набор специальных съемников клапанных пружин, магнитный держатель для сухарей, а также набор головок и ключей для снятия головки цилиндров. Важно использовать приспособления, позволяющие равномерно ослабить пружину, чтобы избежать перекосов и повреждений клапана и направляющей втулки.
Как проверить, что клапан можно безопасно извлечь из цилиндра?
Перед извлечением клапана следует убедиться, что пружина полностью ослаблена и тарелка клапана не зафиксирована сухарями. Также стоит проверить отсутствие сильной коррозии или закоксованности вокруг седла клапана, так как это может затруднить снятие и привести к повреждениям. Если головка блока снята, осмотрите состояние направляющей втулки — при деформациях лучше провести замену перед повторной сборкой.
Как избежать повреждения направляющей втулки при извлечении клапана?
Направляющую втулку можно повредить, если вытягивать клапан под углом или с чрезмерной силой. Рекомендуется использовать съемник, который удерживает клапан ровно по оси цилиндра, и аккуратно ослаблять пружину до полного снятия сухарей. При необходимости можно слегка покачивать клапан для освобождения из посадочного места, но без резких движений. Если втулка туго сидит, лучше обработать её мягким очистителем и дать время для размягчения отложений.
Что делать, если клапан застрял в цилиндре и не выходит обычными методами?
Если клапан не выходит после стандартных манипуляций, не стоит применять чрезмерную силу. Можно попробовать нанести проникающую смазку в зону посадки клапана и оставить на несколько часов. После этого аккуратно повторить попытку. В некоторых случаях помогает легкое нагревание головки блока, что расширяет металл и облегчает извлечение. При отсутствии результата стоит обратиться к специалисту, чтобы избежать повреждений деталей.
Как правильно хранить клапаны после извлечения, чтобы не повредить их?
Извлечённые клапаны следует хранить на ровной поверхности, избегая контакта рабочей поверхности клапана с твердыми предметами. Рекомендуется использовать мягкие подкладки или специальные контейнеры для защиты от царапин и деформаций. Также важно сохранять сухие условия и чистоту, чтобы не допустить коррозии или попадания грязи на поверхности клапана.
Какие инструменты нужны для безопасного извлечения клапана из цилиндра?
Для аккуратного извлечения клапана потребуются съемник пружин клапана, набор магнитных или пинцетов для сухарей, а также мягкие накладки или прокладки для защиты поверхности седла и направляющей. Использование подходящих инструментов помогает избежать деформации и повреждений деталей, которые могут привести к утечкам или снижению работы двигателя. Рекомендуется иметь под рукой также чистую ветошь и освещение, чтобы лучше контролировать процесс.
Как правильно ослабить пружину клапана, чтобы не повредить ее и соседние детали?
Перед тем, как снимать клапан, нужно ослабить пружину с помощью съемника, который сжимает пружину равномерно, не вызывая перекосов. Медленное и плавное сжатие пружины снижает риск повреждения её витков и тарелки клапана. Важно при этом удерживать сухари с обеих сторон, чтобы они не выпали и не потерялись. Резкие движения или попытки снять пружину вручную без специальных приспособлений часто приводят к деформациям и затрудняют последующую сборку.
