Катализатор Ford Focus 2 установлен в выхлопной системе непосредственно после выпускного коллектора двигателя. Его основное назначение – снижение токсичности отработавших газов путем каталитического преобразования вредных веществ в менее опасные. На моделях с бензиновым двигателем катализатор располагается под днищем автомобиля, перед задним глушителем, что обеспечивает оптимальную температуру для эффективной работы.
Для проверки состояния катализатора важна не только визуальная инспекция, но и диагностика по параметрам датчиков кислорода (лямбда-зондов). Сигнал с этих датчиков позволяет оценить эффективность каталитического слоя и выявить возможные засоры или повреждения. При механическом осмотре обращают внимание на целостность корпуса, отсутствие трещин и следов перегрева.
Периодическая проверка катализатора на Ford Focus 2 рекомендуется после пробега 100–150 тысяч километров, а также при появлении характерных симптомов: снижение мощности двигателя, увеличение расхода топлива, посторонние звуки из выхлопной системы или ошибка «Check Engine». Современные сканеры диагностируют состояние катализатора по кодам неисправностей, что облегчает точное выявление проблем без разборки.

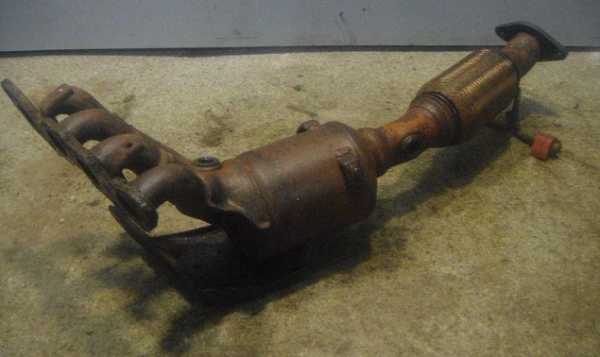

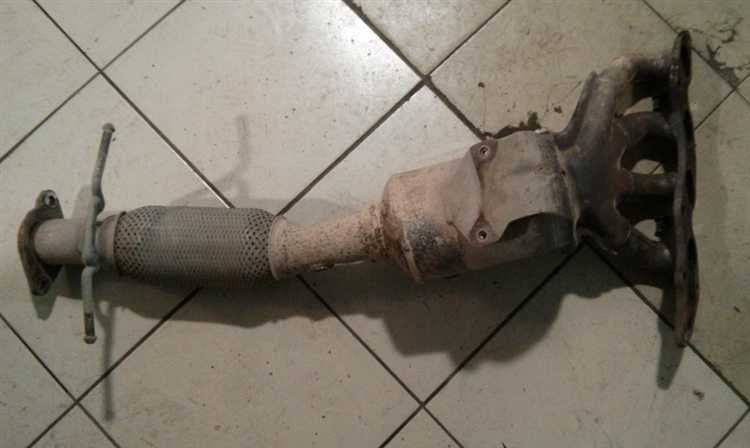

Точное место установки катализатора на модели Ford Focus 2
Катализатор на Ford Focus 2 установлен в выхлопной системе непосредственно после выпускного коллектора двигателя. В бензиновых версиях, таких как 1.6L и 2.0L Duratec, он расположен под днищем автомобиля, между выпускным коллектором и средней частью выхлопной трубы.
Конкретно, катализатор закреплен на специальном кронштейне, прикрепленном к раме и днищу, что обеспечивает минимальные вибрации и правильный угол установки. Его корпус выполнен из нержавеющей стали для стойкости к высоким температурам и коррозии.
Для доступа к катализатору необходимо поднять автомобиль на подъемнике или смотровой яме, так как он находится в зоне под передней частью салона, чуть позади двигателя. При этом расстояние от переднего колеса примерно 60–80 см, по центру автомобиля.
На дизельных модификациях Ford Focus 2 катализатор иногда совмещен с сажевым фильтром (DPF) и расположен чуть дальше по выхлопной системе, но по-прежнему под днищем, в пределах передней трети длины шасси.
Внимание к точному расположению катализатора важно для проведения диагностики и замены. При ремонте рекомендуется проверять крепления и состояние корпуса, так как из-за близости к двигателю возможны повреждения от нагрева и коррозии.
Визуальный осмотр катализатора: что искать при проверке
Катализатор Ford Focus 2 расположен в выпускной системе, между выпускным коллектором и глушителем. Для качественной визуальной проверки требуется поднять автомобиль на подъёмнике или использовать домкрат с подставками.
При осмотре катализатора обратите внимание на следующие моменты:
- Целостность корпуса. Проверяйте на наличие трещин, пробоин, вмятин и следов коррозии. Повреждения корпуса могут привести к утечке выхлопных газов и снижению эффективности.
- Состояние креплений. Убедитесь, что катализатор надёжно закреплён, отсутствуют ослабленные болты, пружины или повреждённые фланцы.
- Признаки перегрева. Обгорания или почернение корпуса указывают на возможные проблемы с подачей топлива или неправильной работой двигателя.
- Засоры и загрязнения. Внешние загрязнения могут скрывать дефекты, а внутренняя забитость влияет на пропускную способность системы.
- Проверка на наличие посторонних звуков. При постукивании по корпусу легким металлическим предметом здоровый катализатор издаёт характерный звонкий звук, а повреждённый – глухой или отсутствует звук.
Если видимых повреждений нет, но двигатель работает с перебоями или загорается ошибка P0420, следует проводить диагностику с использованием специальных приборов и датчиков кислорода.
Как определить неисправность катализатора по звуку двигателя
При неисправности катализатора на Ford Focus 2 характерно изменение звука работы двигателя, связанное с нарушением свободного прохождения выхлопных газов. Один из признаков – появление резкого металлического дребезжания или звонкого звука, особенно при разгоне. Это вызвано разрушением внутреннего керамического слоя катализатора.
Также стоит обратить внимание на усиление громкости выхлопа. Если катализатор забит или частично закупорен, звук двигателя становится более глухим и «тяжелым» из-за повышения обратного давления в системе выпуска.
При холодном запуске слышен повышенный шум, который постепенно уменьшается по мере прогрева. Такой эффект возникает, если катализатор теряет свою эффективность и не пропускает выхлопные газы должным образом.
Для диагностики можно провести простой тест: при заведённом двигателе аккуратно постучать по корпусу катализатора. Звук пустоты или болтанки указывает на внутренние повреждения. При этом стоит исключить другие источники шума в системе выхлопа, чтобы точно определить неисправность катализатора.
Изменения звука двигателя в сочетании с ухудшением динамики и увеличением расхода топлива часто подтверждают необходимость проверки состояния катализатора на Ford Focus 2.
Методы диагностики катализатора с помощью бортового компьютера
Диагностика катализатора на Ford Focus 2 с помощью бортового компьютера основывается на анализе данных от датчиков кислорода (лямбда-зондов), установленных до и после катализатора. Их показания позволяют определить эффективность работы устройства.
- Подключение к OBD-II разъему через диагностический сканер или адаптер ELM327.
- Чтение параметров в реальном времени, в частности напряжения и частоты сигнала с датчиков кислорода.
- Сравнение показаний лямбда-зонда до катализатора (обычно колебания напряжения быстрые и выраженные) и после (сигнал должен быть более стабильным и сглаженным).
Если после катализатора сигнал датчика кислорода совпадает по динамике с датчиком до катализатора, это свидетельствует о сниженной фильтрации и вероятной неисправности катализатора.
- Считывание кодов ошибок P0420 или P0430, указывающих на низкую эффективность каталитического нейтрализатора.
- Анализ данных потоков кислорода и температуры катализатора для оценки его состояния.
- Использование функций мониторинга бортового компьютера для тестирования катализатора в движении.
Регулярная диагностика через бортовой компьютер помогает выявить проблемы на ранних стадиях, позволяя избежать повреждений двигателя и повысить экологичность работы автомобиля.
Проверка катализатора с помощью датчиков кислорода
На Ford Focus 2 для контроля работы катализатора используются два датчика кислорода (лямбда-зонда): до каталитического нейтрализатора (Bank 1 Sensor 1) и после него (Bank 1 Sensor 2). Первый измеряет концентрацию кислорода во впускных газах, второй – в отработанных газах после каталитического блока.
При исправном катализаторе показания второго датчика кислорода должны быть относительно стабильными, так как катализатор снижает количество незгоревших компонентов и колебания кислорода. В случае неисправности катализатора, сигнал второго датчика будет напоминать по характеру первый, с большими колебаниями напряжения.
Для проверки используют диагностический сканер с функцией графического отображения сигналов лямбда-зондов в реальном времени. В норме график первого датчика демонстрирует быстрые и частые изменения напряжения в диапазоне примерно от 0.1 до 0.9 В, отражая процесс сгорания смеси. Второй датчик должен показывать более плавный и менее изменчивый сигнал в пределах около 0.4–0.6 В.
Если наблюдаются совпадения в поведении двух датчиков (синхронные скачки напряжения второго датчика, аналогичные первому), это указывает на снижение эффективности каталитического нейтрализатора или его выход из строя. В этом случае необходима замена катализатора или его ремонт.
Также возможно считать с помощью OBD-II диагностические коды P0420 и P0430, которые сигнализируют о низкой эффективности катализатора. Однако данные коды без анализа сигналов кислородных датчиков не дают полной картины.
При проверке следует учитывать температуру отработавших газов, так как при холодном двигателе показания датчиков могут быть нестабильными. Оптимальный режим диагностики – после прогрева двигателя до рабочей температуры.
Ниже представлены ключевые параметры для оценки сигналов кислородных датчиков при диагностике катализатора на Ford Focus 2:
| Параметр | Bank 1 Sensor 1 (до катализатора) | Bank 1 Sensor 2 (после катализатора) |
|---|---|---|
| Напряжение (В) | 0.1–0.9 (быстрые колебания) | 0.4–0.6 (плавное, стабильное) |
| Поведение сигнала | Резкие колебания с частотой около 1 Гц | Плавные, минимальные изменения |
| Диагностический признак неисправности | Не применяется напрямую | Синхронные колебания с первым датчиком, колебания близки к 0.1–0.9 В |
Использование специализированного оборудования для теста проходимости катализатора
Для оценки состояния катализатора Ford Focus 2 применяют дымогенераторы и приборы для измерения перепада давления. Дымогенератор подает контролируемое количество дыма в выпускной тракт, что позволяет визуально обнаружить утечки или повреждения корпуса катализатора.
Перепад давления измеряют с помощью манометров, подключаемых до и после катализатора. В норме разница давления не должна превышать 15–20 кПа при холостом ходе двигателя. Более высокие показатели свидетельствуют о засорении или разрушении внутреннего слоя катализатора, что снижает проходимость и эффективность очистки отработавших газов.
Также применяют специализированные приборы с функцией сканирования температуры и давления в реальном времени. Они фиксируют изменение параметров при различных оборотах двигателя, позволяя оценить динамическую проходимость и выявить зоны перегрева.
Рекомендуется проводить тест проходимости в условиях прогретого двигателя с отключенными дополнительными системами, чтобы исключить ложные показания, связанные с нестабильной работой силового агрегата.
Признаки забитого катализатора и их влияние на работу двигателя
Забитый катализатор вызывает повышение обратного давления в выхлопной системе, что снижает эффективность выпуска отработавших газов. В результате двигатель теряет мощность, особенно заметно при нагрузках и ускорениях.
Одним из явных признаков является ухудшение динамики автомобиля – увеличение времени разгона и затрудненный набор оборотов. Часто наблюдается нестабильная работа на холостом ходу, двигатель может глохнуть или подергиваться.
Рост температуры выхлопных газов перед катализатором говорит о перегреве элемента из-за невозможности нормального прохождения газов, что негативно влияет на ресурс как катализатора, так и двигателя в целом.
Увеличение расхода топлива связано с нарушением оптимальной подачи смеси и затруднением работы двигателя при повышенном сопротивлении выхлопа. На диагностике может фиксироваться ошибка P0420, сигнализирующая о снижении эффективности катализатора.
Длительное использование автомобиля с забитым катализатором приводит к повышенной нагрузке на цилиндро-поршневую группу, что увеличивает риск выхода из строя турбины (если установлена) и ухудшает общую надежность силового агрегата.
Рекомендации по самостоятельной проверке катализатора без сервисного центра
Для оценки состояния катализатора на Ford Focus 2 без специального оборудования следует начать с визуального осмотра. Обратите внимание на корпус устройства – наличие трещин, вмятин и следов перегрева может указывать на внутренние повреждения или пробои в структуре катализатора.
Проверьте выпускную трубу за катализатором – затруднённый выход газов проявляется в повышенном сопротивлении. Для этого можно аккуратно снять трубу и проверить проходимость с помощью сжатого воздуха или продувки. Значительное сопротивление указывает на засорение или разрушение внутреннего наполнителя.
Проверьте динамику двигателя при различных нагрузках. Характерный признак забитого катализатора – снижение мощности, особенно заметное при разгоне и удержании высокой скорости. При этом мотор может работать с нестабильными оборотами, а расход топлива увеличиваться.
Используйте простой метод с обратным давлением: при работающем двигателе слегка прижмите руку к выхлопной трубе перед катализатором (при условии соблюдения мер безопасности и избегая ожогов). Если давление кажется слишком высоким, это может указывать на частичную закупорку.
Обратите внимание на изменения в звуке работы двигателя. Глухой или металлический звон внутри катализатора, слышимый при постукивании по корпусу, свидетельствует о разрушении керамического наполнителя. Для проверки осторожно простучите корпус металлическим предметом.
Если есть доступ к диагностическому разъему OBD-II, можно считать коды ошибок, связанные с катализатором, например, P0420. Но даже без сканера использование описанных методов позволит составить предварительное мнение о состоянии устройства.
Вопрос-ответ:
Где именно на Ford Focus 2 расположен катализатор в системе выхлопа?
Катализатор на Ford Focus 2 установлен сразу после выпускного коллектора двигателя. Он располагается под днищем автомобиля, примерно в средней части выхлопной системы, между выпускным коллектором и глушителем. Это место обеспечивает эффективную обработку выхлопных газов до попадания их в дальнейшую часть системы выпуска.
Какие признаки могут свидетельствовать о неисправности катализатора на этой модели?
Основными признаками проблем с катализатором являются снижение мощности двигателя, затруднённый запуск или нестабильная работа мотора, повышенный расход топлива и появление специфического запаха гари из выхлопной трубы. Кроме того, на приборной панели может загореться индикатор «Check Engine» с соответствующим кодом ошибки, связанным с нарушением эффективности очистки выхлопных газов.
Можно ли проверить состояние катализатора без специализированного оборудования и как это сделать?
Да, базовую проверку можно провести самостоятельно. Для этого нужно выполнить визуальный осмотр на предмет повреждений или признаков перегрева. Также возможна проверка проходимости выхлопных газов — если двигатель «троит» или работает с перебоями, возможно, катализатор забит. Простым тестом служит и замер температуры корпуса катализатора в начале и в конце — существенная разница указывает на нормальную работу. Но для точной диагностики рекомендуется обратиться к специалистам или использовать диагностические приборы.
Как влияет состояние катализатора на работу двигателя и расход топлива?
Если катализатор забивается или повреждается, выхлопные газы не проходят нормально, что приводит к повышению обратного давления в системе. В результате двигатель теряет мощность, хуже реагирует на газ, может возникать нестабильность работы. Расход топлива часто увеличивается, так как мотор пытается компенсировать ухудшение выхлопа, что отражается и на динамике автомобиля.
Какие методы диагностики катализатора применимы на Ford Focus 2 с помощью штатного оборудования автомобиля?
Ford Focus 2 оснащён двумя датчиками кислорода — до и после катализатора. Сравнение показаний этих датчиков позволяет определить эффективность работы катализатора. Если разница между показаниями отсутствует или минимальна, это может означать, что катализатор не выполняет свою функцию. Для считывания данных и анализа применяется диагностический сканер, подключаемый к бортовому компьютеру автомобиля. Кроме того, сканер может показать коды ошибок, связанные с нарушением работы катализатора.
Где именно расположен катализатор на Ford Focus 2 и как его найти?
Катализатор на Ford Focus 2 установлен в выхлопной системе между выпускным коллектором двигателя и глушителем. Обычно он располагается под днищем автомобиля, в районе передней части подрамника. Чтобы найти катализатор, нужно заглянуть под автомобиль с правой стороны, чуть позади двигателя. Он имеет металлический корпус с сотами или керамическим наполнителем внутри. Для удобства поиска можно ориентироваться на два датчика кислорода — до и после катализатора, которые устанавливаются непосредственно на корпус. Эти датчики помогают контролировать работу устройства и его состояние.
