Датчик холостого хода (РХХ) на ВАЗ 2110 с инжекторным двигателем устанавливается непосредственно на корпусе дроссельного узла. Его основная задача – регулировка подачи воздуха в обход закрытой дроссельной заслонки для поддержания устойчивых оборотов двигателя на холостом ходу.
Для доступа к датчику необходимо снять воздушный фильтр вместе с гофрированной трубкой. Сам регулятор представляет собой небольшой цилиндрический элемент с разъёмом для подключения к проводке, крепится на двух винтах под торцевой ключ или отвертку. Расположен он с задней стороны дроссельного узла, ближе к моторному щиту.
На автомобилях с двигателями 1.5 и 1.6 л с системой распределённого впрыска чаще всего используется регулятор холостого хода типа 21083-1148300 или его аналоги. При замене рекомендуется отключить минусовую клемму аккумулятора и после установки произвести адаптацию узла, включая зажигание на 10 секунд без запуска двигателя.
Если наблюдаются плавающие обороты, двигатель глохнет при сбросе газа или увеличивается расход топлива, целесообразно проверить исправность РХХ. Визуальный осмотр, чистка и диагностика мультиметром помогут установить причину неисправности без демонтажа узла.
Расположение датчика холостого хода на двигателе ВАЗ 2110
Датчик холостого хода на ВАЗ 2110 установлен на корпусе дроссельного узла. Он крепится с торцевой стороны дроссельной заслонки с помощью двух винтов. Расположение не зависит от типа двигателя – будь то инжекторный 8-клапанный или 16-клапанный мотор. Основная задача датчика – регулировать поступление воздуха при закрытой дроссельной заслонке, обеспечивая стабильные обороты двигателя на холостом ходу.
Доступ к датчику осуществляется под капотом, со стороны воздухозаборника. Чтобы обнаружить его, необходимо найти дроссельный узел, который соединяется с воздушным патрубком после воздушного фильтра. На торце этого узла и установлен регулятор холостого хода, имеющий цилиндрическую форму с разъёмом для подключения жгута проводки.
Для демонтажа датчика потребуется крестовая отвертка. Сначала отключается электрический разъём, затем выкручиваются винты крепления. Перед началом работ рекомендуется снять клемму с аккумулятора, чтобы избежать короткого замыкания при демонтаже или установке. После замены или чистки датчика следует провести адаптацию системы управления двигателем, особенно на моделях с электронным дросселем.
Важно не путать датчик холостого хода с датчиком положения дроссельной заслонки – они находятся рядом, но выполняют разные функции и отличаются по конструкции.
Как выглядит датчик холостого хода на ВАЗ 2110
Датчик холостого хода (регулятор холостого хода, РХХ) на ВАЗ 2110 представляет собой компактный цилиндрический узел, изготовленный из металла и пластика. Его длина обычно составляет около 60 мм, диаметр – примерно 30 мм. На торце корпуса расположена пластиковая электрическая колодка с четырьмя контактами для подключения к жгуту проводки системы управления двигателем.
Основная часть устройства выполнена в виде шагового электродвигателя с подвижной иглой, которая выходит из металлического корпуса. Игла заострённая, с уплотнительным конусом на конце, и служит для регулировки потока воздуха, поступающего в обход дроссельной заслонки. При визуальном осмотре можно заметить резьбу или буртик на штоке иглы, с помощью которого она перемещается вперёд и назад при подаче управляющих импульсов.
Корпус датчика обычно чёрного или тёмно-серого цвета, с заводской маркировкой или номером детали. Некоторые версии имеют фланец с двумя монтажными отверстиями под болты крепления к корпусу дроссельного узла. Шток должен свободно двигаться при подаче питания, при этом недопустимы следы заклинивания или повреждений поверхности.
Подделки и неоригинальные детали часто отличаются более грубой обработкой поверхности, отсутствием чёткой маркировки, а также плохим качеством пластика разъёма. При замене следует ориентироваться на внешний вид штатного РХХ, установленного с завода, и проверять совместимость по каталожному номеру.
Подкапотное пространство: где искать датчик холостого хода
На ВАЗ 2110 с инжекторным двигателем датчик холостого хода (РХХ) расположен непосредственно на корпусе дроссельного узла. Этот элемент устанавливается сбоку от дроссельной заслонки и крепится двумя винтами. Его форма цилиндрическая, корпус выполнен из металла или пластика, и он подключён через четырёхконтактный разъём.
Чтобы найти РХХ под капотом:
- Откройте капот и найдите дроссельный узел – он находится в верхней части впускного коллектора, ближе к моторному щиту.
- Ищите цилиндрический датчик с электрическим разъёмом, установленный сбоку корпуса дросселя. Он может находиться с левой или правой стороны, в зависимости от модификации двигателя.
- От дроссельного узла отходит трос акселератора и шланги вентиляции картера – ориентируйтесь по ним при поиске.
Для удобства поиска рекомендуется снять воздушный фильтр и патрубок, ведущий к дросселю. Это обеспечит прямой доступ к датчику и упростит визуальный осмотр. Не перепутайте РХХ с датчиком положения дроссельной заслонки (ДПДЗ) – последний крепится к оси заслонки, тогда как РХХ установлен перпендикулярно воздушному потоку и не связан с осью напрямую.
Признаки неисправности датчика холостого хода
- Плавающие обороты: стрелка тахометра хаотично движется в пределах 600–1500 об/мин без вмешательства водителя.
- Двигатель глохнет при сбросе газа: особенно часто это проявляется при резком торможении или переключении передач на низких скоростях.
- Сложный запуск на холодную: при неисправном РХХ запуск двигателя может потребовать нескольких попыток.
- Неустойчивые холостые обороты после прогрева: на прогретом моторе обороты не стабилизируются, колеблются или зависают на повышенном уровне.
- Повышенный расход топлива: из-за неправильной подачи воздуха блок управления двигателем увеличивает подачу топлива.
Для диагностики рекомендуется выполнить проверку сопротивления обмоток РХХ мультиметром. Номинальные значения – около 53–55 Ом. Также полезно временно заменить подозреваемый датчик на заведомо исправный, чтобы исключить другие причины (например, подсос воздуха или сбои в ЭБУ).
Как добраться до датчика холостого хода без разборки лишних узлов
Датчик холостого хода на ВАЗ 2110 расположен на дроссельном узле, который находится на впускном коллекторе с правой стороны двигателя. Чтобы получить к нему доступ, не требуется снимать впускной коллектор или другие крупные элементы.
Открой капот и локализуй дроссельный узел – он располагается чуть ниже корпуса воздушного фильтра, ближе к моторному щиту. Визуально датчик можно определить по компактному корпусу цилиндрической формы с электрическим разъёмом на торце.
Для доступа к датчику достаточно снять воздушный патрубок, соединяющий воздушный фильтр с дроссельной заслонкой. Используй крестовую отвёртку или головку на 7 мм, чтобы ослабить хомуты и аккуратно сдвинуть патрубок в сторону.
После этого откроется свободный доступ к датчику. Он крепится двумя винтами с головкой под шестигранник 5 мм. Разъём отсоединяется вручную – необходимо нажать на фиксатор и потянуть разъём назад.
Все операции можно выполнить без демонтажа других компонентов. Главное – обеспечить устойчивое положение автомобиля, выключить зажигание и дать двигателю остыть, чтобы избежать ожогов при контакте с горячими элементами.

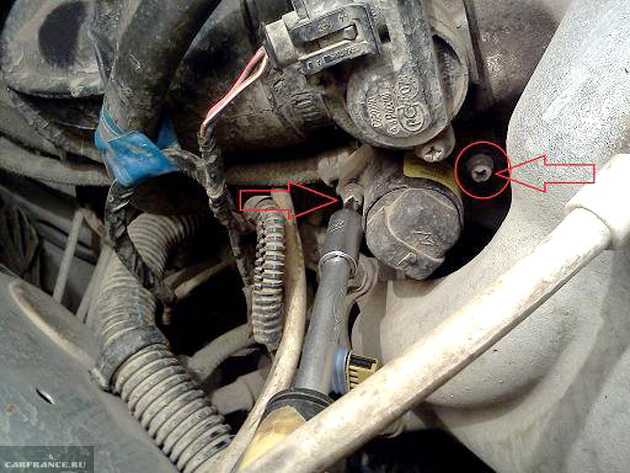

Инструменты, необходимые для доступа к датчику холостого хода
Для доступа к датчику холостого хода на ВАЗ 2110 потребуется минимальный набор инструментов, ориентированный на работу в ограниченном пространстве подкапотного отсека.
Обязательные инструменты включают:
| Инструмент | Назначение | Рекомендации |
|---|---|---|
| Набор торцевых головок (8 и 10 мм) | Откручивание крепежных болтов датчика и элементов корпуса дросселя | Используйте головки с трещоткой для удобства работы в узких местах |
| Отвёртка с крестовой насадкой (PH2) | Снятие и установка креплений разъёмов электропроводки | Предпочтительна с магнитным наконечником для удержания мелких винтов |
| Удлинитель для трещотки 100-150 мм | Доступ к крепежу датчика, скрытому за другими элементами двигателя | Облегчает работу без разборки соседних узлов |
| Плоскогубцы или пассатижи | Отсоединение зажимов и фиксаторов электропроводки | Рекомендуется с тонкими губками для работы в ограниченном пространстве |
| Фонарик или налобный светильник | Подсветка рабочего места в подкапотном пространстве | Обеспечивает точность и безопасность при работе с мелкими деталями |
Дополнительно можно подготовить ветошь для очистки контактных разъёмов и защитные перчатки для предотвращения травм при работе с металлическими деталями.
Как снять датчик холостого хода с ВАЗ 2110
Для снятия датчика холостого хода (РХХ) с ВАЗ 2110 необходимо подготовить ключ на 10 и крестовую отвертку. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.
Датчик установлен на корпусе дроссельной заслонки с правой стороны двигателя. Сначала отсоедините электрический разъем, аккуратно нажав фиксатор и вытягивая штекер.
Далее, используя ключ на 10, отверните два крепежных болта, удерживающих датчик. Болты расположены на корпусе вокруг РХХ. Снимите болты и аккуратно извлеките датчик, стараясь не повредить уплотнительную прокладку.
Если прокладка повреждена или деформирована, замените её новой во избежание подсоса воздуха после установки. При необходимости очистите посадочное место от загрязнений и нагара перед установкой нового датчика.
Установка производится в обратном порядке: установите датчик на место, закрепите болты, подсоедините разъем и подключите аккумулятор.
На что обратить внимание при установке нового датчика холостого хода
Перед установкой убедитесь в чистоте посадочного места на корпусе дроссельной заслонки – остатки старого герметика или грязь могут нарушить плотное прилегание датчика и вызвать утечки воздуха.
Проверьте состояние прокладки: она должна быть новой или без деформаций и повреждений, чтобы исключить подсос воздуха и неверные показания датчика.
Подключите электрический разъем, убедившись в надежном и плотном контакте. Осмотрите клеммы на наличие коррозии или повреждений, при необходимости очистите их специальным очистителем для контактов.
При затяжке крепежных болтов используйте момент затяжки 5-7 Н·м, чтобы избежать повреждения корпуса датчика или срыва резьбы.
После установки выполните проверку работы датчика путем запуска двигателя и наблюдения за стабильностью холостого хода, а также отсутствием ошибок на панели приборов.
При необходимости выполните адаптацию или сброс параметров ЭБУ с помощью диагностического сканера, чтобы исключить некорректную работу после замены.
Вопрос-ответ:
Где именно на двигателе ВАЗ 2110 расположен датчик холостого хода?
Датчик холостого хода установлен на корпусе дроссельной заслонки с правой стороны двигателя. Обычно он крепится винтами к металлическому патрубку, который соединяет воздушный фильтр и впускной коллектор. Чтобы найти датчик, достаточно проследить воздушный тракт к заслонке и обратить внимание на небольшое устройство с электрическим разъёмом, установленное сбоку.
Какие признаки указывают на неисправность датчика холостого хода на ВАЗ 2110?
Если датчик выходит из строя, появляются перебои в работе двигателя на холостом ходу: обороты могут плавать, машина глохнет при остановке или сильно дергается. Иногда увеличивается расход топлива и появляются проблемы с запуском в холодное время. Проверить состояние можно с помощью мультиметра или сканера, но сначала обращают внимание на поведение двигателя.
Как получить доступ к датчику холостого хода без демонтажа других деталей?
Для доступа достаточно открыть капот и отодвинуть корпус воздушного фильтра, чтобы освободить место около дроссельной заслонки. Обычно датчик расположен так, что он виден и доступен для откручивания без необходимости снимать коллектор или другие крупные узлы. Важно работать аккуратно, чтобы не повредить электрические разъёмы и шланги.
Можно ли самостоятельно заменить датчик холостого хода на ВАЗ 2110 и что для этого понадобится?
Замена датчика достаточно простая и может быть выполнена самостоятельно. Понадобится небольшой набор инструментов — отвертка и ключ на 10 мм для крепежа. После отсоединения разъёма и выкручивания крепежа старый датчик снимается, а новый устанавливается в обратном порядке. После установки рекомендуется проверить работу двигателя и, при необходимости, выполнить адаптацию через диагностику.
Какие ошибки в работе двигателя могут указывать на проблемы именно с датчиком холостого хода, а не с другими системами?
Типичные симптомы включают нестабильные обороты на холостом ходу, двигатель может глохнуть при остановке, возможны рывки и затруднённый запуск. При этом другие системы, такие как система зажигания или топливная, работают исправно, и ошибки, связанные с ними, отсутствуют. Диагностика с помощью сканера покажет ошибку, связанную с регулятором холостого хода или его цепями, что указывает именно на этот датчик.
