Понимание различий между постоянным и переменным током критично при работе с электрическими цепями, приборами и измерительным оборудованием. Неправильное определение типа тока может привести к повреждению техники или травмам. Постоянный ток (DC) характеризуется стабильным направлением движения заряда и неизменной полярностью. В источниках DC, таких как батарейки или блоки питания постоянного тока, напряжение остаётся неизменным во времени.
Переменный ток (AC) отличается тем, что его направление и величина периодически изменяются. Наиболее распространённый тип переменного тока – синусоидальный, с частотой 50 Гц в Европе и 60 Гц в Северной Америке. Источником AC является электросеть, генераторы или инверторы. Наличие переменного тока легко определить по характеру напряжения, которое изменяется от положительного к отрицательному значению в каждом цикле.
Для практического различения токов применяют мультиметры с режимами AC и DC. При подключении к источнику и выборе режима измерения можно мгновенно определить тип тока: если стрелка или цифровой индикатор показывает значение только в одном режиме – это и есть тип подключённого тока. Важно не путать режимы на приборе: символы ~ и ⎓ обозначают AC и DC соответственно.
При работе с электродвигателями, трансформаторами или системами питания ноутбуков важно учитывать, что переменный ток никогда не используется напрямую в большинстве электронных устройств. Он сначала преобразуется в постоянный с помощью выпрямителей. Поэтому, обнаружив адаптер с маркировкой «Output: 12V DC», можно быть уверенным, что на выходе подаётся постоянный ток.
Отличить токи по внешнему виду невозможно. Однако характерные признаки – наличие пульсаций, частоты или стабильности напряжения – легко выявляются с помощью осциллографа. На экране прибора переменный ток отображается в виде волны, тогда как постоянный ток – в виде прямой линии.
Визуальные признаки на экране мультиметра при измерении
При измерении постоянного тока или напряжения на дисплее мультиметра отображается числовое значение, рядом с которым находится символ «DC» или прямая горизонтальная линия. В большинстве моделей это обозначается как «―» или «DCV» для напряжения, либо «DCA» для тока. Отсутствие изменений в значении при стабильной нагрузке также указывает на постоянный ток.
При измерении переменного тока или напряжения на дисплее появляется символ «AC» или волнистая линия «~». В зависимости от модели, это может быть пометка «ACV» (для напряжения) или «ACA» (для тока). Значение на экране колеблется в пределах, особенно при нестабильной нагрузке, так как мультиметр фиксирует среднеквадратичное значение (RMS).
Если мультиметр оснащён автоматическим выбором режима, он сам определит тип тока, но на экране всегда отображаются характерные символы, которые позволяют визуально отличить измеряемый сигнал. При использовании ручного режима важно установить переключатель точно в нужную позицию – ошибка приведёт либо к отсутствию показаний, либо к некорректному значению.
Некоторые модели мультиметров дополнительно используют индикаторы «Hz» для частоты, которые появляются только при наличии переменного тока. При измерении постоянного тока эти символы неактивны. Этот параметр можно использовать как дополнительный визуальный ориентир.

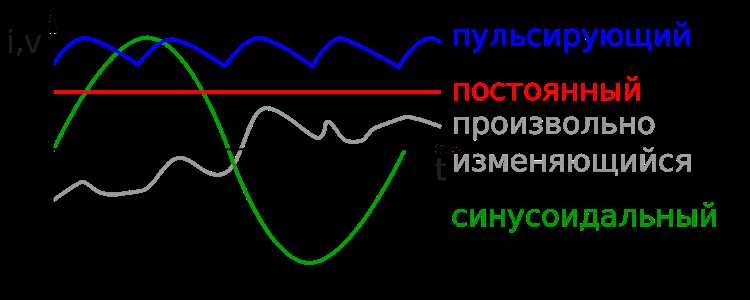

Обозначения и маркировка на корпусе электроприбора или источника
На корпусах электроприборов и источников питания указывается тип тока в виде буквенных и графических символов. Обозначение постоянного тока представлено заглавной латинской буквой «DC» или символом с прямой линией (–) над пунктирной (···). Эти знаки чаще всего размещаются рядом с техническими характеристиками или у гнезда подключения питания.
Переменный ток обозначается буквами «AC» либо волнообразной линией (∿). В бытовых приборах, работающих от розетки 220 В, такая маркировка указывает на необходимость подключения к сети переменного тока. Комбинированное обозначение «AC/DC» указывает на возможность работы устройства от обоих типов тока, например, у некоторых зарядных устройств.
Следует обращать внимание на номинальные значения напряжения и частоты, указанные рядом с обозначением тока. Например, надпись «~230V 50Hz» означает, что устройство рассчитано на переменный ток напряжением 230 В с частотой 50 Гц. Если на корпусе указано «5V ⎓», это означает питание от постоянного тока с напряжением 5 В.
Дополнительную информацию можно получить из пиктограмм: иконка с адаптером, батареей или солнечной панелью может указывать на тип источника. Некоторые производители указывают также полярность разъема постоянного тока – в виде круговой схемы с положительным и отрицательным полюсами. При подключении питания несоответствие этим обозначениям может привести к повреждению прибора.
Проверка типа тока с помощью цифрового мультиметра
Цифровой мультиметр позволяет с высокой точностью определить, какой тип тока присутствует в цепи – постоянный или переменный. Для начала убедитесь, что прибор находится в режиме измерения напряжения, а не тока или сопротивления.
На большинстве моделей мультиметров для измерения переменного напряжения используется обозначение «V~», а для постоянного – «V⎓» или просто «V» с прямой и пунктирной линией. Переключите поворотный переключатель в соответствующее положение, в зависимости от предполагаемого типа сигнала. Если тип тока неизвестен, начните с режима переменного напряжения, затем переключитесь на постоянный.
Для повышения точности рекомендуется использовать автоматический выбор диапазона, если он доступен. В противном случае установите максимально допустимый предел, чтобы избежать перегрузки прибора, и при необходимости уменьшайте его вручную.
Измерения следует проводить только при наличии напряжения в цепи. При проверке разомкнутых цепей или отключённых проводов показания будут равны нулю независимо от типа тока.

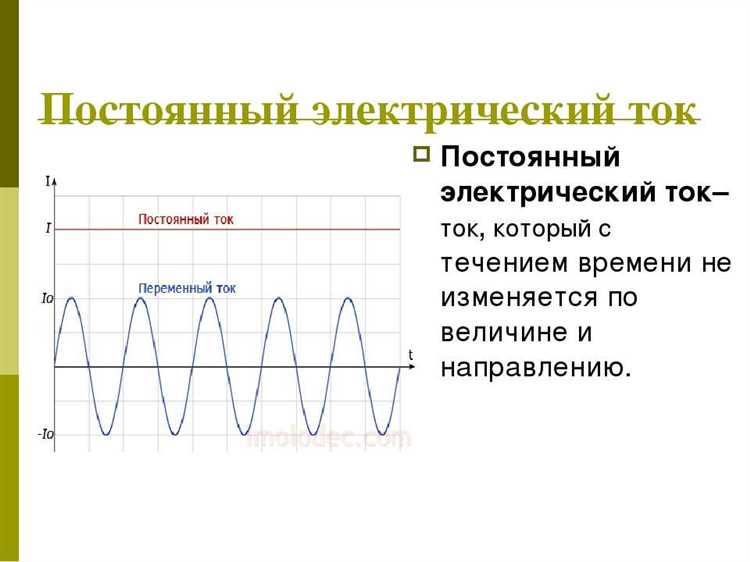

Особенности напряжения и полярности при подключении
При работе с постоянным током (DC) необходимо строго соблюдать полярность подключения. У источников и потребителей постоянного тока явно обозначены клеммы: «+» – положительная, «−» – отрицательная. Неправильное подключение может привести к отказу оборудования или его повреждению. Особенно чувствительны к переполюсовке полупроводниковые устройства, например, контроллеры, усилители и светодиоды.
У переменного тока (AC) полярность не фиксирована, так как ток периодически меняет направление. В бытовой электросети 230 В (50 Гц) чередование происходит 50 раз в секунду. Однако в сетях переменного тока важно различать фазу и ноль. Подключение фазы к корпусу оборудования создаёт угрозу поражения электрическим током.
- Постоянное напряжение стабильно по уровню и направлению. Типичный пример – батарея на 12 В.
- Переменное напряжение изменяется по синусоиде. Амплитудное значение выше действующего: для 230 В амплитуда достигает ~325 В.
Перед подключением устройств рекомендуется:
- Измерить напряжение мультиметром и определить его тип (DC или AC).
- Убедиться в правильности полярности при работе с постоянным током.
- При работе с переменным током соблюдать маркировку фаза/ноль и использовать УЗО в цепи.
Особое внимание стоит уделять подключению импульсных блоков питания: несмотря на то, что они питаются от переменного тока, их выход – это стабилизированный постоянный ток с чёткой полярностью.
Поведение тока при подключении к катушке индуктивности
Катушка индуктивности оказывает различное сопротивление переменному и постоянному току. Это позволяет точно определить тип тока по его реакции в индуктивной нагрузке.
При подключении постоянного тока к катушке, наблюдается кратковременный импульс изменения тока: он медленно возрастает до установившегося значения. Это происходит из-за самоиндукции, возникающей в момент включения. После стабилизации ток через катушку становится постоянным, а сама катушка ведёт себя как обычный проводник с малым активным сопротивлением.
Для переменного тока ситуация противоположная. Индуктивность создаёт реактивное сопротивление, прямо пропорциональное частоте: XL = 2πfL, где f – частота, L – индуктивность. Это вызывает фазовое смещение между током и напряжением, а также ограничение амплитуды тока. Чем выше частота, тем сильнее катушка препятствует прохождению тока.
Если подключить к катушке источник тока и наблюдать поведение цепи с помощью осциллографа, можно определить тип тока: при переменном токе форма сигнала и его амплитуда будут существенно искажены, а при постоянном – стабилизируются через несколько миллисекунд.
Для практической проверки достаточно включить в цепь с неизвестным источником тока катушку и замерить напряжение на ней мультиметром в режиме переменного и постоянного напряжения. Если показания появляются только в режиме DC и быстро стабилизируются – это постоянный ток. Если в режиме AC наблюдаются устойчивые значения – это переменный ток.
Тип излучаемых помех и их анализ с помощью осциллографа
Постоянный ток (DC) практически не создает высокочастотных электромагнитных помех, тогда как переменный ток (AC) генерирует характерные колебания, видимые на осциллографе. Переменный ток сопровождается периодическими пиками напряжения и тока с частотой сети (обычно 50 или 60 Гц), что приводит к излучению гармоник и электромагнитных импульсов.
На экране осциллографа переменный ток проявляется в виде синусоидальной или приближенной к ней волны с регулярной периодичностью. В отличие от этого, постоянный ток отображается как прямая линия без изменения амплитуды, если нет переходных процессов.
Для анализа помех следует использовать осциллограф с высокой частотной полосой пропускания (не ниже 20 МГц), что позволяет выявлять импульсные наводки и гармоники, возникающие при переключениях и нагрузках в цепи переменного тока.
Дополнительно применяют временной захват с триггером по фронту или уровню, чтобы фиксировать конкретные переходные процессы и кратковременные скачки, характерные для переменного тока. В режиме длительного наблюдения осциллограф выявляет постоянные помехи, которые отсутствуют при работе постоянного тока.
Частотный анализ (FFT) осциллографа позволяет детально рассмотреть спектр излучаемых помех. Для переменного тока характерен основной гармонический компонент с частотой 50/60 Гц и набор высших гармоник. Постоянный ток не демонстрирует таких частотных составляющих, за исключением помех, вызванных внешними факторами или электромагнитными наводками.
Таким образом, осциллограф служит надежным инструментом для выявления и классификации типа тока на основании анализа характера и спектра излучаемых помех.
Вопрос-ответ:
Как определить постоянный или переменный ток с помощью мультиметра?
Для проверки типа тока мультиметром нужно установить его в режим измерения постоянного (DC) или переменного (AC) напряжения. При подключении к источнику постоянного тока прибор покажет стабильное значение с определённой полярностью. Если ток переменный, показания будут колебаться, а на некоторых моделях мультиметров появится знак волны (~). Важно правильно выбрать диапазон и учитывать, что некоторые мультиметры показывают усреднённые значения переменного тока.
Почему на осциллографе постоянный ток выглядит иначе, чем переменный?
Постоянный ток на экране осциллографа отображается как прямая линия, параллельная оси времени, так как напряжение или ток не меняются со временем. Переменный ток проявляется в виде волнообразной формы, обычно синусоиды, отражая циклические изменения напряжения или тока. Это связано с тем, что переменный ток меняет направление и величину с определённой частотой.
Можно ли визуально отличить постоянный ток от переменного без приборов?
В некоторых случаях визуально определить тип тока без приборов затруднительно, так как электрический ток сам по себе не виден. Однако по поведению подключённого оборудования можно сделать предположение: например, работа лампы накаливания на постоянном токе будет стабильной, без мерцания, тогда как при переменном токе может наблюдаться мелькание или нагрев будет отличаться. Но для точного определения необходимы специальные приборы.
Как влияет частота переменного тока на методы его определения?
Частота переменного тока влияет на способ измерения и визуализации. Например, низкочастотные сигналы (50–60 Гц) легко измеряются стандартными мультиметрами и осциллографами. При высоких частотах измерительные приборы требуют большей точности и специальных настроек, так как стандартные устройства могут давать неверные показания или сглаживать сигнал. Частота также определяет форму и характеристики сигнала, что важно при его анализе.
