Как подобрать шкив для электродвигателя

Выбор шкива напрямую влияет на передаточное число, нагрузку на вал, стабильность работы и срок службы как самого электродвигателя, так и всего привода. Неверный диаметр может привести к перегреву двигателя или недостаточному крутящему моменту. Поэтому при подборе следует учитывать конкретные параметры: тип двигателя, диаметр вала, обороты, мощность и характер нагрузки.

Например, при использовании асинхронного двигателя с номинальной частотой вращения 1500 об/мин и необходимостью понизить выходные обороты до 500 об/мин, потребуется шкив с передаточным отношением 3:1. Это означает, что диаметр ведомого шкива должен быть втрое больше диаметра ведущего. При этом нужно учитывать не только геометрию, но и прочность соединения, тип посадки и способ крепления – шпонкой, конусной втулкой или винтом.

Материал шкива подбирается в зависимости от условий эксплуатации: чугунные модели подходят для высоких нагрузок, алюминиевые – для облегчённых конструкций, стальные – при постоянной динамической нагрузке. Также важно оценить допустимую нагрузку на подшипники двигателя – установка слишком тяжёлого или большого шкива может создать недопустимый изгибающий момент.

При подборе многоручьевых шкивов нужно учитывать ширину ремня, профиль ручья (например, SPZ, SPA, SPB), а также точность изготовления – отклонения по биению или соосности приводят к ускоренному износу ремней. Поэтому при выборе всегда стоит опираться на расчётные данные, а не только на номинальные характеристики электродвигателя.

Как рассчитать диаметр шкива для нужной скорости вращения

Для определения подходящего диаметра шкива на валу электродвигателя необходимо учитывать передаточное отношение между ведущим и ведомым шкивами. Основная формула расчёта:

D₂ = D₁ × (n₁ / n₂)

Где:

D₁ – диаметр шкива на электродвигателе (ведущий),

D₂ – диаметр шкива на механизме (ведомый),

n₁ – частота вращения двигателя (об/мин),

n₂ – требуемая частота вращения механизма (об/мин).

Если известны n₁ и n₂, а также один из диаметров, второй легко получить по формуле. Например, при n₁ = 1500 об/мин и n₂ = 500 об/мин, передаточное отношение составит 3. Если диаметр ведущего шкива D₁ равен 80 мм, то ведомый шкив должен иметь диаметр D₂ = 80 × (1500 / 500) = 240 мм.

При расчёте следует учитывать допустимый диапазон диаметров для конкретного типа ремня. Слишком маленький шкив приведёт к перегибам ремня и его быстрому износу. Также важно учитывать допустимую осевую нагрузку на вал двигателя.

Если частота вращения двигателя нестабильна, рекомендуется выбирать шкивы с учётом наихудшего сценария – максимальной скорости, чтобы не превышать расчетную частоту на выходе. В случае использования клиновых ремней необходимо свериться с техническими характеристиками конкретного профиля (например, A, B, SPA и т.д.), чтобы убедиться, что диаметр шкива соответствует минимально допустимому для этого профиля.

После расчёта рекомендуется проверить натяжение ремня при установленном межосевом расстоянии, чтобы избежать проскальзывания и преждевременного износа. Если расстояние между валами ограничено, возможно потребуется корректировка исходных данных или переход на другой тип передачи.

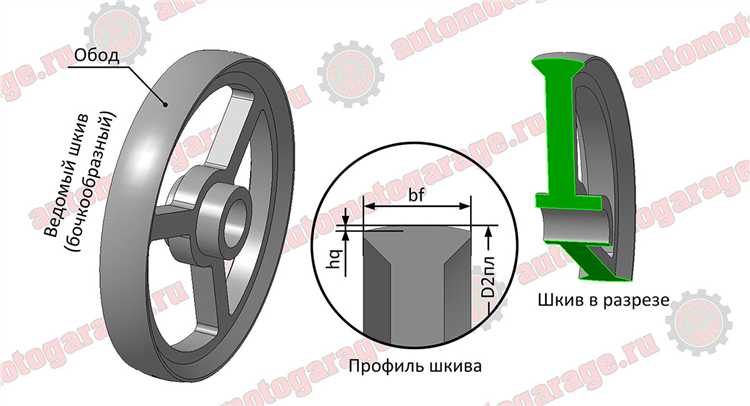

Выбор типа профиля ручья под конкретный ремень

При подборе шкива необходимо учитывать профиль ручья, соответствующий типу устанавливаемого ремня. Несоответствие профиля приводит к снижению ресурса ремня, потере сцепления и увеличенному износу шкива.

Наиболее распространённые типы ремней:

Клиновые (A, B, C, SPA, SPB и т.д.)
Зубчатые (HTD, STD, GT, T и др.)
Плоские ремни

Для каждого типа ремня существует строгий стандарт профиля ручья:

Для клиновых ремней угол ручья должен строго соответствовать геометрии ремня: например, для ремня SPA угол составляет 34°, а глубина ручья – около 8 мм.
Зубчатые ремни требуют точного совпадения профиля шкива с формой зубьев. Например, HTD-ремни используют круглый профиль зуба, в то время как ремни типа T – трапециевидный.
Плоские ремни работают на шкивах без ручьев, с гладкой рабочей поверхностью, что исключает профиль как таковой.

Выбор следует начинать с данных на самом ремне или его маркировки. Если маркировка отсутствует, важно измерить:

Ширину ремня в миллиметрах
Высоту профиля (для клиновых)
Шаг зубьев (для зубчатых)

Шкив подбирается с учётом следующих требований:

Ремень должен заходить в ручей не до дна – между основанием ремня и дном ручья остаётся зазор
Боковые поверхности ремня должны прилегать к боковым стенкам ручья, обеспечивая трение
Для многоручьевых шкивов сохраняется одинаковое расстояние между осями ручьёв

Применение неправильного профиля приводит к перегреву ремня, нестабильной передаче крутящего момента и преждевременному выходу из строя. Если сомневаетесь в точности профиля, стоит использовать каталоги производителей ремней (например, Gates, Optibelt, Continental), где указаны рекомендованные параметры шкивов для каждого типа ремня.

Определение передаточного числа для заданных параметров

Передаточное число определяется как отношение частоты вращения ведущего вала к частоте вращения ведомого. В случае ременной передачи это соотношение диаметров шкивов: \( i = \frac{D_{вед}}{D_{ведом}} \), где \( D_{вед} \) – диаметр шкива на электродвигателе, а \( D_{ведом} \) – диаметр шкива на нагрузке.

Если известна требуемая скорость вращения механизма и частота вращения электродвигателя, передаточное число можно рассчитать по формуле: \( i = \frac{n_{двиг}}{n_{мех}} \). Например, при частоте вращения двигателя 1500 об/мин и необходимой скорости 500 об/мин передаточное число должно быть 3. Это означает, что шкив на двигателе должен быть в 3 раза меньше по диаметру, чем шкив на ведомом валу.

При расчёте важно учитывать направление передачи вращения. Для открытой ремённой передачи шкивы вращаются в одном направлении, а для перекрёстной – в противоположных. Это может влиять на компоновку привода, но не меняет передаточное число.

Не рекомендуется применять передаточные числа выше 6 при использовании клиновых ремней – это приводит к снижению надёжности и ускоренному износу. Для высоких значений разумнее использовать ступенчатые передачи или редукторы.

После расчёта передаточного числа следует проверить наличие стандартных шкивов подходящих диаметров. Если точное соотношение недоступно, допускается незначительное отклонение, но с обязательной корректировкой режимов работы оборудования.

Как учесть диаметр вала электродвигателя при подборе шкива

Перед установкой шкива необходимо точно измерить диаметр вала электродвигателя. Даже незначительное расхождение в сотые доли миллиметра может привести к биениям, перекосам и ускоренному износу посадочного отверстия. Штангенциркуль с точностью 0,01 мм – минимально допустимый инструмент для этой задачи.

При подборе шкива важно учитывать следующие моменты:

Шкив должен иметь посадочное отверстие, совпадающее с фактическим диаметром вала. Номинальные значения, указанные в документации, нужно перепроверить измерением.
Если диаметр вала нестандартный, рекомендуется использовать шкив с заготовкой под расточку (отверстие без посадки), который можно доработать на токарном станке под нужный размер.
Для крепления используются шпоночные пазы. Они должны совпадать по ширине и глубине как на валу, так и в шкиве. Если шпонка отсутствует, возникает риск проворота шкива при пуске и нагрузке.
Рассматривается вариант посадки с натягом, если необходима передача крутящего момента без шпонки. В этом случае шкив нагревается до 120–150 °C перед установкой.
При использовании конусных втулок (например, типа Taper Lock) учитываются стандартизированные размеры и конусность втулки, а не только диаметр отверстия.

Перед окончательной установкой шкива обязательно проверяется соосность и радиальное биение. Любые отклонения приводят к перегрузкам вала и ремня.

Выбор материала шкива с учётом условий эксплуатации

Материал шкива напрямую влияет на его срок службы, устойчивость к износу и пригодность к конкретным условиям. При выборе следует учитывать температуру окружающей среды, уровень вибраций, нагрузки и частоту обслуживания оборудования.

Для умеренных условий эксплуатации, таких как вентиляционные системы или лёгкие станки, допустимо применение шкивов из алюминия. Алюминиевые шкивы имеют малый вес, низкую инерцию и достаточную коррозионную стойкость при работе в сухих помещениях. Однако они не подходят для установки на валы с ударными нагрузками или при высоком крутящем моменте.

В тяжёлых условиях, особенно при высоких динамических нагрузках, предпочтение следует отдавать шкивам из чугуна марки СЧ20 или СЧ25. Они обладают высокой прочностью, устойчивостью к вибрациям и сохраняют геометрию при длительной работе. Чугунные шкивы оптимальны для промышленных приводов, где требуется долговечность и стабильность передачи усилия.

В средах с повышенной влажностью или при наличии агрессивных химических веществ стоит использовать шкивы из нержавеющей стали. Такие шкивы устанавливаются в пищевой, фармацевтической и химической промышленности. Они устойчивы к коррозии, но имеют больший вес и более высокую стоимость по сравнению с алюминиевыми аналогами.

Пластиковые шкивы из полиамида или полиуретана применяются в низконагруженных механизмах и при ограничениях по массе. Их используют в автоматике, приводах упаковочного оборудования и в конструкциях, где недопустимы искрообразование или контакт с токопроводящими элементами.

Выбор материала должен опираться на расчётные данные нагрузки, оценку рабочих условий и требования к износостойкости. Игнорирование этих факторов может привести к преждевременному выходу шкива из строя или нарушению работы всего привода.

Как подобрать шкив при ограниченном пространстве установки

При ограниченном пространстве необходимо учитывать габариты шкива, чтобы избежать столкновений с другими элементами оборудования. В первую очередь ориентируйтесь на минимально допустимый диаметр шкива, который определяется типом и размером ремня. Для клиновых ремней минимальный диаметр обычно равен 10–12 диаметрам сечения ремня, для зубчатых – согласно рекомендациям производителя.

Если место ограничено по ширине, выбирайте шкивы с меньшей шириной паза, но при этом не снижайте несущую способность ремня. Уточняйте ширину и профиль ремня, так как слишком узкий шкив может привести к быстрому износу и проскальзыванию.

Высота и толщина шкива также влияют на возможность монтажа. Предпочтительнее выбирать конструкции с более тонкими стенками при сохранении прочности – например, облегчённые алюминиевые модели вместо стальных, если это допускает нагрузка.

При ограниченном расстоянии между валом двигателя и нагрузкой учитывайте длину центров и расстояние от шкива до других деталей. Иногда целесообразно изменить передаточное число, компенсируя уменьшение диаметра одного из шкивов, чтобы сохранить требуемую скорость вращения.

Для точного подбора используйте техническую документацию и при необходимости консультации с производителями ремней и шкивов. Избегайте уменьшения диаметра ниже допустимого, чтобы не снизить ресурс узла привода и не увеличить нагрузку на подшипники.

Что проверить перед установкой шкива на вал электродвигателя

Диаметр и длина вала должны соответствовать посадочному отверстию шкива. Не допускается люфт или излишний зазор, чтобы избежать биений и преждевременного износа.

Поверхность вала должна быть очищена от грязи, коррозии и масла. Используйте обезжириватель и при необходимости обработайте наждачной бумагой с мелкой зернистостью для улучшения сцепления.

Обязательно проверьте состояние шпоночного паза или посадочного места под шпонку. Изношенные пазы требуют восстановления, иначе шкив будет проскальзывать или смещаться.

Убедитесь в отсутствии механических повреждений на шкиве и вале: трещин, деформаций, следов коррозии. Любые дефекты могут привести к разбалансировке и вибрациям.

Подберите и подготовьте крепежные элементы – шпонки, винты или болты. Они должны иметь соответствующий класс прочности и быть свободны от загрязнений.

Проверьте правильность направления шкива по оси вала, чтобы избежать перекоса ремня и неравномерного износа.

Если предусмотрена посадка с натягом, убедитесь, что температура и метод установки (например, нагрев или пресс) соответствуют техническим требованиям производителя.

Перед окончательной фиксацией проведите пробный вращательный тест, чтобы выявить возможные биения или заедания.

Вопрос-ответ:

Как правильно измерить диаметр шкива для электродвигателя?

Диаметр шкива обычно измеряется по средней линии ремня, которая находится между внутренним и наружным диаметром ручья. Для точного измерения можно использовать штангенциркуль или мягкую мерную ленту, обхватывая шкив по центру ременного канала. Неправильное измерение приведёт к неверному подбору шкива и, как следствие, к изменению скорости вращения и снижению срока службы ремня.

Как учесть нагрузку и скорость вращения при выборе шкива?

Подбор шкива должен учитывать требуемую скорость вращения ведущего и ведомого валов. При увеличении диаметра ведомого шкива скорость на выходе снизится, и наоборот. Также важно, чтобы шкив выдерживал заданную нагрузку без деформаций. Для этого выбирают материал и конструкцию шкива, подходящие под механические нагрузки, избегая чрезмерных усилий на ремень и вал. Правильный подбор обеспечивает стабильную работу и минимальный износ деталей.

Можно ли использовать шкивы разных профилей ремня вместе в одной передаче?

Использовать шкивы с разными профилями ремня (например, зубчатые и клиновые) в одной системе не рекомендуется. Каждый профиль рассчитан на определённый тип ремня с собственными параметрами сцепления и нагрузки. Несоответствие профилей приведёт к быстрому износу ремня и снижению надёжности передачи. Следует выбирать шкивы и ремни с совпадающими профилями для обеспечения долговечности и безопасности эксплуатации.

Какие параметры вала необходимо учитывать при выборе шкива?

Диаметр вала и его длина играют ключевую роль. Шкив должен точно подходить по внутреннему отверстию к валу, чтобы обеспечить надёжную посадку без люфта. При этом учитывается способ крепления: шпонка, штифт, конусная посадка и другие. Несоответствие размеров вала и отверстия шкива может вызвать смещение и повреждение оборудования. Также важно проверить состояние вала: отсутствие заусенцев, коррозии и механических повреждений.

Как влияет материал шкива на эксплуатацию привода?

Материал шкива влияет на массу, износостойкость и способность выдерживать нагрузки. Стальные шкивы обладают высокой прочностью, подходят для тяжелых условий эксплуатации, но тяжелее алюминиевых. Алюминиевые легче и обеспечивают меньшее инерционное сопротивление, но менее устойчивы к механическим повреждениям. Пластиковые варианты применяются для лёгких приводов и снижения шума, но подходят не для всех типов нагрузок. Выбор материала зависит от условий работы, требований к ресурсу и стоимости.

Как правильно выбрать диаметр шкива для электродвигателя с учётом требуемой скорости вращения?

Диаметр шкива рассчитывают исходя из соотношения частот вращения ведущего и ведомого элементов системы. Чтобы получить нужную скорость на валу, нужно разделить частоту вращения двигателя на желаемую скорость нагрузки, а затем умножить на диаметр ведомого шкива. Это позволит подобрать шкив, который обеспечит требуемое передаточное число. При расчёте учитывают также запас прочности и возможные ограничения по габаритам. Правильный подбор диаметра гарантирует стабильную работу и предотвращает преждевременный износ ремня и узлов.
