Крестовина карданного вала ВАЗ 2107 отвечает за передачу вращения между коробкой передач и задним мостом. Износ этого узла проявляется люфтом, вибрацией при движении и посторонними звуками при разгоне. Своевременная замена предотвращает повреждение шлицевых соединений и фланцев, что особенно важно для автомобилей с пробегом более 100 000 км.
Для замены крестовины понадобится комплект новых стопорных колец, универсальная крестовина размером 23,8×61,2 мм, набор ключей и съемник. Работы проводятся на смотровой яме или подъемнике, чтобы обеспечить доступ к карданному валу. Рекомендуется заранее обработать соединения проникающей смазкой для облегчения демонтажа.
Перед началом работ важно пометить положение кардана относительно фланцев, чтобы исключить дисбаланс после сборки. Демонтаж проводится поэтапно: откручиваются крепления кардана, снимаются стопорные кольца, выпрессовываются старые подшипники крестовины. Монтаж новой детали выполняется с обязательной смазкой и проверкой свободного вращения шарнира.
Как определить износ крестовины кардана
Проверка люфта проводится вручную. Для этого необходимо поднять автомобиль и зафиксировать колёса, затем попробовать провернуть карданный вал относительно фланца редуктора. Наличие ощутимого свободного хода указывает на износ.
Ещё один симптом – вибрации на кузове или рулевом колесе при движении на скорости свыше 60 км/ч. Они вызваны неравномерным вращением кардана из-за деформации или заедания крестовины.
Осмотр пыльников также важен. Разрывы резиновых уплотнителей приводят к попаданию грязи и воды внутрь подшипников, что ускоряет износ. Следы ржавчины, потемнение или вытекание смазки вокруг чашек крестовины – повод для её замены.
При демонтаже карданного вала можно оценить состояние подшипников крестовины. Если игольчатые ролики имеют следы коррозии, выработку или перекос, дальнейшая эксплуатация опасна.
Необходимые инструменты и материалы для работы
Для снятия и установки крестовины потребуется прочный набор ключей, включая накидные и рожковые ключи на 13 и 17 мм. Необходим вороток с удлинителем для откручивания тугих болтов, а также трещотка для ускорения работы.
Для демонтажа старой крестовины пригодится выколотка из мягкого металла или бронзы, а также молоток средней массы. Рекомендуется использовать тиски с широкими губками для аккуратного выпрессовывания игольчатых подшипников.
Понадобится шлицевая отвертка для поддевания стопорных колец и пассатижи для их снятия. Запаситесь комплектом новых стопорных колец, так как старые могут деформироваться при демонтаже.
Для установки новой крестовины нужен графитовый или литиевый смазочный состав, позволяющий защитить подшипники от сухого трения. Дополнительно рекомендуется иметь очиститель для удаления старой смазки и металлической стружки.
Для проверки люфтов после сборки стоит подготовить домкрат и надежные упоры, чтобы безопасно вывесить автомобиль и оценить правильность установки.
Подготовка автомобиля к снятию карданного вала
Перед демонтажем карданного вала необходимо обеспечить безопасные условия и доступ к элементам крепления. Работу проводят на смотровой яме или подъёмнике, исключая возможность перемещения автомобиля.
- Установить автомобиль на ровную поверхность и затянуть стояночный тормоз.
- Под колёса, не связанные с подъёмом, подложить противооткатные упоры.
- Отключить аккумулятор для исключения случайного замыкания при работе с металлическими инструментами.
- Очистить карданный вал и зоны крепления от грязи и коррозии щёткой по металлу или аэрозольным очистителем.
- Нанести проникающую смазку (например, WD-40) на резьбовые соединения крестовины и фланцев, чтобы упростить откручивание.
При необходимости отметить взаимное положение карданного вала и фланцев трансмиссии мелом или кернером. Это позволит сохранить балансировку при обратной установке.
Порядок демонтажа карданного вала на ВАЗ 2107
Перед началом работ автомобиль устанавливают на смотровую яму или подъемник, фиксируют ручным тормозом и противооткатными упорами. Для доступа к карданному валу необходимо снять защиту картера, если она установлена.
Сначала отмечают взаимное положение фланцев кардана и редуктора, чтобы сохранить балансировку при обратной установке. Метки наносят кернером или несмываемым маркером.
Ключом на 13 отворачивают четыре гайки крепления карданного вала к фланцу редуктора. Чтобы исключить проворачивание, включают первую передачу или фиксируют кардан монтировкой. Болты аккуратно вынимают, удерживая шайбы.
Далее отворачивают гайки крепления подвесного подшипника к кронштейну кузова. Вал поддерживают рукой, чтобы избежать повреждения шлицевого соединения и сальника коробки передач.
Снятие завершается отсоединением переднего шлицевого конца вала от выходного вала коробки передач. Вал вытаскивают аккуратно, избегая перекосов и ударов по шлицам.
После демонтажа карданный вал очищают от грязи и масла, проверяют состояние шлицев, крестовин и подвесного подшипника, чтобы при необходимости выполнить замену изношенных элементов.
Разборка кардана и снятие изношенной крестовины
Перед началом работ карданный вал необходимо надежно зафиксировать в тисках, чтобы исключить его перемещение. Все детали должны быть очищены от грязи и старой смазки для удобства работы и предотвращения повреждений посадочных мест.
- Снять стопорные кольца с обоих сторон крестовины с помощью тонких пассатижей или отвертки. Если кольца прикипели, их аккуратно выбивают керном.
- Выпрессовать чашки подшипников. Для этого удобно использовать тиски или съемник, поджимая крестовину в одну сторону, пока одна из чашек не выйдет из посадочного гнезда. Затем вынуть ее плоскогубцами.
- Сдвинуть крестовину в противоположную сторону и извлечь вторую чашку аналогичным способом. Действовать нужно осторожно, чтобы не повредить уши вилок кардана.
- Повернуть деталь на 90 градусов и повторить операцию с оставшимися двумя чашками подшипников.
- После снятия всех элементов проверить состояние посадочных отверстий и при необходимости удалить остатки ржавчины мелкой наждачной бумагой.
Разборка кардана выполняется без ударных нагрузок, чтобы не деформировать вилки. Если крестовина закисла и не поддается, применяют проникающую смазку и оставляют деталь на несколько минут перед повторной выпрессовкой.
Установка новой крестовины и сборка узла
Перед установкой новой крестовины проверьте размеры игольчатых подшипников и шлицевого соединения – они должны точно совпадать с посадочными местами карданного вала. Нанесите тонкий слой консистентной смазки на иглы подшипников для равномерного распределения нагрузки и увеличения срока службы.
Аккуратно вставьте крестовину в вилку карданного вала, убедившись в правильном положении подшипников и отсутствии перекосов. Для запрессовки используйте съемник или пресс, избегая ударов молотком по крестовине, чтобы не повредить иглы и корпус.
После установки крестовины закрепите стопорные кольца, если они предусмотрены конструкцией, и проверьте фиксацию подшипников. Смажьте места соединений дополнительным слоем смазки для защиты от коррозии и износа.
Соберите карданный вал, установив защитные колпачки и резиновые уплотнители, чтобы предотвратить попадание грязи и влаги внутрь подшипников. Проверьте вращение узла – оно должно быть плавным, без заеданий и люфтов.
Верните карданный вал на место, закрепив его болтами с моментом затяжки согласно технической документации ВАЗ 2107 (обычно 25-30 Н·м). После установки выполните контрольный осмотр и проверьте работу трансмиссии в движении.
Смазка крестовины и проверка подвижности
Перед установкой новой крестовины необходимо тщательно смазать игольчатые подшипники специальной литоловой или графитовой смазкой, устойчивой к нагрузкам и высоким температурам. Смазка наносится равномерно на все иголки подшипника, обеспечивая свободное вращение без заеданий.
После смазки крестовину вставляют в вилку карданного вала и проверяют подвижность вала. Вращение должно быть плавным, без люфтов и рывков. Для контроля отсутствия люфта возьмите крестовину за противоположные стороны и попробуйте сместить относительно оси – зазор не допускается.
Если крестовина вращается туго или с заметным люфтом, потребуется повторная смазка либо замена детали. Особое внимание уделите состоянию игольчатых подшипников: трещины, заусенцы или следы износа приводят к быстрому выходу из строя.
При сборке рекомендуется применять новую стопорную пластину и качественные хомуты для фиксации крестовины в вилке. После установки еще раз прокрутите карданный вал, чтобы убедиться в отсутствии сопротивления и посторонних звуков.

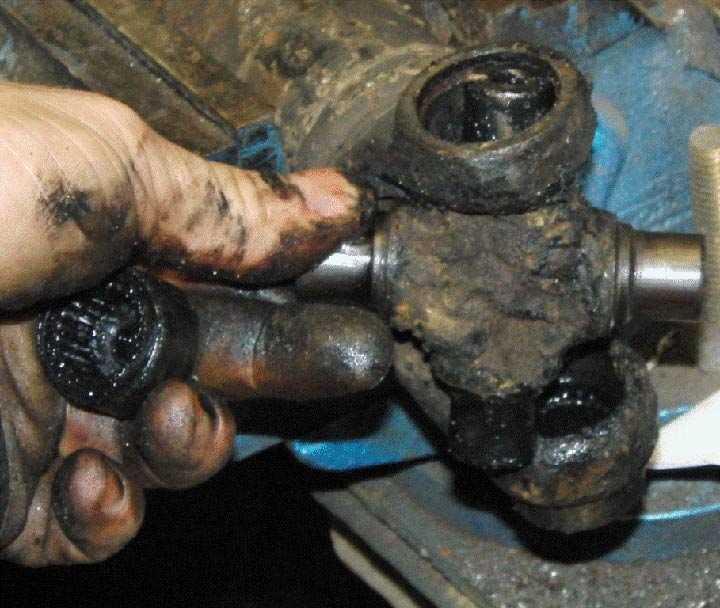

Монтаж карданного вала и проверка после замены
Перед установкой карданного вала убедитесь в чистоте посадочных мест и отсутствии повреждений на шлицах и крестовине. Нанесите тонкий слой консистентной смазки на шлицы и игольчатые подшипники крестовины.
Установите карданный вал на место, совместив шлицы с фланцем коробки передач и ведущим мостом. При монтаже крестовины используйте специальный съемник или мягкий молоток с деревянной оправкой, чтобы не повредить подшипники.
Закрепите болты крепления кардана с усилием, рекомендованным в технической документации ВАЗ 2107 – обычно 20–25 Н·м. Для равномерного прилегания затягивайте болты крест-накрест.
После монтажа проверьте люфт крестовины вручную: при отсутствии зазоров вал должен легко вращаться без шума и заеданий. Наличие стуков или затруднённого вращения требует повторной проверки установки и состояния крестовины.
Запустите двигатель и при включённой передаче проведите тест-драйв на ровной дороге. Отсутствие вибраций и посторонних шумов при разных оборотах свидетельствует о корректной установке. При появлении биения или шумов проверьте баланс карданного вала и правильность крепления.
Регулярно после замены контролируйте состояние смазки крестовины и крепления, чтобы избежать преждевременного износа и обеспечить стабильную работу трансмиссии.
Вопрос-ответ:
Какие признаки указывают на необходимость замены крестовины карданного вала на ВАЗ 2107?
Основные признаки износа крестовины включают вибрации и стуки в районе карданного вала при движении, особенно при разгоне и торможении. Может появляться люфт в соединениях, что приводит к биению и неравномерной работе трансмиссии. Также стоит обратить внимание на посторонние шумы при поворотах руля или смене нагрузки. Если крестовина не смазывается должным образом, это ускоряет её износ, что можно заметить по появлению ржавчины и заклиниванию подвижных частей.
Какие инструменты и материалы понадобятся для самостоятельной замены крестовины на ВАЗ 2107?
Для работы потребуются ключи и головки разных размеров (обычно 13 и 17 мм), молоток, выжимка или пресс для снятия крестовины, отвертки, а также набор для смазки (например, литол или другой подходящий консистентный состав). Рекомендуется иметь также проникающую жидкость для облегчения демонтажа закисших деталей и чистые ветоши для удаления грязи. Иногда может потребоваться съемник подшипников. Подготовьте новую крестовину подходящего размера и модели, желательно с оригинальной маркировкой или проверенного производителя.
Как правильно установить новую крестовину, чтобы избежать преждевременного износа?
После очистки и проверки посадочных мест следует аккуратно запрессовать новую крестовину, следя за равномерным усилием и отсутствием перекосов. Важно, чтобы игольчатые подшипники не были повреждены и находились в правильном положении. Перед установкой рекомендуется тщательно смазать все подвижные элементы, чтобы обеспечить плавность вращения. После монтажа проверяют отсутствие люфта и свободное вращение вала. Неправильная установка приводит к быстрому выходу из строя и может вызвать вибрации при работе автомобиля.
Какие меры безопасности нужно соблюдать при замене крестовины карданного вала на ВАЗ 2107?
Перед началом работы следует надежно зафиксировать автомобиль на ровной поверхности, используя подставки или домкрат с упорами, чтобы предотвратить случайное движение. Лучше снять аккумулятор, чтобы исключить случайные включения электрооборудования. Работать с инструментом следует осторожно, чтобы не повредить детали и не получить травмы, особенно при использовании молотка и съемников. Все детали рекомендуется класть в порядке демонтажа, чтобы не потерять мелкие элементы. При необходимости использовать защитные перчатки и очки для предотвращения травм от грязи или разлетающихся частиц.
