Трансформатор микроволновой печи – ключевой элемент, обеспечивающий высокое напряжение для работы магнетрона. Его исправность напрямую влияет на безопасность и функциональность прибора. Для точной диагностики необходим мультиметр с функцией измерения сопротивления и проверки целостности обмоток.
Перед началом измерений обязательно отключите микроволновку от электросети и убедитесь, что конденсатор полностью разряжен, чтобы избежать поражения током. Используйте ручки мультиметра, установленные на диапазон омметра, подходящий для измерения низких сопротивлений – обычно 200 Ом или 2 кОм.
В ходе проверки измеряйте сопротивление первичной и вторичной обмоток трансформатора, а также контролируйте отсутствие короткого замыкания на корпус. Определённые диапазоны сопротивления для каждого типа обмотки помогут быстро выявить повреждения и обрывы. Данный пошаговый подход гарантирует максимально точный результат без необходимости разборки устройства.
Определение параметров трансформатора для проверки

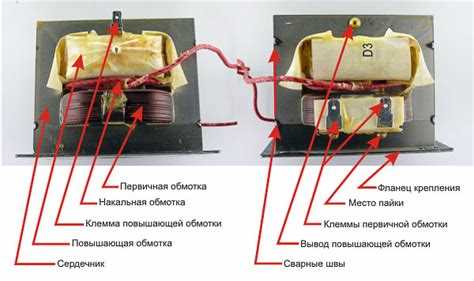

Перед измерениями необходимо точно определить основные параметры трансформатора микроволновки: сопротивление первичной и вторичной обмоток, а также параметры магнитопровода. Обычно первичная обмотка рассчитана на напряжение сети 220–240 В с сопротивлением в пределах 1–3 Ом. Вторичная обмотка высоковольтного трансформатора имеет сопротивление от 0,1 до 1 Ом в зависимости от модели.
Для оценки технического состояния трансформатора измерьте сопротивление обмоток мультиметром в режиме омметра. Значения значительно выше нормы свидетельствуют о повреждениях провода или обрыве, слишком низкие – о коротком замыкании витков. Если сопротивление первичной обмотки отсутствует или бесконечно, трансформатор неисправен.
Рекомендуется записать все измеренные параметры для сравнения с эталонными значениями, указанными в технической документации к конкретной модели микроволновки. Это позволит объективно оценить состояние трансформатора и принять решение о его ремонте или замене.
Подготовка мультиметра и техники безопасности
Перед проверкой трансформатора микроволновки убедитесь, что мультиметр исправен и откалиброван. Установите измерительный прибор в режим измерения сопротивления (Ом) с диапазоном до 2000 Ом для проверки обмоток.
Проверьте целостность тестовых проводов мультиметра – отсутствие повреждений и надежное соединение с прибором обязательно для точности измерений.
Перед началом работы полностью отключите микроволновку от сети питания. Конденсатор внутри устройства разряжается через сопротивление 10 кОм с мощностью не менее 5 Вт, выдерживая напряжение не менее 2 кВ. Используйте для этого изолированные щупы или специализированные инструменты.
Не прикасайтесь к металлическим частям трансформатора и другим элементам микроволновки сразу после отключения – внутри могут сохраняться опасные напряжения.
Работайте в сухих условиях, используйте резиновые перчатки и изолирующую подложку, чтобы минимизировать риск поражения электрическим током.
Проверка обмоток трансформатора на целостность
- Переключите мультиметр в режим измерения сопротивления с диапазоном до 200 Ом или ниже.
- Если сопротивление близко к нулю или очень мало (около 0 Ом), обмотка короткозамкнута – неисправность.
- Если прибор показывает бесконечность или очень большое сопротивление, обмотка разомкнута.
- Аналогично проверьте вторичную обмотку, которая обычно имеет большее сопротивление – от нескольких десятков до сотен Ом.
При выявлении обрывов или коротких замыканий замена трансформатора обязательна. Точные значения сопротивления рекомендуют сверять с технической документацией на конкретную модель.
Измерение сопротивления первичной обмотки

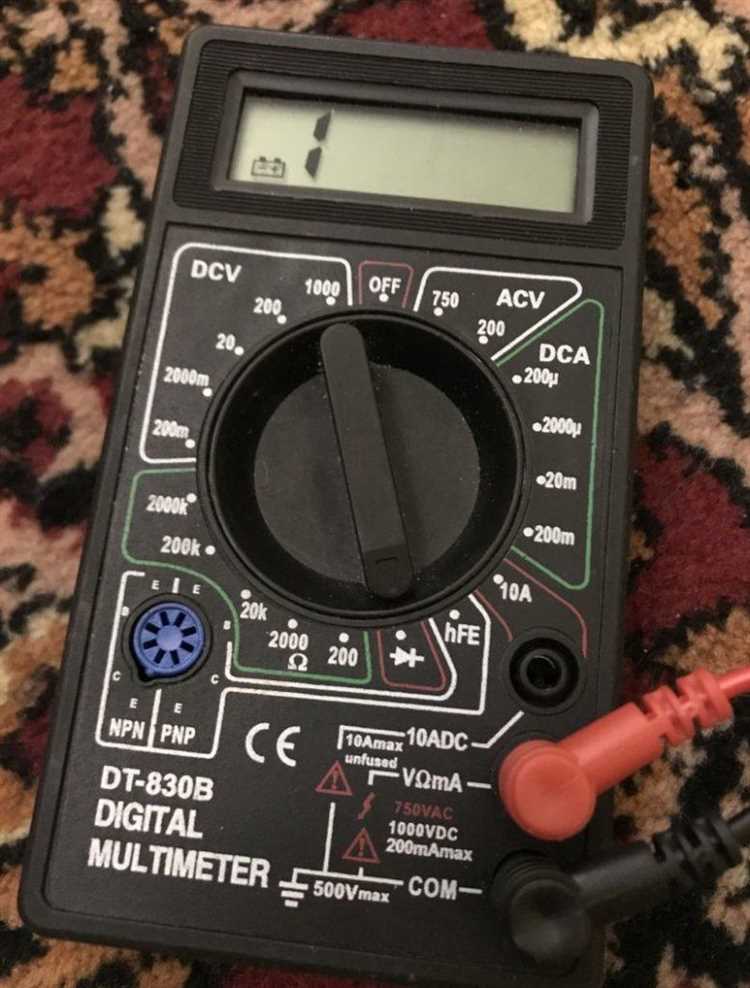

Для проверки первичной обмотки трансформатора микроволновки используйте цифровой мультиметр с функцией измерения сопротивления (Ом).
Перед измерением отключите трансформатор от сети и снимите все подключения, чтобы избежать ложных показаний.
Установите мультиметр в режим измерения сопротивления в пределах 200–2000 Ом в зависимости от модели прибора.
Типовое сопротивление первичной обмотки микроволнового трансформатора находится в диапазоне от 1,2 до 3 Ом. Если показания значительно выше или стремятся к бесконечности, обмотка повреждена (обрыв).
Если сопротивление близко к нулю или очень низкое (менее 0,5 Ом), возможно короткое замыкание витков внутри обмотки.
Фиксируйте результат измерения и сравнивайте с технической документацией или аналогичным исправным трансформатором для точного анализа состояния.
Измерение сопротивления вторичной обмотки
Для проверки вторичной обмотки трансформатора микроволновки используйте мультиметр в режиме измерения сопротивления (Ом). Отсоедините трансформатор от цепи, чтобы избежать ложных показаний.
Если мультиметр показывает бесконечное сопротивление, это свидетельствует о полном разрыве цепи. Сопротивление, близкое к нулю, может говорить о коротком замыкании между витками.
Измерения проводите при отключённом питании и обязательно снимайте показания несколько раз для подтверждения стабильности результата.
Проверка трансформатора на наличие короткого замыкания
Отключите трансформатор от сети и снимите с него все подключения. Установите мультиметр в режим измерения сопротивления (Ом).
Если мультиметр показывает низкое сопротивление между первичной и вторичной обмотками, трансформатор неисправен из-за внутреннего короткого замыкания.
При подозрении на короткое замыкание внутри обмотки измерьте сопротивление самой обмотки. Оно должно соответствовать техническим характеристикам. Значительно уменьшенное значение укажет на повреждение провода.
Для более точной диагностики используйте мегомметр, если он есть – сопротивление изоляции между обмотками и корпусом должно быть не менее нескольких мегаом.
Определение обрыва и межвиткового замыкания
Для выявления обрыва и межвиткового замыкания в трансформаторе микроволновки используется мультиметр в режиме измерения сопротивления (Ом).
- Проверка на обрыв:
- Установите мультиметр в режим измерения сопротивления.
- Если прибор показывает бесконечное сопротивление (OL или перегрузку), обрыв в обмотке подтверждается.
- Повторите измерения для всех обмоток.
- Определение межвиткового замыкания:
- Измерьте сопротивление обмоток и сравните с типовыми значениями (обычно первичная обмотка – несколько Ом, вторичная – десятки Ом).
- Значительно уменьшившееся сопротивление по сравнению с нормой указывает на межвитковое замыкание.
- Дополнительно примените метод «косвенного» теста: измерьте сопротивление между обмоткой и корпусом трансформатора – оно должно быть бесконечным.
- Если сопротивление между обмоткой и корпусом значительно ниже бесконечности, это свидетельствует о пробое изоляции и межвитковом замыкании.
Проверка должна проводиться при отключённом питании и снятом трансформаторе из схемы, чтобы исключить влияние других элементов.
Анализ результатов измерений и принятие решения о ремонте
Если сопротивление значительно ниже нормы или близко к нулю, это свидетельствует о коротком замыкании между витками. Такой дефект критичен, ремонт нецелесообразен, трансформатор подлежит замене.
Измерение сопротивления между обмотками и корпусом должно показывать отсутствие проводимости (бесконечное сопротивление). Наличие замыкания на корпус указывает на повреждение изоляции и требует замены детали.
По результатам измерений с явными отклонениями от нормативных значений ремонт трансформатора неэффективен и опасен. При обнаружении обрыва или межвиткового замыкания трансформатор меняют на новый. В случае нормальных показателей проверяют другие узлы микроволновки.
Вопрос-ответ:
Как правильно выбрать режим мультиметра для измерения сопротивления обмоток трансформатора микроволновки?
Для проверки обмоток трансформатора необходимо установить мультиметр в режим измерения сопротивления (Ом). Обычно это обозначается символом «Ω» на переключателе. Для измерения малых сопротивлений рекомендуется использовать диапазон с наименьшим пределом, например, 200 Ом, чтобы получить более точные значения. Если сопротивление обмотки слишком мало и мультиметр показывает «0» или «перегрузку», стоит переключить диапазон на более высокий. Перед измерением необходимо убедиться, что трансформатор отключен от питания и обмотки разомкнуты, чтобы избежать ложных показаний.
Какие признаки указывают на межвитковое замыкание в обмотках трансформатора микроволновки при проверке мультиметром?
Межвитковое замыкание проявляется через заметное снижение сопротивления обмотки или резкое его изменение по сравнению с нормой. При измерении мультиметром сопротивление первичной или вторичной обмотки может быть существенно меньше, чем у исправного трансформатора, или показания могут быть нестабильными. Иногда при проверке на сопротивление между витками (если мультиметр позволяет) обнаруживается почти прямое короткое замыкание. Такой дефект часто сопровождается перегревом трансформатора в работе и снижением выходного напряжения.
Можно ли проверить работоспособность трансформатора микроволновки мультиметром без его извлечения из прибора?
Проверка трансформатора, установленного в микроволновке, затруднена из-за параллельно подключенных компонентов и цепей, которые влияют на показания мультиметра. Для достоверных измерений рекомендуется сначала отключить трансформатор от остальной электроники, что обычно требует его извлечения или хотя бы отсоединения выводов. В некоторых случаях можно измерить сопротивление на контактных клеммах, но это даст неполные данные и может привести к ошибочным выводам. Поэтому для точной диагностики лучше работать с трансформатором вне микроволновки.
Какие значения сопротивления первичной и вторичной обмоток считаются нормальными для трансформатора микроволновки?
Для трансформаторов микроволновок сопротивление первичной обмотки обычно находится в пределах от 1 до 10 Ом, в зависимости от модели и мощности устройства. Вторичная обмотка, рассчитанная на высокое напряжение, имеет гораздо меньше витков, и ее сопротивление значительно ниже — обычно от нескольких десятых до единиц Ом. Если измеренное сопротивление сильно отличается от этих диапазонов, это может указывать на повреждения обмоток или их обрыв. Точные параметры лучше уточнять в технической документации на конкретный трансформатор.
Как определить обрыв обмотки трансформатора микроволновки с помощью мультиметра?
Для обнаружения обрыва обмотки необходимо измерить сопротивление между выводами каждой обмотки. Если мультиметр показывает бесконечно высокое сопротивление или символ разомкнутой цепи (обычно «OL»), значит, обмотка разорвана и не проводит ток. При этом важно проверить все обмотки отдельно: первичную и вторичную. Если хотя бы одна из них показывает разрыв, трансформатор считается неисправным. Перед проверкой нужно полностью обесточить устройство и отключить трансформатор от схемы, чтобы избежать искажений измерений.
