Электровентилятор системы охлаждения Пежо 307 активируется при достижении рабочей температуры двигателя или при включении кондиционера. На бензиновых версиях с двигателями 1.6 и 2.0 вентилятор расположен за радиатором и управляется через датчик температуры и блок управления. Для дизельных модификаций принцип работы аналогичен, но возможны отличия в количестве скоростей и способе подключения.
Первым шагом проверки является визуальный осмотр электропроводки, особенно разъёма на корпусе вентилятора. Контакты не должны быть окислены, а провода – повреждены. При наличии загрязнений разъём нужно прочистить, используя электроконтактный очиститель. После этого желательно проверить наличие напряжения на контактах при включённом зажигании и прогретом моторе. На первой скорости обычно подаётся около 6–8 В, на второй – 12 В.
Если вентилятор не включается при перегреве, необходимо проверить исправность датчика температуры охлаждающей жидкости (находится в корпусе термостата) и предохранителей в монтажном блоке под капотом. Для бензиновых версий предохранитель вентилятора чаще всего имеет маркировку F12 или F8 и рассчитан на ток 30–40 А. В случае неисправности реле или блока управления возможно временное подключение вентилятора напрямую от аккумулятора для проверки его работоспособности.
При прямом подключении следует использовать отдельные провода сечением не менее 2.5 мм² и соблюдать полярность. Если вентилятор не реагирует даже на прямое подключение, проблема, скорее всего, в самом электродвигателе. Его можно протестировать мультиметром, измерив сопротивление обмотки: значения ниже 1 Ом или бесконечность указывают на короткое замыкание либо обрыв.
Как определить, работает ли вентилятор при включении зажигания
На Пежо 307 вентилятор охлаждения не должен запускаться сразу при включении зажигания, если температура двигателя низкая. Однако есть исключения, например, при включённом кондиционере или при активации тестового режима через диагностическое оборудование. Для самостоятельной проверки следует учитывать эти нюансы.
Один из методов – включить зажигание, не заводя двигатель, и включить кондиционер на максимум. Если система исправна, один из режимов вентилятора активируется в течение нескольких секунд. При этом можно услышать характерный шум работы электродвигателя вентилятора или почувствовать поток воздуха в районе радиатора.
Для точной диагностики необходимо открыть капот и визуально проконтролировать работу вентилятора. Также можно приложить руку к кожуху вентилятора, чтобы почувствовать вибрации при его включении. Если двигатель не заведен и температура двигателя низкая, вентилятор может не запуститься – это нормальное поведение.
При наличии мультиметра можно проверить наличие напряжения на разъёме вентилятора в момент включения зажигания с активированным кондиционером. Напряжение 12 В или близкое к нему указывает на попытку запуска вентилятора блоком управления.
Если вентилятор не реагирует при включении зажигания и кондиционера, стоит проверить предохранители F11 (30 А) и F3 (50 А) в блоке под капотом, а также реле вентилятора, расположенное рядом с ЭБУ двигателя. В случае сомнений рекомендуется выполнить диагностику с использованием сканера, поддерживающего протоколы Peugeot (например, Lexia или DiagBox), и запустить тест принудительного включения вентилятора через меню активаций.
Проверка предохранителя и реле вентилятора на исправность

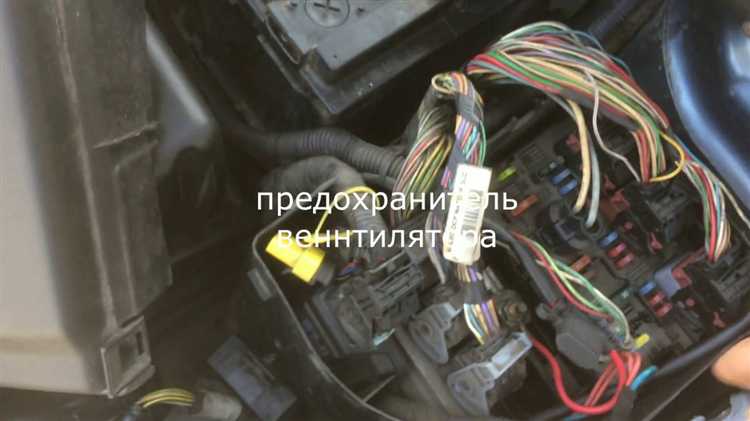

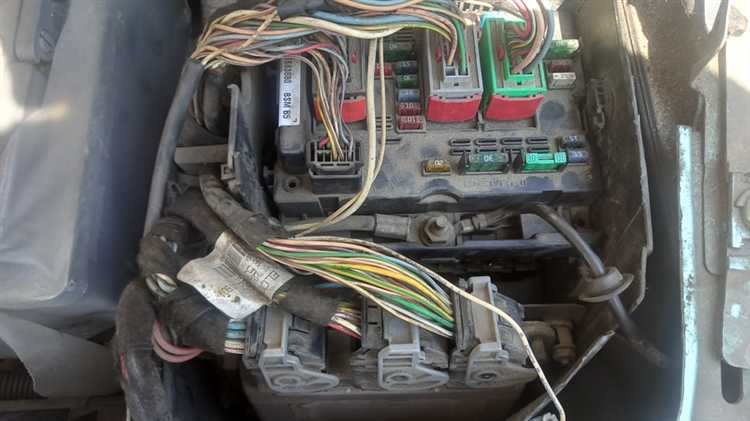

На Пежо 307 предохранитель вентилятора охлаждения расположен в монтажном блоке под капотом, рядом с аккумулятором. Для доступа необходимо снять пластиковую крышку блока. Искомый предохранитель обычно обозначается как F1 или F2 в зависимости от года выпуска и конфигурации двигателя. Номинал – чаще всего 30 или 40 ампер.
Для проверки извлеките предохранитель с помощью пинцета и визуально оцените состояние плавкой вставки. Если перемычка внутри корпуса сгорела, элемент требует замены. Более точный способ – проверка мультиметром в режиме прозвонки. При отсутствии звукового сигнала или нулевого сопротивления предохранитель неисправен.

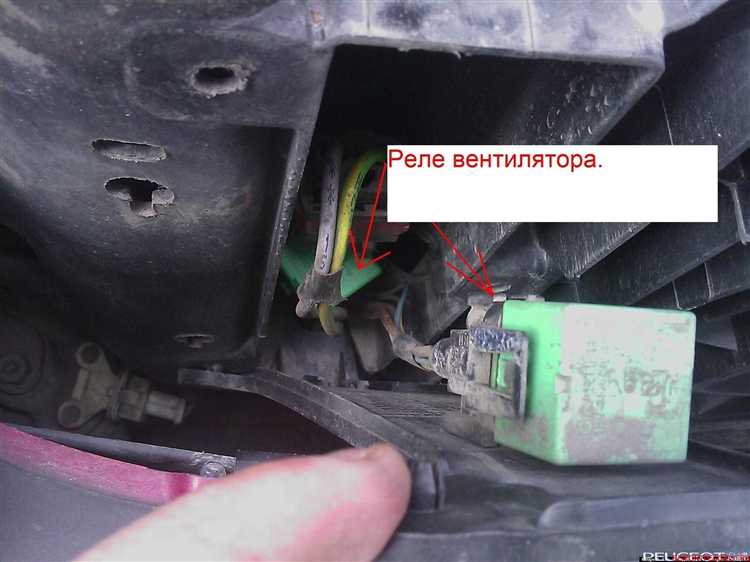

Реле вентилятора находится рядом с вентилятором или в монтажном блоке. Для его проверки сначала убедитесь в наличии питания на управляющем контакте при включённом зажигании. Затем подключите заведомо исправное реле того же типа. Если после замены вентилятор начинает работать – реле вышло из строя.
Дополнительно можно протестировать реле вручную: подайте 12 В на управляющую обмотку и замерьте сопротивление между силовыми контактами. При срабатывании реле контакты должны замкнуться, сопротивление стремится к нулю. Если щелчка нет – реле неисправно.
Все операции проводите при выключенном зажигании, чтобы исключить короткое замыкание и повреждение электроцепей.
Как принудительно запустить вентилятор с помощью диагностики
Для проверки работоспособности вентилятора охлаждения на Пежо 307 через диагностический интерфейс потребуется OBD2-сканер с поддержкой управления исполнительными механизмами (например, Lexia/DiagBox или Launch X431).
Алгоритм запуска вентилятора через диагностику:
- Подключите диагностический прибор к разъему OBD2, расположенному под рулевой колонкой со стороны водителя.
- Включите зажигание (двигатель запускать не нужно).
- Запустите диагностическое программное обеспечение и выберите модель автомобиля: Peugeot 307, указав точный двигатель (например, 1.6 16V TU5JP4).
- Перейдите в раздел «Управление исполнительными механизмами» (или «Actuator Test»).
- Выберите пункт, связанный с управлением вентилятором охлаждения – в зависимости от версии это может называться «Cooling fan test», «Fan relay test» или «Fan motor activation».
- Запустите тест. Диагностика должна предложить выбор скоростей вентилятора (низкая, средняя, высокая). Выберите нужную и подтвердите выполнение.
Если вентилятор не реагирует:
- Проверьте предохранители F12 и F13 в блоке моторного отсека.
- Убедитесь в наличии питания на вентилятор и исправности массы.
- Проверьте силовые реле управления скоростями вентилятора (обычно расположены в том же блоке, где и предохранители).
Принудительный запуск через диагностику позволяет локализовать неисправность – электродвигателя вентилятора, цепей питания или управляющей электроники, исключив температурные датчики из схемы.
Проверка датчика температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости (ДТОЖ) на Пежо 307 играет ключевую роль в управлении работой вентилятора. Он расположен на термостате, ближе к задней части двигателя. При некорректной работе датчика блок управления двигателем может не активировать вентилятор даже при перегреве.
Для проверки необходимо использовать мультиметр и диагностический сканер. На холодном двигателе измерьте сопротивление между контактами датчика. При температуре около 20 °C значение должно находиться в диапазоне 2–3 кОм. По мере прогрева сопротивление должно снижаться вплоть до 200–300 Ом при температуре 90–100 °C.
Если сопротивление остаётся неизменным или выходит за пределы, датчик считается неисправным. Также можно воспользоваться диагностическим сканером (например, ELM327 с приложением типа Torque или DiagBox), чтобы считать данные с ЭБУ. Температура, отображаемая в реальном времени, должна соответствовать фактическому прогреву двигателя.
При скачках показаний, задержке в изменении температуры или отсутствии сигнала следует проверить разъём и проводку на наличие коррозии и повреждений. При отсутствии нарушений – заменить датчик на оригинальный или качественный аналог с термочувствительным элементом NTC.
Как протестировать вентилятор напрямую от аккумулятора
Для проверки вентилятора напрямую потребуется доступ к его разъёму и два надёжных провода. Работу следует проводить при отключённом зажигании и снятой клемме аккумулятора, чтобы избежать короткого замыкания при подключении проводов.

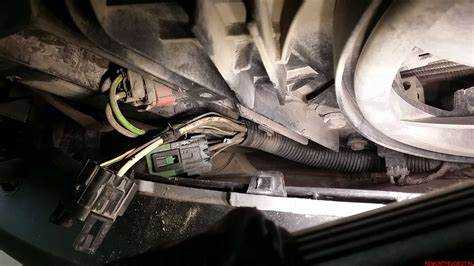

Сначала найдите разъём питания вентилятора. У Пежо 307 он обычно расположен возле радиатора, в нижней части моторного отсека. Разъедините его, чтобы исключить влияние электронного блока управления и реле.
Подготовьте два провода с зачищенными концами или клеммами типа «крокодил». Один конец первого провода подсоедините к «+» аккумулятора, а второй – к контакту вентилятора, который отвечает за питание. Второй провод подключите между «-» аккумулятора и вторым контактом вентилятора.
Если мотор вентилятора исправен, при замыкании цепи он должен начать вращаться. Если вентилятор не запускается, возможны следующие причины: обрыв в обмотке, износ щёток, заклинивание ротора. В этом случае потребуется его разбор или замена.
Для вентиляторов с двумя скоростями (через три провода) важно подключаться к соответствующим парам контактов: одна пара отвечает за низкую скорость, другая – за высокую. Подключение можно уточнить по электросхеме или маркировке на корпусе вентилятора.
После проверки убедитесь в надёжной изоляции проводов и восстановите штатное подключение разъёма. Повторный запуск двигателя покажет, решена ли проблема с охлаждением.
Что делать, если вентилятор включается слишком поздно или не выключается
Первым шагом следует проверить датчик температуры охлаждающей жидкости (ДТОЖ). Задержка включения вентилятора или его постоянная работа часто связаны с неправильными показаниями этого датчика. Используйте мультиметр для измерения сопротивления датчика при различных температурах и сверяйте результаты с заводскими нормами для Пежо 307.
Если датчик исправен, проверьте реле вентилятора. Неисправное реле может заедать в замкнутом положении, вызывая постоянное включение вентилятора, или срабатывать с задержкой. Для диагностики реле используйте тестер или замените его заведомо исправным аналогом.
Обратите внимание на электропроводку и разъемы вентилятора. Коррозия или повреждения проводов приводят к нестабильной работе цепи управления вентилятором. Особое внимание уделяйте контактам разъема датчика и реле. Очистка контактов и замена поврежденных участков нередко решают проблему.
Проверьте термовыключатель вентилятора (если установлен отдельно). Его неисправность вызывает сбои в своевременном включении и отключении вентилятора. Замена термовыключателя должна производиться по точным параметрам, указанным в сервисной документации Пежо 307.
При наличии электронного блока управления двигателем (ЭБУ) целесообразно провести компьютерную диагностику. Ошибки, связанные с температурными сенсорами или управлением вентилятором, будут сохранены в памяти ЭБУ, что поможет точно определить неисправный элемент.
Если все вышеперечисленное проверено и исправно, но вентилятор продолжает работать неправильно, стоит оценить состояние самой системы охлаждения – уровень и качество антифриза, правильность установки термостата. Некорректная работа термостата ведет к неправильному прогреву двигателя и сбоям в управлении вентилятором.
Вопрос-ответ:
Как проверить, работает ли вентилятор охлаждения на Пежо 307 без подключения диагностического оборудования?
Для проверки вентилятора без диагностики нужно прогреть двигатель до рабочей температуры, затем внимательно наблюдать за вентилятором в моторном отсеке. Обычно он включается при достижении температуры около 95°C. Если вентилятор не запускается, необходимо проверить питание и проводку, а также состояние предохранителей и реле. Также можно проверить работу вентилятора напрямую, подключив его к аккумулятору на короткое время.
Какие основные причины могут привести к тому, что вентилятор охлаждения на Пежо 307 включается с задержкой или не выключается?
Чаще всего задержка запуска или постоянная работа вентилятора связана с неисправностями датчика температуры охлаждающей жидкости, сбоем в работе блока управления или замыканием в электросхеме. Также возможны проблемы с реле вентилятора или загрязнение контактов, что мешает корректной работе устройства.
Как проверить исправность реле вентилятора на Пежо 307 и где оно находится?
Реле вентилятора обычно расположено в монтажном блоке под капотом. Для проверки реле следует снять его и прослушать щелчок при подаче питания, либо заменить на заведомо исправное реле с аналогичными характеристиками. Если реле работает, но вентилятор не включается, причина может быть в другом элементе цепи.
Можно ли запустить вентилятор охлаждения вручную и как это сделать?
Вентилятор можно запустить вручную, подключив его напрямую к аккумулятору через провода с предохранителем для защиты. Это позволит проверить сам вентилятор на работоспособность. Однако такую процедуру нужно проводить осторожно, чтобы избежать короткого замыкания и повреждений электросистемы автомобиля.
Какие признаки указывают на неисправность вентилятора охлаждения на Пежо 307?
Среди признаков можно выделить: перегрев двигателя при стоянке или в пробках, отсутствие шума работающего вентилятора при высокой температуре, периодическое срабатывание аварийного режима двигателя, а также повышенный расход топлива и ухудшение работы кондиционера. При появлении таких симптомов стоит проверить вентилятор и связанные с ним компоненты.
Как проверить, работает ли вентилятор охлаждения на Пежо 307 без использования специального оборудования?
Для проверки вентилятора без диагностических приборов необходимо прогреть двигатель до рабочей температуры и наблюдать за включением вентилятора. Обычно он запускается при достижении температуры около 95–105 °C. Можно открыть капот и визуально проверить, включается ли вентилятор. Если двигатель прогрет, а вентилятор не работает, возможно, причина в предохранителе, реле, самом вентиляторе или датчике температуры. Также можно попробовать включить кондиционер — это часто запускает вентилятор для охлаждения конденсатора. Если при включении кондиционера вентилятор не запускается, значит, стоит проверить цепь вентилятора более тщательно.
Какие основные причины, по которым вентилятор охлаждения на Пежо 307 может не включаться?
Основные причины отказа вентилятора включают выход из строя самого вентилятора, перегоревший предохранитель или неисправное реле, а также проблемы с датчиком температуры охлаждающей жидкости. Иногда причиной становится плохой контакт в электропроводке или коррозия разъемов. Кроме того, модуль управления двигателем может не подавать сигнал на включение вентилятора, если получает некорректные данные от датчика. Для точного выявления проблемы требуется проверить цепь питания, состояние предохранителей, исправность реле и работоспособность самого вентилятора, а также проверить датчик температуры с помощью мультиметра или диагностики.
