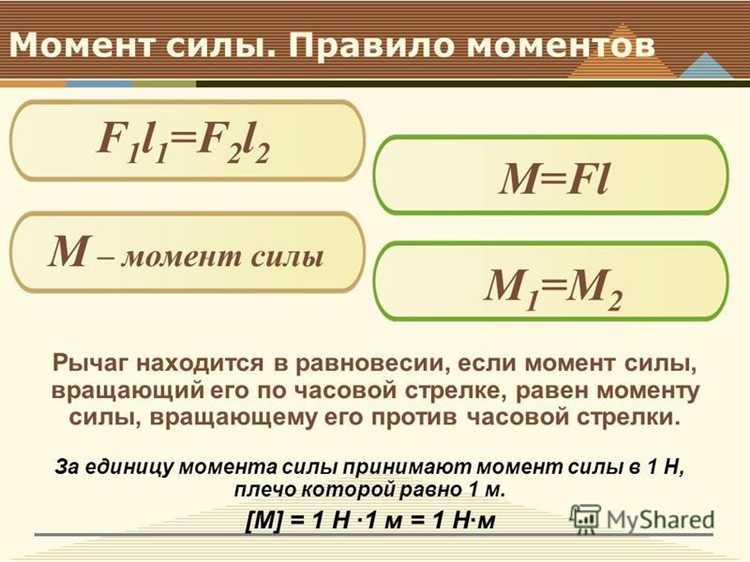

Как рассчитывается величина приведенного момента

Как рассчитывается величина приведенного момента

Приведенный момент – это величина, которая позволяет свести несколько сил, приложенных к разным точкам тела, к одной точке и одной силе с эквивалентным вращающим эффектом. Его расчет необходим для точного анализа силовых воздействий на механические конструкции и узлы.

Основная задача при вычислении приведенного момента – определить результирующий момент относительно выбранной точки, используя векторное сложение моментов всех приложенных сил. При этом важно учитывать направление и плечо каждой силы относительно оси вращения.

Для корректного расчета следует последовательно выполнить: определить точки приложения сил, измерить перпендикулярные расстояния до оси вращения, вычислить моменты каждой силы и затем сложить их алгебраически. Результат – величина приведенного момента, которая учитывает как величину силы, так и ее положение.

Правильное применение формул и учет знаков моментов позволяют прогнозировать устойчивость конструкций и предотвратить их деформацию или разрушение при нагрузках. Расчет приведенного момента является ключевым этапом в проектировании, анализе и эксплуатации механических систем.

Формулы для вычисления приведенного момента на плоскости

Формулы для вычисления приведенного момента на плоскости

Приведенный момент на плоскости определяется как сумма момента одной силы и момента другой силы, перенесенной к одной точке, с учётом их плеч.

Обозначим силы как F₁ и F₂, действующие в точках с координатами (x₁, y₁) и (x₂, y₂). Положение точки приведения – (x₀, y₀).

  • Момент силы относительно точки приведения вычисляется по формуле:

    M = F · d, где d – плечо силы, перпендикулярное линии действия силы к точке приведения.

  • Для плоскости XY момент силы определяется как векторное произведение радиус-вектора r = (x — x₀, y — y₀) на силу:

    M = (x — x₀)·F_y — (y — y₀)·F_x

  • Величина приведенного момента для системы двух сил равна сумме отдельных моментов:

    M_прив = M₁ + M₂ = (x₁ — x₀)F_{1y} — (y₁ — y₀)F_{1x} + (x₂ — x₀)F_{2y} — (y₂ — y₀)F_{2x}

При расчёте часто используют упрощённую форму для сил, направленных вдоль координатных осей:

  1. Если сила направлена вдоль оси X, например F = (F_x, 0), момент относительно точки (x₀, y₀) вычисляется как:

    M = — (y — y₀) · F_x

  2. Если сила направлена вдоль оси Y, F = (0, F_y), то:

    M = (x — x₀) · F_y

Для комплексных систем сил используется принцип суперпозиции – суммируются все отдельные моменты относительно одной точки приведения.

Расчет приведенного момента помогает заменить систему сил одним эквивалентным моментом, упрощая дальнейший анализ равновесия и деформаций.

Метод переноса момента на заданную точку

Метод переноса момента на заданную точку

Перенос момента силы с одной точки на другую основан на принципе, что момент относительно новой точки равен сумме момента относительно исходной точки и дополнительного момента от силы, вызванного смещением точки приложения.

Обозначим исходную точку как O, заданную точку переноса как O1, сила приложена в точке A с вектором силы F. Вектор смещения от O к O1 обозначим r. Тогда приведённый момент MO1 вычисляется по формуле:

MO1 = MO + r × F,

где MO – момент силы относительно точки O, а × – векторное произведение.

В двумерной плоскости с координатами (x, y) момент обычно считается как скаляр (модуль вектора, направленного перпендикулярно плоскости). Если сила F имеет компоненты (Fx, Fy), а вектор смещения r = (Δx, Δy), то формула принимает вид:

MO1 = MO + Δx·Fy − Δy·Fx.

Для практического расчёта рекомендуется придерживаться следующей последовательности:

  • Вычислить момент силы относительно исходной точки, используя координаты точки приложения и компоненты силы.
  • Определить вектор смещения от исходной точки к заданной точке переноса.
  • Подставить значения в формулу переноса момента, учитывая направление вектора смещения и силы.

Особое внимание уделяется знакам и направлению векторного произведения, поскольку ошибка в направлении приводит к неправильному знаку момента и, как следствие, к неверным результатам.

Если сила приложена к нескольким точкам или действует как система сил, перенос момента выполняется для каждого момента по отдельности, после чего суммируются для получения общего приведённого момента относительно новой точки.

В случаях, когда система сил сложна, и перенос выполняется многократно, рекомендуется использовать матричные методы или программное обеспечение, поддерживающее векторные операции, что минимизирует человеческие ошибки и ускоряет расчёты.

Особенности расчета приведенного момента для системы сил

Особенности расчета приведенного момента для системы сил

Расчет приведенного момента системы сил сводится к суммированию моментов каждой силы относительно заданной точки. Важнейшее условие – учитывать знаки моментов, определяемые направлением вращения: по часовой стрелке момент считается отрицательным, против – положительным.

Для каждой силы необходимо определить плечо, то есть перпендикулярное расстояние от точки вращения до линии действия силы. Момент силы вычисляется как произведение величины силы на плечо: M = F × d. Если силы приложены не в одной плоскости, расчет проводится отдельно по проекциям, с последующим векторным суммированием моментов.

Особое внимание уделяется случаям, когда система содержит пары сил (момент пары сил). В этом случае момент пары определяется как произведение силы на расстояние между линиями действия сил и не зависит от выбранной точки, что существенно упрощает расчет.

При переносе момента на другую точку используют правило: приведенный момент равен сумме исходного момента и произведению результирующей силы системы на вектор перемещения между точками. Формула: M₂ = M₁ + R × r, где M₁ – момент в исходной точке, R – результирующая сила, r – вектор перемещения.

В случае равновесия системы сумма всех сил и сумма всех моментов равны нулю, что позволяет проверять корректность расчетов и упрощать их путем исключения уравновешенных элементов.

Для комплексных систем целесообразно предварительно разбивать их на подсистемы, рассчитывая моменты для каждой отдельно и затем суммируя, что снижает вероятность ошибок и облегчает анализ механизма.

Влияние положения точки приложения силы на значение приведенного момента

Влияние положения точки приложения силы на значение приведенного момента

Величина приведенного момента определяется как произведение силы на плечо – перпендикулярное расстояние от точки приложения силы до оси или точки вращения. При изменении положения точки приложения сила сохраняет свою величину и направление, однако изменяется плечо, что напрямую влияет на момент.

Для фиксированной силы максимальное значение момента достигается при расположении точки приложения на максимально возможном перпендикулярном расстоянии от оси вращения. Если точка приложения перемещается вдоль линии действия силы, плечо уменьшается до нуля, и момент становится равным нулю.

Изменение направления линии действия силы относительно точки отсчёта также влияет на величину момента. Если сила приложена под углом α к радиусу, момент рассчитывается по формуле M = F·r·sin(α), где r – расстояние от точки вращения до точки приложения.

Рекомендации по расчету: необходимо четко определить геометрическое положение точки приложения, измерить плечо перпендикулярно к линии действия силы, а затем использовать именно это плечо для вычисления момента. Пренебрежение углом приложения или ошибочный выбор точки приводит к значительным погрешностям в расчётах.

В задачах с системой сил рекомендуется переносить моменты всех сил к одной точке, учитывая изменение плеча для каждой силы, что обеспечивает точность определения суммарного приведенного момента и правильный анализ механической системы.

Примеры расчета приведенного момента в инженерных задачах

Примеры расчета приведенного момента в инженерных задачах

Рассмотрим балку длиной 4 метра, на которую действует сила 500 Н, приложенная на расстоянии 1,2 м от опоры. Для определения приведенного момента относительно опоры вычисляем произведение силы на плечо: M = 500 Н × 1,2 м = 600 Н·м.

В задаче с системой сил, действующих на кронштейн, задано две силы: 300 Н на расстоянии 0,8 м и 400 Н на расстоянии 1,5 м от точки крепления. Приведенный момент вычисляется как сумма моментов: M = 300 Н × 0,8 м + 400 Н × 1,5 м = 240 Н·м + 600 Н·м = 840 Н·м.

Для рычага длиной 2 метра и приложенной силы 200 Н на конце рычага, если требуется перенести момент на точку, расположенную на расстоянии 0,5 м от точки приложения силы, приведенный момент относительно этой точки равен M = 200 Н × (2 м – 0,5 м) = 200 Н × 1,5 м = 300 Н·м.

В конструкции с угловым креплением сила 600 Н действует под углом 45° на точку, удаленную на 1 метр от оси вращения. Проекция силы на перпендикуляр к плечу равна 600 Н × sin 45° ≈ 424 Н. Приведенный момент: M = 424 Н × 1 м = 424 Н·м.

При расчете момента в валу диаметром 50 мм, к которому приложена касательная сила 1000 Н на расстоянии радиуса 0,025 м, момент крутящего действия составит M = 1000 Н × 0,025 м = 25 Н·м.

Ошибки и погрешности при вычислении приведенного момента

Ошибки и погрешности при вычислении приведенного момента

Основной источник ошибок при расчете приведенного момента – неправильное определение плеча силы. Точность измерения расстояния между точкой приложения силы и выбранной точкой отсчета должна быть не менее 1 мм для инженерных задач средней точности. При превышении этого порога погрешность может превысить 5%, особенно в системах с малыми плечами.

Неверное направление вектора силы и ошибочный выбор знака момента приводят к значительным отклонениям в результирующем моменте. Рекомендуется использовать векторное произведение с учетом ориентации осей координат, чтобы избежать подобных ошибок.

Погрешности возникают и при расчетах моментов в системах нескольких сил без учета их точных точек приложения и направлений. Необходимо строго следовать правилам суммирования моментов и применять закон параллельного переноса, корректируя величину и знак момента при переносе на другую точку.

При использовании приближенных методов (например, упрощение геометрии или пренебрежение малыми силами) погрешность может достигать 10–15%, что критично для высокоточных расчетов. Рекомендуется четко фиксировать все допущения и, при необходимости, проверять результаты численным моделированием.

Часто недооценивается влияние деформаций конструкций на изменение плеча силы. В гибких элементах положение точки приложения может смещаться, что требует учета в расчетах для сохранения точности, особенно при больших нагрузках.

Вопрос-ответ:

Как правильно определить точку приложения силы для расчета приведенного момента?

Точка приложения силы выбирается исходя из конкретной задачи и системы сил. Для вычисления приведенного момента важно знать точное местоположение этой точки относительно выбранной оси или точки поворота. Координаты точки приложения берутся в расчет, чтобы определить плечо силы — перпендикулярное расстояние от линии действия силы до оси вращения. Ошибка в определении точки приложения приведет к неправильному значению момента.

Какие формулы используются для вычисления приведенного момента на плоскости?

Для системы сил на плоскости приведенный момент можно вычислить по формуле M = F × d, где F — модуль силы, а d — плечо силы (перпендикулярное расстояние от линии действия силы до точки отсчёта). Если сила приложена в координатах (x, y), а точка отсчёта в (x0, y0), то момент вычисляют через векторное произведение радиус-вектора и силы: M = (x — x0)·Fy — (y — y0)·Fx, где Fx и Fy — проекции силы на оси.

Как учитывать несколько сил при расчете общего приведенного момента?

При наличии нескольких сил каждый момент считается отдельно относительно одной и той же точки или оси. Затем все моменты складываются алгебраически, учитывая знаки (положительный момент вызывает вращение в одну сторону, отрицательный — в другую). Итоговый момент характеризует общую тенденцию системы сил к вращению. Такой подход упрощает анализ сложных систем и позволяет заменить систему сил одним эквивалентным моментом.

Какие ошибки чаще всего встречаются при вычислении приведенного момента и как их избежать?

Частые ошибки связаны с неправильным определением плеча силы, некорректным выбором точки отсчёта, а также с несоблюдением знаков моментов. Иногда неправильно учитывают направление силы или используют неверные координаты. Для повышения точности рекомендуется тщательно проверять геометрические данные, чертить диаграммы сил и моментов, а также использовать векторный подход, чтобы избежать пропуска важных компонентов. Применение пошаговой методики уменьшает вероятность неточностей.
