Выбор между Mosfet и IGBT для использования в инверторах – ключевой фактор, определяющий эффективность работы устройства. Оба типа транзисторов широко используются в электронике для управления мощными нагрузками, но имеют значительные различия в характеристиках, которые напрямую влияют на их выбор в зависимости от конкретных условий эксплуатации.
Mosfet (Metal-Oxide-Semiconductor Field-Effect Transistor) представляет собой транзистор с изолированным затвором, который обладает низким сопротивлением при включении и высокой скоростью переключения. Это делает его предпочтительным для приложений, где требуется быстрый отклик, например, в инверторах с высокочастотным управлением. В то же время, Mosfet менее эффективен при высоких напряжениях и токах, что ограничивает его применение в мощных инверторах.
IGBT (Insulated-Gate Bipolar Transistor) является гибридным устройством, сочетающим характеристики как MOSFET, так и биполярного транзистора. Он обладает хорошей способностью к работе с высокими напряжениями (до нескольких киловольт) и токами, что делает его идеальным выбором для мощных инверторов, например, в солнечных и ветряных электростанциях. Однако IGBT имеет более медленную скорость переключения по сравнению с Mosfet, что накладывает ограничения на его использование в приложениях, где важна высокая частота работы.
Решение о применении одного из этих транзисторов зависит от конкретных требований к инвертору: скорости переключения, мощности, напряжения и частоты работы. Важно учитывать, что для каждой области применения существуют оптимальные параметры, которые следует учитывать при выборе между Mosfet и IGBT.
Сравнение температурной устойчивости Mosfet и IGBT при высоких нагрузках
Mosfet (металло-оксид-полупроводниковый транзистор с эффектом поля) в основном используется в приложениях с высокой частотой переключения. Его структура позволяет эффективно работать при более низких температурах, но при этом он менее устойчив к перегреву по сравнению с IGBT. Особенно это проявляется при высоких токах, когда сопротивление проводимости возрастает, что вызывает дополнительные потери тепла.
Для Mosfet характерно быстрое нагревание при больших токах, и при недостаточной системе охлаждения это может привести к перегреву и выходу из строя. Рабочая температура для большинства моделей Mosfet ограничена 150°C, в то время как критическая температура может быть достигнута при токах, превышающих 10-20% от максимального номинала.
IGBT (биполярный транзистор с изолированным затвором) имеет более высокую устойчивость к перегреву благодаря своей конструкции. IGBT использует биполярную технологию для обработки высоких токов, что позволяет снизить тепловые потери при переключении, особенно при токах выше 100А. Эти транзисторы могут эффективно работать при температурах до 150-175°C, что значительно выше, чем у Mosfet, и это позволяет их использовать в более сложных инверторах.
Основное отличие IGBT в том, что он более устойчив к перегреву при высоких нагрузках, но при этом страдает от более медленного времени переключения по сравнению с Mosfet. Это важно при выборе между ними в зависимости от требований к скорости работы инвертора.
В случаях, когда требуется высокая температура эксплуатации и длительная работа при больших токах, предпочтительнее использовать IGBT. Однако для приложений, где важна высокая скорость переключения и температура не превышает 100-120°C, Mosfet будет лучшим выбором.
Рекомендации для выбора компонентов:
- Для инверторов, работающих при больших токах и высоких температурах, рекомендуется использовать IGBT, так как они обеспечивают лучшую долговечность при перегрузках.
- Для приложений с частыми переключениями и низкими токами можно выбрать Mosfet, что позволит повысить эффективность системы и снизить тепловые потери.
Таким образом, при высоких нагрузках IGBT демонстрирует лучшие результаты по температурной устойчивости и долговечности, но Mosfet может быть более эффективным в условиях низкой нагрузки и частых переключений.
Применение Mosfet и IGBT в инверторах для промышленных установок
MOSFET (металло-оксидный полупроводниковый полевой транзистор) чаще всего используется в инверторах, которые работают на высоких частотах и требуют низкого сопротивления включения. Это делает их идеальными для применения в системах с частотным регулированием, таких как приводы для насосов, вентиляторов и компрессоров, где важна высокая эффективность и быстродействие. В таких системах MOSFETы обеспечивают быструю коммутацию, что помогает минимизировать потери энергии и улучшить работу устройства.
IGBT (изолированный гальванически транзистор с управляющим электродом) используется в более мощных системах, где важна высокая стойкость к нагрузкам и высокая плотность тока. ИGBТ-структуры часто выбираются для инверторов в тяжелых промышленных приложениях, таких как электроснабжение крупных предприятий, системы солнечных и ветровых электростанций, а также для электроприводов высокомощных машин и оборудования. ИGBT хорошо работает при более низких частотах и высоких токах, что делает его предпочтительным для задач, где важна высокая мощность и надежность при работе с большими нагрузками.
В современных инверторах для промышленных установок часто применяются гибридные схемы, сочетающие преимущества обоих типов транзисторов. Например, для обработки низких и средних мощностей могут использоваться MOSFET, а для более высоких нагрузок – IGBT. Такой подход позволяет обеспечить максимальную эффективность работы инвертора при различных условиях эксплуатации.
Важно отметить, что выбор между MOSFET и IGBT в значительной степени зависит от характера нагрузки, частоты коммутации и требуемой мощности системы. Для задач, связанных с высоким КПД при высоких частотах, предпочтение отдается MOSFET. В случае работы с большими токами и низкими частотами, а также необходимостью в повышенной температурной устойчивости, лучше подойдет IGBT.
Влияние частоты переключения на работу Mosfet и IGBT в инверторах
Для Mosfet частота переключения может быть значительно выше, чем для IGBT. Это обусловлено меньшими потерями на включение и выключение в Mosfet, которые зависят от его структуры. Mosfet подходит для приложений с высокими частотами переключения (до нескольких сотен кГц), таких как в импульсных источниках питания и небольших инверторах, где требуется высокая динамика.
Для IGBT частота переключения ограничена из-за большего времени восстановления и значительных потерь энергии при переключении. Обычно IGBT применяются при частотах переключения в пределах 20–30 кГц, что соответствует требованиям крупных промышленных инверторов, таких как в системах управления приводами и силовых преобразователях.
При высоких частотах переключения Mosfet обеспечивают более низкие потери на переключение, что делает их более эффективными в условиях, когда необходимо быстро реагировать на изменения в нагрузке. Однако при слишком высоких частотах могут возникать проблемы с перегревом из-за увеличения диэлектрических потерь, особенно в больших устройствах.
При использовании IGBT важно учитывать, что их более медленное переключение и связанные с этим потери могут привести к значительным тепловым выбросам, если частота слишком высока. Это необходимо учитывать при проектировании системы охлаждения для предотвращения перегрева.
Влияние частоты переключения также зависит от типа нагрузки и частоты синусоидальной волны, которую необходимо генерировать инвертором. Высокая частота переключения может улучшить качество выходного сигнала, уменьшая содержание гармоник, но при этом возрастает общий уровень потерь в системе.
Таким образом, выбор между Mosfet и IGBT зависит от конкретных условий эксплуатации инвертора, включая требуемую частоту переключения и требования к эффективности работы.

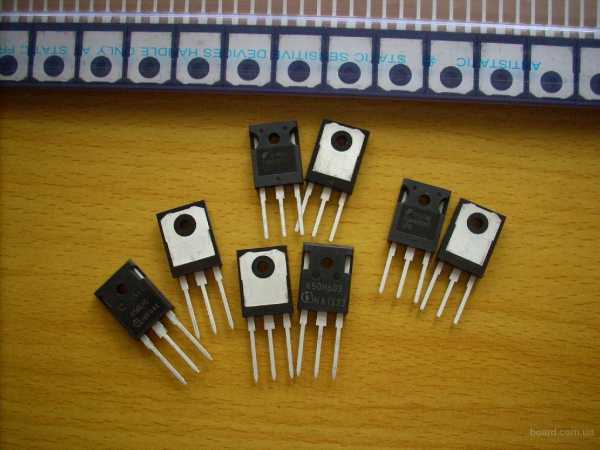

Параметры защиты и устойчивость к коротким замыканиям у Mosfet и IGBT
Реакция на короткие замыкания у Mosfet и IGBT существенно различается из-за особенностей их конструкции и механизма работы. Mosfet обладает быстрым временем переключения и высокой чувствительностью к перепадам напряжения, что может стать причиной повреждения при коротком замыкании, если не предусмотрена эффективная система защиты. В свою очередь, IGBT, благодаря своим характеристикам по мощности и применению в высоковольтных устройствах, обладает более стабильной защитой в подобных ситуациях.
Устойчивость Mosfet к коротким замыканиям определяется в основном его параметрами теплового отклика и напряжения пробоя. Для эффективной защиты Mosfet необходимо использовать схемы с ограничением тока, встроенные системы защиты от перенапряжений, а также дополнительные компоненты, такие как диоды шоттки, которые минимизируют потери при быстром переключении. В случае короткого замыкания Mosfet может быстро выйти из строя из-за термического разрушения, если система не обеспечивает должное охлаждение.
Устойчивость IGBT к коротким замыканиям выше, так как транзистор сам по себе имеет возможность выдерживать более высокие токи, что делает его предпочтительным для приложений, где важна защита от коротких замыканий. Тем не менее, длительные короткие замыкания могут привести к повреждению из-за накопления тепла, поэтому важным параметром является время, в течение которого IGBT может безопасно выдерживать короткое замыкание. Современные устройства IGBT включают схемы, которые автоматически отключают устройство при обнаружении короткого замыкания, предотвращая тепловые повреждения.
Системы защиты для Mosfet и IGBT часто включают функции защиты от перенапряжений, защиты от перегрева, а также ограничение тока в случае коротких замыканий. Для Mosfet рекомендуется использование быстрых защитных цепей, таких как ограничители тока или дополнительные защиты на основе активных компонентов. Для IGBT типичной защитой является встроенная защита от перегрева и избыточного тока, а также использование специальных диодов для защиты от обратного тока.
Рекомендации при проектировании схем с Mosfet или IGBT: важно учитывать их характеристики по времени отклика и стабильности при коротких замыканиях, а также правильно выбирать системы защиты, чтобы минимизировать риски повреждения компонентов. Для Mosfet необходимы схемы защиты с малым временем реакции и активными компонентами, для IGBT – защита от перегрева и адаптация времени работы при коротких замыканиях.
Выбор между Mosfet и IGBT для инверторов на основе стоимости и долговечности
При выборе между Mosfet и IGBT для инверторов следует учитывать не только технические характеристики, но и такие важные факторы, как стоимость компонентов и их долговечность в процессе эксплуатации. Эти два типа полупроводниковых приборов имеют разные особенности, которые напрямую влияют на их экономичность и продолжительность службы в различных приложениях.
Для инверторов, которые функционируют при низких напряжениях (до 400 В), Mosfet является предпочтительным вариантом. Это связано с его относительно низкой стоимостью, хорошей эффективность работы при высоких частотах и компактными размерами. Mosfet имеет меньшее падение напряжения при открытом состоянии, что снижает потери на рассеяние энергии и, соответственно, затраты на охлаждение. Однако его долговечность ограничена, поскольку при высоких токах и температурных колебаниях он может выйти из строя быстрее, чем IGBT.
Для высоковольтных приложений (от 600 В и выше) IGBT показывает лучшие результаты с точки зрения долговечности. Он способен выдерживать более высокие токи и напряжения, что делает его более подходящим для промышленных инверторов, где требуется большая надежность и устойчивость к перегрузкам. Стоимость IGBT выше, чем у Mosfet, но его долговечность компенсирует дополнительные расходы. IGBT менее чувствителен к температурным изменениям и способен работать при более высоких температурах, что значительно расширяет его эксплуатационные характеристики.
В среднем, IGBT обладают большей долговечностью за счет своей способности переносить более высокие температуры и нагрузки. Однако при выборе между Mosfet и IGBT необходимо учитывать не только их стоимость и долговечность, но и специфические требования к частоте переключения и рабочим условиям. Если в системе используется инвертор с высокой частотой переключения и низким напряжением, предпочтение следует отдать Mosfet, несмотря на его меньшую долговечность. В случае же применения в инверторах для крупных промышленных установок, где важна надежность и устойчивость к перегрузкам, лучше выбрать IGBT.
Влияние размеров и охлаждения на производительность Mosfet и IGBT в инверторах
Размеры полупроводниковых элементов, таких как Mosfet и IGBT, имеют прямое влияние на их тепловые характеристики и производительность в инверторах. Большие размеры транзисторов позволяют распределить теплоту более равномерно, что способствует улучшению теплоотведения и повышению долговечности. Однако увеличение размеров также приводит к более высокой стоимости и большей сложности охлаждения, что может снизить эффективность в малогабаритных устройствах.
Для Mosfet характерна высокая частота переключения, что делает их идеальными для приложений с высокой скоростью работы. Однако высокая частота приводит к большему тепловыделению, и без должного охлаждения это может существенно снизить их эффективность и ресурс работы. Идеально подходит активное охлаждение с использованием радиаторов или жидкостных систем.
IGBT, несмотря на меньшую частоту переключения, обеспечивает более высокую проводимость и может работать при большем напряжении, что делает его более подходящим для высокомощных приложений. В этом случае, охлаждение играет ключевую роль, так как избыточное тепловыделение может быстро привести к повреждению элемента. Обычно для IGBT применяются более мощные системы пассивного и активного охлаждения, такие как вентиляторы и жидкостные охлаждающие системы, особенно в условиях работы с высокой нагрузкой.
- Размеры транзисторов напрямую влияют на эффективность их охлаждения и теплопередачи.
- Для Mosfet необходимо тщательно выбирать системы охлаждения, обеспечивающие равномерное распределение тепла.
- IGBT требуют более мощных и сложных систем охлаждения, чтобы минимизировать тепловые потери при работе с высокими токами и напряжениями.
- Неправильное охлаждение может привести к перегреву и выходу из строя как Mosfet, так и IGBT, снижая их эксплуатационные характеристики.
Таким образом, размер и охлаждение – это критически важные параметры для обеспечения эффективной работы транзисторов в инверторах. Правильный выбор системы охлаждения и оптимизация размеров компонентов помогут улучшить производительность и долговечность устройства, особенно при высоких рабочих нагрузках и частотах.
Вопрос-ответ:
Какие основные отличия между Mosfet и IGBT для использования в инверторах?
Основные различия между Mosfet и IGBT заключаются в их переключающих характеристиках и области применения. Mosfet лучше подходят для высокочастотных приложений, поскольку они обеспечивают низкие потери при переключении. Однако их максимальное напряжение и ток ограничены. IGBT, с другой стороны, эффективны при более высоких напряжениях и токах, что делает их предпочтительными для мощных инверторов, работающих в диапазоне средней и низкой частоты.
Когда предпочтительнее использовать Mosfet, а когда IGBT в инверторах?
Выбор между Mosfet и IGBT зависит от требуемых характеристик работы инвертора. Mosfet применяются в инверторах с высокими частотами, таких как источники бесперебойного питания или драйверы для небольших электрических машин. IGBT, в свою очередь, чаще используются в промышленных инверторах для силовых приложений, где необходимо работать с высокими напряжениями и большими токами.
Как температура влияет на работу Mosfet и IGBT в инверторах?
Температура оказывает значительное влияние на производительность как Mosfet, так и IGBT. Mosfet имеют низкие потери на переключение, но их температура может быстро повышаться из-за низкой термической проводимости. IGBT, наоборот, могут работать при более высоких температурах, но их потери на включение и переключение гораздо выше, что требует более эффективного охлаждения. В обоих случаях правильное охлаждение важно для надежной работы.
Какие факторы стоит учитывать при выборе между Mosfet и IGBT для инвертора?
При выборе между Mosfet и IGBT для инвертора важно учитывать такие параметры, как рабочее напряжение, ток, частота переключения и эффективность. Mosfet предпочтительнее для низковольтных приложений с высокой частотой, в то время как IGBT лучше подходят для высоковольтных и высокомощных приложений, где важна устойчивость к большим токам и напряжениям. Также стоит учитывать условия охлаждения, так как IGBT требуют более сложных систем охлаждения.
Что влияет на выбор Mosfet или IGBT с точки зрения стоимости?
Стоимость Mosfet и IGBT зависит от их характеристик и области применения. Mosfet обычно дешевле, так как они предназначены для работы с низкими напряжениями и токами. Однако для высокомощных инверторов, где необходимы высокие напряжения и токи, предпочтительнее IGBT, которые, несмотря на более высокую цену, обеспечивают необходимую мощность и долговечность. Также стоимость компонентов может зависеть от качества и производителей.
Какие преимущества Mosfet по сравнению с IGBT в инверторах при высоких частотах переключения?
При высоких частотах переключения Mosfet имеет явное преимущество, поскольку обладает более быстрым временем переключения. Это позволяет уменьшить потери энергии на переключениях и улучшить общую эффективность работы инвертора. В отличие от IGBT, который лучше работает при низких частотах и высоких токах, Mosfet сохраняет стабильную работу при более высоких частотах. Однако, Mosfet может требовать более сложной системы охлаждения и защиты при использовании в инверторах с большими токами, так как он может перегреваться.
Какие особенности долговечности Mosfet и IGBT важны при выборе компонента для промышленных инверторов?
Долговечность обоих типов полупроводников зависит от условий эксплуатации и особенностей работы инвертора. IGBT имеет более высокую термическую устойчивость и лучше справляется с перегрузками, что делает его более подходящим для применения в промышленных установках с большими токами и мощностями. Mosfet, в свою очередь, может быть менее стойким к перегреву при длительных нагрузках, что требует тщательного контроля за температурным режимом. Однако Mosfet демонстрирует более стабильную работу при меньших нагрузках и обладает более высокими характеристиками в плане частоты переключения, что может быть важным для некоторых типов приложений.
