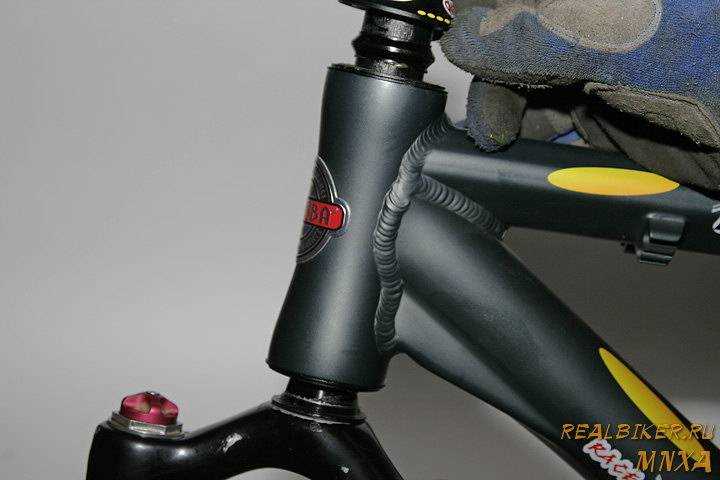

Полуинтегрированная рулевая колонка представляет собой компромисс между традиционной и интегрированной конструкциями, обеспечивая баланс прочности и удобства обслуживания. В основе системы – подшипники, размещённые в специальном чашеобразном корпусе, частично встроенном в рулевую трубу рамы.
Основное отличие полуинтегрированной колонки – упрощённый монтаж и замена подшипников без необходимости разборки всей рулевой системы. Чаще всего используются конические подшипники с высокой степенью герметичности, что снижает риск попадания грязи и влаги, продлевая срок службы.
При выборе полуинтегрированной рулевой колонки важно учитывать диаметр рулевой трубы и тип крепления вилки – обычно это 1 1/8 дюйма с возможностью адаптации под разные стандарты. Правильная регулировка натяжения подшипников минимизирует люфт и улучшает управляемость велосипеда.
Конструкция полуинтегрированной рулевой колонки: основные элементы
Полуинтегрированная рулевая колонка состоит из нескольких ключевых компонентов, обеспечивающих надежность и точность управления велосипедом.
- Рулевая труба вилки – элемент, проходящий внутри рамы и служащий опорой для рулевой колонки. В полуинтегрированных системах труба обычно стандартизирована по диаметру 1 1/8″ (28,6 мм), обеспечивая баланс прочности и легкости.
- Верхний подшипник – расположен в специальной чашке, запрессованной в раму. В полуинтегрированных колонках чашка видна снаружи, что упрощает замену подшипника. Подшипники чаще всего шариковые, с герметичными уплотнениями для защиты от грязи и влаги.
- Нижний подшипник – устанавливается внутри рулевой трубы вилки. Он принимает основную нагрузку при поворотах и обеспечивает плавное вращение. В полуинтегрированных системах нижний подшипник также открыт снаружи, что облегчает техническое обслуживание.
- Конусные гайки и фиксирующие элементы – используются для регулировки натяга подшипников. Их правильная настройка предотвращает люфт и износ деталей.
- Верхняя крышка рулевой колонки – обеспечивает защиту и прижимает конструкцию, способствуя жесткости системы. В полуинтегрированных вариантах крышка обычно плоская и не скрывает чашку подшипника.
Рекомендации при выборе и обслуживании:
- Использовать подшипники с защитой от влаги, особенно если велосипед эксплуатируется в мокрых условиях.
- Проверять и корректировать натяжение подшипников после первых нескольких поездок для исключения люфта.
- При замене компонентов использовать совместимые по диаметру и типу детали, чтобы сохранить надежность и точность управления.
- Регулярно очищать и смазывать подшипники, особенно при интенсивной эксплуатации или в условиях повышенной запыленности.
Принцип работы и взаимодействие компонентов внутри колонки
Полуинтегрированная рулевая колонка состоит из рулевой трубы рамы, подшипников и стакана, который крепится к вилке. Внутри колонки подшипники размещаются непосредственно в рулевой трубе, что уменьшает общий вес и снижает количество внешних элементов.
Подшипники обеспечивают плавное вращение вилки относительно рамы. Обычно используются конические или промышленные подшипники с высоким ресурсом, которые устанавливаются сверху и снизу рулевой трубы. Верхний подшипник упирается в чашку, запрессованную в раму, а нижний – в стакан вилки.
Взаимодействие компонентов гарантирует передачу усилий при управлении с минимальными люфтами. Правильная затяжка конуса на рулевой трубе критична для устранения зазоров и предотвращения быстрого износа подшипников.
Важна точность посадочных мест: чашки подшипников должны строго соответствовать диаметру рулевой трубы, иначе возникает риск смещения и появления стуков при езде.
Рекомендуется использовать смазку с высокой влагостойкостью, чтобы предотвратить коррозию и сохранить работоспособность подшипников в условиях повышенной влажности и грязи.
Регулярная проверка на люфты и своевременная замена изношенных подшипников обеспечит стабильность управления и продлит срок службы рулевой колонки.
Как правильно выбрать полуинтегрированную рулевую колонку для велосипеда
При выборе полуинтегрированной рулевой колонки важно учитывать диаметр рулевой трубы рамы. Чаще всего это 1 1/8 дюйма (28,6 мм), однако встречаются и другие стандарты – 1 дюйм (25,4 мм) или 1,5 дюйма (38,1 мм). Несоответствие диаметра приведёт к неправильной установке и быстрому износу.
Следующий ключевой параметр – длина рулевой колонки. Она должна соответствовать высоте рулевой трубы и давать запас для установки выноса руля без чрезмерного выступания или дефицита резьбы на штоке.
Материал изготовления влияет на прочность и вес. Обычно применяют алюминиевые сплавы с анодированным покрытием или сталь для бюджетных моделей. Для лёгких и прочных конструкций стоит обратить внимание на изделия с керамическими или карбоновыми вставками, если они предусмотрены.
Тип подшипников важен для плавности вращения и долговечности. Полуинтегрированные колонки обычно оснащаются конусными подшипниками закрытого типа с резьбовым креплением. Желательно выбирать модели с возможностью регулировки подшипников, что позволит избежать люфта и продлить срок службы.
Обратите внимание на совместимость с рулевыми втулками и выносами руля. Некоторые колонки рассчитаны на специфические системы, например, Aheadset или Threadless, что определяет способ крепления и настройки. Проверяйте наличие инструкций и комплектующих для конкретной модели.
Если велосипед предназначен для агрессивной езды, лучше выбрать рулевую колонку с усиленной конструкцией и защитой от проникновения влаги. Для городских и прогулочных моделей достаточно базовых версий без сложных дополнительных элементов.
Учитывайте возможность замены компонентов – стандартные полуинтегрированные колонки удобны в обслуживании, если подшипники и чашки выпускаются в свободной продаже. Это снизит затраты на ремонт и позволит быстро вернуть велосипед в рабочее состояние.
Тонкости установки и настройки полуинтегрированной рулевой колонки
Перед монтажом полуинтегрированной рулевой колонки важно проверить состояние и размер рулевой трубы рамы. Диаметр внутреннего стакана должен совпадать с размером чашек колонки – обычно 1 1/8 дюйма (28,6 мм). Неплотное совпадение приводит к люфтам и быстрому износу.
При установке чашек в рулевой стакан необходимо использовать пресс или специальные оправки для равномерного запрессовывания. Допуск перекоса не должен превышать 0,1 мм, иначе возникнет повышенный износ подшипников и ухудшится управляемость.
Полуинтегрированные подшипники обычно располагаются в чашках, прижимаясь к рулевой трубе сверху и снизу. Обязательно нанесите тонкий слой смазки на контактные поверхности подшипников и чашек, чтобы избежать коррозии и заедания.
При затяжке верхней крышки и винта крепления штока необходимо достичь баланса: достаточная фиксация без избыточного усилия, способного деформировать подшипники. Обычно момент затяжки составляет 3-5 Н·м, но рекомендуется сверяться с техническими рекомендациями производителя.
После установки проверьте наличие люфта, качая руль взад-вперед при поднятом переднем колесе. При обнаружении люфта подкрутите верхний винт регулировки, при этом следите, чтобы руль не заклинило в повороте.
Особое внимание уделите длине штока рулевой колонки. Для полуинтегрированных моделей оптимально оставлять не менее 30 мм штока внутри рулевой трубы, чтобы избежать повреждения и обеспечить надежную фиксацию.
При настройке высоты руля используйте проставочные кольца (спейсеры), размещая их под или над выносом руля. Толщина и количество колец влияет на удобство и безопасность – избегайте чрезмерных высот, способных вызвать снижение жесткости конструкции.
Регулярно проверяйте состояние подшипников и крепежных элементов после первых 100 км пробега и при каждой смене сезонов, чтобы вовремя выявлять износ и предотвращать критические поломки.
Обслуживание и уход за полуинтегрированной рулевой колонкой
Регулярная проверка затяжки верхней крышки и подшипников предотвращает люфт и сохраняет точность управления. Для затяжки используйте динамометрический ключ с моментом 4-6 Нм, чтобы избежать деформации компонентов.
Смазка подшипников обязательна не реже одного раза в год или каждые 3000 километров. Применяйте специализированную литиевую или синтетическую смазку с низкой вязкостью, оптимизированную для велосипедных подшипников.
Перед смазкой демонтируйте рулевую колонку, очистите посадочные места от пыли и старой смазки с помощью изопропилового спирта. Убедитесь, что подшипники не имеют коррозии или повреждений; при наличии трещин подшипники подлежат замене.
Для полуинтегрированных колонок важно контролировать состояние уплотнительных колец. Если они деформированы или потеряли эластичность, замените их, чтобы избежать попадания влаги и грязи внутрь механизма.
При сборке соблюдайте последовательность монтажа: сначала подшипники, затем рулевой стакан и верхняя крышка. Неправильная установка может привести к неравномерному износу и снижению срока службы узла.
После каждой мойки велосипеда избегайте попадания воды внутрь рулевой колонки. При необходимости используйте специализированные влагозащитные спреи для подшипников и посадочных узлов.
Типичные неисправности и способы их устранения в полуинтегрированной рулевой колонке
Основные проблемы полуинтегрированной рулевой колонки связаны с износом подшипников, неправильной регулировкой и попаданием грязи внутрь механизма.
Скрип или люфт в рулевой колонке указывает на ослабление крепежа верхней крышки или износ подшипников. Для устранения необходимо проверить момент затяжки звездочки выноса руля, подтянуть ее согласно рекомендованному значению (обычно 5-8 Нм), после чего проверить отсутствие люфта. Если скрип сохраняется, подшипники требуют разборки, очистки и смазки либо замены на новые.
Затруднённое или рывковое вращение руля обычно вызвано попаданием грязи или коррозией в подшипники. Разборка рулевой колонки с последующей очисткой деталей, удалением ржавчины и нанесением специализированной смазки (например, литиевой или тефлоновой) восстанавливает плавность хода.
Люфт появляется при ослаблении конуса подшипников или износе чашек рулевой колонки. Для регулировки необходимо ослабить крепление выноса, слегка затянуть верхний болт регулировки подшипников, пока люфт не исчезнет, но при этом не должно быть заеданий при повороте руля. Если люфт сохраняется после регулировки, подшипники и чашки подлежат замене.
Трещины на корпусе рулевой колонки или рулевой трубе свидетельствуют о механических повреждениях, которые нельзя устранить ремонтом. В таких случаях требуется замена соответствующих деталей, так как эксплуатация с повреждениями опасна.
Для профилактики и увеличения срока службы рекомендуется регулярно проверять состояние затяжки крепежа, очищать внутренние элементы от загрязнений и смазывать подшипники не реже одного раза в сезон.
Вопрос-ответ:
Что собой представляет полуинтегрированная рулевая колонка и чем она отличается от других типов?
Полуинтегрированная рулевая колонка — это конструкция, где подшипники установлены в корпусе рулевой трубы рамы, но при этом чашки подшипников видны и могут обслуживаться отдельно. В отличие от полностью интегрированной колонки, где подшипники размещены внутри рамы и незаметны, полуинтегрированная обеспечивает более простой доступ к подшипникам и замену без необходимости разбирать всю систему. Это сочетает удобство обслуживания и надежность, которую сложно получить в классических внешних рулевых колонках.
Как устроена полуинтегрированная рулевая колонка на велосипеде?
Внутри рулевой трубы рамы размещается корпус, в котором установлены чашки подшипников. Подшипники фиксируются в этих чашках и обеспечивают вращение рулевой оси. Сверху и снизу рулевой колонки располагаются крышки или шайбы, которые защищают подшипники от загрязнений и обеспечивают плотность посадки. Рулевая ось соединяется с рулем и вилкой, передавая усилие от водителя на управление велосипедом. Такая конструкция отличается компактностью и минимальным количеством внешних элементов.
Какие преимущества полуинтегрированной рулевой колонки по сравнению с внешней?
Главное преимущество полуинтегрированной рулевой колонки — более аккуратный внешний вид и меньшая подверженность повреждениям из-за меньшего выступающих деталей. Она обеспечивает плавное вращение благодаря точной посадке подшипников в чашках. К тому же, такую колонку легче обслуживать, чем полностью интегрированную, поскольку подшипники можно заменить без сложных манипуляций с рамой. По прочности и надежности полуинтегрированная колонка находится между внешними и полностью интегрированными вариантами, обеспечивая хороший баланс между комфортом и долговечностью.
Как правильно обслуживать полуинтегрированную рулевую колонку?
Регулярное обслуживание заключается в проверке и чистке подшипников и чашек, а также в смазке элементов для предотвращения износа и коррозии. Для этого нужно снять руль и вилку, аккуратно извлечь подшипники, очистить их от загрязнений и старой смазки, нанести новую смазку, после чего собрать конструкцию обратно, соблюдая правильный порядок и моменты затяжки. Важно следить за отсутствием люфта и шума в рулевой колонке, так как это может указывать на необходимость замены подшипников или регулировки. Такие меры позволяют продлить срок службы и сохранить комфорт при управлении.
Какие типичные проблемы могут возникнуть с полуинтегрированной рулевой колонкой и как их избежать?
Чаще всего встречаются люфт, скрип и затруднённое вращение рулевой колонки. Причинами могут быть попадание влаги и грязи внутрь подшипников, износ или повреждение чашек и подшипников, а также неправильная регулировка. Избежать таких проблем помогает своевременное техническое обслуживание, использование качественной смазки, герметизация элементов и аккуратная сборка. При появлении первых признаков неисправности лучше провести диагностику и заменить изношенные детали, чтобы не допустить серьезных повреждений и сохранить безопасность при езде.
В чём конструктивные особенности полуинтегрированной рулевой колонки велосипеда по сравнению с другими типами?
Полуинтегрированная рулевая колонка отличается тем, что подшипники расположены внутри рамы, но при этом чашки подшипников остаются видимыми и сменяемыми. В отличие от полностью интегрированных систем, где подшипники находятся глубоко в раме без чашек, здесь обеспечивается более простой монтаж и обслуживание. Такая конструкция позволяет добиться более точного направления руля, уменьшить люфты и повысить жёсткость соединения. Кроме того, полуинтегрированные колонки хорошо подходят для рам с классической формой рулевой трубы, что расширяет их совместимость с разными велосипедами.
