Магнитола на Chevrolet Equinox 2018 года встроена в центральную консоль и фиксируется несколькими защелками и болтами под декоративными элементами. Демонтаж требует аккуратности, чтобы не повредить пластиковые панели и разъёмы мультимедийной системы. Для работы понадобятся пластиковые съёмники, отвертка Torx T20 и набор стандартных инструментов.
Перед началом обязательно отключите клемму аккумулятора – это исключит риск короткого замыкания при отсоединении разъёмов. Далее снимите декоративную панель вокруг экрана, поддев её пластиковым съёмником с нижнего края. Панель держится на скрытых защелках, поэтому не тяните с усилием – проходите инструментом вдоль периметра, аккуратно освобождая фиксаторы.
После снятия панели откроется доступ к четырём винтам Torx T20, фиксирующим саму магнитолу. Открутите их и осторожно потяните блок на себя. Сзади находятся жгуты с разъёмами: отсоедините каждый из них, нажав фиксатор. Обратите внимание на наличие CAN-шины – при неправильном отключении могут возникнуть ошибки на приборной панели.
Если планируется установка новой системы, заранее убедитесь в совместимости креплений и подключений. Некоторые версии Equinox 2018 оснащались усилителями Bose, что влияет на схему коммутации. В таком случае потребуется переходник или CAN-интерфейс для корректной работы новой магнитолы с заводской акустикой.
Необходимые инструменты для снятия магнитолы
Для демонтажа штатной магнитолы с Chevrolet Equinox 2018 года требуется набор специализированных инструментов, обеспечивающих точную и безопасную работу без повреждения обшивки и креплений.
- Пластиковые съёмники панелей – минимизируют риск царапин на элементах интерьера при снятии декоративных накладок и облицовки центральной консоли.
- Торцевые ключи и головки (желательно 7 мм и 10 мм) – применяются для откручивания винтов и болтов, удерживающих магнитолу и прилегающие панели.
- Отвертка с плоским и крестовым шлицем – необходима для доступа к скрытым крепежам. Желательно использовать отвертки с магнитным наконечником.
- Удлинитель для трещотки – облегчает доступ к креплениям, расположенным в глубине панели.
- Фонарь или налобный светильник – обеспечивает хорошую видимость в слабоосвещённых участках за центральной консолью.
- Пинцет или съёмник для разъёмов – помогает безопасно отключать электрические соединения без риска повреждения пластиковых защёлок.
Перед началом работ рекомендуется отключить аккумулятор, чтобы исключить короткие замыкания при работе с электропроводкой магнитолы.
Отключение аккумулятора перед началом работ
Перед демонтажем магнитолы на Chevrolet Equinox 2018 необходимо отключить минусовую клемму аккумулятора. Это исключает риск короткого замыкания и защищает электронные модули автомобиля от повреждений.
Не прикасайтесь к плюсовому контакту аккумулятора инструментами во время отсоединения минуса. Убедитесь, что система полностью обесточена: закройте дверь водителя и подождите не менее 2 минут, чтобы модули связи и мультимедийная система завершили фоновую работу.
Не включайте зажигание и не открывайте двери во время всего процесса демонтажа, чтобы избежать повторной активации систем. После завершения всех работ подключение аккумулятора производится в обратной последовательности.

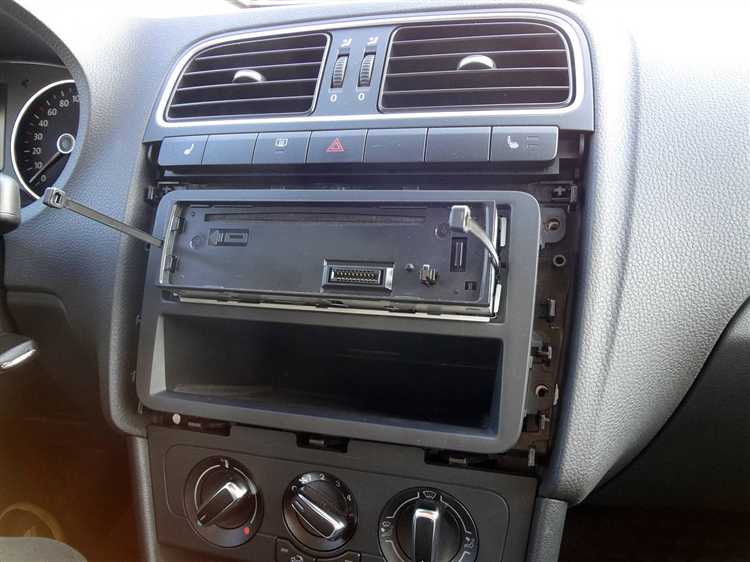

Снятие облицовки центральной консоли
Перед началом отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Используйте пластиковый съемник, чтобы не повредить элементы отделки. Начните с нижней части центральной консоли – аккуратно подденьте край накладки рядом с отсеком для мелочей.
Далее последовательно отсоединяйте защёлки, двигаясь вверх вдоль панели. Не прилагайте избыточную силу – фиксаторы выходят из пазов при умеренном нажатии. Облицовка удерживается клипсами по периметру, их около восьми: четыре с каждой стороны экрана мультимедиа и две ближе к вентиляционным решёткам.
После отсоединения фиксаторов осторожно потяните панель на себя. С обратной стороны подключены разъёмы к кнопкам аварийной сигнализации и климат-контроля. Перед полной разборкой обязательно отсоедините разъёмы, нажав на фиксатор и аккуратно вытянув штекер.
Не используйте металлические инструменты – они легко повреждают глянцевую поверхность и оставляют царапины. При необходимости нанесите слабое усилие через мягкую ткань для дополнительного упора.

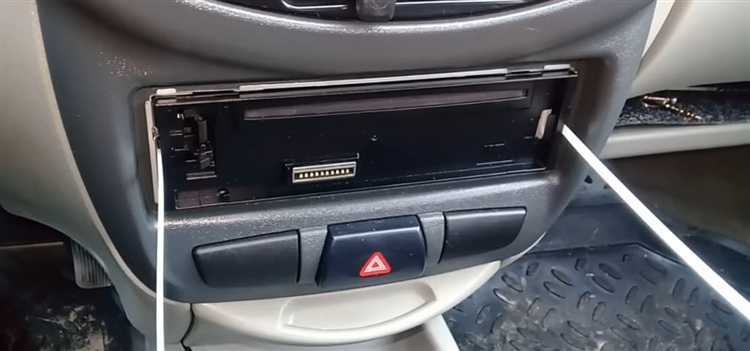

Демонтаж креплений вокруг магнитолы
Перед началом работ отключите аккумулятор, чтобы исключить короткое замыкание. Используйте пластиковый съемник, чтобы не повредить элементы отделки.
Сначала аккуратно подденьте облицовочную рамку, которая окружает дисплей и элементы управления климатом. Она держится на защёлках – начинайте с нижнего края, двигаясь вверх, равномерно ослабляя крепление по периметру. После отсоединения рамки отложите её в сторону.
Далее откройте бардачок и снимите декоративные вставки, расположенные по бокам центральной консоли. Они также крепятся на клипсах. Используйте тонкий пластиковый инструмент, чтобы избежать царапин.
Под рамкой откроется доступ к винтам крепления центрального блока. Обычно это четыре винта с головкой Torx T20. Открутите их и аккуратно вытяните блок на себя, при этом не тяните резко – к магнитоле подсоединены жгуты проводов.
Важно: при демонтаже не используйте металлические предметы – защёлки и облицовка легко повреждаются.
Отсоединение разъемов питания и антенны
После извлечения магнитолы из посадочного места обеспечьте устойчивое положение устройства, чтобы исключить натяжение проводов. Работайте обеими руками: одной фиксируйте корпус, другой – аккуратно отсоединяйте разъемы.
Разъем питания находится сзади, ближе к правому краю. Он фиксируется пластиковым язычком – нажмите его и потяните разъем строго назад без перекосов. Если усилие выше среднего – проверьте, правильно ли нажата защелка.
Антенный кабель расположен слева от разъема питания и может быть выполнен в виде толстого коаксиального провода с круглым коннектором или стандартного Fakra-разъема. В случае Fakra сначала отведите боковую защелку, затем извлеките кабель по направлению к себе.
Не допускайте соприкосновения разъемов с металлическими поверхностями – возможны короткие замыкания. После отключения визуально проверьте целостность пинов и защелок. Поврежденные коннекторы подлежат замене перед обратной установкой.
Особенности конструкции панели Chevrolet Equinox 2018
Панель Chevrolet Equinox 2018 выполнена из жесткого пластика с отделкой под мягкий материал в зоне вокруг магнитолы. Центральная консоль занимает большую часть фронтальной части салона, что требует аккуратного подхода при демонтаже магнитолы.
Ключевые особенности конструкции:
- Магнитола закреплена на металлическом каркасе с помощью четырех винтов, доступ к которым возможен только после снятия декоративной накладки.
- Декоративная панель вокруг магнитолы плотно прилегает и зафиксирована клипсами, расположенными по периметру. Для снятия накладки лучше использовать пластиковые монтажные лопатки, чтобы избежать повреждений.
- Разъемы питания и антенны подключены к задней части магнитолы через стандартные коннекторы GM, требующие осторожного отсоединения, чтобы не повредить фиксаторы.
- Для доступа к крепежным элементам необходимо снять блок управления климатом, который удерживается несколькими защелками и парой винтов, скрытых под кнопками.
При демонтаже магнитолы рекомендуется предварительно отключить аккумулятор для предотвращения короткого замыкания и сохранения настроек электроники.
Подключение к проводке выполнено через жгут с цветовой маркировкой, что упрощает последующую установку или замену магнитолы без риска ошибок.
Что делать, если магнитола не поддается снятию
Если штатная магнитола Chevrolet Equinox 2018 не выходит при стандартном снятии, первым делом убедитесь, что используете специализированные съемники для клипс и защелок. Металлические инструменты с тонкими плоскими концами помогут аккуратно поддеть крепления, не повреждая панель.
Проверьте, не остались ли скрытые крепежные винты. В Equinox часто применяют винты Torx под пластиковыми заглушками в области воздуховодов и под кнопками на центральной панели. Их нужно выкрутить перед попыткой извлечь магнитолу.
Если магнитола не двигается, аккуратно потяните устройство, одновременно поддев боковые защелки. Излишнее усилие недопустимо – риск повреждения разъемов и шлейфов увеличивается. В таких случаях лучше снять облицовочные панели вокруг магнитолы, чтобы получить дополнительный доступ к крепежу.
Осмотрите разъемы питания и антенны, иногда проводка может зацепляться за элементы крепления. Слегка перемещая магнитолу в стороны, можно освободить затянутые кабели. Никогда не тяните за провода напрямую.
При подозрении на коррозию или износ фиксаторов используйте WD-40 или аналогичный проникающий состав, нанося его точечно и давая впитаться несколько минут. Это облегчит освобождение защелок.
Если все перечисленные меры не помогли, рекомендуется обратиться к профессионалам, поскольку в Equinox 2018 магнитола интегрирована в систему с жесткими фиксаторами, и неправильные действия могут привести к дорогостоящему ремонту.
Проверка состояния разъемов после демонтажа
После снятия магнитолы Chevrolet Equinox 2018 необходимо тщательно осмотреть все разъемы, чтобы исключить повреждения и обеспечить корректное подключение при повторной установке. Обратите внимание на целостность пластиковых корпусов – трещины или деформации могут привести к плохому контакту или короткому замыканию.
Проверьте пины разъемов на отсутствие окисления, коррозии и загрязнений. Даже незначительный налет снижает качество контакта. При необходимости аккуратно очистите контакты с помощью изопропилового спирта и мягкой щетки, избегая механических повреждений.
Убедитесь, что все фиксирующие защелки и защелкивающиеся элементы целы и работают без усилий. Поломка фиксатора приведет к ненадежному закреплению разъема и возможному обрыву соединения во время эксплуатации.
Особое внимание уделите разъему питания и антенного кабеля – они подвержены большему износу и могут иметь признаки перегрева или расплавления. При выявлении дефектов замените поврежденные компоненты перед повторной установкой магнитолы.
Проверьте отсутствие перегибов и изломов проводов непосредственно у разъемов. Даже малейшее повреждение изоляции может вызвать замыкание или потерю сигнала. При необходимости применяйте изоляционную ленту или замену проводки.
Вопрос-ответ:
Какие инструменты понадобятся для снятия магнитолы с Chevrolet Equinox 2018?
Для демонтажа магнитолы обычно требуются пластиковые монтажные лопатки, крестовая отвертка и, возможно, набор специальных ключей для снятия креплений. Важно использовать пластиковые инструменты, чтобы не повредить декоративные панели и не оставить царапин на приборной панели.
Как правильно отсоединить разъемы питания и аудиосигнала после снятия магнитолы?
После того как магнитола извлечена из посадочного места, необходимо аккуратно отсоединить все электрические разъемы. Обычно на разъемах есть защелки или фиксирующие язычки, которые нужно слегка сжать или отжать, чтобы избежать повреждения контактов. Не стоит тянуть за провода напрямую, чтобы избежать их разрыва.
Есть ли особенности при демонтаже магнитолы из-за наличия системы безопасности или иммобилайзера?
Да, в некоторых случаях после отключения питания магнитолы активируется блокировка безопасности, требующая ввода кода для повторного включения. Рекомендуется заранее подготовить или найти код разблокировки, который может быть указан в документах к автомобилю или в сервисной книжке. Это поможет избежать проблем при повторной установке и запуске устройства.
Можно ли снять магнитолу самостоятельно, не прибегая к помощи сервисного центра?
Если есть базовые навыки работы с инструментами и внимательность, демонтаж магнитолы можно выполнить своими силами. Главное — действовать аккуратно, чтобы не повредить крепления и разъемы. Важно также соблюдать порядок отсоединения кабелей и помнить о возможных блокировках безопасности. При сомнениях лучше обратиться за помощью к специалистам, чтобы избежать сложностей.
