Vref (от англ. «reference voltage») – это опорное напряжение, используемое в электронных схемах для установки базового уровня напряжения, с которым другие элементы схемы должны быть согласованы. Оно играет ключевую роль в функционировании аналогово-цифровых и цифро-аналоговых преобразователей, а также в других компонентах, где требуется точная настройка напряжений для корректной работы устройства.
Обычно Vref указывается на схемах рядом с источниками напряжения или точками подключения, где необходим контроль или настройка уровня напряжения. Это может быть критично для точности измерений, так как любое отклонение от номинала может привести к ошибкам в работе системы, особенно в высокоточных устройствах, таких как измерительные приборы или АЦП.
Рекомендации по использованию Vref на схеме включают внимательное следование техническим характеристикам, указанным в документации к компонентам. Например, для АЦП важно, чтобы Vref было стабильным и минимальными колебаниями напряжения, поскольку это напрямую влияет на точность преобразования аналогового сигнала в цифровой. Важно также учитывать температурные коэффициенты, которые могут повлиять на стабильность опорного напряжения в различных условиях эксплуатации.
Также стоит помнить, что Vref должно быть надежно защищено от внешних помех. На некоторых схемах применяются дополнительные элементы защиты, такие как конденсаторы, для стабилизации опорного напряжения и уменьшения влияния шумов. Это особенно важно при работе с высокочувствительными сигналами и при наличии электромагнитных помех.

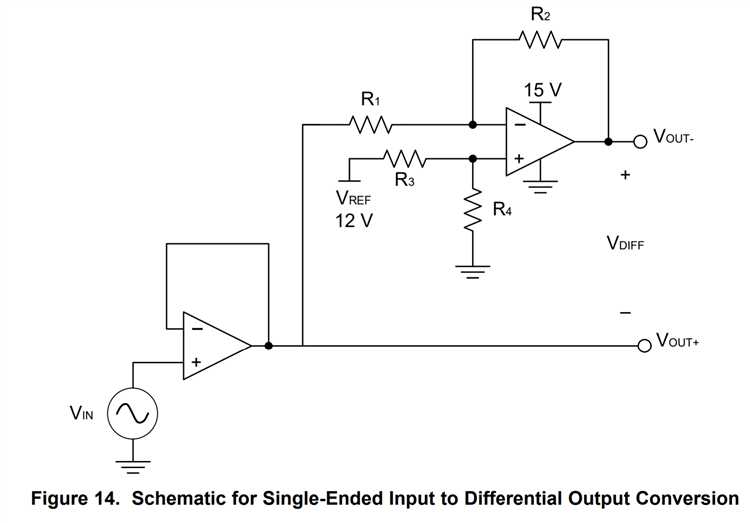

Что такое Vref и его роль на схеме
Vref (ссылка на опорное напряжение) представляет собой стабильное напряжение, используемое в электронных схемах для калибровки и обеспечения точности работы различных компонентов, таких как аналого-цифровые преобразователи (АЦП), цифрово-аналитические системы и операционные усилители. Это напряжение служит в качестве эталона для измерений и настройки других значений на схеме.
Одной из основных функций Vref является установление постоянного уровня напряжения, который служит эталоном для других напряжений или сигналов в системе. В частности, для АЦП важно иметь точное и стабильное Vref, поскольку от его значения зависит точность преобразования аналогового сигнала в цифровое значение. Если Vref нестабилен, результат преобразования может быть искажён, что приводит к ошибкам в вычислениях.
Vref может быть внутренним или внешним. Внутренние источники обычно интегрированы в компоненты, такие как микроконтроллеры или АЦП, но они могут не обеспечивать высокую стабильность и точность. Внешние источники Vref, как правило, предоставляют более точные и стабильные значения, что критично для высокоточнных измерений и приложений, где точность имеет первостепенное значение.
При проектировании схемы важно учитывать влияние нестабильности Vref на общую точность системы. Для этого часто используются фильтры или дополнительные схемы стабилизации напряжения. Важно выбирать компоненты, которые обеспечивают нужную точность и стабильность Vref, чтобы минимизировать погрешности в системе и повысить надёжность работы устройства.
Как правильно использовать Vref для стабилизации напряжения
Чтобы эффективно использовать Vref, важно правильно выбрать источник опорного напряжения. Часто используется стабилизированное напряжение с низким уровнем шума и высокой точностью, например, внутренние референсные источники в микроконтроллерах или внешние стабилизированные регуляторы.
Для стабилизации напряжения важно учитывать следующие факторы:
1. Подключение источника Vref должно быть выполнено как можно ближе к цепям, которым оно нужно, для минимизации падения напряжения и шума.
2. Важно, чтобы Vref имел низкую температурную зависимость, так как колебания температуры могут привести к отклонению выходного напряжения.
3. Выбор резисторов с высокой точностью в цепях, использующих Vref, критичен для минимизации ошибок и обеспечения стабильности работы всей схемы.
Для схем с высокой точностью важно использовать внешние источники Vref, которые гарантируют стабильность и точность на уровне 0.1% или лучше. В случае использования микроконтроллеров необходимо внимательно изучить характеристики внутреннего источника, так как они могут иметь ограничения по точности или стабилизации.
Опорное напряжение также следует изолировать от других цепей с помощью фильтрации или использования низкочастотных фильтров для предотвращения влияния на его стабильность со стороны высокочастотных помех или колебаний.
Таким образом, правильное использование Vref для стабилизации напряжения требует тщательного выбора источника, точного подключения и учета всех внешних факторов, которые могут повлиять на стабильность опорного напряжения в схеме.
Типичные ошибки при подключении Vref на схемах
Ещё одной типичной ошибкой является недостаточная изоляция Vref от других частей схемы. Неправильная разводка и общий путь заземления могут вызвать нежелательные взаимодействия между опорным напряжением и другими сигналами, что приводит к перекрестным помехам и искажению данных.
В некоторых случаях неправильно выбранное значение Vref или его слишком высокое/низкое напряжение может привести к ограничению диапазона работы устройства. Например, при использовании Vref, близкого к уровню питания, схема может не обеспечивать стабильную работу в полном диапазоне возможных входных значений.
Кроме того, частой ошибкой является отсутствие учёта температурных характеристик Vref. Многие источники опорного напряжения имеют зависимость от температуры, что важно учитывать при проектировании, особенно в условиях переменных температурных режимов. Использование стабилизированных источников Vref с низким температурным дрейфом поможет избежать таких проблем.
Правильное подключение Vref критично для корректной работы многих электронных систем. Ошибки в подключении или выбор ненадёжных компонентов могут повлиять на стабильность и точность работы устройства, что в свою очередь повлияет на конечные результаты работы всей системы.
Влияние неправильного значения Vref на работу устройства
Неправильное значение Vref может серьезно повлиять на функционирование электронных схем. Это значение служит эталонным для многих параметров, включая точность измерений, стабильность работы и адекватность выходных сигналов. Ошибки в установке или расчете Vref могут вызвать системные сбои и даже повреждения компонентов.
Когда Vref отклоняется от номинала, это напрямую сказывается на точности аналоговых сигналов. Например, в аналого-цифровых преобразователях (АЦП) изменение эталонного напряжения может привести к ошибкам в преобразовании аналоговых значений в цифровую форму. Даже небольшие отклонения могут существенно повлиять на результаты измерений и привести к некорректной работе системы.
Кроме того, при использовании Vref для стабилизации напряжения в цепях, его отклонение может вызвать неправильную работу регулирующих элементов, что приведет к нестабильности питания других компонентов схемы. Например, в стабилизаторах напряжения неправильное значение Vref может привести к сбоям в выходном напряжении, что в свою очередь приведет к перегреву или повреждению чувствительных компонентов.
Необходимость точной настройки Vref становится особенно актуальной в системах с высокими требованиями к точности, таких как измерительные приборы или системы связи. Для предотвращения подобных ошибок рекомендуется использовать стабилизированные источники напряжения, а также регулярно проверять корректность значения Vref с помощью точных измерительных инструментов.
Для защиты от возможных последствий неправильного значения Vref можно включить в схему элементы контроля и компенсации, такие как высококачественные резисторы с низким температурным коэффициентом или дополнительные схемы, автоматически регулирующие значение Vref в зависимости от внешних факторов.

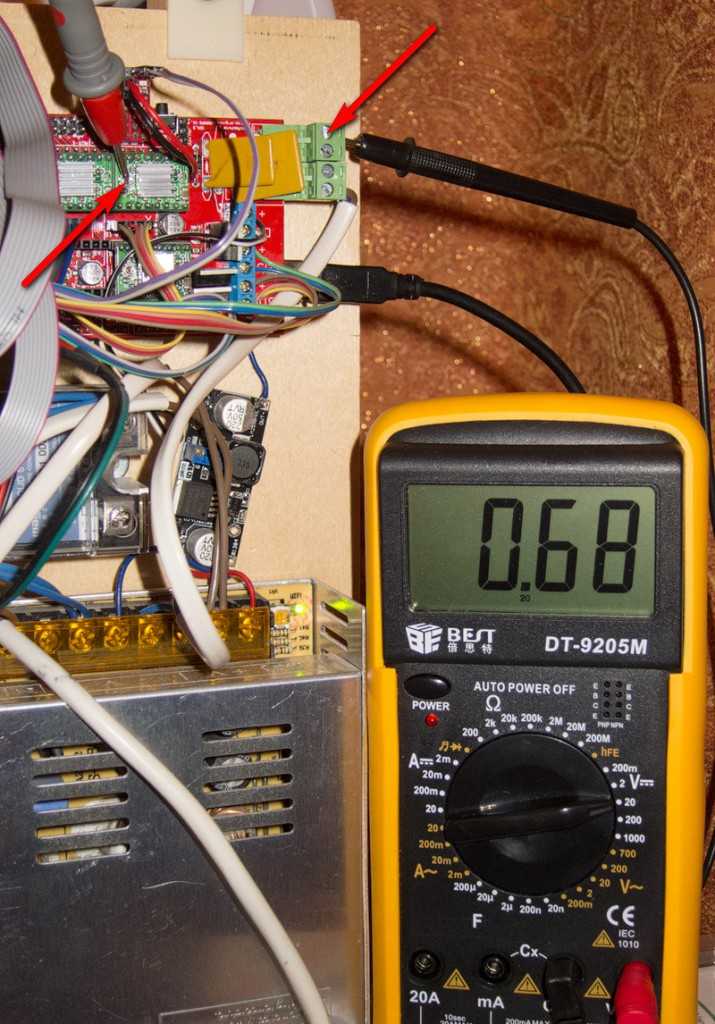

Как выбрать источник Vref для разных типов схем
Для схем с аналоговыми сигналами, где важна высокая точность и низкий уровень шума, следует использовать прецизионные источники напряжения, такие как цезийные или специализированные стабилизаторы с низким коэффициентом шума. Они обеспечивают стабильность Vref на уровне микровольт.
Для цифровых схем, например, при работе с АЦП или ЦАП, подходящими источниками могут быть встроенные стабилизаторы, которые обеспечивают достаточную точность и стабильность в рамках допустимых погрешностей. Важно, чтобы напряжение Vref было стабильным и не выходило за пределы характеристик компонентов.
В схемах с большим током потребления или в высоковольтных системах стоит рассматривать использование интегрированных источников напряжения с внутренней защитой от перегрузок. Эти решения обеспечат не только точность, но и долговечность работы схемы в условиях переменных нагрузок.
Для прецизионных измерительных устройств, например, осциллографов или измерителей напряжения, требуется источник Vref с минимальными колебаниями и температурной стабильностью. В таких случаях предпочтительны источники, рассчитанные на работу при температурных колебаниях в диапазоне от -40°C до +85°C.
Кроме того, важно учитывать, что источники Vref могут иметь различную степень точности, поэтому для критичных приложений предпочтительнее использовать устройства с калибровкой в заводских условиях. Для менее требовательных задач можно использовать дешевые опорные напряжения с более высокими погрешностями.
В конечном счете, выбор источника Vref зависит от характеристик схемы, диапазона рабочих температур и точности, требуемой для конкретного устройства. Подходящий источник должен соответствовать требованиям по стабильности, точности и надежности, обеспечивая нормальную работу всех элементов схемы.

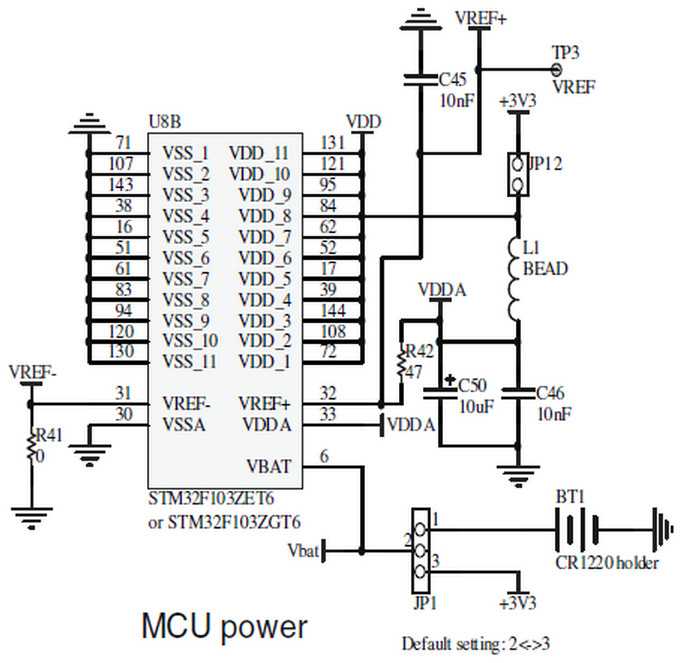

Практические рекомендации по настройке Vref в проектировании
Настройка Vref в проектировании схем критична для стабильности работы устройства. Для правильной настройки необходимо учитывать несколько факторов, которые обеспечат точность и надежность работы системы.
- Выбор источника Vref – источник Vref должен обеспечивать минимальное влияние на параметры схемы. Рекомендуется использовать высокоточные источники с низким уровнем шума для обеспечения стабильности работы.
- Учет температурных изменений – изменения температуры могут существенно повлиять на точность Vref. Для корректной работы важно выбрать источники с низким температурным дрейфом, особенно для схем с высокой точностью, например, в измерительных устройствах.
- Использование стабилизаторов – для уменьшения влияния внешних помех рекомендуется использовать стабилизаторы напряжения в цепях питания Vref. Это гарантирует более точное и стабильное значение опорного напряжения.
- Мониторинг и фильтрация – перед подачей на схему важно тщательно фильтровать сигнал Vref, чтобы исключить возможные помехи, вызванные шумами питания. Использование конденсаторов с низким ESR помогает повысить стабильность источника.
- Выбор точности – для цифровых схем важно выбирать Vref с минимальным отклонением, поскольку даже малые ошибки могут привести к некорректной работе системы. Например, в АЦП или ЦАП ошибка в Vref будет прямо влиять на точность преобразования данных.
- Правильная разводка схемы – неправильная разводка и незащищенные проводники могут увеличить влияние внешних помех на Vref. Лучше всего использовать схемы с разделением аналоговых и цифровых цепей, а также применить защиту от заземления и электростатических разрядов.
- Использование источников с низким уровнем шума – предпочтительнее выбирать источники Vref с низким уровнем шума, чтобы минимизировать возможное влияние на сигналы и точность измерений.
- Тестирование и проверка – после выбора и установки источника Vref необходимо провести тестирование на стабильность и точность. Это поможет выявить возможные проблемы еще до начала эксплуатации устройства.
Реализация этих рекомендаций на этапе проектирования обеспечит стабильную работу схемы и минимизирует риск ошибок, связанных с неправильной настройкой источника Vref.
Вопрос-ответ:
Что такое Vref и для чего оно используется в схемах?
Vref (Reference Voltage) – это опорное напряжение, которое используется в электронных схемах для установления стабильной и точной базы напряжения. Оно служит в качестве эталона для других частей схемы, таких как аналого-цифровые преобразователи (АЦП) и цифро-аналоговые преобразователи (ЦАП), чтобы обеспечить точные измерения и корректную работу устройства. Правильный выбор и настройка Vref критичны для точности работы схемы.
Какие ошибки чаще всего встречаются при подключении Vref на схеме?
Одна из самых распространенных ошибок – это неправильное подключение источника Vref. Например, использование напряжения, которое не стабильно, или его подключение к неподходящей ножке компонента. Это может привести к сбоям в работе устройств, таких как АЦП, которые используют Vref для калибровки и точных измерений. Также бывает, что Vref выбирают не соответствующее требованиям схемы по точности и диапазону.
Как правильно настроить значение Vref для схемы с АЦП?
Для схемы с АЦП важно выбрать стабильный источник Vref с минимальными шумами и подходящим диапазоном. Например, если АЦП работает с 12-битной точностью, значение Vref должно обеспечивать достаточную точность для всех измерений, например, 3.3 В для стандартных систем. Важно также, чтобы напряжение Vref было как можно более стабильным, чтобы избежать искажений в цифровых значениях, получаемых с помощью АЦП.
Как выбрать источник Vref для различных типов схем?
Выбор источника Vref зависит от требований конкретной схемы. Для простых схем можно использовать стабильное внешнее напряжение, такое как 3.3 В или 5 В, из стабильного источника питания. Для более сложных и точных приложений рекомендуется использовать специализированные источники с низким уровнем шума и высокой стабильностью. Важно также учитывать напряжение, при котором работает устройство, чтобы обеспечить точность и долговечность работы схемы.
Как влияние неправильного значения Vref сказывается на работе схемы?
Если значение Vref установлено неправильно, это может привести к неточным измерениям и искажениям сигналов. Например, если Vref слишком велико или мало по сравнению с рабочим диапазоном устройства, это приведет к ошибкам в аналоговых сигналах, которые преобразуются в цифровую форму. В некоторых случаях это может также повлиять на стабильность работы всей схемы, вызывая сбои и перегрев компонентов, что, в свою очередь, может привести к повреждению устройства.
Что такое Vref на электронной схеме и зачем он нужен?
Vref (Reference Voltage) — это опорное напряжение, используемое в схемах для обеспечения стабильности других напряжений или для точных измерений. На схемах Vref может быть источником, который используется для калибровки ADC (аналогово-цифровых преобразователей), DAC (цифрово-аналоговых преобразователей), а также в различных схемах регулирования напряжения. Неправильное подключение или настройка Vref может привести к ошибкам в работе устройства, например, к неправильной интерпретации сигналов или нарушению точности измерений. Важно правильно выбрать источник для Vref, учитывая требования схемы и точность, которую нужно достичь.
