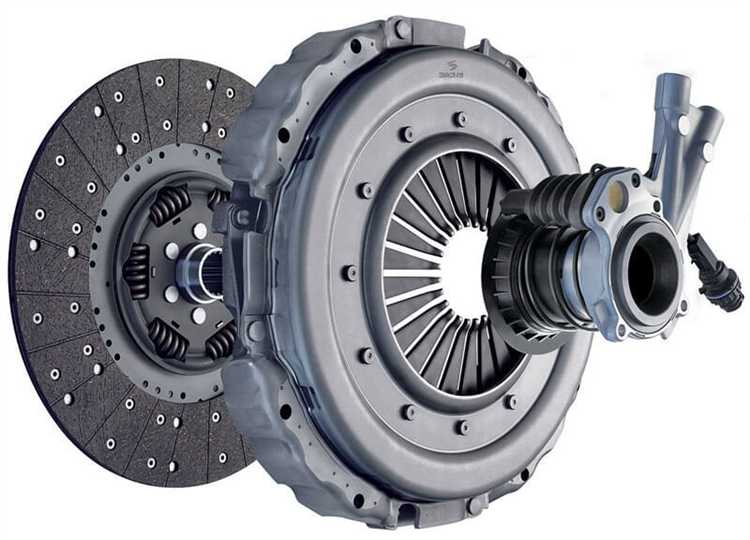

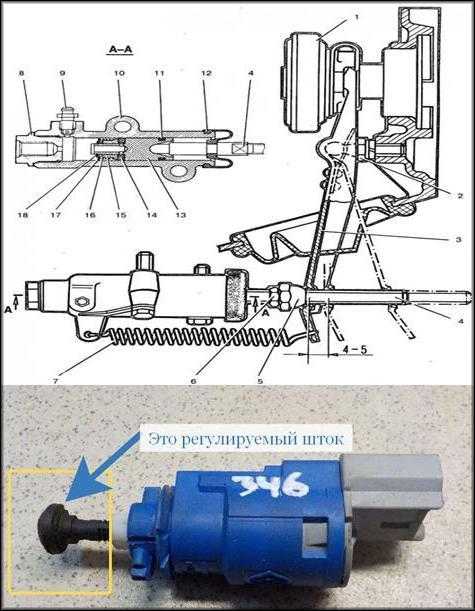

Концевик на педали сцепления – это электрический выключатель, реагирующий на положение педали. В большинстве автомобилей он устанавливается таким образом, чтобы замыкать или размыкать электрическую цепь при нажатии или отпускании педали сцепления. Основная функция устройства – передача сигнала на блок управления двигателем или другими системами автомобиля.
В системах с ручной коробкой передач концевик используется для активации стартера. Пока педаль сцепления не нажата, цепь стартера остается разомкнутой, что предотвращает запуск двигателя. Это снижает риск случайного движения автомобиля при запуске и уменьшает нагрузку на стартер, так как двигатель запускается при разомкнутом трансмиссионном контуре.
В более современных автомобилях концевик участвует в работе круиз-контроля, отключая его при нажатии на сцепление. Кроме того, он может быть задействован в системах старт-стоп, где контролирует включение и выключение двигателя при кратковременных остановках. Некорректная работа концевика может привести к сбоям запуска, отключению круиз-контроля или нарушению работы системы старт-стоп.

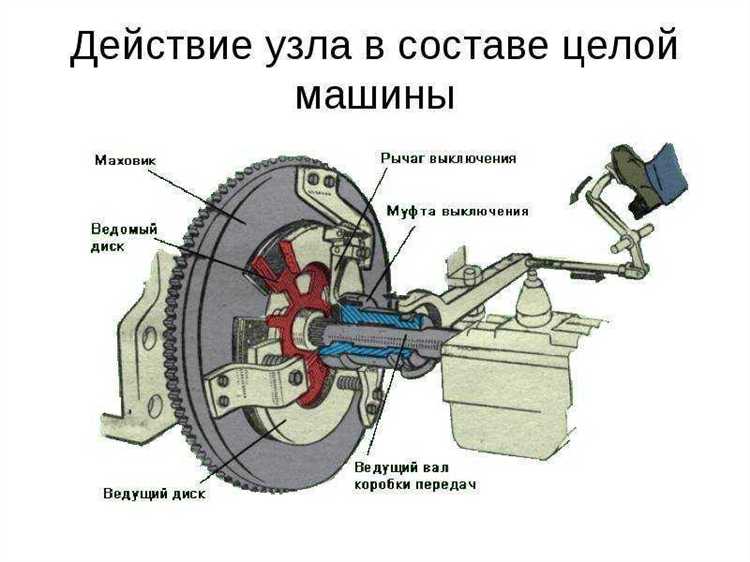

Как работает концевик на педали сцепления в общей системе
Концевик сцепления представляет собой электрический переключатель, установленный на педали сцепления, задача которого – фиксировать положение педали и передавать соответствующий сигнал в электронные блоки управления автомобиля. В зависимости от типа трансмиссии и архитектуры системы, он может играть как вспомогательную, так и критически важную роль.
При выжиме педали сцепления концевик замыкает или размыкает электрическую цепь. Этот сигнал используется, например, для разрешения запуска двигателя: без выжима сцепления стартер может быть заблокирован. В системах с функцией старт-стоп, концевик сообщает блоку управления о готовности к остановке и последующему запуску двигателя. В некоторых моделях автомобилей он также влияет на работу круиз-контроля – при нажатии на сцепление система деактивируется для предотвращения ошибок управления.
Электрическая схема включает в себя сам концевик, жгут проводов и входной канал в блок управления (например, ЭБУ двигателя или BCM). Нормально-замкнутый или нормально-разомкнутый тип зависит от конкретной конструкции: в одних системах размыкание контакта указывает на выжим сцепления, в других – замыкание. Поэтому при диагностике или замене важно учитывать соответствие штатной схеме.
Нарушение в работе концевика может привести к отказу запуска двигателя, ошибкам при переключении передач в роботизированных трансмиссиях, нестабильной работе функции старт-стоп или неотключаемому круиз-контролю. Для исключения подобных сбоев рекомендуется проверять состояние контактов при профилактике электрооборудования и заменять узел при первых признаках износа или нестабильного сигнала.
Влияние концевика сцепления на запуск двигателя
Концевик на педали сцепления часто включается в электрическую цепь системы запуска двигателя как элемент блокировки. Его задача – обеспечить запуск двигателя только при полностью выжатой педали сцепления. Это позволяет исключить возможность запуска при включенной передаче, что снижает риск самопроизвольного движения автомобиля.
В большинстве автомобилей с механической коробкой передач концевик сцепления подключён к цепи стартера. Если педаль не нажата, контакт разомкнут, и сигнал на реле стартера не подаётся. При выжатой педали контакт замыкается, замыкая цепь и позволяя стартеру сработать. Это особенно актуально для систем с реле или электронными модулями управления запуском.
Неисправный концевик может полностью блокировать запуск. Часто встречается ситуация, когда водитель поворачивает ключ зажигания, но стартер не реагирует. Если при этом контрольные лампы на панели загораются, но стартер молчит, причиной может быть именно обрыв или загрязнение контактов концевика.
В некоторых автомобилях с электронным управлением запуск двигателя может быть невозможен даже при незначительном отклонении сигнала от концевика от допустимого диапазона. В этом случае блок управления интерпретирует это как ошибку и блокирует запуск. Поэтому при нестабильной работе системы запуска следует включить проверку концевика сцепления в перечень первичных диагностических мероприятий.
Роль концевика при включении круиз-контроля
Концевик на педали сцепления выполняет функцию логического элемента, блокирующего или разрешающего активацию круиз-контроля в зависимости от положения педали. При нажатии сцепления замыкается или размыкается электрическая цепь, которая передаёт управляющий сигнал в блок управления круиз-контролем.
Если педаль сцепления нажата, система получает команду на деактивацию поддержания скорости, так как переключение передач вручную несовместимо с удержанием постоянной скорости. В этом случае концевик подаёт сигнал, запрещающий включение круиз-контроля. Это исключает риск несанкционированного набора скорости в момент разрыва тяги между двигателем и трансмиссией.
В исправной системе концевик должен чётко реагировать на малейшее движение педали. При залипании или повреждении контактной группы возможны ложные сигналы, приводящие к внезапному отключению круиз-контроля или невозможности его включения. Подобные неисправности часто сопровождаются диагностической ошибкой, которую можно считать через OBD-интерфейс.
Для корректной работы системы рекомендуется периодически проверять состояние концевика, особенно при появлении симптомов вроде самопроизвольного отключения круиз-контроля при ровной езде или его отказа при включении. При замене концевика необходимо убедиться в точной настройке его положения относительно педали – неправильный зазор приведёт к нарушению логики управления.
Использование концевика в системах старт-стоп
Концевик на педали сцепления играет ключевую роль в корректной работе автоматических систем старт-стоп. Эти системы отключают двигатель при кратковременных остановках, таких как ожидание на светофоре, и запускают его вновь при необходимости движения. От состояния концевика зависит момент активации и деактивации двигателя, что напрямую влияет на комфорт и безопасность вождения.
Основная задача концевика в данной системе – фиксация положения педали сцепления. Когда водитель полностью нажимает сцепление, сигнал с концевика передаётся в электронный блок управления (ЭБУ). Только после этого ЭБУ разрешает запуск двигателя. Это предотвращает несанкционированный старт, особенно при включённой передаче. Если педаль не нажата до конца, система блокирует запуск и остаётся в режиме ожидания.
При остановке автомобиля двигатель автоматически выключается только при условии, что концевик подтвердил полное отпускание сцепления. Это позволяет избежать ложных срабатываний в плотном потоке или при маневрах, где водитель лишь частично ослабил нажатие на педаль.
Сбои в работе концевика, например залипание контактов или механический износ, могут привести к нестабильной работе старт-стоп: двигатель может не глушиться при остановке или, наоборот, не запускаться при попытке движения. В таких случаях необходимо проверить механическое состояние и электрическую проводимость контактов, а также убедиться в корректной установке датчика по ходу педали.
Для устойчивой работы системы старт-стоп рекомендуется производить проверку и, при необходимости, регулировку положения концевика при каждом плановом обслуживании сцепления или при появлении характерных признаков неисправности (задержка запуска, ошибки на панели приборов).
Влияние неисправного концевика на работу педали сцепления
Неисправность концевого выключателя на педали сцепления может напрямую повлиять на корректность работы электронных систем, зависящих от положения педали. Механически сама педаль сохраняет функциональность, но ряд процессов в системе управления двигателем и вспомогательных модулях нарушается.
- Проблемы с запуском двигателя. При неисправном концевике ЭБУ может не получать сигнал о нажатии педали, из-за чего стартер не активируется, несмотря на полное выжатие сцепления.
- Сбой в работе круиз-контроля. Если система не фиксирует отпускание педали, круиз-контроль может остаться активным, что повышает риск при вождении.
- Ошибки в системе старт-стоп. В автомобилях с функцией автоматического запуска и остановки двигателя сигнал с концевика обязателен. Его отсутствие блокирует активацию этой функции.
- Неправильная работа блока управления двигателем. Отсутствие информации о положении педали нарушает алгоритмы регулировки подачи топлива и холостого хода.
На практике неисправность может проявляться в виде периодических отказов при запуске, невозможности активировать круиз-контроль, ошибках на приборной панели (например, Check Engine). В отдельных случаях может наблюдаться повышенный расход топлива из-за сбитых параметров работы двигателя.
- Проверить наличие сигнала с концевика через диагностическое оборудование.
- Осмотреть разъёмы и проводку на предмет окисления или повреждения.
- Заменить концевик при выявлении механических повреждений или отсутствия отклика.
Игнорирование неисправности приводит к накоплению вторичных ошибок и снижению надёжности систем, взаимодействующих с блоком управления. Проверка состояния концевого выключателя должна входить в стандартную диагностику при затруднённом запуске или сбоях в работе вспомогательных функций.
Признаки неисправности концевика сцепления
Концевик сцепления контролирует положение педали и участвует в управлении запуском двигателя и электронными системами автомобиля. Его сбой влияет на работу сцепления и безопасность движения.
- Запуск двигателя невозможен или требует повторных попыток, даже при полностью выжатой педали сцепления.
- Постоянное срабатывание системы старт-стоп при неподходящем положении педали сцепления.
- Отсутствие реакции круиз-контроля при выжатой педали сцепления.
- Неравномерная работа сцепления: рывки при переключении передач или затрудненное включение передачи.
- На приборной панели горит индикатор неисправности сцепления или контрольная лампа двигателя.
- При диагностике в электронном блоке управления фиксируются ошибки, связанные с цепью концевика педали сцепления.
При обнаружении хотя бы одного из перечисленных признаков следует проверить состояние концевика. Рекомендуется использовать мультиметр для проверки целостности контактов и правильности срабатывания при нажатии педали.
Нарушение работы концевика часто связано с загрязнением, механическим износом или окислением контактов. Очистка или замена детали возвращают нормальное функционирование системы.
Проверка работоспособности концевика мультиметром
Для диагностики концевика сцепления требуется цифровой мультиметр с режимом измерения сопротивления или целостности цепи (прозвонки). Отключите аккумулятор и отсоедините разъем концевика перед проверкой.
Подключите щупы мультиметра к контактам концевика. В состоянии покоя (педаль сцепления отпущена) прибор должен показывать высокий уровень сопротивления или отсутствие сигнала (разрыв цепи). При полном нажатии педали сопротивление должно стремиться к нулю, фиксируя замыкание контактов.
Если мультиметр не фиксирует изменения состояния при движении штока концевика, возможен износ или загрязнение контактов. В таком случае рекомендуется очистить контакты или заменить концевик.
Дополнительно проверьте отсутствие коротких замыканий между корпусом и контактами. Наличие такого дефекта указывает на внутреннюю неисправность устройства.
Регулярная проверка концевика позволяет исключить ложные срабатывания и сбои в работе систем, зависящих от состояния педали сцепления.
Замена концевика педали сцепления своими руками
Для замены концевика сцепления необходимо подготовить мультиметр, набор отверток и новый концевик, соответствующий модели автомобиля. Первым шагом отключите аккумулятор для предотвращения короткого замыкания.
Далее снимите защитный кожух педали сцепления, открутив крепежные элементы. Найдите концевик – он обычно расположен на корпусе педального узла и имеет электрические провода, подключённые к разъёму.
Отсоедините проводку концевика, аккуратно разжав фиксаторы разъёма. Снимите неисправный концевик, открутив его или сдвинув фиксатор, в зависимости от конструкции. Установите новый элемент в обратном порядке, убедившись в плотности посадки и правильности подключения проводов.
После установки подключите аккумулятор и проверьте работу концевика мультиметром в режиме измерения сопротивления или прозвонки. При нажатой педали цепь должна замыкаться, а при отпускании – размыкаться.
Закройте защитный кожух, закрепите все элементы и проведите пробный запуск двигателя с учётом работы сцепления. Если двигатель запускается только при нажатой педали, замена выполнена корректно.
Вопрос-ответ:
Для чего конкретно нужен концевик на педали сцепления в автомобиле?
Концевик на педали сцепления выполняет функцию датчика положения педали. Он сообщает системе управления автомобиля, что педаль сцепления нажата или отпущена. Это необходимо для корректной работы различных узлов: например, позволяет отключить стартер при нажатой педали, предотвращая запуск двигателя при включённой передаче, или обеспечивает правильную работу систем управления двигателем и коробкой передач.
Как неисправность концевика на педали сцепления влияет на работу автомобиля?
Если концевик перестает корректно срабатывать, это может привести к нескольким проблемам. Например, двигатель не будет запускаться, так как система не получает сигнал о нажатой педали сцепления. В некоторых случаях может сбиваться работа системы старт-стоп, либо неправильно работать круиз-контроль. Кроме того, неисправный концевик может вызвать ошибки в электронной системе управления, что иногда проявляется в виде загорающихся индикаторов на приборной панели.
Как проверить работоспособность концевика педали сцепления самостоятельно?
Проверить концевик можно с помощью мультиметра. Для этого необходимо получить доступ к разъему концевика и измерить сопротивление или целостность цепи при нажатии и отпускании педали. При нажатии педали концевик должен замыкать цепь, а при отпускании — размыкать. Если показания мультиметра не меняются или цепь остаётся постоянно разомкнутой/замкнутой, значит концевик требует замены.
Можно ли заменить концевик педали сцепления самостоятельно, и какие инструменты для этого потребуются?
Замена концевика обычно не требует специальных навыков и может быть выполнена самостоятельно. Для работы понадобится набор отверток и, возможно, гаечные ключи в зависимости от конструкции автомобиля. Процесс включает демонтаж облицовки или креплений педали, отсоединение старого концевика, установку нового и проверку его работы. Важно аккуратно подключить разъем и убедиться, что механизм педали свободно перемещается без заеданий.
