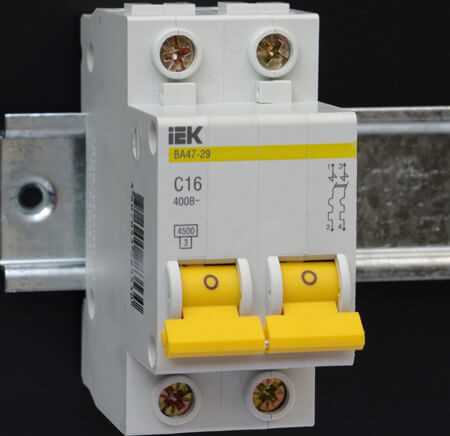

Плавление корпуса автоматического выключателя в электрощитке свидетельствует о перегреве, вызванном превышением допустимого тока, плохим контактом или повреждением внутренних компонентов. Температура внутри автомата в аварийных режимах может превышать 100 °C, что приводит к деформации пластикового корпуса, оплавлению клемм и повреждению изоляции проводов.
Одна из наиболее распространённых причин – ослабление зажимных соединений. При плохом контакте сопротивление возрастает, и на участке соединения выделяется избыточное тепло. Это явление называется контактным нагревом и часто остаётся незамеченным до появления характерного запаха плавящегося пластика или визуального дефекта корпуса.
Не менее значимым фактором является неправильно подобранный номинал автомата. Если выключатель рассчитан на ток ниже рабочего, он может срабатывать с запозданием, перегреваться и разрушаться. Также опасен обратный случай – установка автомата с завышенным номиналом, который не защищает линию от перегрузок.
Дополнительной причиной может быть использование алюминиевых проводов, особенно в старых домах. Алюминий подвержен «ползучести» – ослаблению соединений со временем, что ускоряет процесс нагрева. Кроме того, многократные циклы нагрева и охлаждения ускоряют старение контактной группы автомата и повышают риск оплавления.
Регулярная проверка степени затяжки контактов, соответствие характеристик автомата нагрузке и визуальный осмотр щитка с тепловизором – практические меры, позволяющие выявить проблему до разрушения корпуса. Если автомат начал издавать запах гари или изменился внешний вид, отключение линии и замена устройства – обязательны.
Чем опасен слабый контакт в клеммной колодке автомата
Неплотное прилегание проводника к зажимам автомата приводит к локальному увеличению переходного сопротивления. Даже незначительный зазор между токоведущими частями вызывает повышение температуры в точке контакта. При токе нагрузки в 16–25 А температура может превысить 100 °C всего за несколько минут.
Основная опасность заключается в постоянном перегреве контактной группы. Это вызывает постепенное обесцвечивание, деформацию и последующее разрушение пластика корпуса автомата. Нарушается механическая фиксация, а также ухудшается теплоотвод. Рядом расположенные автоматы и изоляция проводов также подвергаются нагреву.
При длительной эксплуатации в таких условиях повышается риск образования электрической дуги при подаче или снятии нагрузки. Искрение внутри корпуса автомата может стать причиной возгорания электрощита. Особенно это критично при установке устройств в негорючих распределительных коробках, где тепловыделение не рассеивается должным образом.
Для исключения подобных ситуаций необходимо регулярно проверять усилие затяжки винтовых клемм, особенно после нескольких месяцев эксплуатации. Рекомендуется использовать динамометрическую отвертку для обеспечения требуемого момента затяжки, соответствующего типу автомата (обычно 1,2–2,5 Н·м). Также важно использовать наконечники на проводах – гильзы или вилочные клеммы, особенно при многожильных проводниках.

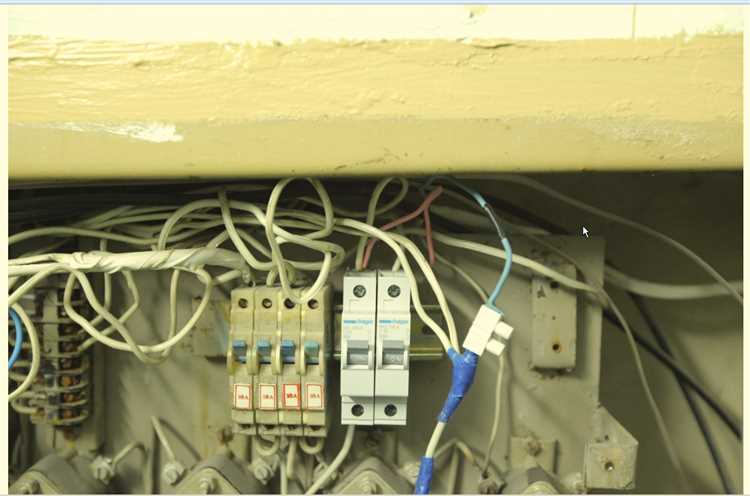

Как влияет превышение номинального тока на корпус автомата
Когда ток, проходящий через автомат, превышает его номинальное значение, происходит интенсивный нагрев внутренних токопроводящих элементов. Этот процесс сопровождается выделением тепла, которое через металлические части и контактные группы передаётся корпусу устройства.
Корпус автомата изготавливается из термопластов, рассчитанных на определённый диапазон температур. При регулярном или длительном превышении тока температура корпуса может достигать 100 °C и выше, что приводит к деформации, потере механической прочности и нарушению геометрии фиксации на DIN-рейке.
Нагрев корпуса затрудняет теплоотвод, создавая замкнутый цикл перегрева. Это ускоряет старение пластика, приводит к растрескиванию поверхности и увеличивает риск пробоя изоляции. Кроме того, разогретый корпус снижает эффективность работы расцепителей автомата – тепловой элемент может срабатывать с запозданием или вовсе не отключиться при аварии.
Даже однократный сильный перегруз, особенно при плохом контакте в клеммах, может оставить термические следы на корпусе в виде потемнения, запаха плавленного пластика или оплавлений в области зажимов. Такие следы требуют немедленной замены устройства и проверки соответствия нагрузки номиналу автомата.
Чтобы избежать перегрева корпуса, необходимо рассчитывать номинал автомата с запасом по току не менее 15–20% от фактической нагрузки и контролировать рабочие токи с помощью токоизмерительных клещей. Также важно регулярно проводить визуальный осмотр на наличие признаков перегрева и проверять плотность затяжки клемм.
Роль изношенных или окисленных проводников в перегреве автомата
Проводники с признаками износа или окисления создают локальные участки повышенного сопротивления. При прохождении тока через такие зоны выделяется тепло, не предусмотренное конструкцией автомата. Это приводит к перегреву клемм и контактных площадок, вплоть до деформации пластикового корпуса устройства.
Окисление чаще всего развивается на медных жилах при контакте с воздухом и влагой. На поверхности появляется тусклый налёт, ухудшающий проводимость. Если при монтаже не была удалена оксидная плёнка, это создаёт некачественное соединение даже при затянутых винтах.
Износ проводников может выражаться в ослаблении жил, надломах, трещинах изоляции и многократных перегибах. Такие дефекты часто сопровождаются микроскопическими разрывами в структуре металла, что также увеличивает сопротивление и снижает надёжность контакта.
Особое внимание стоит уделять алюминиевым жилам. При многократных циклах нагрева и охлаждения они теряют эластичность и постепенно ослабевают в зажимах. Это ускоряет процесс окисления и может привести к искрообразованию, что критично для модульных автоматов.
Рекомендуется при каждом техническом обслуживании щита проверять состояние концов проводов, особенно в зонах подключения к автоматам. Обнаруженные признаки потемнения, рыхлой структуры или механических повреждений требуют замены участка провода или зачистки с последующей обработкой контактной пастой.
Почему важно соблюдать тип и сечение кабеля при подключении
Неправильно подобранный кабель – одна из частых причин перегрева автоматического выключателя. Несоответствие сечения или типа кабеля реальной нагрузке приводит к локальному перегреву проводника, клемм и, как следствие, к повреждению автомата и изоляции.
При выборе кабеля учитываются два ключевых параметра: допустимый ток и материал жил (медь или алюминий). Медь выдерживает больший ток при том же сечении, чем алюминий. Например, медный кабель сечением 2,5 мм² допускает ток до 27 А при прокладке в воздухе, а алюминиевый – около 21 А.
Частые ошибки при подключении:
- использование кабеля меньшего сечения при подключении мощных потребителей (например, духовых шкафов или водонагревателей);
- замена медного кабеля на алюминиевый без учета снижения токовой нагрузки;
- применение гибких шнуров без наконечников, что ухудшает контакт и ускоряет нагрев.
Если автомат рассчитан на ток 25 А, но подключен к кабелю сечением 1,5 мм² (допустимая нагрузка до 19 А для меди), то при длительной работе проводник начнет перегреваться раньше, чем сработает защита. Это приводит к постепенному разрушению изоляции и перегреву корпуса автомата.
Рекомендации:
- Подбирать кабель строго по расчетной нагрузке с учетом длины линии и условий прокладки.
- Использовать только однородный материал по всей длине линии (не смешивать медь и алюминий без переходных клемм).
- Устанавливать автомат по наименьшему из параметров: либо по допустимому току кабеля, либо по нагрузке.
Несоблюдение этих требований делает автомат бесполезным: он не защитит линию от перегрева, если сам провод не рассчитан на соответствующий ток.
Последствия неправильной установки автомата в щитке
Неправильная установка автоматического выключателя может привести к локальному перегреву клемм, особенно если зажимы затянуты с недостаточным усилием или перекошены. В таких случаях увеличивается переходное сопротивление, что приводит к постоянному выделению тепла в месте контакта. Это может вызвать плавление пластикового корпуса автомата и повреждение соседних модулей в щитке.
Если автомат установлен с перекосом на DIN-рейке или не зафиксирован должным образом, возникает риск механического смещения при эксплуатации. Это ослабляет контакт в клеммах и повышает вероятность искрения. Повторяющиеся искры могут не только разрушить контакты, но и стать причиной оплавления изоляции проводников.
При установке автоматов без соблюдения минимального зазора между устройствами ухудшается теплоотвод. При длительной нагрузке это приводит к перегреву нескольких автоматов сразу, особенно в условиях плотной компоновки внутри корпуса щитка. Это увеличивает риск одновременного выхода из строя нескольких линий.

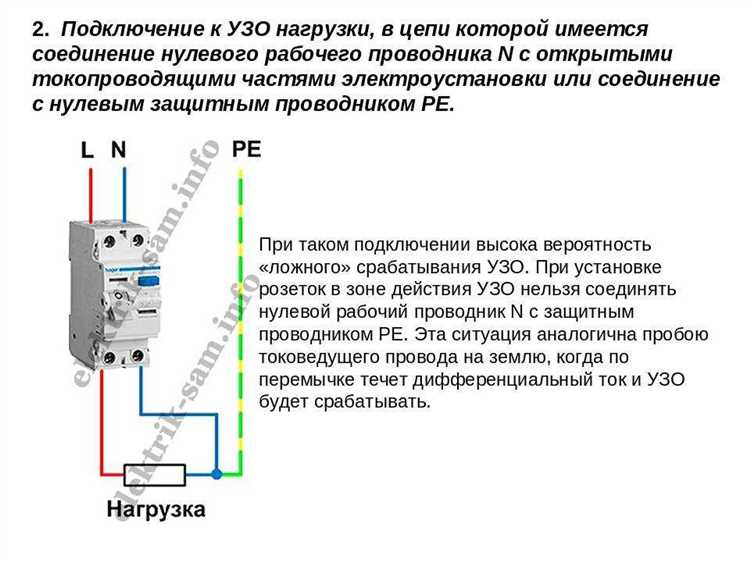

Также распространённой ошибкой является неправильное подключение фазного и нулевого проводников при использовании модульных автоматов с комбинированной защитой. В таком случае возможны ложные срабатывания или отказ автомата при аварийной ситуации, что снижает общую надежность схемы и увеличивает риски для оборудования и пользователей.
Для исключения этих проблем при установке следует использовать динамометрические отвертки для точного соблюдения усилия затяжки, проверять фиксацию на рейке, обеспечивать термическую развязку между устройствами и строго следовать схемам подключения, указанным в паспорте оборудования.
Как на перегрев влияет совмещение алюминиевых и медных проводов
Совмещение алюминиевых и медных проводников в электрощитке создает гальваническую пару, вызывая электрохимическую коррозию на стыках. Это приводит к ухудшению контакта и увеличению переходного сопротивления.
Рост сопротивления на соединениях вызывает локальный нагрев, что при длительном воздействии может стать причиной плавления автоматического выключателя и повреждения электрооборудования.
Для безопасного соединения алюминиевых и медных проводов применяются специальные переходные клеммы или муфты с антикоррозионным покрытием, обеспечивающие надежный контакт и предотвращающие образование оксидов.
Использование обычных клемм без учета различий в материалах увеличивает риск перегрева в местах соединения, особенно при больших токах нагрузки или вибрациях.
Рекомендуется применять только сертифицированные комплектующие, предназначенные для совмещения алюминия и меди, а также контролировать затяжку клемм с заданным усилием, чтобы избежать ослабления контакта.

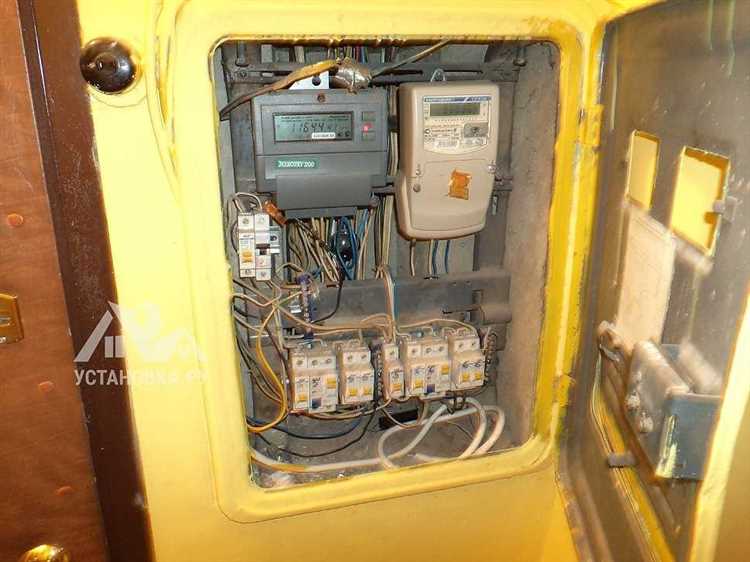

Вопрос-ответ:
Почему автоматический выключатель может перегреваться и плавиться?
Перегрев автомата часто вызван чрезмерным током, превышающим его номинал. Это может случаться из-за неправильного выбора автомата под нагрузку, короткого замыкания или плохого контакта в соединениях, что создает дополнительное сопротивление и выделение тепла.
Как влияет неправильное соединение проводов на работу автомата?
Некачественные соединения, например, смешивание алюминиевых и медных проводов без специальных муфт, вызывают окисление и повышенное сопротивление. Это приводит к локальному нагреву, что в свою очередь способствует плавлению автомата и даже повреждению электрооборудования.
Можно ли использовать автомат с меньшим номиналом, чем нагрузка в цепи?
Использование автомата с меньшим номиналом, чем нагрузка, вызывает частое срабатывание и нагрев корпуса устройства. При превышении тока автомат начинает нагреваться, что может привести к повреждению его элементов и плавлению корпуса.
Как определить, что причина плавления автомата — слабый контакт?
Признаки слабого контакта включают заметное изменение цвета клемм или корпуса автомата, следы оплавления, а также периодические отключения или нестабильную работу цепи. Для проверки нужно осмотреть контакты и измерить температуру в точках подключения.
Какие меры помогут избежать перегрева и плавления автомата в щитке?
Рекомендуется правильно выбирать автомат по току нагрузки, использовать качественные провода и соединения, избегать смешивания разных металлов без переходных муфт, регулярно проверять контакты на затяжку и окисление, а также обеспечивать хорошую вентиляцию щитка.
Почему автомат может плавиться в электрощитке при нормальной нагрузке?
Автомат может нагреваться и даже плавиться, если контакт между проводами и клеммами ослаблен или окислен. Это вызывает увеличение сопротивления в месте соединения, что ведёт к локальному перегреву. Кроме того, неправильное сечение проводов или использование неподходящих материалов (например, алюминиевых проводов вместе с медными без переходных муфт) создаёт условия для нагрева. Иногда причиной становится дефект самого автомата или ошибки при монтаже, например, чрезмерный момент затяжки клемм или наоборот, слабое крепление. Такие нарушения приводят к выделению тепла, которое постепенно разрушает корпус и вызывает плавление.
