В моделях Fiat Ducato установка и подключение датчика температуры напрямую влияет на корректность работы системы управления двигателем, вентилятора охлаждения и климат-контроля. Ошибки при подключении могут привести к неверным показаниям на приборной панели, некорректной работе ЭБУ и перегреву двигателя. Особенно это актуально для моделей с дизельными моторами 2.3 JTD и 2.8 JTD, где используется термисторный датчик с сопротивлением, зависящим от температуры.
Перед установкой необходимо отключить аккумулятор, чтобы исключить короткое замыкание при соединении контактов. Рекомендуется использовать оригинальные разъемы или герметичные аналоги с термоусадкой. При замене важно не применять силиконовые герметики в местах резьбового соединения датчика, так как они могут повлиять на точность показаний. Резьба должна быть чистой, а уплотнительное кольцо – в исправном состоянии.
После подключения датчика стоит выполнить самодиагностику с помощью OBD-II сканера. На экране должны отображаться реальные значения температуры охлаждающей жидкости. При отклонении более чем на ±5°C от фактической температуры, измеренной внешним прибором, стоит проверить сопротивление датчика и целостность цепи. Рабочий диапазон сопротивления большинства термисторных датчиков для Fiat Ducato – от 2000 Ом при 20°C до 200 Ом при 90°C.
Где находится штатный разъём для подключения датчика температуры
На большинстве моделей Fiat Ducato штатный разъём для подключения температурного датчика охлаждающей жидкости располагается вблизи термостата, в верхней части двигателя. В дизельных модификациях разъём, как правило, установлен рядом с патрубком, отходящим от головки блока цилиндров к радиатору. Подключение осуществляется через двухконтактную фишку с пластиковым фиксатором, защищённую термостойкой гофрой.
Для доступа к разъёму чаще всего достаточно снять верхнюю пластиковую крышку двигателя и отодвинуть шланги, идущие от расширительного бачка. На бензиновых двигателях разъём может находиться на корпусе термостата или в районе впускного коллектора, в зависимости от конкретной версии мотора.
Перед подключением необходимо отключить аккумулятор, чтобы исключить короткое замыкание при подсоединении. Если штатный разъём отсутствует или повреждён, его можно заменить на оригинальный аналог с разборки или приобрести новый через каталожный номер. Номер детали зависит от модификации двигателя – для точного подбора стоит использовать VIN автомобиля.
При установке необходимо убедиться в плотной посадке фишки и отсутствии следов окисления на контактах. Нарушение контакта приведёт к некорректной передаче данных в блок управления, что скажется на работе вентилятора и показаниях приборной панели.
Как определить тип установленного датчика температуры на Fiat Ducato
Для точного подключения или замены датчика температуры на Fiat Ducato необходимо сначала установить его тип. На разных модификациях автомобиля могут использоваться разные варианты – аналоговые, цифровые, с двумя или тремя контактами, с резьбой разного диаметра и шага.
- Проверка по VIN-коду: самый надежный способ – определить тип по VIN через каталог оригинальных запчастей. Введите номер кузова в системе ePER (официальный каталог Fiat) и найдите раздел с охлаждающей системой. Там указывается точный артикул и параметры датчика.
- Маркировка на корпусе: визуально осмотрите корпус датчика. Чаще всего там выбит номер детали. По нему можно найти технические характеристики в онлайн-каталогах производителей, таких как Bosch, Facet, Meat&Doria.
- Форма разъёма: обратите внимание на тип разъёма – он может быть круглым, плоским, с защёлкой или без. Это напрямую влияет на совместимость с жгутом проводки.
- Резьба и посадочное место: измерьте диаметр и шаг резьбы. Распространённые варианты – М12×1.5 и М14×1.5. Ошибка в этом параметре приведёт к невозможности установки.
Если доступ к датчику затруднён, можно использовать диагностический сканер OBD2. При подключении к ЭБУ он отобразит параметры установленного датчика, включая тип сигнала и диапазон сопротивлений. Это особенно полезно, если датчик уже не оригинальный и не имеет маркировки.
Выбор совместимого датчика температуры для конкретной модели Ducato
При подборе датчика температуры для Fiat Ducato важно учитывать год выпуска, тип двигателя и электронную систему управления. У разных поколений Ducato – например, X244, X250 и X290 – применяются различные разъёмы, резьбы и параметры сопротивления датчиков.
Для моделей Ducato X244 (2002–2006 гг.) чаще всего устанавливались датчики температуры с резьбой M12x1.5 или M14x1.5, сопротивление которых варьируется от 2.5 до 3.5 кОм при 20 °C. Подходящие артикулы: Fiat 1338658080, ERA 330755.
Для Ducato X250 (2006–2014 гг.) с дизельными двигателями 2.3 JTD применяются термисторы с двухконтактным разъёмом Bosch. Совместимые артикулы: Bosch 0281002531, Fae 33610. При замене желательно использовать оригинал или проверенный аналог с точными характеристиками (NTC-датчик, сопротивление 2.2 кОм при 25 °C).
На версиях X290 (с 2014 года) может использоваться датчик с цифровой передачей сигнала, интегрированный в модуль термостата. Его нельзя заменить отдельно – необходимо приобретать весь корпус. Оригинальный номер: 55260308 (для двигателей Multijet II).
Перед покупкой необходимо сверить разъём, длину резьбы, рабочий диапазон температур и совместимость с ЭБУ. При наличии VIN-кода точный датчик легко подобрать по оригинальному каталогу Fiat или с помощью электронных каталогов поставщиков запчастей (TecDoc, Autodoc).
Установка несовместимого датчика может привести к некорректной работе вентилятора охлаждения, ошибкам в ЭБУ и нестабильной температуре двигателя. Подбор должен основываться на точных характеристиках, а не внешнем сходстве детали.
Необходимые инструменты и материалы для подключения датчика
Мультиметр – используется для проверки проводки, определения наличия питания и контроля сопротивления цепи. Особенно полезен при диагностике разъёма или при проверке исправности нового датчика.
Ключи и головки – чаще всего подходят размеры на 10 мм и 13 мм, а также удлинитель для труднодоступных участков. Подход зависит от конкретного расположения датчика на двигателе.
Отвёртки с плоским и крестообразным шлицем – для снятия кожухов, фиксаторов или креплений, если доступ к проводке затруднён.
Набор обжимных клемм – если требуется замена разъёма или подсоединение к новой линии. Лучше использовать изолированные клеммы с обжимом типа “лопатка”.
Обжимной инструмент – необходим для надёжной фиксации клемм. Нельзя использовать пассатижи, так как соединение получится ненадёжным.
Термоусадочные трубки – для изоляции соединений. Применяются вместе с феном или зажигалкой для обеспечения герметичности и защиты от влаги.
Изолента – только для временной фиксации. Не заменяет термоусадку при окончательной сборке.
Новый температурный датчик, совместимый с конкретной моделью двигателя Ducato. Артикул подбирается по VIN или коду мотора (например, F1AE0481D или F1CE3481E).
Контактная смазка (диэлектрическая) – предотвращает окисление контактов в местах соединения, особенно в условиях повышенной влажности.
Тряпки и очиститель контактов – для подготовки контактных площадок и удаления загрязнений с участка монтажа.
Порядок снятия старого или неисправного датчика температуры
1. Отключение аккумулятора: перед началом работ необходимо отсоединить минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания при работе с электрическими соединениями.
2. Доступ к датчику: датчик температуры охлаждающей жидкости на большинстве моделей Fiat Ducato установлен в головке блока цилиндров или в корпусе термостата. Чтобы получить к нему доступ, потребуется снять пластиковую защиту двигателя, а при необходимости – отсоединить патрубки системы охлаждения или элементы впускного коллектора.
3. Слив охлаждающей жидкости: если датчик установлен ниже уровня охлаждающей жидкости, её частичный слив обязателен. Используй сливной клапан радиатора или ослабь нижний патрубок. Подставь ёмкость объёмом не менее 5 литров.
4. Отключение разъёма: разъём питания датчика фиксируется пластиковым замком. Сожми фиксатор и аккуратно отсоедини разъём, не допуская перегиба проводов.
5. Демонтаж датчика: используем подходящий по размеру ключ (обычно на 19 или 22 мм). Выкручивай датчик против часовой стрелки. При сильном прикипании можно применить проникающую смазку и подождать 5–10 минут перед повторной попыткой.
6. Осмотр посадочного места: удали остатки старого герметика, нагар или следы коррозии. Нарушенная резьба или трещины в корпусе требуют замены элемента, в который вкручивается датчик.
Не забывай использовать перчатки и работать только на остывшем двигателе. Температура охлаждающей жидкости может превышать 90 °C даже через час после остановки.
Пошаговое подключение нового датчика температуры к системе
- Отключите аккумулятор для предотвращения короткого замыкания и повреждения электроники.
- Найдите место установки датчика согласно схеме вашего Fiat Ducato – обычно датчик устанавливается в блоке охлаждающей жидкости или на корпусе термостата.
- Подготовьте соединительные разъёмы: очистите контакты от грязи и коррозии, при необходимости используйте очиститель для контактов.
- Подсоедините провода датчика к штатному разъёму согласно цветовой маркировке или схеме электропроводки, соблюдая полярность.
- Зафиксируйте датчик в посадочном месте, используя резьбовое соединение или крепёжные элементы, предусмотренные конструкцией, обеспечив герметичность и плотность прилегания.
- Проверьте правильность подключения мультиметром, замеряя сопротивление или напряжение на контактах датчика в зависимости от типа (термистор, термопара).
- Подсоедините аккумулятор и запустите двигатель, контролируя показания датчика на панели приборов или диагностическом оборудовании.
- Проверьте отсутствие подтеков охлаждающей жидкости в зоне установки и убедитесь, что проводка не задевает движущиеся части двигателя.
Рекомендуется использовать оригинальные или совместимые датчики с характеристиками, соответствующими заводским параметрам Fiat Ducato. Несоблюдение рекомендаций по подключению может привести к некорректной работе системы контроля температуры.
Проверка работы датчика через диагностический разъём OBD
Для проверки исправности датчика температуры на Fiat Ducato применяется диагностический разъём OBD-II. Необходим адаптер с поддержкой протокола CAN и программное обеспечение для чтения параметров двигателя в реальном времени.
Подключите адаптер к разъёму OBD, который обычно расположен под рулевой колонкой, со стороны водителя. Запустите программное обеспечение и выберите соответствующий профиль автомобиля Fiat Ducato.
Перейдите в раздел чтения данных сенсоров (Live Data) и найдите параметр, отвечающий за температуру охлаждающей жидкости или воздуха (в зависимости от типа датчика). Значение должно изменяться при изменении температуры двигателя или окружающей среды.
Если показания отсутствуют, не меняются или выходят за пределы диапазона, вероятна неисправность датчика, разъёма или проводки.
Для более точной диагностики можно использовать функцию чтения кодов ошибок (DTC). Наличие ошибок, связанных с датчиком температуры, укажет на конкретные неисправности.
После проверки рекомендуется отключить адаптер и убедиться в корректной работе панели приборов и системы управления двигателем.
Ошибки при подключении датчика температуры и способы их устранения

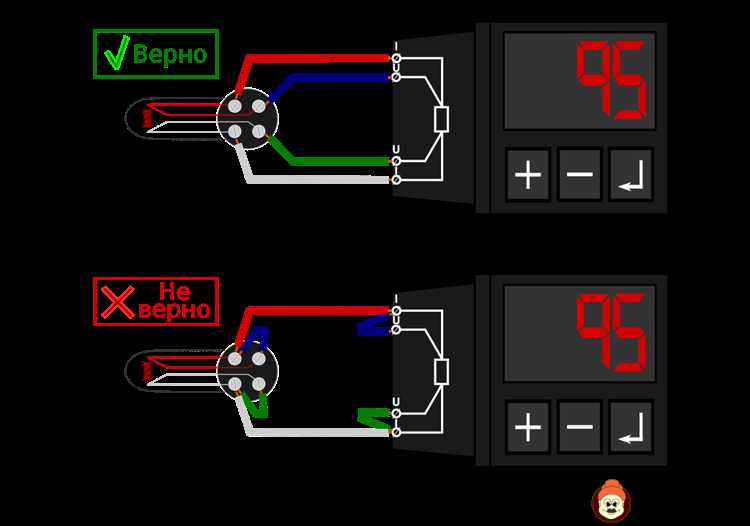

Неверная полярность подключения датчика вызывает отсутствие сигнала или неверные показания. Проверяйте правильность подключения проводов согласно схеме производителя, обычно красный или белый – питание, черный – масса.
Плохой контакт в разъёмах или окисление контактов приводит к нестабильным значениям температуры. Разъёмы нужно очистить от грязи и коррозии, а при необходимости заменить разъём или контакты.
Использование неподходящего типа датчика вызывает ошибки в блоке управления. Для Fiat Ducato необходим датчик с сопротивлением и температурной характеристикой, соответствующей штатному элементу. Проверяйте маркировку и параметры датчика перед установкой.
Повреждение проводки, например, изломы или короткое замыкание, приводит к обрывам сигнала. Используйте мультиметр для проверки целостности проводов и исправности изоляции. Замените поврежденные участки.
Ошибки программного обеспечения блока управления вызывают некорректное считывание данных. После замены датчика выполните сброс ошибок через диагностический разъём OBD и обновите прошивку при необходимости.
Если датчик установлен в неправильное место, показания температуры будут неточными. Размещайте датчик согласно технической документации – обычно в охлаждающей жидкости или в головке блока цилиндров.
Некорректная калибровка системы ведёт к расхождениям показаний. Используйте диагностический сканер для проверки и корректировки данных датчика в системе автомобиля.
Вопрос-ответ:
Как правильно выбрать датчик температуры для Fiat Ducato?
Для выбора подходящего датчика температуры следует учитывать модель и год выпуска автомобиля, а также тип двигателя. Обычно для Ducato используются датчики с определённым диапазоном сопротивления и типом разъёма. Рекомендуется сверять маркировку и параметры нового датчика с оригинальным или документацией производителя, чтобы обеспечить корректную работу системы управления двигателем.
Какие основные ошибки возникают при подключении датчика температуры на Fiat Ducato?
Чаще всего встречаются проблемы с плохим контактом в разъёмах, неправильной полярностью подключения, повреждением проводки или использованием несовместимого датчика. Также возможно появление ошибок из-за загрязнения или коррозии на контактных площадках. Для устранения следует тщательно проверить все соединения, убедиться в правильности схемы подключения и при необходимости заменить повреждённые детали.
Как проверить работу датчика температуры через диагностический разъём OBD на Fiat Ducato?
Подключив сканер к диагностическому разъёму OBD, можно считать текущие показания датчика температуры. При исправном датчике значения температуры должны изменяться плавно при изменении температуры двигателя. Резкие скачки или отсутствие изменений могут свидетельствовать о неисправности. Дополнительно можно проверить наличие ошибок в памяти ЭБУ, связанных с датчиком температуры.
Можно ли самостоятельно заменить датчик температуры на Fiat Ducato и какие инструменты для этого потребуются?
Замена датчика температуры доступна для выполнения без специализированного оборудования. Потребуются ключи подходящего размера для снятия датчика, а также отвертки для работы с разъёмами. Перед заменой необходимо отключить аккумулятор, чтобы избежать коротких замыканий. После установки нового датчика стоит проверить его работу через бортовой компьютер или диагностический сканер.
