Тахограф на Mercedes Sprinter 906 устанавливается с завода в соответствии с требованиями законодательства о контроле рабочего времени водителей. Это устройство фиксирует скорость, маршруты, периоды движения и отдыха. Однако в ряде случаев – например, при переводе автомобиля в категорию транспортных средств, не подпадающих под действие регламента ЕС № 561/2006, – возникает необходимость корректной деактивации прибора без ущерба для других электронных систем.
На Sprinter 906 чаще всего встречаются тахографы моделей VDO (Continental) или Stoneridge. Они интегрированы в CAN-шину и связаны с ЭБУ (электронным блоком управления). Простое извлечение блока приводит к ошибкам на приборной панели, а в некоторых случаях – к отказу круиз-контроля или некорректной работе спидометра. Поэтому при отключении важно учитывать модель тахографа, тип блока управления и версию прошивки автомобиля.
Перед отключением тахографа необходимо проверить: есть ли привязка к GPS-модулю, используется ли датчик скорости с прямой передачей данных в ЭБУ, и предусмотрена ли возможность отключения в диагностическом меню через официальный сканер типа Xentry или Autocom. В ряде случаев потребуется эмулятор сигнала или вмешательство в проводку с использованием схем подключения тахографа к блоку SAM или ZGS.
Если автомобиль используется в частных целях, и исключён из коммерческого оборота, необходимо оформить соответствующие изменения в документах. Это позволит избежать штрафов и исключить повторную активацию тахографа при прохождении технического осмотра. Кроме того, следует проверить отсутствие записей о тахографе в параметрах конфигурации через диагностический разъём OBD II с помощью соответствующего программного обеспечения.
Определение модели и типа установленного тахографа
Перед отключением тахографа на Mercedes Sprinter 906 необходимо точно определить его модель и тип. На этом поколении автомобилей чаще всего устанавливались цифровые тахографы VDO Siemens DTCO 1381, а также устройства от Stoneridge (SE5000) и реже Actia. Визуально они различаются формой корпуса, расположением кнопок и структурой дисплея.
Чтобы убедиться в модели, откройте отсек устройства и найдите заводскую наклейку с серийным номером. На ней указывается производитель, версия прошивки, дата выпуска и номер одобрения типа ЕС (например, e1 84/424*2004/22*1234*00). Эти данные критичны для подбора оборудования и программного обеспечения для вмешательства в работу тахографа.
Если доступ к наклейке затруднён, включите зажигание и обратите внимание на экран устройства. При инициализации большинство моделей отображают логотип производителя и версию прошивки, по которым можно идентифицировать тип. Также можно подключиться к диагностическому разъёму автомобиля через CAN-интерфейс и считать параметры блока с помощью сканера, поддерживающего работу с тахографами (например, Jaltest или Texa).
Учитывайте, что на некоторых модификациях Sprinter 906 тахограф интегрирован с CAN-шиной и системой GPS-мониторинга. Это означает, что при отключении устройства потребуется обязательная корректировка программного обеспечения блока управления, чтобы исключить ошибки по шине данных и сбои в работе других систем, включая ABS и ESP.
Проверка совместимости блока управления с отключением
Перед вмешательством в систему тахографа необходимо убедиться, что блок управления (ECU) поддерживает отключение или обход функции регистрации данных. На Mercedes Sprinter 906 устанавливаются разные типы блоков, включая EDC16CP31 и EDC17CP10. Совместимость зависит от конкретной версии прошивки и установленного программного обеспечения.
Определить тип ECU можно через диагностический разъём OBDII с использованием сканеров Star Diagnosis или Delphi. После подключения выберите модуль двигателя и считайте номер прошивки и аппаратную версию. Если блок поддерживает изменение конфигурации CAN-шины или кодировку параметров тахографа, отключение возможно без физического вмешательства.
В некоторых случаях требуется доступ к внутренней памяти ECU для модификации параметров конфигурации. Это актуально для блоков с защищённой областью EEPROM. Проверка наличия защиты осуществляется через специальные программы, например, WinOLS или KESSv2. Если защита активна, потребуется использование загрузчика (boot mode) и программатора.
Важно учитывать, что на некоторых моделях Sprinter с блоками EDC17 отключение тахографа возможно только после полной перепрошивки с модифицированным дампом. При этом необходимо исключить генерацию ошибок по отсутствию сигнала скорости и по шине CAN.
Также стоит проверить наличие заводской опции тахографа в конфигурации оборудования (Data Card). Если она присутствует, отключение может повлечь ошибки в других системах, включая ABS, ESP и автоматическую коробку передач.
Рекомендуется заранее считать все ошибки, проверить работоспособность всех систем и сохранить оригинальные прошивки. Это позволит восстановить заводскую конфигурацию в случае некорректного отключения или возникновения нестабильной работы.
Необходимые инструменты и оборудование для демонтажа тахографа
Для корректного демонтажа тахографа на Mercedes Sprinter 906 потребуется строго определённый набор инструментов. Его состав зависит от конкретной модели устройства (например, VDO или Stoneridge), а также от конфигурации панели автомобиля.
В первую очередь необходим набор прецизионных отверток – крестовых (PH1, PH2) и плоских, с тонким жалом для снятия лицевых панелей без повреждений. Также рекомендуется использовать пластиковые лопатки-демонтажники, чтобы избежать царапин на декоративных элементах салона.
Торцевые ключи или головки на 8 и 10 мм потребуются для откручивания крепёжных винтов панели и кронштейна тахографа. Если в конструкции используется антивандальное крепление, может понадобиться шестигранник (в том числе нестандартный размер) или звёздочка Torx (часто T20 или T25).
Для отсоединения проводки потребуется мультиметр с функцией прозвонки для проверки сигнальных и питающих линий. Это особенно важно при отключении CAN-шины и линии зажигания. Кроме того, желательно иметь съемник разъёмов с фиксатором для безопасного извлечения контактов из колодок.
Рекомендуется подготовить термоусадочные трубки и изоленту для изоляции освободившихся проводов, а также маркеры или бирки для обозначения линий, если планируется обратный монтаж или замена оборудования.
Для доступа к блоку управления, в некоторых случаях, потребуется снять часть центральной консоли или перчаточный ящик, для чего может понадобиться гибкий удлинитель с трещоткой. Все действия следует выполнять при отключённой АКБ, поэтому гаечный ключ на 10 мм также включается в список необходимого инструмента.
Пошаговая инструкция по отключению питания тахографа
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание и повреждение электроники.
Снимите облицовочную панель на центральной консоли, чтобы получить доступ к корпусу тахографа. Для этого потребуется пластиковый съемник или отвертка с защитой от повреждения облицовки.

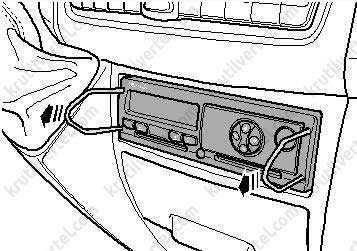

Извлеките тахограф из посадочного гнезда, открутив крепежные винты по бокам. После этого аккуратно вытяните устройство на длину подключенных кабелей, не поворачивая и не дергая корпус.
Найдите основной разъем питания тахографа – многопиновый штекер, в котором находятся провода 12V (обычно красный) и масса (черный или коричневый). Убедитесь по маркировке или схеме на корпусе, что вы идентифицировали нужные контакты.
Отсоедините штекер полностью или демонтируйте только клеммы питания, заизолировав их термоусадкой или изолентой. Не допускайте их контакта с металлическими элементами кузова.
Если в системе присутствует резервное питание (в виде встроенного аккумулятора или дополнительного провода IGN), отключите и его, проследив по проводке до блока предохранителей или дополнительного питания.
Убедитесь, что питание на тахографе отсутствует. Для этого подсоедините аккумулятор и включите зажигание – экран устройства должен остаться потухшим.
Завершив проверку, закрепите отсоединённые провода, чтобы избежать дребезга и повреждений при движении. Установите на место панель консоли и убедитесь в отсутствии ошибок на приборной панели.
Изоляция и защита разъёмов после снятия устройства
После демонтажа тахографа на Mercedes Sprinter 906 необходимо обеспечить надежную защиту освободившихся разъёмов, чтобы исключить короткие замыкания, окисление и ложные сигналы в CAN-шине.
- Очистить разъёмы от пыли и остатков герметика с помощью изопропилового спирта и мягкой щетки. Не использовать агрессивные растворители.
- Проверить каждый контакт на предмет повреждений или следов нагрева. При необходимости – заменить поврежденные пины.
- Задействованные ранее сигнальные провода (например, CAN High и CAN Low) необходимо заизолировать индивидуально термоусадочной трубкой с клеевым слоем, чтобы исключить паразитные соединения.
- Питание (обычно красный провод 12В) изолируется отдельно с обязательным отключением от предохранителя или удалением соответствующего предохранителя из монтажного блока.
- Разъёмы, не подлежащие дальнейшему использованию, герметизируются с помощью заглушек или силиконового герметика, устойчивого к температурным перепадам и влаге.
- Для защиты от вибрации и механического воздействия все обработанные провода фиксируются нейлоновыми стяжками к штатной жгутовой проводке. Запрещено оставлять висящие элементы.
В завершение рекомендуется провести диагностику шины CAN и цепей питания с помощью мультиметра или диагностического оборудования, чтобы убедиться в отсутствии ошибок после удаления тахографа.
Проверка работоспособности автомобиля после отключения
После отключения тахографа на Mercedes Sprinter 906 необходимо выполнить комплексную проверку систем автомобиля для подтверждения корректной работы. В первую очередь следует проверить наличие ошибок в диагностической системе через OBD-II сканер. Отсутствие кодов ошибок, связанных с тахографом и блоками управления, подтверждает успешное отключение.
Запустите двигатель и убедитесь, что обороты холостого хода стабильны в диапазоне 650–750 об/мин. Резкие скачки или нестабильность могут указывать на неправильное подключение проводки или нарушение в системе питания.
Проверьте работу приборной панели: индикаторы, связанные с тахографом, должны быть отключены или отсутствовать. Если на дисплее отображаются предупреждения, необходимо повторно проверить соединения и корректность отключения.
Проведите тест-драйв на скорости от 30 до 90 км/ч, обращая внимание на отклик педали акселератора и работу коробки передач. Отсутствие рывков и сбоев свидетельствует о правильном функционировании системы управления двигателем после вмешательства.
Особое внимание уделите диагностике CAN-шины и электросети: использование мультиметра позволяет проверить целостность и отсутствие коротких замыканий в цепях, связанных с тахографом. При обнаружении аномалий рекомендуется немедленно восстановить исходную схему проводки.
Вопрос-ответ:
Как определить, какой тип тахографа установлен на Mercedes Sprinter 906 перед отключением?
На Mercedes Sprinter 906 обычно устанавливаются аналоговые или цифровые тахографы. Чтобы точно определить тип, необходимо проверить маркировку на устройстве или документацию автомобиля. Аналоговые тахографы имеют циферблаты и пишущие устройства, тогда как цифровые оснащены экраном и слотом для карт водителя. Также можно воспользоваться диагностическим оборудованием, которое считывает данные с блока тахографа.
Какие инструменты и материалы потребуются для безопасного отключения тахографа на Mercedes Sprinter 906?
Для отключения тахографа понадобится набор отверток с различными насадками (крестовая, плоская), мультиметр для проверки электрических цепей, изоляционная лента или термоусадочные трубки для защиты проводов после отсоединения, а также возможно разъёмные клеммы для аккуратного отключения разъёмов. Рекомендуется иметь средства индивидуальной защиты, такие как перчатки, чтобы исключить риск поражения электрическим током.
Какие действия нужно выполнить после отключения тахографа, чтобы убедиться в корректной работе автомобиля?
После отключения тахографа следует проверить работоспособность всех систем, которые могут быть связаны с тахографом: контроль работы двигателя, электронного блока управления, а также панели приборов. Рекомендуется провести тест-драйв, фиксируя отсутствие ошибок на диагностическом оборудовании. Особое внимание уделяется тому, чтобы не возникали сбои в системе CAN-шины, так как тахограф может быть интегрирован с бортовым компьютером.
Какие возможны последствия и риски при отключении тахографа на Mercedes Sprinter 906 без профессиональной подготовки?
Отключение тахографа без знания особенностей системы может привести к сбоям в работе электронных блоков, нарушению связи с другими системами автомобиля и появлению ошибок на панели приборов. Кроме того, возможны юридические последствия, так как эксплуатация транспортного средства без исправного тахографа противоречит требованиям законодательства многих стран. Некорректное отключение также может повредить проводку и вызвать сбои в электросистеме автомобиля.
