Сажевый фильтр (DPF) предназначен для улавливания твердых частиц, образующихся при сгорании дизельного топлива. Со временем он забивается золой и сажей, что приводит к падению мощности, увеличению расхода топлива и активации аварийных режимов двигателя. Удаление фильтра часто рассматривается как мера для восстановления нормальной работы автомобиля.
Прежде чем приступать к демонтажу, необходимо учитывать технические и юридические аспекты. В странах ЕС, например, эксплуатация автомобиля без DPF может привести к отказу в прохождении техосмотра и штрафам. Однако в условиях отсутствия доступного сервиса по регенерации фильтра или невозможности прошивки блока управления это остаётся единственным вариантом для ряда владельцев.
Удаление сажевого фильтра включает два этапа: механическое вмешательство и корректировку программного обеспечения ЭБУ. Без отключения DPF в прошивке, система будет фиксировать ошибки, а двигатель может перейти в аварийный режим. Поэтому требуется либо индивидуальная модификация заводской прошивки, либо установка уже подготовленного файла с отключённым контролем сажевого фильтра.
Вмешательство в выхлопную систему требует точного понимания конструкции автомобиля. В большинстве моделей фильтр находится в составе передней части выхлопной трассы и совмещён с катализатором. Демонтаж должен выполняться аккуратно, чтобы избежать повреждения других компонентов, таких как лямбда-зонды или температурные датчики.
Как определить наличие и тип установленного сажевого фильтра
Сажевый фильтр (DPF или FAP) устанавливается на большинстве дизельных автомобилей с 2005 года. Для определения его наличия сначала проверьте информацию в технической документации автомобиля. В сервисной книжке или электронном паспорте транспортного средства (ЭПТС) может быть указание на наличие фильтра твердых частиц.

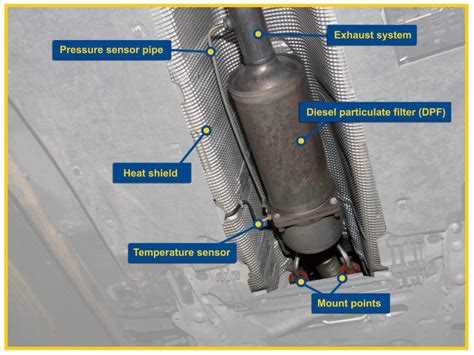

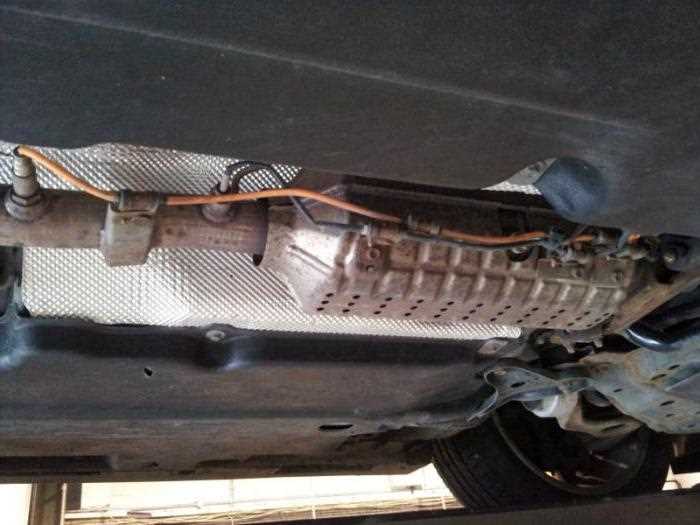

Один из надежных способов – визуальный осмотр выхлопной системы. Сажевый фильтр представляет собой металлический корпус, обычно расположенный сразу после турбины или катализатора. Его можно отличить по размерам: он больше стандартного глушителя и часто имеет дополнительные датчики давления и температуры, подключенные снаружи.
Для уточнения типа фильтра подключите диагностическое оборудование через OBD-разъем. Программы вроде Delphi, Launch, Autocom или оригинальные дилерские сканеры покажут точное обозначение устройства: DPF (для систем сухой регенерации) или FAP (для систем с добавлением присадки Eolys). В диагностике можно также проверить состояние фильтра – уровень сажи и золу, частоту регенераций.
Если диагностического оборудования нет, обратите внимание на маркировку на корпусе выхлопной системы. Некоторые производители (например, Peugeot, Citroën, BMW) наносят код фильтра, по которому можно идентифицировать тип и артикул. Дополнительно можно воспользоваться VIN-декодером на официальном сайте производителя, чтобы получить информацию по комплектации конкретного автомобиля.
В автомобилях с системой впрыска присадки для регенерации фильтра присутствует дополнительный бак и насос в задней части машины. Если такой блок установлен – это система с FAP-фильтром. Отсутствие присадки указывает на классический DPF.
Какие инструменты и оборудование потребуются для демонтажа DPF
Для удаления сажевого фильтра с дизельного двигателя потребуется подготовить ряд инструментов и оборудования, которые обеспечат безопасный и точный демонтаж узла без повреждения сопряжённых компонентов выпускной системы.
- Домкрат и надёжные подпорки – для доступа к нижней части автомобиля и безопасной работы под днищем.
- Набор головок и трещотка – стандартные размеры 10, 12, 13, 14, 17 и 19 мм чаще всего используются для демонтажа креплений фильтра и тепловых экранов.
- Удлинители и карданные переходники – облегчают откручивание труднодоступных болтов, особенно при плотной компоновке выхлопной системы.
- Проникающая смазка – WD-40 или аналог, необходима для обработки закисших соединений, особенно на автомобилях с большим пробегом.
- Ключи для лямбда-зондов и датчиков давления – специализированные прорезные ключи или торцевые головки с прорезью позволяют открутить датчики без повреждения проводки.
- Металлическая щётка – для очистки резьбовых соединений перед обратной сборкой или установкой заглушек.
- Герметик для выхлопных систем – используется при обратной сборке для предотвращения утечек через фланцевые соединения после удаления фильтра.
- Набор прокладок или термостойких заглушек – в зависимости от способа удаления: при замене на прямую трубу или при глушении DPF.
- Защитные очки и перчатки – минимальная экипировка для защиты от металлической стружки, грязи и выхлопных отложений.
Если демонтаж выполняется с последующей заменой фильтра на трубу или глушение с отключением датчиков, дополнительно потребуется диагностическое оборудование для перенастройки блока управления двигателем (ECU) или его чип-тюнинга.
Как безопасно снять сажевый фильтр с дизельного автомобиля
Перед началом демонтажа убедитесь, что двигатель остыл. Работа с горячими элементами выпускной системы может привести к ожогам или деформации крепежа. Также рекомендуется отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электроинструментом.
Подъём автомобиля осуществляется с помощью подъёмника или домкрата с надёжной фиксацией на подпорки. Это необходимо для доступа к нижней части выпускной системы, где, как правило, находится DPF. Нельзя выполнять демонтаж на нестабильной опоре.
Далее снимается теплозащитный экран, если он присутствует. Обычно он закреплён винтами или клипсами. После этого необходимо отсоединить температурные и дифференциальные датчики, подключенные к фильтру. Отключение производится с предельной аккуратностью, чтобы не повредить разъёмы или проводку.
Крепление самого фильтра осуществляется либо фланцевыми соединениями с болтами, либо хомутами. При наличии коррозии на болтах рекомендуется предварительно обработать их проникающей смазкой. Используйте головки подходящего размера и удлинители, чтобы избежать срыва граней.

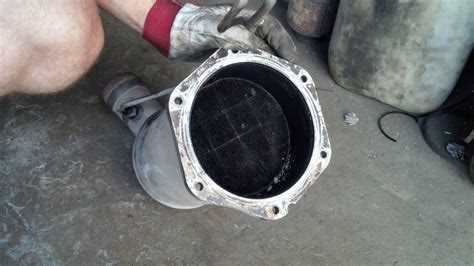

После ослабления креплений фильтр аккуратно снимается с резонатора или катализатора. Важно удерживать фильтр при снятии, так как он может быть тяжёлым. Падение может повредить другие элементы системы.
Если демонтаж производится с целью замены на пламегаситель или прямоточный участок, то перед установкой необходимо очистить посадочные поверхности и убедиться в герметичности соединений. Также желательно установить обманку для датчика дифференциального давления или перепрошить ЭБУ, чтобы избежать ошибок по выхлопной системе.
Что нужно изменить в прошивке ЭБУ после удаления фильтра
Второй этап – отключение всех стратегий регенерации. В стандартной прошивке ЭБУ предусмотрены активные и пассивные циклы очистки сажевого фильтра. Если оставить их активными, ЭБУ будет пытаться выполнять регенерацию, что приведёт к повышенному расходу топлива и возможному перегреву турбины. Эти алгоритмы должны быть удалены или обнулены через редактирование бинарного файла прошивки.
Также необходимо обнулить накопитель сажи и отключить контроль времени между регенерациями. Некоторые блоки управления (например, Bosch EDC16 или EDC17) используют внутренние счётчики, которые нужно принудительно сбросить, иначе ЭБУ может перейти в аварийный режим.
Особое внимание следует уделить адаптации калибровок, связанных с управлением впрыском в режимах, ранее использовавшихся для регенерации. Их корректировка требуется для того, чтобы не возникали повышенные циклы впрыска или нестабильная работа двигателя на холостом ходу.
Все изменения вносятся с помощью специализированного ПО – таких как WinOLS, ECM Titanium, BitEdit или аналогов, в зависимости от марки и модели ЭБУ. Для надёжности рекомендуется сохранять исходную прошивку и проводить модификацию только после полной расшифровки всех используемых карт и логики работы блока.
Без внесения этих изменений после удаления DPF возможно появление ошибок P2002, P242F, P244A и других, которые сопровождаются снижением мощности и повышенным расходом. Поэтому корректная программная доработка ЭБУ обязательна для стабильной работы двигателя после удаления фильтра.
Как избежать ошибок и предупреждений на панели приборов
После удаления сажевого фильтра важно корректно отключить связанные с ним функции в электронном блоке управления (ЭБУ), иначе на панели приборов появятся ошибки, такие как «Check Engine», предупреждение о неисправности системы рециркуляции выхлопных газов или превышении давления в системе выпуска.
Чтобы исключить появление предупреждений, необходимо выполнить следующие действия:
- Отключить контроль дифференциального давления на сажевом фильтре. Это реализуется через удаление или перепрограммирование логики, связанной с датчиком давления DPF.
- Отключить цикл регенерации. Иначе ЭБУ будет пытаться инициировать прожиг фильтра, которого уже нет, что приведёт к ошибкам.
- Удалить DTC-коды, связанные с системой DPF. Например, P2002, P242F, P2463 и другие. Это делается вручную при редактировании прошивки или с помощью специализированных решений (DPF-off модулей).
- Изменить карту калибровок, отвечающих за диагностику температуры и давления в выхлопной системе, чтобы блок управления не воспринимал отсутствие датчиков как неисправность.
Также необходимо проверить следующие аспекты:
- Отключить физически или логически датчики температуры до и после фильтра, если они не используются. В противном случае возможны ошибки P0546, P2471 и аналогичные.
- Проверить контроль впрыска топлива для регенерации – его отключение предотвратит попытки впрыска топлива в отсутствующий DPF.
- Сделать сброс адаптаций и провести инициализацию после программных изменений. Это требуется для корректной работы всех модификаций.
Рекомендуется использовать оригинальное диагностическое оборудование или сертифицированные программы (например, WinOLS, BitBox, KESS, KTAG) для работы с прошивкой. Некорректное вмешательство может привести не только к ошибкам на панели, но и к аварийному режиму работы двигателя.
Чем заменить удалённый сажевый фильтр при необходимости
Удалённый сажевый фильтр требуется компенсировать для соблюдения экологических норм и корректной работы двигателя. Вариантами замены могут стать металлические пламегасители или нейтрализаторы, предназначенные для улавливания части твёрдых частиц и снижения уровня шума выхлопа.
Пламегаситель – это простой и долговечный элемент, который монтируется вместо фильтра. Он снижает сопротивление выхлопа и не создаёт программных ошибок ЭБУ. Однако он не обеспечивает полноценной очистки выхлопных газов, поэтому применяется преимущественно на транспортных средствах вне зоны экологического контроля.
Нейтрализатор (каталитический конвертер) может использоваться как часть комплекса очистки, особенно если автомобиль оснащён системой ЕГР или аддитивным дозированием. Такие устройства частично уменьшают концентрацию вредных веществ, включая частицы, но требуют точной настройки и контроля состояния.
Ещё один вариант – установка электронного симулятора сажевого фильтра (обманки), который позволяет ЭБУ корректно работать без ошибок. Он не влияет на физическую очистку выхлопа, но совместно с пламегасителем снижает вероятность поломок и предупреждений.
При выборе замены стоит учитывать требования законодательства региона, особенности автомобиля и предназначение машины. Для сохранения ресурса двигателя и предотвращения ошибок программного обеспечения рекомендуется использовать сертифицированные компоненты и выполнять точную настройку после установки.
Какие последствия возможны при удалении DPF без регистрации изменений
Удаление сажевого фильтра без официальной регистрации приводит к некорректной работе системы диагностики двигателя. В ЭБУ сохраняются ошибки по системе очистки отработавших газов, что вызывает постоянное появление кодов неисправностей и загорание индикатора Check Engine.
Из-за отсутствия обновленной прошивки ЭБУ продолжит подавать команды на регенерацию фильтра, что приведет к перерасходу топлива и возможному повреждению выпускной системы. Кроме того, мотор может работать с повышенным уровнем выбросов, что противоречит экологическим нормам.
На техническом осмотре и при проверках эмиссии автомобилей без зарегистрированных изменений возможен отказ в прохождении контроля. Это может стать причиной административных штрафов или запрета эксплуатации транспортного средства.
Без регистрации модификаций также не гарантируется стабильность работы двигателя: возможны сбои в подаче топлива, ухудшение динамики, снижение ресурса турбокомпрессора и клапанов EGR.
Для минимизации рисков после удаления DPF необходимо перепрограммировать ЭБУ с корректным отключением функций фильтра и оформить соответствующие документы, подтверждающие изменения. Это снизит вероятность ошибок и обеспечит юридическую защиту владельцу.
Вопрос-ответ:
Какие технические последствия могут возникнуть после удаления сажевого фильтра на дизельном двигателе?
Удаление сажевого фильтра влияет на работу двигателя и системы выпуска отработавших газов. Во-первых, изменяется давление в выпускной системе, что может привести к сбоям в работе турбокомпрессора и датчиков давления. Во-вторых, повышается выброс твёрдых частиц и других загрязнителей, что нарушает экологические нормы. Кроме того, без корректировки программного обеспечения блока управления двигателем возможны ошибки, снижение мощности и повышение расхода топлива.
Нужно ли вносить изменения в программное обеспечение автомобиля после удаления сажевого фильтра?
Да, для корректной работы двигателя после удаления фильтра требуется перепрограммирование блока управления. В стандартной прошивке система контролирует работу сажевого фильтра и реагирует на его отсутствие ошибками и предупреждениями. Обновление ПО исключает эти сигналы, корректирует алгоритмы подачи топлива и управления регенерацией, предотвращая некорректную работу двигателя и возможные поломки.
Как безопасно выполнить демонтаж сажевого фильтра без повреждений деталей выхлопной системы?
Для снятия фильтра необходимо сначала охладить двигатель и выхлопную систему. Затем отсоединить соответствующие крепления и датчики, чтобы избежать повреждений. Используются специальные инструменты для аккуратного отделения фильтра от трубы, чтобы не деформировать соединения. При необходимости место соединения очищается от нагара и коррозии. После демонтажа важно проверить состояние остальных элементов и при необходимости заменить уплотнители и крепеж.
Какие риски несёт удаление сажевого фильтра с точки зрения законодательства и эксплуатации?
Удаление фильтра официально запрещено в большинстве стран, так как ухудшает экологические показатели и нарушает требования по выбросам. Это может привести к штрафам при проверках, а также отказу в прохождении техосмотра. С точки зрения эксплуатации, отсутствие фильтра увеличивает количество сажи в системе, что негативно влияет на катализатор и другие компоненты, ускоряя их износ и приводя к поломкам.
Чем можно заменить сажевый фильтр при необходимости сохранить экологические нормы?
Вместо полного удаления фильтра существуют решения, например, установка специализированных промывочных катализаторов или систем дополнительной фильтрации, которые снижают уровень твёрдых частиц без нарушения работы двигателя. Также можно заменить засорённый фильтр на новый оригинальный или сертифицированный аналог. Такой подход сохраняет соответствие нормам и защищает систему выпуска от преждевременного износа.
Какие основные этапы процедуры удаления сажевого фильтра с дизельного двигателя?
Удаление сажевого фильтра включает несколько ключевых шагов. Сначала нужно подготовить автомобиль, отключив аккумулятор и обеспечив доступ к выхлопной системе. Далее производится демонтаж корпуса фильтра — для этого часто требуется специнструмент и подъемник. После снятия фильтра важно проверить состояние труб и датчиков, чтобы при необходимости заменить или перепрошить электронный блок управления. Заключительный этап — установка заглушки или пламегасителя на место фильтра и проверка работы двигателя на отсутствие ошибок.
Какие последствия могут возникнуть для двигателя и экологии после удаления сажевого фильтра?
Удаление сажевого фильтра изменяет работу системы очистки выхлопных газов, что может привести к увеличению выбросов сажи и других вредных веществ. Это негативно влияет на окружающую среду и может привести к проблемам с прохождением техосмотра или штрафам. Для двигателя последствия зависят от качества перепрошивки блока управления: если прошивка выполнена некорректно, возможны ошибки в работе мотора, ухудшение тяги или повышение расхода топлива. Важно учитывать эти моменты при принятии решения.
