Отсутствие маркировки на динамике не означает невозможность определить его мощность. Существуют практические методы, основанные на измерениях и сопоставлении параметров. Один из основных подходов – анализ физических характеристик излучателя: массы диффузора, размеров звуковой катушки и диаметра магнита.
Для оценки допустимой мощности полезно измерить сопротивление катушки мультиметром. Полученное значение, как правило, составляет от 2 до 16 Ом и может использоваться для расчёта предполагаемой мощности в паре с анализом допустимого тока. Например, если сопротивление катушки составляет 8 Ом, а проводник выдерживает ток до 2 А, безопасная мощность подачи составит около 32 Вт (по формуле P = I²R).
Дополнительный способ – тестирование при подаче сигнала известной мощности с помощью усилителя и наблюдение за появлением искажений. При достижении предельной громкости без перегрева и дребезга можно зафиксировать примерный уровень мощности, который выдерживает динамик без повреждений. Такой способ требует внимательности и кратковременной подачи сигнала, чтобы не повредить устройство в случае ошибки.
Если динамик был демонтирован из устройства (например, из старого телевизора, радио или акустической системы), полезно идентифицировать модель устройства и найти его технические характеристики. Это позволит установить типовую мощность динамика без прямых измерений.

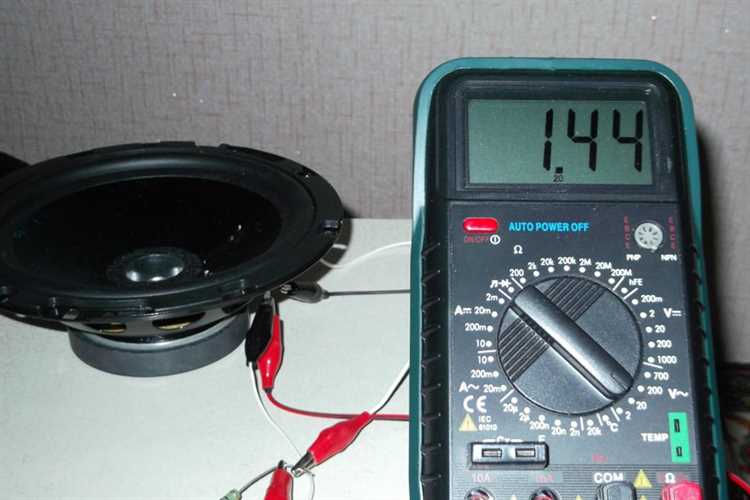

Как измерить сопротивление катушки мультиметром
Для получения данных о сопротивлении звуковой катушки понадобится цифровой мультиметр с режимом измерения сопротивления (омметр). Показания позволят приблизительно оценить номинальную мощность динамика и определить его совместимость с усилителем.
- Отключите динамик от усилителя или кроссовера, чтобы исключить влияние других компонентов цепи.
- Установите мультиметр в режим измерения сопротивления (обычно обозначается символом «Ω»), выбрав предел до 200 Ом.
- Подождите 1–2 секунды, пока показания стабилизируются. Запишите полученное значение.
Измеренное сопротивление будет немного ниже номинального импеданса. Например:
- 4-омный динамик покажет около 3,2–3,8 Ом;
- 8-омный – в пределах 6–7 Ом;
- 16-омный – около 12–14 Ом.
Если значение стремится к бесконечности или 0, катушка повреждена (обрыв или короткое замыкание). Это делает дальнейшие расчёты мощности бессмысленными до устранения неисправности.
Расчет примерной мощности по сопротивлению и диаметру катушки
Для предварительной оценки мощности динамика можно использовать сочетание сопротивления звуковой катушки и её геометрических параметров, особенно внутреннего диаметра. Эти значения позволяют прикинуть тепловую и механическую допустимую нагрузку.
Начните с измерения сопротивления катушки мультиметром в режиме омметра. Значение, как правило, составляет от 3,5 до 7 Ом для большинства автомобильных и бытовых динамиков. При этом номинальное сопротивление (impedance) обычно округляется до 4, 6 или 8 Ом.
Измерьте внутренний диаметр катушки. Для этого требуется разобрать динамик или использовать эндоскопический зонд. Диаметр катушки напрямую влияет на её способность рассеивать тепло: чем больше площадь, тем выше допустимая мощность.
Приблизительно можно использовать следующую зависимость: катушка диаметром 25 мм с сопротивлением 4 Ом соответствует мощности около 20–30 Вт, 38 мм – 50–70 Вт, 50 мм – 80–120 Вт, 75 мм – 150–250 Вт. Эти значения ориентировочные и зависят от конструкции, качества намотки и системы охлаждения.
Если катушка имеет диаметр 50 мм и сопротивление 6 Ом, логично предположить, что мощность динамика находится в диапазоне 100–120 Вт. При этом важно учитывать: речь идет о номинальной мощности, которую катушка способна выдерживать длительно без перегрева.
Результаты расчета желательно сверять с наблюдаемыми признаками – размер магнитной системы, масса подвижной части, диаметр диффузора. Несоответствие может указывать на то, что динамик рассчитан на кратковременные перегрузки (например, в сабвуферах).
Определение мощности по размерам магнита и диффузора
Размер магнита напрямую влияет на устойчивость динамика к перегрузкам и его тепловую мощность. Магниты диаметром менее 70 мм чаще встречаются в низкомощных динамиках (до 20 Вт). При размере около 90–100 мм можно говорить о мощности в пределах 30–60 Вт. Крупные магниты диаметром от 120 мм используются в динамиках на 80–150 Вт и выше.
Форма магнита также имеет значение. Плоские тонкие магниты характерны для бюджетных моделей, в то время как высокие и массивные – признак динамиков, рассчитанных на долговременную работу при высоких нагрузках. Следует учитывать и материал магнита: ферритовые обладают меньшей плотностью потока, чем неодимовые, при равных габаритах.
Диаметр диффузора определяет площадь, на которую передаётся энергия от катушки. При одинаковой подводимой мощности, диффузор большего диаметра снижает уровень искажений. Примерные ориентиры: диффузоры 100 мм – мощность до 20–25 Вт, 130 мм – до 40 Вт, 165 мм – до 60 Вт, 200 мм и выше – свыше 70 Вт.
При оценке необходимо учитывать совокупность параметров. Диффузор большого диаметра в сочетании с малым магнитом не указывает на высокую мощность. Аналогично, мощный магнит с маленьким диффузором ограничит звуковое давление. Надёжность конструкции также подскажет реальную мощность: усиленная корзина, вентиляция подвижной системы и термостойкие материалы – признаки динамика, рассчитанного на мощность 100 Вт и более.
Использование генератора сигнала и осциллографа для оценки мощности
Для приблизительной оценки мощности динамика можно использовать генератор сигнала и осциллограф. Методика основана на регистрации предельных значений амплитуды сигнала до появления искажений в звуке или форме волны.
Последовательность действий:
- Подключите генератор сигнала к усилителю, а выход усилителя – к динамику.
- Подключите осциллограф параллельно клеммам динамика, соблюдая полярность.
- Выберите синусоидальный сигнал частотой 1 кГц – это стандартная частота для тестов.
- Медленно увеличивайте амплитуду сигнала, одновременно наблюдая форму волны на осциллографе и прислушиваясь к звуку динамика.
- Как только начнут проявляться искажения (клиповая форма волны или хрипы), зафиксируйте амплитуду напряжения на осциллографе.
Для расчета мощности используйте формулу:
- P = U² / R, где:
- P – мощность в ваттах
- U – амплитудное напряжение сигнала (в Вольтах), измеренное на осциллографе
- R – сопротивление катушки динамика (в Омах)
Если осциллограф показывает пиковое напряжение, для RMS-значения (действующего) примените коэффициент: URMS = Upeak × 0.707. Используйте именно RMS для корректного расчета мощности.
Полученное значение укажет на верхний предел мощности, которую динамик способен выдержать кратковременно. Для оценки длительной мощности уменьшите результат в 1.5–2 раза – это снизит риск перегрева катушки при реальной эксплуатации.
Проверка по аналогичным моделям и внешнему виду
Сравнение динамика с аналогичными моделями – эффективный способ приблизительно оценить его мощность. Необходимо подобрать визуально схожие устройства того же типоразмера и конструкции. Обращать внимание следует на диаметр диффузора, глубину корзины, форму подвеса, тип магнитной системы и конструкцию звуковой катушки. Эти параметры часто повторяются у моделей с близкими характеристиками.
Если известен производитель, поиск схожих моделей в каталогах или на форумах энтузиастов акустики может дать полезную информацию. Следует сопоставлять не только визуальные признаки, но и технические детали, указанные в описаниях: номинальную мощность (RMS), импеданс, материал диффузора и массу подвижной системы. Совпадение нескольких параметров с моделью, имеющей известную спецификацию, позволяет сделать обоснованное предположение о мощности.
Важно учитывать, что внешнее сходство не всегда гарантирует идентичные характеристики. Некоторые производители используют одинаковые корзины и магниты для разных серий с различной мощностью. Поэтому целесообразно искать не просто похожий корпус, а конкретные модели с аналогичной конструкцией катушки и магнитной системы.
Визуальные признаки, характерные для мощных динамиков: увеличенный диаметр магнита (более 100 мм), двойной феррит или феррит-неодимовая система, толстая катушка с многослойной намоткой, широкая и глубокая подвеска, массивная корзина из литого алюминия. При наличии хотя бы нескольких таких признаков можно предположить мощность от 100 до 300 Вт RMS. Более компактные динамики с простыми стальными корзинами, тонкими катушками и небольшими магнитами обычно рассчитаны на 20–60 Вт.
Определение допустимой мощности по уровню искажений на слух
Для оценки допустимой мощности без маркировки можно использовать субъективный метод – прослушивание и фиксация момента появления искажений звука. Это требует генератора синусоидального сигнала (например, приложения на смартфоне) и усилителя с регулировкой уровня сигнала.
Подключите динамик к усилителю через частотный фильтр, если он предназначен для работы в определённом диапазоне (например, только высокочастотный). Постепенно увеличивайте громкость при подаче сигнала 1 кГц – этот диапазон особенно чувствителен к искажениям.
Допустимая мощность соответствует уровню, при котором звук остаётся чистым. Как только появляются признаки искажений (дребезг, жёсткость, резкость, изменение тембра), мощность приближается к пределу. Далее повышать громкость нельзя – наступает перегрузка.
На практике для широкополосного 4-дюймового динамика начальные искажения слышны при подаче около 3–5 Вт, а для 6–8-дюймовых – в диапазоне 10–20 Вт. Это условные оценки, точные значения зависят от конструкции и чувствительности.
При работе с высокочастотными головками искажения проявляются особенно быстро, поэтому контроль слухом здесь особенно важен. Если при минимальной мощности слышен «песок» или резкие призвуки, это свидетельствует о недопустимой подаче.
Оценку следует проводить в помещении с минимальными отражениями и без постороннего шума. Желательно делать короткие импульсные включения сигнала, чтобы избежать перегрева катушки и необратимых повреждений.
Оценка мощности по мощности подключаемого усилителя
Если известна выходная мощность усилителя, к которому подключался динамик, можно приблизительно определить, какую нагрузку выдерживал динамик без повреждений. При этом важно учитывать номинальную мощность усилителя на соответствующем сопротивлении (обычно 4 или 8 Ом) и режим его работы – при наличии клиппинга динамик мог перегреться даже при мощности ниже номинала.
Допустим, усилитель выдаёт 50 Вт на 8 Ом. Если при длительной работе на средней громкости и без искажений динамик не перегревался и не искажал звук, можно предположить, что его номинальная мощность составляет не менее 30–40 Вт. Если усилитель использовался в пиковом режиме (например, при прослушивании на максимальной громкости), а динамик не выходил из строя, его допустимая мощность могла достигать уровня самого усилителя.
Важно избегать оценки мощности динамика только по кратковременному подключению к усилителю. Краткие сигналы с высокими пиками не дают объективной информации, поскольку тепловая нагрузка при этом минимальна. Надёжнее ориентироваться на устойчивую работу динамика в течение хотя бы 15–30 минут с мощностью, близкой к номинальной выходной мощности усилителя.
При наличии регулятора громкости на усилителе можно постепенно увеличивать уровень сигнала, отслеживая момент появления слышимых искажений или перегрева диффузора. При отсутствии проблем при подаче 70–80% мощности усилителя можно говорить о схожем уровне допустимой мощности динамика, с учётом запаса прочности.
Вопрос-ответ:
Можно ли точно определить мощность динамика, если на нём отсутствует маркировка?
Точно определить номинальную мощность без заводских данных невозможно. Однако можно оценить её ориентировочно по совокупности признаков: сопротивление катушки, диаметр звуковой катушки, размеры магнита, материал диффузора, уровень искажений при прослушивании, а также по реакции динамика на разные уровни входного сигнала. Эти методы не дают точного значения, но позволяют установить безопасный рабочий диапазон.
Как измерить сопротивление катушки, и зачем это нужно?
Сопротивление измеряется мультиметром в режиме измерения сопротивления (омметра). Щупы подключаются к выводам динамика, и на дисплее отобразится сопротивление, обычно в диапазоне 3–15 Ом. Эти данные позволяют оценить, какой усилитель подходит по импедансу, и в сочетании с другими параметрами — примерно оценить мощность динамика. Например, катушка на 8 Ом чаще встречается в акустике средней мощности.
Имеет ли значение размер магнита для оценки мощности динамика?
Да, косвенно имеет. Большой и тяжёлый магнит чаще встречается у более мощных динамиков, так как требуется сильное магнитное поле для перемещения тяжёлого диффузора с высокой амплитудой. Тем не менее, сам по себе размер магнита не даёт точного значения мощности — он должен анализироваться в контексте других характеристик.
Можно ли использовать генератор и осциллограф для оценки допустимой мощности?
Да, это один из наиболее точных методов в бытовых условиях. Генератор подаёт синусоидальный сигнал нужной частоты, а с помощью осциллографа отслеживается форма сигнала и его искажения. Когда появляются значительные нелинейные искажения (клиппинг, срыв симметрии), это может означать приближение к предельной мощности динамика. Такой способ требует осторожности, чтобы не повредить катушку.
Если подключить неизвестный динамик к усилителю — есть риск его сжечь?
Риск есть, особенно если усилитель способен выдавать мощность выше предполагаемой номинальной мощности динамика. Чтобы этого избежать, следует начинать с минимальной громкости, постепенно увеличивая уровень сигнала и контролируя искажения на слух. Если при небольшой громкости слышны хрипы или дребезг — это признак перегрузки. Также стоит избегать длительного воспроизведения на высокой громкости без проверки нагрева катушки.
