Электроусилитель руля (ЭУР), устанавливаемый на различные модификации Нивы, включая модели LADA 4×4 и Niva Travel, представляет собой систему, использующую электрический двигатель и блок управления для снижения усилий, необходимых для поворота рулевого колеса. В отличие от гидроусилителей, ЭУР работает без гидравлической жидкости и насосов, что упрощает конструкцию и снижает нагрузку на двигатель.
Основной элемент электроусилителя – электродвигатель, установленный на рулевом валу или рулевой колонке. При повороте руля датчики фиксируют направление и скорость вращения, после чего блок управления подает сигнал на двигатель. В зависимости от ситуации, он усиливает или снижает момент на рулевом валу, обеспечивая адаптивную помощь водителю. Управление осуществляется на основе алгоритма, учитывающего скорость автомобиля, угол поворота и сопротивление рулевого механизма.
На практике это означает более точное и стабильное рулевое управление при различных режимах движения: на высокой скорости ЭУР минимизирует вмешательство, обеспечивая точность и устойчивость, а при парковке или движении на малой скорости – увеличивает помощь, облегчая маневры. Это особенно актуально для Нивы, эксплуатируемой в условиях бездорожья, где рулевое усилие может быть значительно выше стандартного.
Для корректной работы электроусилителя важна исправность датчиков положения руля и скорости, надежное соединение с аккумулятором и стабильное напряжение в бортовой сети. При появлении ошибок ЭУР переходит в аварийный режим, сохраняя возможность ручного управления, но с повышенной нагрузкой. Рекомендуется регулярно диагностировать систему через OBD-интерфейс с использованием совместимого сканера, чтобы отслеживать коды неисправностей и контролировать параметры работы блока управления.
Где установлен электроусилитель и как он подключён к рулевому механизму
На Ниве электроусилитель руля (ЭУР) монтируется непосредственно на рулевой колонке, в подкапотном пространстве, между рулевым валом и рулевым механизмом. Конструкция устройства включает электродвигатель с управляющим блоком, редуктор и датчики усилия, встроенные в корпус.
Электродвигатель установлен в горизонтальной плоскости параллельно валу и соединён с ним через зубчатую передачу, обеспечивающую передачу крутящего момента. Управляющий блок получает сигналы от датчика усилия, встроенного в рулевой вал, и регулирует работу двигателя в зависимости от степени сопротивления на руле.
Соединение с рулевым механизмом осуществляется посредством карданного вала и шлицевых соединений. Электроусилитель вставлен в разрыв рулевого вала: верхняя часть соединена с рулём, нижняя – с входным валом рейки. Вся система крепится к кузову через специальные кронштейны, гасящие вибрации.
При установке или замене ЭУР необходимо строго соблюдать угловое положение шлицевого соединения и крутящий момент затяжки крепёжных элементов. Нарушение угла установки приводит к искажению данных с датчика усилия, что влияет на точность и эффективность работы усилителя.
Как электроусилитель получает и обрабатывает сигналы от датчиков
Электроусилитель руля (ЭУР) на Ниве получает управляющие сигналы от двух основных датчиков: датчика угла поворота рулевого вала и датчика момента, который фиксирует приложенное усилие на рулевом колесе. Эти датчики встроены в модуль рулевого управления и работают в режиме реального времени.
Датчик угла поворота определяет направление и скорость вращения рулевого колеса. Он представляет собой многоканальный оптический или магниторезистивный элемент, позволяющий точно считывать положение рулевого вала. Этот сигнал необходим для определения направления помощи: влево или вправо.
Датчик крутящего момента измеряет силу, приложенную водителем. Он выполнен на основе торсионной штанги, деформация которой преобразуется в электрический сигнал. Чем выше усилие, тем большее значение крутящего момента фиксируется системой. Это значение используется для расчёта необходимой степени помощи.
Сигналы с обоих датчиков поступают на электронный блок управления ЭУР. Контроллер анализирует их, а также сопоставляет с данными от других систем автомобиля – например, скорости движения (если подключен соответствующий датчик). На основании этих данных ЭБУ определяет оптимальный ток, подаваемый на электромотор усилителя.
Управляющий ток регулируется с помощью широтно-импульсной модуляции (ШИМ), что позволяет плавно изменять усилие на руле в зависимости от условий движения и маневра. Электромотор передаёт момент на рулевой вал через редуктор, обеспечивая необходимую помощь водителю в повороте колёс.
Для корректной работы системы критична точная синхронизация датчиков и отсутствие электрических помех. При сбоях в сигнале ЭУР автоматически переходит в аварийный режим или отключается, сохраняя возможность управления автомобилем без усилителя.
Какие типы электроусилителей применяются на разных моделях Нивы
На автомобилях семейства Нива (включая ВАЗ-2121, ВАЗ-2131, LADA 4×4 и LADA Niva Travel) применяются два основных типа электроусилителей рулевого управления: электромеханический колонковый и электромеханический реечный. Их выбор зависит от модификации, года выпуска и уровня оснащения.

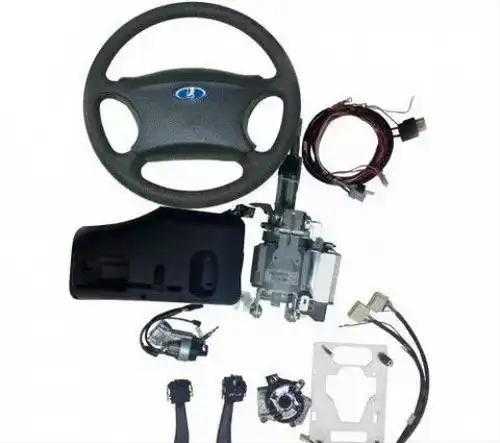

На базовых версиях LADA 4×4, выпускавшихся до 2020 года, электроусилитель не устанавливался с завода. Владельцы часто прибегают к установке колонкового ЭУР, монтируемого непосредственно на рулевую колонку. Такой усилитель получает усилие от встроенного электродвигателя через редуктор и передаёт его напрямую на рулевой вал. Он компактен, не требует доработок рулевого механизма и адаптирован под штатную электросеть автомобиля.
На моделях LADA Niva Travel с 2021 года используется серийно устанавливаемый электроусилитель колонкового типа с интегрированным блоком управления. Эта система отличается повышенной надёжностью, автоматической адаптацией к скорости движения и наличием самодиагностики. Производителем усилителя выступает компания «Автоэлектроника», а вся система работает по CAN-шине, обеспечивая синхронизацию с другими модулями авто.
Реечный электроусилитель на Нивах не применяется с завода, так как требует серьёзной переделки рулевого механизма и конструкции подвески. Однако в ряде тюнинг-проектов устанавливаются универсальные реечные ЭУР от иномарок (например, от Opel или Renault), в том числе с внешним блоком управления. Такие доработки требуют перенастройки передней подвески и усиления силовых элементов кузова, что не рекомендовано для повседневной эксплуатации.
Для самостоятельной установки электроусилителя на классические Нивы оптимальным выбором остаются колонковые системы с ручной или автоматической регулировкой усилия. При выборе модели усилителя важно учитывать совместимость с рулевой колонкой, напряжение бортовой сети (12 В), а также наличие встроенного контроллера или необходимость отдельного блока управления.
Роль блока управления в работе электроусилителя
Блок управления электроусилителем руля (ЭУР) на Ниве играет ключевую роль в обеспечении точного и безопасного функционирования всей системы. Он анализирует входящие сигналы от датчиков крутящего момента и скорости автомобиля, а затем формирует управляющее воздействие на электродвигатель усилителя. Принцип работы основан на быстром реагировании на изменения усилия, прикладываемого водителем к рулевому колесу.
На практике блок управления выполняет три основные задачи: обработку сигналов с датчиков, расчёт необходимого уровня поддержки от электродвигателя и контроль за безопасностью работы системы. Например, при высокой скорости блок снижает степень усиления, чтобы исключить излишнюю чувствительность рулевого управления. При парковке, напротив, усилие увеличивается для облегчения поворота колёс.
Программное обеспечение блока управления содержит адаптивные алгоритмы, учитывающие угловую скорость вращения рулевого вала, продольное и поперечное ускорение автомобиля. Это позволяет системе динамически адаптироваться к условиям движения. Также реализованы функции самодиагностики, фиксирующие ошибки в работе датчиков или мотора и передающие их в память ЭБУ с кодами неисправностей.
Для стабильной работы блока управления требуется качественное электропитание. Напряжение ниже 11 В или скачки выше 15 В могут вызывать нестабильную работу усилителя. Рекомендуется регулярно проверять контакты массы и состояние предохранителей. При модернизации системы (например, установке ЭУР от других моделей) необходимо учитывать совместимость блока управления с конкретным датчиком момента и мотор-редуктором.
Замена или перепрошивка блока управления допускается только с использованием диагностического оборудования, поддерживающего протоколы работы с ЭУР ВАЗ. Самовольное вмешательство в программное обеспечение может привести к некорректной работе усилителя и снижению безопасности управления автомобилем.

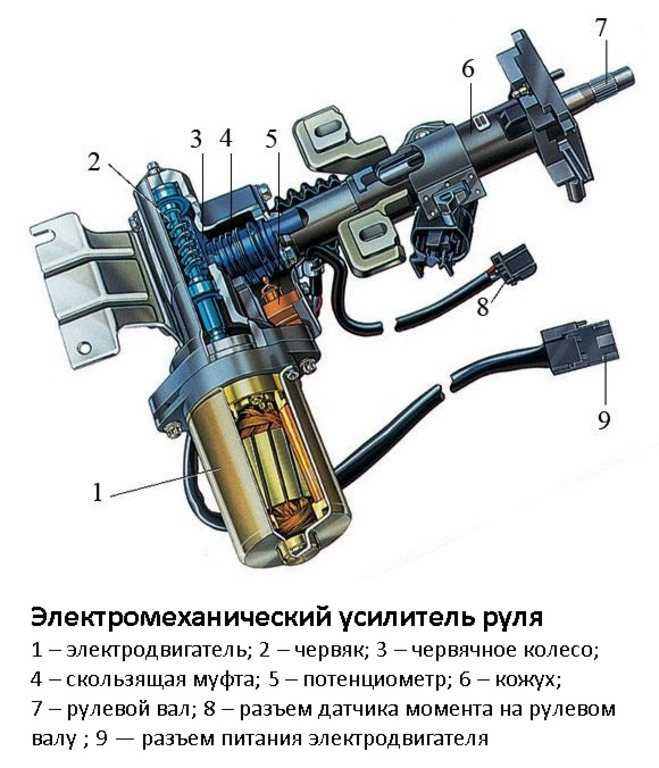

Что происходит внутри электродвигателя при повороте руля
Электродвигатель электроусилителя запускается только при получении управляющего сигнала от блока управления, связанного с датчиками крутящего момента и скорости движения. В момент поворота руля происходит следующее:
- Датчик момента фиксирует усилие, приложенное к рулевому валу, и передаёт сигнал в блок управления.
- Блок управления анализирует полученные данные и формирует команду на активацию электродвигателя с заданными параметрами тока и направления вращения.
- На обмотки статора подаётся ток, формируя вращающееся магнитное поле, которое приводит в движение ротор двигателя.
- Ротор, вращаясь, создаёт дополнительное усилие, которое через редуктор или приводную муфту передаётся на рулевой механизм, снижая нагрузку на водителя.
- Скорость и направление вращения регулируются с высокой точностью благодаря встроенному контролю обратной связи по положению и току.
Особенность конструкции электродвигателя на Ниве – наличие системы охлаждения и датчиков температуры, предотвращающих перегрев при длительных манёврах. Управляющая логика ограничивает силу тока при достижении пороговых значений, защищая обмотки и электронику.
Для стабильной работы двигателя важно:
- Поддерживать исправность датчиков момента и скорости.
- Контролировать напряжение питания (обычно 12 В от бортовой сети).
- Избегать длительной работы с полностью вывернутыми колёсами, чтобы снизить термическую нагрузку на электродвигатель.
Таким образом, электродвигатель ЭУР на Ниве работает в тесной связке с датчиками и блоком управления, формируя точную и своевременную помощь водителю при каждом повороте руля.
Как изменяется работа усилителя в зависимости от скорости движения
В электроусилителе руля Нивы реализована адаптивная регулировка усилия, которая изменяется в зависимости от скорости автомобиля. При низких скоростях, например, до 20 км/ч, усилитель максимально снижает усилие на руле, обеспечивая легкость поворота для маневрирования в тесных условиях и при парковке.
По мере увеличения скорости выше 20 км/ч, блок управления постепенно уменьшает уровень усиления. При скорости свыше 60 км/ч усилитель практически отключается или минимально воздействует на рулевой механизм, чтобы обеспечить более точное и информативное управление, исключая избыточную чувствительность руля.
Датчик скорости автомобиля передаёт данные в блок управления, который через алгоритмы изменяет ток, подаваемый на электродвигатель усилителя. Это обеспечивает плавное и линейное снижение усилия, исключая резкие скачки, которые могут вызвать нестабильность управления.
Рекомендуется регулярно проверять корректность работы датчика скорости и блока управления, поскольку ошибки в этих компонентах могут привести к нарушению адаптации усилителя и ухудшению управляемости.
При эксплуатации Нивы в условиях частых маневров на малых скоростях полезно контролировать состояние электропитания усилителя, так как недостаточное напряжение может снизить эффективность работы системы именно в тех режимах, где требуется максимальное усиление.
Итогом такой системы является баланс между комфортом при низкой скорости и безопасностью на трассе, обеспечивая оптимальный уровень усилия на руле в зависимости от реальных условий движения.
Как распознать неисправности в системе электроусилителя
Основной признак неисправности электроусилителя – заметное увеличение усилия при повороте руля, особенно на малых скоростях. Если руль стал туже вращаться или появились резкие скачки сопротивления, это свидетельствует о проблемах с электродвигателем или блоком управления.
Отсутствие реакции электроусилителя при включении зажигания может указывать на обрыв питания или неисправность предохранителя в цепи усилителя. Следует проверить целостность проводки и исправность разъемов, особенно в местах соединения с датчиком момента усилия и электродвигателем.
Появление посторонних шумов – скрежета, треска или жужжания – во время работы руля указывает на износ подшипников, повреждение ротора электродвигателя или загрязнение системы. В таких случаях необходима диагностика электродвигателя и механических узлов.
Если электроусилитель срабатывает с задержкой или дергается, причиной может быть сбой в работе датчика момента усилия или блока управления. Для точного выявления неисправности рекомендуется использование диагностического сканера с доступом к кодам ошибок ЭУР.
Падение напряжения питания в системе или нестабильная работа при включении электроусилителя может указывать на проблемы с аккумулятором, генератором или реле включения усилителя. Важно проверить электрическую цепь питания и качество массы.
Регулярная проверка контактов и состояния проводки, а также визуальный осмотр электродвигателя и креплений помогут предотвратить многие неисправности. При первых признаках нестабильной работы электроусилителя следует проводить комплексную диагностику, чтобы избежать аварийных ситуаций на дороге.
Вопрос-ответ:
Как электроусилитель на Ниве получает данные о положении руля?
Система электроусилителя считывает угловое положение рулевого колеса с помощью датчика положения, который закреплён на рулевой колонке. Этот датчик преобразует механическое движение руля в электрический сигнал, передаваемый в блок управления электроусилителем. Таким образом, усилитель точно знает, насколько и в какую сторону поворачивается руль, что позволяет корректно регулировать усилие на рулевой вал.
Почему усилие на руле уменьшается при увеличении скорости движения автомобиля с электроусилителем?
При росте скорости электроусилитель уменьшает свою помощь, чтобы обеспечить более точное управление и избежать излишней чувствительности руля. Для этого блок управления получает сигнал о текущей скорости с помощью датчика и снижает ток на электродвигатель усилителя. Такая адаптация улучшает контроль на высоких скоростях и предотвращает чрезмерное усиление, которое может привести к нестабильности управления.
Что происходит внутри электродвигателя электроусилителя во время поворота руля?
Когда водитель поворачивает руль, блок управления посылает электрический ток на электродвигатель усилителя, который начинает вращаться в нужную сторону. Это вращение создаёт дополнительное усилие на рулевом валу, облегчая поворот. Внутри двигателя электрическая энергия преобразуется в механическую через взаимодействие магнитных полей ротора и статора, что обеспечивает необходимый крутящий момент для усиления рулевого управления.
Какие признаки указывают на неисправность электроусилителя на Ниве?
Основные признаки включают: резкое увеличение усилия при повороте руля, посторонние шумы или скрипы в районе рулевой колонки, периодическое отключение помощи усилителя, а также загорание контрольной лампы на панели приборов. Также возможны рывки или «залипания» руля. Если замечены такие симптомы, стоит проверить состояние электропитания, целостность проводки и работоспособность датчиков, а при необходимости – провести диагностику блока управления.
Как электроусилитель на Ниве подключён к рулевому механизму и как передаёт усилие?
Электроусилитель обычно интегрирован в рулевой механизм через рулевой вал или рейку. Электродвигатель установлен таким образом, чтобы оказывать дополнительное усилие на рулевой вал. При повороте руля датчики передают информацию в блок управления, который регулирует ток на электродвигатель. Механическая помощь создаётся именно за счёт вращения электродвигателя, что снижает нагрузку на водителя и обеспечивает более комфортное управление, особенно при низких скоростях или парковке.
