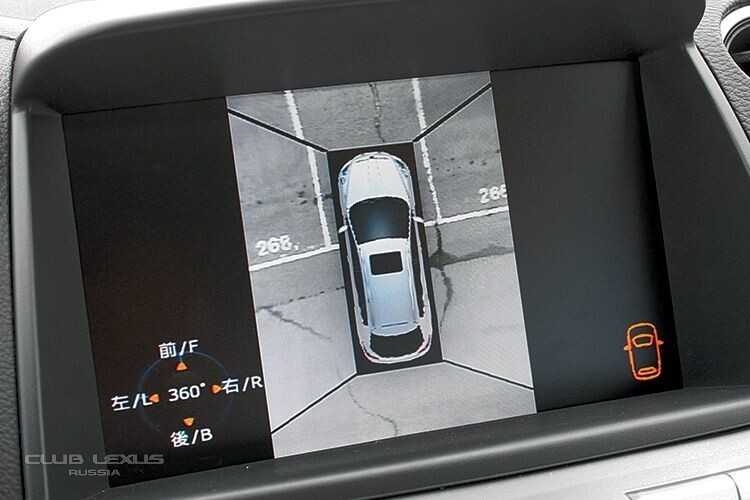

Камера кругового обзора формирует панорамное изображение пространства вокруг автомобиля, используя одновременно несколько широкоугольных камер. Обычно устанавливаются четыре камеры: в передней решётке радиатора, в корпусах наружных зеркал и в задней части автомобиля. Их изображения объединяются электронным блоком обработки, формируя единую виртуальную проекцию сверху, отображаемую на мультимедийном экране.
Каждая камера охватывает угол обзора 180° или чуть меньше. При наложении изображений с разных ракурсов устраняются дублирующие фрагменты и искажения, вызванные перспективой. Это позволяет получить целостное представление о положении автомобиля в узких проездах, при парковке и движении задним ходом.
Работа системы обеспечивается за счёт видеопроцессора, который калибруется на конкретную модель автомобиля. Его алгоритмы учитывают размеры кузова, расстояние между камерами и особенности оптики. Для повышения точности применяется коррекция искажений объектива, а также наложение графических линий, отображающих ширину машины и предполагаемую траекторию движения.
Система активируется автоматически при включении задней передачи или вручную с панели управления. В некоторых моделях предусмотрена адаптивная смена ракурса в зависимости от скорости и положения рулевого колеса. Это особенно полезно при движении в ограниченном пространстве, например, на парковках с высокой плотностью машин.
Эффективность кругового обзора напрямую зависит от калибровки, чистоты объективов и качества видеопроцессора. После ремонта кузова или замены камер требуется обязательная повторная настройка, иначе изображение может быть смещено или некорректно объединено.
Сколько камер используется в системе кругового обзора и где они устанавливаются
Система кругового обзора, реализуемая в современных автомобилях, как правило, использует четыре широкоугольные камеры. Каждая из них охватывает сектор в пределах 180 градусов, что позволяет обеспечить полный обзор пространства вокруг машины без «слепых зон».
Передняя камера устанавливается в центральной части переднего бампера или в решётке радиатора. Она отвечает за контроль пространства перед автомобилем, включая пешеходные переходы, бордюры и препятствия на парковке.
Задняя камера размещается возле зоны номерного знака или в крышке багажника. Помимо участия в круговом обзоре, она также используется в функции заднего хода, обеспечивая визуальный контроль при движении назад.
Боковые камеры устанавливаются в нижней части наружных зеркал заднего вида. Они фиксируют обстановку вдоль бортов, особенно полезны при маневрировании в узких местах и при движении вдоль бордюров.
Для корректной работы всех камер необходима их точная юстировка и калибровка. Даже незначительное смещение может привести к ошибкам в формировании панорамного изображения, поэтому любые вмешательства в систему должны проводиться с использованием специализированного оборудования.
Как формируется панорамное изображение из отдельных видеопотоков
Панорамное изображение в системе кругового обзора создаётся путём обработки видеосигналов, поступающих одновременно с четырёх камер, установленных по периметру автомобиля. Каждая камера охватывает угол обзора примерно 180°, что обеспечивает перекрытие соседних областей изображения. Это необходимо для точного совмещения границ.
После захвата видеопотоков сигнал поступает в центральный блок обработки – ECU (Electronic Control Unit), где происходит сшивка изображений. Основные этапы формирования панорамного вида включают:
- Коррекция искажений: Широкоугольные объективы создают значительные геометрические искажения, особенно на краях. Программная коррекция выравнивает изображение для обеспечения совпадения линий объектов между камерами.
- Приведение к общей проекции: Каждый видеопоток трансформируется в проекцию с видом сверху (top-view) с учётом угла установки и перспективы камеры.
- Калибровка: При установке выполняется точная калибровка положения камер относительно кузова, чтобы обеспечить синхронность и точность совмещения изображений. Часто применяется автоматизированная процедура с использованием контрольных мишеней.
- Сшивка и наложение: Перекрывающиеся участки сравниваются по цвету, яркости и геометрическим признакам. Алгоритмы объединяют эти области в единое изображение без видимых швов. При этом исключаются дублирующиеся объекты, например бордюры или колёса.
- Формирование интерфейса: Готовое изображение размещается в графическом интерфейсе автомобиля. Водителю отображается проекция вида сверху, часто с наложением 3D-модели автомобиля для ориентации в пространстве.
Качество итогового изображения напрямую зависит от точности калибровки, разрешения камер и мощности ECU. Для повышения точности на дорогах с низкой освещённостью современные системы используют HDR-обработку и адаптивную экспозицию.
Какие технологии используются для устранения искажений изображения
Вторым этапом является геометрическое выравнивание изображений. Поскольку камеры устанавливаются под разными углами, необходимо привести кадры к единой плоскости. Для этого используются алгоритмы перспективной трансформации с точным учетом углов установки и координат каждой камеры в пространстве. Все изображения приводятся к единой системе координат, что позволяет добиться бесшовного совмещения границ.
Также применяются технологии машинного зрения, включая обнаружение и сглаживание швов между изображениями. Алгоритмы накладывают маски с градиентным переходом и используют методы интеллектуального объединения, такие как Poisson blending или multi-band blending. Это исключает резкие перепады яркости и цветовые различия между кадрами, особенно в условиях сложного освещения.
Дополнительно система может использовать датчики IMU (гироскоп и акселерометр), чтобы динамически корректировать искажения при движении автомобиля. Полученные данные синхронизируются с видеопотоками, компенсируя крены и вибрации корпуса. Такой подход повышает стабильность изображения в реальном времени.
Калибровка всей системы выполняется при сборке автомобиля или в процессе обслуживания. Для точности применяется шахматная или круговая мишень, с помощью которой система определяет реальные искажения каждого модуля. Это позволяет минимизировать артефакты и добиться точного соответствия изображения окружающей обстановке.
Как работает программная сшивка изображений с разных камер
Каждая камера кругового обзора фиксирует изображение с определённого угла: передняя охватывает зону перед бампером, задняя – пространство за автомобилем, а боковые – области вдоль порогов. Эти изображения передаются в блок обработки, где начинается алгоритмическое выравнивание и сшивка.
На первом этапе выполняется калибровка: система определяет положение и ориентацию каждой камеры относительно кузова. Это необходимо для точного сопоставления границ обзоров. Калибровочные параметры сохраняются в памяти блока и используются при каждом запуске системы.
Затем изображения проходят геометрическую коррекцию – компенсируются искажения, вызванные широкоугольной оптикой (обычно FOV 180°). Это достигается с помощью матриц преобразования, привязанных к характеристикам линз и калибровочным данным.
После коррекции выполняется приведение всех изображений к общей системе координат, связанной с поверхностью под автомобилем. Для этого используется методика обратной перспективы (Inverse Perspective Mapping), позволяющая «спроецировать» каждый видеопоток на виртуальную плоскость.
На финальном этапе изображения объединяются в единую панораму. Алгоритм сшивки анализирует области перекрытия между потоками, устраняя границы с помощью фильтра сглаживания яркости и баланса белого. Приоритет в спорных зонах отдается той камере, у которой наименьший угол обзора по отношению к поверхности – это снижает вероятность артефактов.
Обновление панорамы происходит в реальном времени, с задержкой менее 50 мс. Это обеспечивает точную визуализацию обстановки при манёврах, особенно при парковке и движении в ограниченном пространстве.
Что происходит при включении заднего хода или поворотника
При активации задней передачи блок управления автомобиля автоматически переключает приоритет видеопотока на камеру заднего вида. Это сопровождается отключением панорамного режима и акцентом на область позади автомобиля. Изображение с задней камеры отображается на экране с наложенной траекторией движения, рассчитанной на основе положения рулевого колеса и угла поворота передних колес. Такие линии не статичны – они корректируются в режиме реального времени.
При включении левого или правого поворотника система кругового обзора перестраивает отображение, переключаясь на соответствующую боковую камеру. Это позволяет контролировать мертвые зоны при перестроении и маневрах на узких участках дороги. Некоторые системы дополнительно увеличивают изображение с выбранной стороны, чтобы обеспечить более детальный обзор близлежащих объектов.
Срабатывание поворотника или заднего хода также может сопровождаться активацией вспомогательных графических элементов – например, предупреждающих зон приближения к препятствию или пешеходу. Эти зоны формируются на основе данных с ультразвуковых или радарных датчиков парковки, синхронизированных с видеосистемой.
Для обеспечения быстрой реакции система использует предзагрузку видеопотоков со всех камер в оперативную память, что исключает задержку при переключении. Стабильная работа возможна только при корректной настройке калибровки всех камер и датчиков, поэтому после вмешательства в элементы системы (замена камеры, регулировка зеркал) рекомендуется провести повторную адаптацию в дилерском сервисе.
Как камера кругового обзора взаимодействует с парковочными ассистентами
Камера кругового обзора тесно интегрирована с ультразвуковыми и радарными парковочными сенсорами, формируя единую систему помощи при маневрировании. Видеоизображение с камер обрабатывается одновременно с данными от датчиков, что позволяет получать комбинированную визуализацию и точные предупреждения об объектах вблизи автомобиля.
Система приоритизирует зоны риска: если ультразвуковой датчик фиксирует препятствие на расстоянии менее 30 см, соответствующий участок изображения с камеры автоматически выделяется цветовой индикацией. Это снижает вероятность пропустить мелкие объекты, не попадающие в поле зрения водителя.
Скорость обновления изображения и сигналов от сенсоров синхронизирована, что критично при движении в стеснённых условиях. Например, при параллельной парковке включается автоматическая сегментация зоны рядом с бордюром, камера отображает траекторию колес, а ассистент измеряет свободное пространство с точностью до 1 см.
При активации автопарковки система использует данные с камер для корректировки угла поворота рулевого колеса. Это особенно важно в случае нестандартных условий: наклонная поверхность, несимметричное расположение препятствий, сужение пространства с одной стороны. Изображение в режиме реального времени уточняет расчёты, обеспечивая плавность манёвра.
На практике камера кругового обзора снижает количество ложных срабатываний парковочных ассистентов. Благодаря визуальной верификации водитель может отличить реальное препятствие от мелких помех, например, мокрых листьев или дорожных выступов, которые иногда ошибочно воспринимаются датчиками как опасность.
Для точной работы системы рекомендуется регулярно калибровать камеры и следить за чистотой объективов, особенно в зимний период. Загрязнение даже одной камеры снижает эффективность взаимодействия с ассистентами и может привести к некорректному отображению окружающей среды.
Какие датчики и модули участвуют в передаче и обработке сигнала
Система кругового обзора состоит из нескольких аппаратных и электронных компонентов, каждый из которых выполняет конкретную функцию при передаче и обработке видеосигнала. Ниже перечислены ключевые элементы, обеспечивающие слаженную работу всей системы.
- Камеры с широкоугольными объективами – устанавливаются по периметру автомобиля (передняя, задняя, боковые). Обеспечивают охват до 180° каждая и передают видеосигнал в реальном времени с разрешением не ниже 1280×720 пикселей. Используют цифровую шину передачи, чаще всего по интерфейсу LVDS (Low-Voltage Differential Signaling).
- Модуль видеослияния (Video Processing Unit) – центральный блок, объединяющий потоки с камер. Выполняет коррекцию искажений, геометрическое выравнивание изображения и формирование единой панорамы. Оснащён графическим процессором, поддерживающим работу с несколькими видеопотоками одновременно.
- CAN-шина – служит для обмена данными между видеомодулем, ЭБУ автомобиля и вспомогательными системами (например, парктрониками и системами стабилизации). Передаёт команды, связанные с включением поворотников, заднего хода, скоростью движения и углом поворота руля.
- Блок обработки CAN-сигналов – преобразует управляющие сигналы из CAN-шины в команды для видеомодуля, синхронизируя отображение на экране с действиями водителя.
- Ультразвуковые датчики – не входят в состав камер, но передают в общий блок расстояние до препятствий, что влияет на масштаб и отображение предупреждений на изображении. Устанавливаются в бамперах и работают совместно с видеомодулем через CAN или LIN-шину.
- ЭБУ камеры (Camera ECU) – локальный контроллер, обрабатывающий сигнал с конкретной камеры. Выполняет первичную обработку: коррекцию экспозиции, шумоподавление, настройку цветового баланса. Часто встроен непосредственно в корпус камеры.
- Модуль передачи сигнала на дисплей – отправляет итоговое изображение на головное устройство автомобиля через HDMI, LVDS или Ethernet AVB, в зависимости от архитектуры. Обеспечивает синхронизацию и минимальные задержки.
Все перечисленные модули работают в реальном времени и требуют точной калибровки. Нарушение синхронизации между ними может привести к смещению изображения или потере его целостности. При замене хотя бы одного элемента рекомендуется выполнять полную перекалибровку системы.
Как система реагирует на плохие погодные условия и загрязнение камер
Камеры кругового обзора в большинстве современных автомобилей оснащены широкоугольными объективами с фиксированным фокусом и не имеют функции автофокуса, поэтому любые загрязнения, капли воды или наледь непосредственно ухудшают качество изображения. В условиях дождя, снега или сильной запылённости система может отображать искажённую или частично заблокированную картинку, что снижает эффективность обзора и точность панорамного изображения.
Для частичной компенсации погодных факторов применяются программные алгоритмы фильтрации шума и повышения контрастности. Они позволяют выделить границы объектов даже при сниженной видимости, но полностью устранить эффект капель воды на линзе невозможно без физического вмешательства.
Некоторые системы дополнительно оснащаются подогревом камер, активируемым одновременно с обогревом заднего стекла. Это позволяет удалить конденсат или тонкий слой льда в течение 1–2 минут. В премиум-сегменте встречаются камеры с микроомывателями, подключёнными к системе омывателя фар. Они активируются автоматически при сильном загрязнении, определяемом программно по резкому падению четкости изображения.
Если камера загрязнена пылью, грязью или насекомыми, система не всегда способна самостоятельно определить проблему. На экране может отображаться искажённое изображение без предупреждений. Чтобы избежать ложной уверенности в корректной работе системы, рекомендуется регулярно проверять чистоту объективов вручную, особенно после движения по мокрой дороге или в снежную погоду.
Вопрос-ответ:
Как камера кругового обзора собирает изображение с разных сторон автомобиля?
Система объединяет видеопотоки, получаемые с нескольких камер, установленных вокруг автомобиля: обычно спереди, сзади и по бокам. Каждый модуль снимает свою часть окружения, затем специальный процессор обрабатывает и объединяет эти изображения в единую панораму, создавая эффект «птичьего полёта». Это позволяет водителю видеть все стороны машины на одном экране.
Почему изображение с камер иногда искажается и как с этим справляются?
Камеры с широкоугольными объективами создают специфические геометрические искажения, например, эффекты «рыбьего глаза». Для исправления этих искажений система применяет алгоритмы коррекции, которые преобразуют изображение так, чтобы объекты выглядели более естественно и пропорционально. Это облегчает оценку расстояний и предотвращает ошибочные восприятия препятствий.
Каким образом система реагирует на загрязнение или затуманивание камер?
Современные камеры оборудованы датчиками, отслеживающими качество изображения. Если на объективе появляется грязь, влага или снег, система может подать предупреждение водителю или автоматически включить функцию очистки — например, активировать омыватель. Некоторые автомобили используют программные фильтры для частичного улучшения видимости в условиях запотевания или слабой видимости.
Как происходит переключение между видами камеры при парковке и движении?
Система автоматически меняет отображаемый угол обзора в зависимости от текущих действий водителя. При включении задней передачи обычно активируется задняя камера с разметкой. При поворотах или маневрах могут показываться боковые камеры для контроля слепых зон. В некоторых моделях можно вручную выбрать любой угол обзора с помощью интерфейса на дисплее.
Какие технические компоненты обеспечивают работу камеры кругового обзора?
Основу составляют несколько камер с широкоугольными объективами, установленных по периметру автомобиля. Сигналы с них поступают на центральный процессор обработки видео, который выполняет сшивку и корректировку изображения. Для передачи данных используют высокоскоростные интерфейсы, а результат выводится на дисплей в салоне. Дополнительно в систему могут входить датчики освещения и температуры для адаптации изображения под условия эксплуатации.
Как камеры системы кругового обзора обеспечивают точное отображение окружающей обстановки автомобиля?
Система кругового обзора использует несколько камер, установленных вокруг автомобиля — обычно на переднем и заднем бамперах, а также под зеркалами. Каждая камера снимает изображение с широким углом обзора, часто с применением рыбий глаз, чтобы захватить как можно больше пространства. Полученные видеопотоки затем передаются в центральный блок обработки, где происходит программная корректировка и сшивка картинок в единую панораму. В результате водитель видит на экране цельную картину с обзором на 360 градусов, что значительно упрощает маневрирование и помогает избегать препятствий, не прибегая к постоянному повороту головы.
Какие факторы могут влиять на качество изображения камеры кругового обзора и как система с ними справляется?
На качество картинки влияют условия освещения, погодные явления и загрязнения объективов камер. Например, дождь, снег или грязь на линзах ухудшают видимость. Для минимизации этих проблем камеры оснащают защитными покрытиями и иногда подогревом, предотвращающим запотевание и обледенение. Кроме того, программное обеспечение корректирует яркость и контраст, адаптируясь к разным условиям. Если отдельные камеры временно теряют качество изображения, система может усилить использование других видеопотоков, сохраняя информативность общего обзора.
