Как удлинить usb кабель для web камеры

При подключении веб-камеры на расстоянии более 5 метров стандартные USB-кабели часто становятся источником сбоев: изображение прерывается, камера не распознаётся системой или полностью отключается. Причина – ограниченная длина передачи сигнала по шине USB без активного усиления. Для USB 2.0 максимальная стабильная длина – 5 метров, для USB 3.0 – не более 3 метров.

Использование пассивных удлинителей сверх этих значений приводит к потере сигнала, особенно при передаче видео в высоком разрешении. Решение – переход на активные удлинители с усилением сигнала, повторителями (repeater), или применение USB-удлинителей по витой паре с отдельным питанием.

Активные USB-удлинители оснащаются встроенными чипами для регенерации сигнала и могут достигать длины до 20 метров без внешнего питания. При подключении камер, потребляющих более 100 мА, рекомендуется выбирать модели с внешним блоком питания. Особенно это актуально для PTZ-камер или устройств с ИК-подсветкой.

При необходимости удлинения до 50–100 метров используется технология USB-over-Ethernet. Такие комплекты состоят из передатчика и приёмника, работающих через витую пару категории не ниже Cat5e. Важно: этот тип удлинения требует стабильного питания на стороне камеры и не поддерживает все модели устройств без драйверов на аппаратном уровне.

Выбор подходящего способа зависит от характеристик камеры, необходимого расстояния и условий эксплуатации. В статье разобраны конкретные варианты и технические ограничения, чтобы избежать типичных ошибок при построении USB-линии на большие расстояния.

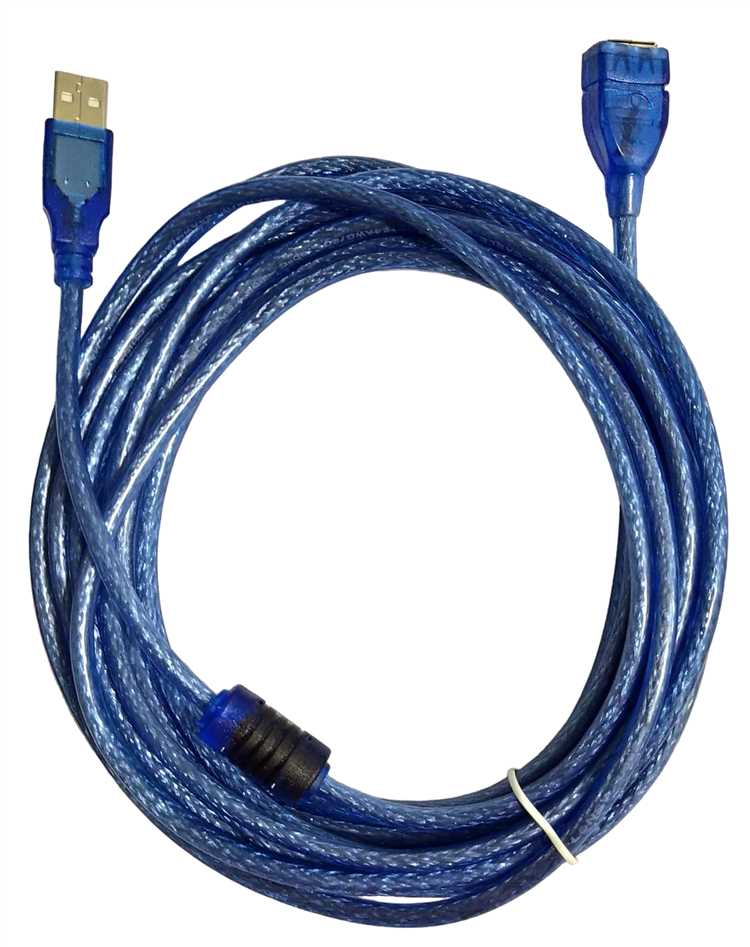

Какой максимальной длины может быть USB-кабель без повторителя

Максимальная длина USB-кабеля без использования активных компонентов зависит от версии интерфейса. Для USB 2.0 стандарт ограничивает длину кабеля 5 метрами. Это связано с задержкой сигнала и падением напряжения, которые могут нарушить стабильность соединения и передачу данных.

В случае USB 3.0 и USB 3.1 максимальная длина сокращается до 3 метров из-за более высоких требований к целостности сигнала и скорости передачи. При превышении этой длины возможны перебои в работе камеры, особенно при передаче видеопотока высокого разрешения.

Для подключения веб-камеры без активных удлинителей рекомендуется использовать качественный экранированный кабель соответствующей категории. Например, для USB 3.0 предпочтителен кабель с многослойным экранированием и ферритовыми фильтрами на концах. Также важно учитывать ток потребления камеры: при токе выше 500 мА падение напряжения на длинном кабеле может привести к её отключению.

Если требуется длина более 5 метров (USB 2.0) или 3 метров (USB 3.0), необходимо использовать активный удлинитель или хаб с внешним питанием, чтобы избежать потери сигнала и нестабильной работы устройства.

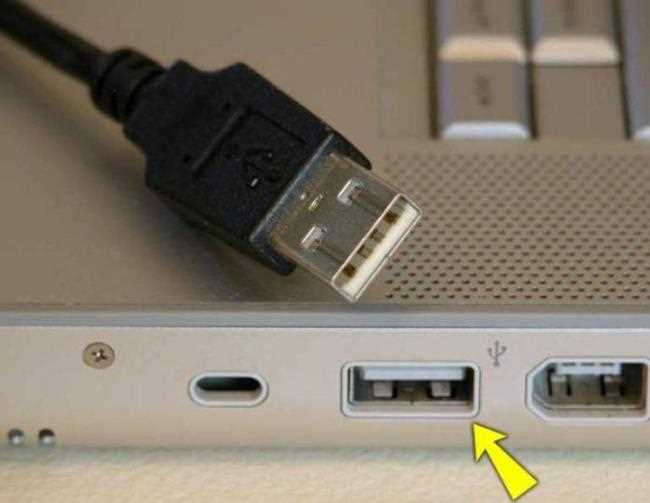

Использование активных USB-удлинителей и их отличие от пассивных

Пассивные USB-удлинители представляют собой обычные кабели без встроенных электронных компонентов. Их максимальная эффективная длина ограничена стандартами USB: до 5 метров для USB 2.0 и до 3 метров для USB 3.0. Превышение этих значений без повторителей приводит к потере сигнала, особенно при передаче данных с веб-камер высокого разрешения.

Активные USB-удлинители содержат встроенный усилитель сигнала, который компенсирует потери, возникающие при передаче на большие расстояния. Благодаря этому можно достигать длины до 10 метров (USB 2.0) и до 5 метров (USB 3.0) на одном сегменте. При необходимости возможна каскадная цепочка с несколькими активными участками, совокупная длина которых может превышать 20 метров, если используется внешнее питание.

Ключевое отличие – наличие микросхемы, которая восстанавливает и усиливает сигнал. Это позволяет избежать ошибок передачи, характерных для длинных пассивных соединений. Активные удлинители могут получать питание от шины USB, но при подключении энергоемких устройств, таких как веб-камеры с автофокусом и микрофоном, рекомендуется выбирать модели с внешним блоком питания.

При выборе активного удлинителя следует учитывать версию USB, используемую веб-камерой. Несоответствие стандартов приведет к снижению скорости передачи или к полной потере совместимости. Также важно убедиться в наличии экранирования кабеля для защиты от электромагнитных помех, особенно при прокладке рядом с источниками помех, такими как электропровода или светодиодные блоки питания.

Проверенные типы кабелей и разъёмов для стабильной передачи данных

Для обеспечения стабильной передачи видео с веб-камеры на большие расстояния рекомендуется использовать кабели категории USB 2.0 с двойным экранированием и ферритовыми фильтрами. Они минимизируют влияние электромагнитных помех и снижают уровень потерь сигнала. При этом длина таких кабелей не должна превышать 5 метров без активного усиления.

Если требуется передать данные на расстояние свыше 5 метров, предпочтительны активные USB-удлинители или кабели стандарта USB 3.0. Последние обеспечивают более высокую пропускную способность (до 5 Гбит/с) и лучше справляются с нагрузкой при передаче видеопотока высокого разрешения. Важно использовать кабели с медными жилами не тоньше 24 AWG для линий питания и не тоньше 28 AWG для сигнальных линий.

Разъёмы типа USB Type-A и Type-B являются стандартом для большинства веб-камер, но при использовании современных моделей всё чаще встречается разъём USB Type-C. Он требует особого внимания к качеству кабеля, так как при плохом экранировании возможны потери сигнала при передаче видео 1080p и выше. Рекомендуется выбирать кабели, прошедшие сертификацию USB-IF.

При подключении через переходники (например, USB-C на USB-A) важно использовать адаптеры с поддержкой полной спецификации USB, а не только питания. Иначе возможна потеря видеосигнала или нестабильная работа камеры.

Для профессиональных задач допустимо применение USB-кабелей с усилением сигнала (Repeater), в которых встроенный чип регенерирует сигнал без существенных задержек. Такие кабели особенно актуальны при подключении камер к ПК, удалённым на 10 метров и более.

Влияние качества экранировки кабеля на работу веб-камеры

Экранировка USB-кабеля играет ключевую роль в защите передаваемых данных от электромагнитных помех (EMI), особенно при удлинении соединения более чем на 3 метра. Плохая или отсутствующая экранировка приводит к возникновению помех, потере кадров, нестабильной работе веб-камеры и даже её периодическому отключению.

Наиболее эффективными являются кабели с фольгированной и оплёткой-экраном одновременно. Комбинированная экранировка снижает уровень внешних наводок и повышает устойчивость сигнала, особенно при передаче HD-видео. Кабели без экрана или с тонкой алюминиевой фольгой не обеспечивают достаточной защиты в условиях работы рядом с источниками электромагнитных полей – мониторами, блоками питания, роутерами.

При выборе удлинителя длиной более 3 метров следует ориентироваться на изделия с многослойной экранировкой и витой парой внутри. Такие кабели минимизируют перекрёстные помехи и поддерживают стабильную пропускную способность, необходимую для USB 2.0 и USB 3.0. Особенно это критично при использовании веб-камер с высоким битрейтом и функцией шумоподавления.

Визуально определить качество экранировки невозможно, поэтому важно запрашивать у производителя технические характеристики кабеля: тип экрана, плотность оплётки (не менее 85%) и наличие изолированных сигнальных пар. Также стоит избегать дешёвых безымянных кабелей, у которых экранирующие слои часто отсутствуют полностью, несмотря на маркировку.

Как выбрать и подключить USB-хаб с внешним питанием для удлинения

USB-хаб с внешним питанием позволяет преодолеть ограничение длины кабеля и обеспечить стабильную работу веб-камеры на расстоянии более 5 метров. При выборе подходящего хаба важно учитывать параметры питания, совместимость с USB-стандартом и качество сборки.

Выбирайте хаб с поддержкой стандарта USB 3.0 или выше. Это критично для камер с высоким разрешением (1080p и выше), где необходима пропускная способность до 5 Гбит/с.
Мощность адаптера питания хаба должна быть не менее 2А при 5В. При подключении нескольких устройств – от 3А и выше.
Корпус хаба должен быть экранированным (металлический или с экранированной платой) для минимизации помех на длинных линиях передачи.
Избегайте моделей с постоянным перегревом или жалобами на нестабильную работу – проверяйте отзывы по конкретным моделям, особенно в контексте использования с веб-камерами.

Подключение хаба требует соблюдения нескольких правил, особенно при использовании активных удлинителей или длинных кабелей:

Подключите внешний блок питания к хабу до подключения к компьютеру и периферии.
Используйте качественный USB-кабель длиной до 5 м от ПК до хаба. Если кабель длиннее – только активный с повторителем.
Веб-камеру подключайте напрямую к порту хаба. Не используйте дополнительные переходники или разветвители.
После подключения проверьте видеопоток на наличие артефактов, задержек или отключений. При необходимости замените кабель или адаптер питания.

Правильно подобранный и установленный USB-хаб с внешним питанием позволяет компенсировать падение напряжения и потери сигнала при значительном удалении веб-камеры от компьютера, обеспечивая стабильную передачу данных даже при длине линии до 10 метров и более.

Тестирование сигнала после удлинения: что и как проверять

После подключения удлиненного USB-кабеля для веб-камеры важно проверить качество сигнала, чтобы исключить потерю данных и ухудшение изображения. Для начала необходимо убедиться, что камера определяется системой без ошибок в диспетчере устройств. При отсутствии устройства или появлении предупреждающих знаков стоит проверить питание и качество соединений.

Следующий этап – проверить видеопоток в реальном времени. Рекомендуется использовать специализированное ПО с функцией оценки пропускной способности и стабильности потока, например, OBS Studio или тестовые утилиты камеры. Обратите внимание на наличие задержек, прерывистого изображения, «зависаний» или артефактов.

Для объективной оценки пропускной способности и потерь пакетов применяется команда ping или утилиты USB-анализаторов, если доступны. Задержка передачи данных должна оставаться в пределах стандартных значений USB 2.0 или 3.0 – около 1-5 мс без существенных всплесков.

Также важно проверить электропитание: внешние USB-хабы с питанием должны стабильно выдавать 5 В и 0,9 А для USB 3.0. Используйте мультиметр или специализированные тестеры напряжения на разъеме. Падение напряжения более 0,3 В указывает на недостаточное питание, что негативно влияет на работу камеры.

Наконец, длительное тестирование под нагрузкой – запись видео в высоком разрешении минимум 10–15 минут. При этом стоит следить за нагревом удлинителя и хаба, а также периодичностью потери кадра. Если такие проблемы возникают, необходимо сократить длину кабеля, сменить кабель на более качественный или использовать активный USB-удлинитель с ретранслятором сигнала.

Распространённые проблемы при удлинении и способы их устранения

При увеличении длины USB-кабеля для веб-камеры часто возникают проблемы, напрямую связанные с ограничениями стандарта USB и качеством компонентов. Ниже рассмотрены основные сложности и методы их решения.

Потеря сигнала и нестабильная передача данных

При превышении рекомендованной длины кабеля (обычно до 5 метров для USB 2.0) сигнал ослабевает, что ведёт к прерывистой работе или полной потере связи.

Решения:
- Использовать активные USB-удлинители с повторителями сигнала.
- Применять USB-хабы с внешним питанием, расположенные ближе к камере.
- Выбирать качественные кабели с экранированием и правильным сечением проводников.
Недостаток питания на устройстве

Удлинённый кабель снижает напряжение, поступающее к веб-камере, из-за падения напряжения на проводах.

Решения:
- Использовать активные удлинители с внешним питанием.
- Подключать USB-хаб с собственным источником питания для стабильного напряжения.
- Избегать подключения камеры через слишком длинные пассивные кабели без усиления.
Электромагнитные помехи и ухудшение качества изображения

Плохая экранировка кабеля или прокладка рядом с мощными электроприборами вызывает наводки, искажающие сигнал.

Решения:
- Выбирать экранированные кабели с двойным или тройным экраном.
- По возможности прокладывать кабель отдельно от силовых проводов и источников помех.
- Использовать кабели с качественной витой парой для передачи данных.
Несовместимость разъёмов и плохой контакт

Использование переходников или кабелей низкого качества приводит к нестабильному соединению.

Решения:
- Применять сертифицированные кабели и разъёмы с чётким соответствием стандартам USB.
- Проверять плотность и чистоту контактов, избегать повреждений на штекерах и гнёздах.

Вопрос-ответ:

Почему при удлинении USB-кабеля для веб-камеры ухудшается качество изображения?

Удлинение кабеля увеличивает сопротивление и может привести к снижению силы сигнала. Это вызывает ошибки передачи данных, что отражается на качестве изображения — появляются искажения, задержки или пропадание картинки. Некачественная экранировка кабеля также усиливает влияние электромагнитных помех, ухудшая стабильность соединения.

Какую максимальную длину USB-кабеля можно использовать с веб-камерой без дополнительных устройств?

Для USB 2.0 максимальная рекомендуемая длина пассивного кабеля — около 5 метров. При превышении этого значения качество сигнала начинает падать, что сказывается на работе веб-камеры. Чтобы увеличить длину, применяют активные удлинители или USB-хабы с внешним питанием, которые повторяют сигнал и поддерживают стабильную передачу.

Какие типы кабелей лучше подходят для удлинения веб-кабеля, чтобы минимизировать потери сигнала?

Оптимальны кабели с хорошей экранировкой, состоящей из нескольких слоев металлизированной оплетки и фольги, что снижает влияние помех. Также важно выбирать кабели с медными жилами достаточного сечения (обычно 28 AWG или толще) для уменьшения сопротивления. Кабели с поддержкой USB 3.0 или выше имеют улучшенную структуру, что помогает сохранить качество передачи данных на больших расстояниях.

В чем отличие активного USB-удлинителя от пассивного и почему он лучше подходит для веб-камер?

Пассивный удлинитель — это просто удлиненный кабель, который не усиливает сигнал и ограничен в длине около 5 метров. Активный удлинитель содержит электронику, которая восстанавливает и усиливает сигнал, позволяя передавать данные на большие расстояния без снижения качества. Для веб-камер это особенно важно, чтобы избежать задержек и потери изображения.

Как проверить, что удлинение USB-кабеля не влияет на работу веб-камеры?

После подключения удлинителя необходимо проверить стабильность видеоизображения: отсутствие зависаний, искажений и пропаданий картинки. Также стоит обратить внимание на звук, если камера его поддерживает. Можно использовать специализированные программы для тестирования USB-соединения или просто провести видеозвонок, чтобы оценить качество трансляции в реальном времени.

Можно ли удлинить USB кабель для веб-камеры на 10 метров без ухудшения качества видео?

Удлинение USB кабеля на 10 метров возможно, но при этом нужно учитывать ограничения протокола USB и качество кабеля. Пассивные кабели без усиления сигнала обычно стабильны до 5 метров. Для длины около 10 метров рекомендуется использовать активный USB-удлинитель с собственным питанием или USB-хаб с внешним питанием, чтобы компенсировать ослабление сигнала и сохранить качество передачи видео с веб-камеры. Также важна правильная экранировка кабеля для защиты от помех.
