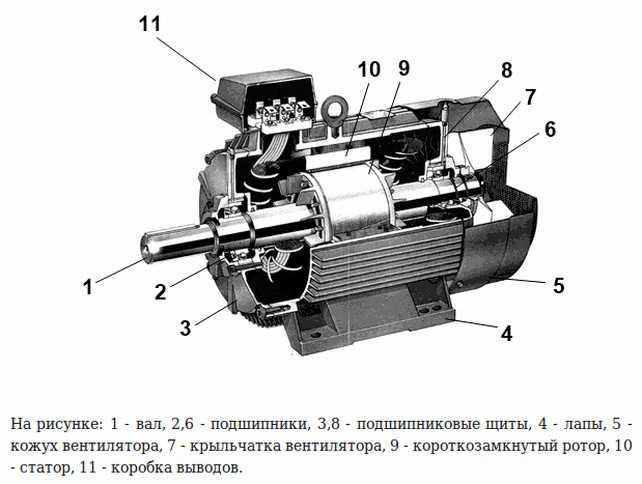

Количество полюсов асинхронного двигателя напрямую влияет на его синхронную скорость и, соответственно, на характеристики работы. Обычно число полюсов варьируется от 2 до 12 и определяется конструктивными особенностями статора. Точное определение полюсов необходимо для правильного выбора оборудования, диагностики и ремонта.
Методика определения количества полюсов основывается на анализе маркировки двигателя, проверке частоты вращения при известной частоте питания и изучении схемы соединения обмоток статора. Важно учитывать, что номинальная частота сети в 50 или 60 Гц влияет на скорость вращения и количество полюсов.
Практический подход включает измерение скорости вращения ротора при нагрузке и без нее, а также использование формулы n = 120f / p, где n – скорость вращения в об/мин, f – частота сети, p – количество полюсов. Зная два параметра, можно вычислить третий с высокой точностью.
Проверка маркировки на корпусе двигателя
На корпусе асинхронного двигателя располагается заводская табличка с техническими характеристиками. Для определения количества полюсов необходимо найти обозначение, связанное с частотой вращения или напрямую указывающее количество полюсов.
Обычно на табличке указаны номинальная частота сети (например, 50 Гц), номинальная частота вращения в об/мин и количество полюсов. Если количество полюсов не указано явно, можно вычислить его по формуле: P = 120 × f / n, где P – число полюсов, f – частота сети, n – частота вращения ротора.
В маркировке часто встречается сокращение «p» или «Poles» с числовым значением. Если таких обозначений нет, ищите параметры «n» (скорость вращения) и «f» (частоту), по которым определяется число полюсов.
Важно убедиться, что данные на табличке соответствуют текущему состоянию двигателя, так как смена частоты или модификации двигателя могут влиять на его характеристики. Проверка должна проводиться на заводской табличке, а не на дополнительных наклейках или этикетках.
Если табличка повреждена или отсутствует, рекомендуется использовать методы измерения электрических параметров или механические методы для определения числа полюсов.

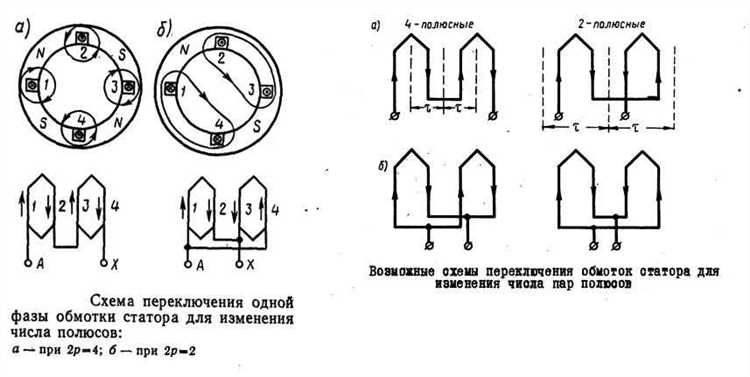

Определение числа полюсов по номинальной частоте и скорости вращения
Количество полюсов асинхронного двигателя напрямую связано с его синхронной скоростью вращения и частотой питающего тока. Для вычисления числа полюсов применяется формула:
nс = (120 × f) / p,
где nс – синхронная скорость вращения (об/мин), f – номинальная частота сети (Гц), p – количество полюсов.
Переставляя формулу для нахождения количества полюсов, получаем:
p = (120 × f) / nс.
Для типичных сетей с частотой 50 Гц и известных стандартных скоростей асинхронных двигателей легко определить полюса. Например, если указана скорость около 1500 об/мин, число полюсов будет:
p = (120 × 50) / 1500 = 4.
Аналогично при скорости 1000 об/мин:
p = (120 × 50) / 1000 = 6.
Важно учитывать, что указанная на шильдике двигателя скорость – это механическая скорость ротора, которая всегда ниже синхронной из-за скольжения. Для точных расчетов синхронная скорость вычисляется с поправкой на скольжение или берется из справочных данных. Однако для практических задач приближенный расчет по номинальной скорости обычно достаточно точен.
Таким образом, определение числа полюсов по номинальной частоте и скорости вращения является одним из самых точных и быстрых методов для классификации асинхронного двигателя и понимания его конструктивных характеристик.
Измерение количества проводников в статорной обмотке
Для определения числа полюсов асинхронного двигателя по количеству проводников в статорной обмотке требуется сначала получить доступ к концам обмоток. Обычно их можно найти на клеммной коробке двигателя.
Подсчёт ведут по числу отдельных проводников, образующих катушки каждой фазы. Для трёхфазного двигателя важно измерить проводники каждой фазы отдельно, чтобы выявить конструктивные особенности обмотки.
Каждый полюс состоит из определённого количества катушек, и каждая катушка включает два проводника – один идущий в обмотку, другой – выходящий из неё. Таким образом, общее число проводников делят на два для получения количества катушек.
После подсчёта катушек вычисляют количество полюсов по формуле: число полюсов равно удвоенному количеству катушек на фазу, делённому на число фаз. Для стандартного трёхфазного двигателя: P = 2 × (число катушек в фазе) / 3.
Результаты подсчёта подтверждают измерениями индуктивности обмоток или сверкой с паспортными данными, поскольку конструкция обмоток может иметь специфические вариации.

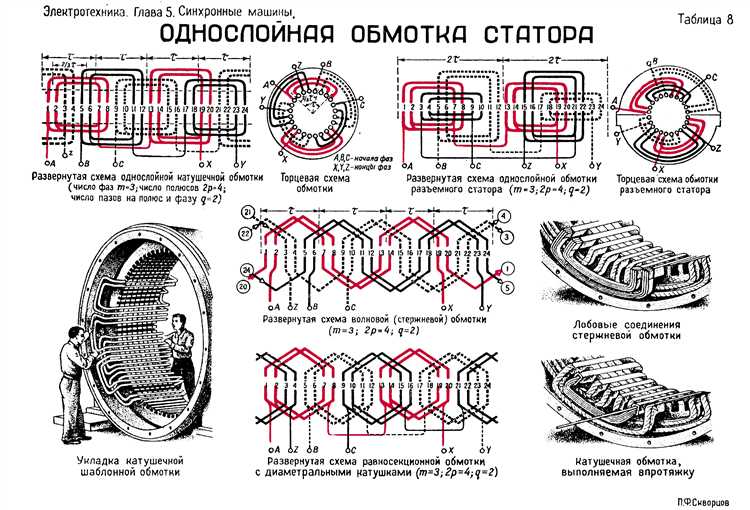

Подсчет полюсов методом визуального осмотра обмотки
Определение количества полюсов асинхронного двигателя через визуальный осмотр обмотки основывается на анализе числа катушек и их расположения в пазах статора.
Для точного подсчёта необходимо выполнить следующие действия:
- Снять защитный кожух и очистить видимую часть статора от пыли и грязи для улучшения обзора.
- Подсчитать количество катушечных групп, установленных в пазах. Обычно катушки располагаются парами, соответствующими одному полюсу.
- Обратить внимание на конфигурацию обмотки – у большинства двигателей каждый полюс формируется несколькими парами пазов с катушками, подключёнными последовательно или параллельно.
- Определить количество катушек, соответствующих одному полюсу, исходя из конструктивных особенностей двигателя. Обычно на один полюс приходится одинаковое число катушечных групп.
- Общее количество катушек разделить на количество катушек, относящихся к одному полюсу – получим число полюсов двигателя.
Для примера: если в статоре насчитано 24 катушки, а на один полюс приходится 4 катушки, значит двигатель имеет 6 полюсов.
При осмотре следует учитывать:
- Число пазов и их заполнение катушками – иногда встречаются пустые или комбинированные пазы.
- Тип обмотки – фазная или секционная, это влияет на расположение катушек.
Использование этой методики требует базовых знаний о конструкции обмоток и внимательности при подсчёте. В случае сомнений рекомендуется сверять результаты с технической документацией или проводить измерения электрическими методами.
Использование справочной документации и технических паспортов
Технический паспорт асинхронного двигателя содержит точные данные о числе полюсов, которые обычно указываются в разделе с электрическими характеристиками. В документации приводится номинальная частота питания и синхронная скорость, по которым можно определить количество полюсов через формулу P = 120 * f / n_s, где P – число полюсов, f – частота сети, n_s – синхронная скорость.
При отсутствии доступа к паспорту производителя следует искать заводские каталоги или сервисные руководства, в которых указаны параметры аналогичных моделей. В них часто содержится полная таблица соответствий скорости вращения и числа полюсов для различных модификаций.
Иногда информация о количестве полюсов нанесена на шильд двигателя – металлическую табличку, закрепленную на корпусе. Проверка маркировки позволяет получить достоверные данные без разборки.
При анализе технических документов стоит учитывать возможные варианты подключения обмоток (звезда или треугольник), так как это влияет на рабочие параметры, но не изменяет фактическое количество полюсов.
В цифровых базах данных и на сайтах производителей часто доступны электронные версии паспортов и каталогов, что облегчает поиск точных характеристик. Использование официальной документации исключает ошибки, возникающие при предположениях на основе внешних признаков.

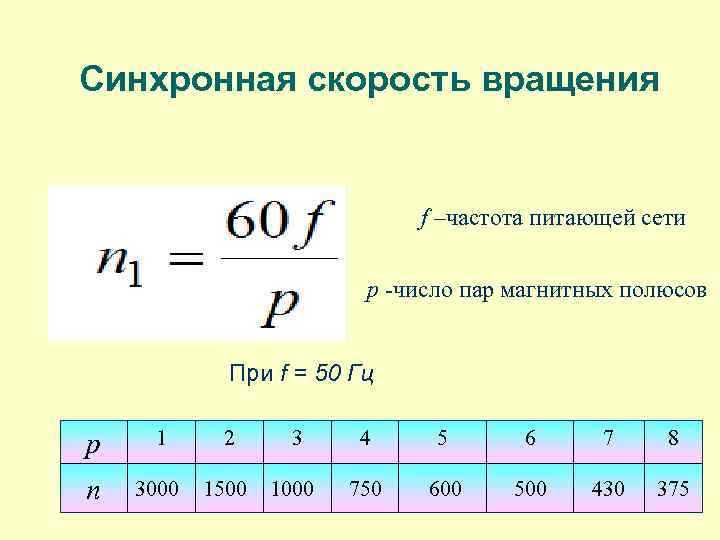

Расчет числа полюсов по формуле синхронной скорости
Число полюсов асинхронного двигателя определяется через синхронную скорость вращения ротора и частоту питающей сети. Формула для расчета имеет вид:
nс = 120 × f / P,
где nс – синхронная скорость в оборотах в минуту (об/мин), f – частота сети в герцах (Гц), P – количество полюсов.
Для определения числа полюсов P формулу преобразуют:
P = 120 × f / nс.
Для точного расчета необходимо знать номинальную частоту сети (обычно 50 или 60 Гц) и синхронную скорость, которая близка к скоростям, указанным на паспортной табличке двигателя, с поправкой на скольжение.
Если известна номинальная частота 50 Гц и фактическая скорость вращения ротора, например 1500 об/мин, то расчет будет:
P = 120 × 50 / 1500 = 4 полюса.
При измерении скорости рекомендуется использовать тахометр с точностью не ниже 1 об/мин, чтобы минимизировать ошибку в расчете.
Для двигателей с частотой 60 Гц и скоростью 1800 об/мин расчет аналогичен:
P = 120 × 60 / 1800 = 4 полюса.
Если скорость не совпадает с типовыми значениями, вычисленное число полюсов может быть дробным, что указывает на неточные данные или нестандартную конструкцию двигателя.
Таким образом, формула позволяет быстро и точно определить количество полюсов, используя измеренную скорость вращения и известную частоту сети.

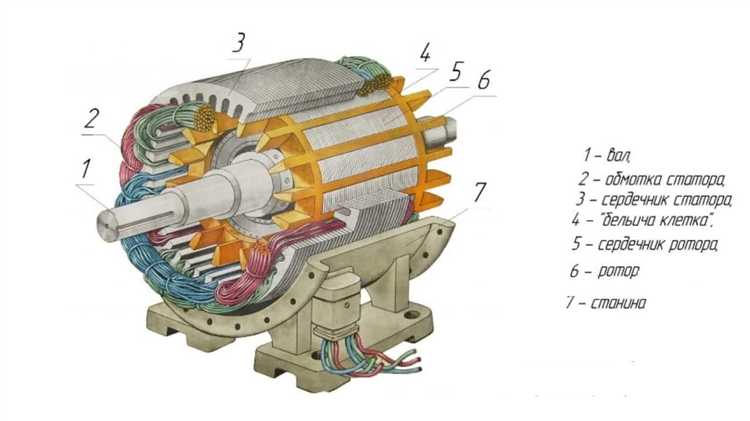

Определение полюсов с помощью тахометра и мультиметра
Для точного определения числа полюсов асинхронного двигателя используется метод замера частоты вращения ротора и электрической частоты питания. В основе расчёта лежит формула синхронной скорости:
n_с = 120 * f / P, где
n_с – синхронная скорость (об/мин),
f – частота питания (Гц),
P – число полюсов.
Последовательность действий:
- С помощью тахометра измерьте фактическую скорость вращения ротора двигателя (n), желательно на холостом ходу для минимизации влияния скольжения.
- Измерьте с помощью мультиметра частоту питающего напряжения (f). Для стандартных сетей это обычно 50 или 60 Гц, но проверка обязательна для точности.
- Определите скольжение (s) по формуле:
s = (n_с - n) / n_с. Если скольжение неизвестно, можно принять типичное значение для холостого хода около 0,01-0,02. - Используя измеренную скорость, рассчитайте синхронную скорость по формуле
n_с = n / (1 - s). - Определите число полюсов:
P = 120 * f / n_с. Полученное значение округлите до ближайшего целого чётного числа, так как число полюсов всегда чётное.
Рекомендации для повышения точности измерений:
- Измеряйте скорость тахометром с цифровым или лазерным датчиком для снижения погрешности.
- При невозможности точного определения скольжения используйте скорость на холостом ходу, где он минимален.
- Проверяйте стабильность питающей частоты мультиметром с функцией измерения частоты.
- Проводите измерения несколько раз для усреднения и исключения случайных ошибок.
Таким образом, сочетание данных тахометра и мультиметра позволяет получить достоверное значение числа полюсов асинхронного двигателя без демонтажа и сложных расчетов.
Влияние количества полюсов на рабочие характеристики двигателя
Количество полюсов асинхронного двигателя напрямую определяет его синхронную скорость по формуле: Ns = 120 × f / P, где Ns – синхронная скорость в об/мин, f – частота питающей сети в Гц, P – число полюсов.
При увеличении числа полюсов скорость вращения статора уменьшается. Например, при частоте 50 Гц двигатель с 2 полюсами имеет скорость около 3000 об/мин, с 4 полюсами – 1500 об/мин, с 6 полюсами – 1000 об/мин. Это влияет на применение двигателя в различных механизмах: высокоскоростные установки требуют меньшего числа полюсов, а тяжёлые нагрузки – большего.
Количество полюсов также влияет на момент двигателя. Двигатели с большим числом полюсов обычно обеспечивают больший пусковой момент при меньшей скорости, что важно для приводов с высокими нагрузками при старте.
Повышение числа полюсов сопровождается увеличением размеров и массы двигателя при одинаковой мощности, что связано с конструктивными особенностями обмоток и магнитопровода.
Число полюсов влияет на частоту пульсаций электромагнитного поля и, соответственно, на уровень шума и вибраций. Моторы с большим количеством полюсов, как правило, работают тише и с меньшей вибрацией.
При выборе двигателя по числу полюсов важно учитывать требуемую скорость рабочего механизма, пусковые условия и габариты оборудования для оптимального баланса между скоростью, моментом и габаритами.
Вопрос-ответ:
Каким образом можно определить количество полюсов асинхронного двигателя без разборки?
Одним из способов является измерение частоты вращения ротора под нагрузкой с помощью тахометра. Зная номинальную частоту сети (например, 50 Гц) и измеренную скорость вращения, можно рассчитать число полюсов по формуле синхронной скорости: Ns = 120 * f / p, где Ns — синхронная скорость, f — частота сети, p — число полюсов. Таким образом, переставляя значения, легко вычислить p. Этот метод позволяет определить количество полюсов без вскрытия двигателя.
Почему количество полюсов влияет на скорость асинхронного двигателя?
Количество полюсов определяет синхронную скорость магнитного поля статора, которая зависит от частоты питания и числа полюсов. Чем больше полюсов, тем ниже скорость вращения магнитного поля, а значит и ротора. Например, при частоте 50 Гц двигатель с 2 полюсами будет вращаться примерно со скоростью 3000 об/мин, а с 4 полюсами — около 1500 об/мин. Изменение числа полюсов позволяет проектировать двигатели с разными рабочими скоростями.
Как визуально определить количество полюсов в статорной обмотке?
Для этого нужно разобрать корпус двигателя и внимательно осмотреть расположение обмоточных катушек на статоре. Количество катушек и их чередование по периметру соответствует числу полюсов. Обычно катушки группируются в полюсные группы, каждая из которых создаёт магнитное поле определённого полюса. Подсчет этих групп дает точное число полюсов. Важно соблюдать аккуратность, чтобы не повредить обмотку.
Можно ли определить число полюсов по маркировке на табличке двигателя?
Да, на технической табличке часто указывается информация о числе полюсов, либо косвенно через номинальную скорость или тип двигателя. Если указана синхронная скорость и частота сети, можно рассчитать количество полюсов по формуле. Если же маркировка содержит код, соответствующий числу полюсов, достаточно свериться с документацией производителя. Такой способ самый быстрый и не требует дополнительных инструментов.
