Усилитель для наушников способен выполнять функции предусилителя при подключении к основному усилителю или активной акустике. Его линейный выход или регулируемый выход для наушников можно использовать для подачи сигнала с заданным уровнем громкости, сохраняя контроль над тембром и динамическим диапазоном. Такое решение часто применяют при необходимости улучшить согласование источника с усилителем мощности.
Ключевой параметр при использовании – уровень выходного сигнала. Для работы в роли предусилителя он должен быть сопоставим с линейным стандартом, обычно в пределах 1–2 В RMS. Если устройство выдает меньше, может потребоваться дополнительное усиление; при избыточном уровне – риск перегрузки входа следующего каскада. Важно проверить технические характеристики конкретной модели, включая коэффициент гармонических искажений и отношение сигнал/шум.
Выбор режима работы зависит от конструкции. Усилители с отдельным линейным выходом обеспечивают стабильный сигнал независимо от нагрузки, что предпочтительно для подключения к усилителю мощности. Модели, у которых используется выход для наушников, могут давать искажения при низком сопротивлении нагрузки, поэтому при подключении следует учитывать импеданс входа следующего устройства – он должен быть не ниже 10 кОм.
Как подключить выход для наушников к линейному входу (RCA/Jack)
Для соединения выхода для наушников с линейным входом источника или усилителя требуется адаптер, согласующий тип разъёма и уровень сигнала. Наиболее распространённые варианты – стереоразъём 3,5 мм или 6,3 мм на стороне выхода и пара разъёмов RCA либо стереоразъём 6,3 мм или 3,5 мм на стороне входа.
- При использовании выхода на 3,5 мм TRS потребуется кабель «стерео джек 3,5 мм → 2 × RCA» или «стерео джек 3,5 мм → стерео джек 6,3 мм».
- Если выход 6,3 мм TRS, применяют кабель «стерео джек 6,3 мм → 2 × RCA» или «стерео джек 6,3 мм → стерео джек 3,5 мм».
- Кабель должен иметь экранированную витую пару для минимизации помех.
Регулировка громкости на усилителе для наушников выполняется перед подачей сигнала на линейный вход, так как уровень на выходе для наушников может превышать номинальный линейный уровень (0,316 В RMS) и вызвать перегрузку входной цепи. Рекомендуется:
- Установить регулятор громкости усилителя для наушников в минимальное положение.
- Подключить кабель между выходом для наушников и линейным входом при выключенном оборудовании.
- Включить устройства и постепенно увеличивать громкость, контролируя отсутствие искажений.
При подключении к RCA входу оба канала соединяются по схеме: левый канал (L) – белый разъём, правый канал (R) – красный разъём, общий провод (GND) соединяется с экраном кабеля. Для входа на TRS (джек) левый канал – контакт «tip», правый – «ring», общий – «sleeve».
Сравнение уровней: выход наушников против линейного сигнала
Выход наушников рассчитан на непосредственное подключение к низкоомной нагрузке (обычно 16–64 Ом) и способен выдавать напряжение до 2–3 В RMS при токе, достаточном для питания динамических капсул. Это позволяет компенсировать падение уровня на сопротивлении катушки динамика, но приводит к более высокому выходному сопротивлению по сравнению с линейным трактом.
Линейный выход (RCA или 6,3 мм TRS) формирует сигнал уровня 0,316 В RMS (−10 dBV) для бытовой аппаратуры или 1,23 В RMS (+4 dBu) для профессиональной. Такой выход рассчитан на высокоомную нагрузку – обычно 10 кОм и выше – и не требует подачи значительного тока. При подключении наушников к линейному выходу уровень окажется недостаточным, а при подаче выхода наушников на линейный вход возможно превышение номинального уровня.
| Параметр | Выход наушников | Линейный выход |
|---|---|---|
| Номинальное напряжение | 0,5–3 В RMS | 0,316 В RMS (−10 dBV) или 1,23 В RMS (+4 dBu) |
| Нагрузка | 16–64 Ом | ≥10 кОм |
| Выходное сопротивление | До 10 Ом | <1 Ом |
| Назначение | Питание динамиков наушников | Передача сигнала на следующую ступень тракта |
| Риск при неправильном подключении | Перегрузка линейного входа | Недостаточный уровень на наушниках |
Для согласования выходного сигнала наушников с линейным входом рекомендуется использовать аттенюатор, который снизит уровень до допустимого диапазона и уменьшит нагрузку на каскад усилителя. Это позволит избежать искажений и сохранить динамический диапазон без перегрузки входных цепей.
Регулировка громкости и предотвращение искажений (клиппинг)
При использовании усилителя для наушников в качестве предусилителя важно настроить уровень громкости так, чтобы сигнал оставался чистым и не достигал порога клиппинга. Перегрузка на выходе может привести к слышимым искажениям, повышенной нагрузке на подключённое оборудование и сокращению срока его службы.
- Устанавливать громкость на усилителе для наушников в диапазоне 60–80 % от максимума, оставляя запас для динамических пиков.
- Регулировать окончательный уровень уже на усилителе мощности или активных колонках, избегая работы на предельных значениях входа.
- Следить за отсутствием заметных искажений при резких динамических изменениях – это первый признак клиппинга.
- При использовании источников с переменным уровнем сигнала (ЦАП с регулировкой громкости, компьютер) выставлять на них 90–100 % и проводить основную регулировку на предусилительном каскаде.
Если усилитель оснащён индикаторами перегрузки, ориентироваться по их срабатыванию и при первых признаках клиппинга снижать уровень. При отсутствии индикации можно использовать контрольный тестовый сигнал или музыкальный материал с широким динамическим диапазоном для подстройки громкости.
Выбор кабелей и адаптеров: балансные и небалансные соединения
При использовании усилителя для наушников в качестве предусилителя важно учитывать тип сигнального тракта. Балансные соединения (XLR, TRS 6,3 мм, реже – TRRS) обеспечивают передачу сигнала по двум проводникам с дифференциальной схемой, что снижает уровень наводок и фон при длинных линиях. Они особенно полезны при подключении к студийному оборудованию или в условиях высокой электромагнитной помехи.
Небалансные соединения (RCA, TS 6,3 мм, мини-джек 3,5 мм) имеют более простую схему передачи – один проводник для сигнала и общий для земли. При коротких кабелях длиной до 2 м и качественном экранировании такие линии могут работать без заметных потерь качества, но при большой длине возрастает риск появления шума.
Для перехода между типами соединений применяются адаптеры, но они не превращают небалансный сигнал в балансный в полном смысле. При необходимости преобразования формата с сохранением преимуществ балансной передачи используется активный или трансформаторный конвертер. Подключение балансного выхода усилителя напрямую к небалансному входу без согласующего устройства может привести к падению уровня сигнала или появлению искажений.
При выборе кабеля стоит ориентироваться на сечение проводника не менее 0,2 мм², плотное экранирование и качественные разъёмы с надёжным обжимом или пайкой. Для балансных линий важно, чтобы оба сигнальных проводника имели одинаковое сопротивление по длине. При использовании адаптеров предпочтительны модели с минимальной длиной и корпусом из металла для лучшей защиты от помех.
Импеданс выхода и его влияние на чувствительность предусилителя
Импеданс выхода усилителя для наушников определяет, насколько эффективно он передаёт сигнал на вход следующего устройства. Для корректной работы предусилителя желательно, чтобы выходное сопротивление было как минимум в 10 раз ниже входного сопротивления подключаемого оборудования. При выходном импедансе выше 100 Ом возможно снижение уровня сигнала и ухудшение динамического диапазона.
Высокий импеданс выхода приводит к падению амплитуды, особенно при работе с нагрузкой, имеющей невысокое входное сопротивление, например, 10–20 кОм. Это снижает чувствительность системы и требует большего усиления на следующем каскаде, что увеличивает риск добавления шума. При низком импедансе, порядка 1–10 Ом, потери минимальны, а передача сигнала более линейна.
Перед использованием усилителя для наушников в роли предусилителя следует уточнить его выходной импеданс в технической документации или измерить мультиметром в режиме переменного тока совместно с тестовым сигналом. Если значение превышает 50–100 Ом, стоит рассмотреть буферный каскад или согласующий трансформатор для снижения влияния на чувствительность и частотный отклик.
Защита от шумов: заземление и фильтрация питания
При работе с источниками переменного тока рекомендуется использовать сетевой фильтр с LC- или RC-цепочками. Они снижают уровень высокочастотных помех, поступающих из электросети, особенно заметных при подключении чувствительной акустики или студийных мониторов. Для усилителей с внешним блоком питания полезно применять экранированные кабели и ферритовые кольца на проводах.
Внутренние цепи питания усилителя следует дополнять электролитическими конденсаторами большой емкости (от 2200 мкФ) для подавления низкочастотных пульсаций и пленочными конденсаторами 0,1–1 мкФ для подавления ВЧ-помех. Размещение этих элементов максимально близко к каскадам усиления повышает их эффективность.
В случае использования балансных соединений важно также обеспечить экранирование сигнальных кабелей и соединение экрана только с одной стороны для предотвращения токов заземления через сигнальную линию. Такое решение особенно актуально при длинных соединениях между предусилителем и оконечным усилителем.
Ограничения использования: функции, которые не заменит усилитель для наушников
Усилитель для наушников не выполняет полноценную обработку сигнала, характерную для предусилителей с темброблоком или эквалайзером. Он не предоставляет регулировку частотных диапазонов, фильтрацию сигнала по полосам и коррекцию фазы, что важно при работе с акустическими системами в сложных помещениях.
В большинстве моделей отсутствует возможность коммутации нескольких источников и независимой настройки уровня для каждого входа. При подключении к системе с несколькими компонентами придётся использовать внешний коммутатор или полноценный предусилитель.
Усилитель для наушников не рассчитан на работу с высокоомными входами профессиональных усилителей мощности, если выходное сопротивление превышает допустимые значения для линейного тракта. Это может привести к снижению динамического диапазона и искажению АЧХ.
Также он не обеспечивает балансное распределение сигнала на несколько каналов, что необходимо в многоканальных или студийных конфигурациях. В случае необходимости симметричных соединений придётся использовать дополнительный преобразователь или специализированный предусилитель.
Вопрос-ответ:
Можно ли напрямую подключить выход наушников к линейному входу активных колонок?
Да, но при этом необходимо учитывать уровень сигнала и регулировать громкость на усилителе для наушников. Выход на наушники подает уже усиленный сигнал, и при слишком высоком уровне громкости возможно появление искажений или перегрузка входа колонок. Для безопасного подключения громкость следует выставлять минимальной при первом включении, а затем поднимать до комфортного значения.
Чем использование усилителя для наушников в качестве предусилителя отличается от применения специализированного предусилителя?
Предусилитель обычно имеет линейный выход с фиксированными параметрами, оптимизированными для передачи сигнала на оконечный усилитель или активную акустику. Усилитель для наушников, в отличие от него, рассчитан на работу с более низкоомной нагрузкой и может выдавать сигнал с другой амплитудой и импедансом. Это может повлиять на характер звука и уровень шума, поэтому выбор зависит от конкретной аппаратуры и целей использования.
Как правильно подобрать кабель для подключения усилителя для наушников к линейному входу?
Необходимо выбрать кабель, соответствующий типу разъемов на выходе усилителя и входе следующего устройства. Если усилитель имеет выход под мини-джек, а вход — под RCA, подойдет кабель «мини-джек – 2 RCA». В случае балансных подключений потребуются кабели с разъемами XLR или TRS. Также стоит обратить внимание на качество экранирования, чтобы снизить вероятность попадания помех в сигнал.
Будет ли ухудшение качества звука при таком подключении?
В большинстве случаев разница будет заметна только при сравнении с качественным специализированным предусилителем. Возможные источники ухудшения — несовпадение импеданса выхода усилителя для наушников и входа следующего устройства, а также особенности схемотехники, влияющие на частотный диапазон и уровень шума. Однако при аккуратной настройке и подборе оборудования такие потери могут быть минимальными.

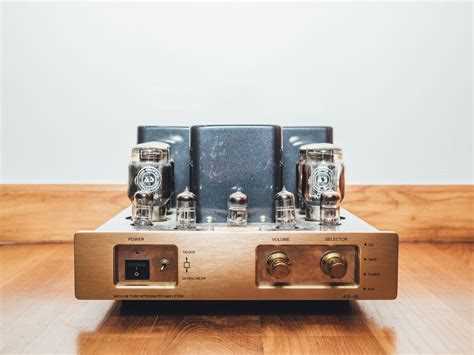

Можно ли использовать ламповый усилитель для наушников как предусилитель?
Да, многие ламповые усилители для наушников дают интересный окрас звука, который может понравиться при работе с активной акустикой или усилителем мощности. Но нужно учитывать, что ламповые устройства могут иметь более высокий уровень шумов и собственный характер гармоник, что не всегда уместно для всех жанров музыки или задач студийной записи.
