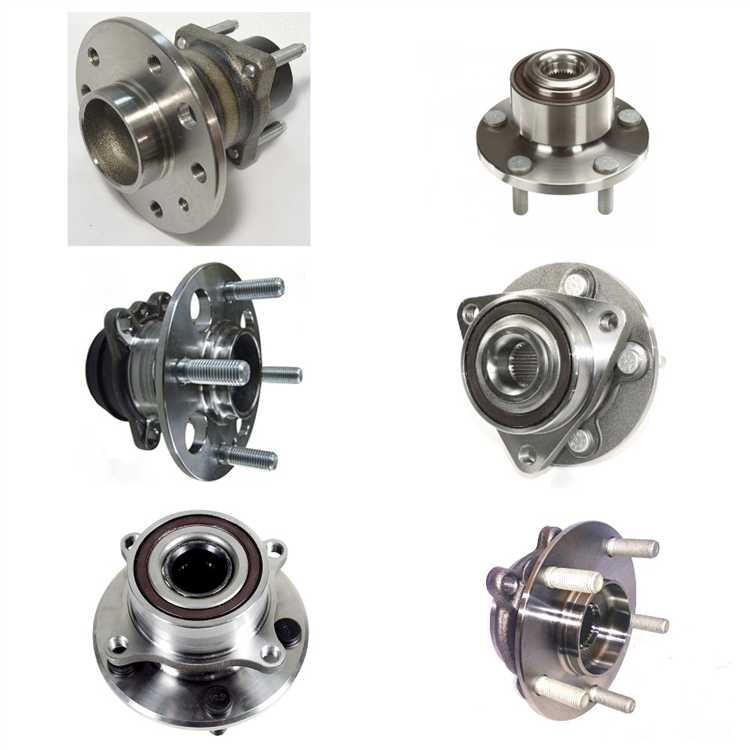

Ступица является ключевым элементом зубчатого колеса, обеспечивающим его монтаж на валу и передачу крутящего момента. Без правильно рассчитанной и изготовленной ступицы невозможно достичь надёжной фиксации колеса, особенно в условиях переменных нагрузок и высоких скоростей вращения. Геометрия ступицы напрямую влияет на балансировку, износостойкость и срок службы всего зубчатого механизма.
При проектировании ступицы необходимо учитывать диаметр вала, способ соединения (например, шпонка, шлицы, посадка с натягом), длину и внутреннюю геометрию ступичной части. Для колёс с большим модулем и высоким передаваемым моментом требуется усиленная ступица с соответствующим переходом к ободу, чтобы исключить локальные напряжения в зоне сопряжения. В противном случае возникает риск сдвига зубчатого колеса при длительной эксплуатации.
Выбор материала ступицы зависит от характера нагрузки и условий эксплуатации. В большинстве случаев используется конструкционная сталь с термообработкой, обеспечивающая требуемую жёсткость и износостойкость. Для уменьшения массы в безредукторных системах ступица может быть выполнена из алюминиевых или титановых сплавов, но при этом требуется усиленное внимание к расчёту напряжений.
При сборке зубчатого колеса на вал важно обеспечить точное соосное положение ступицы относительно оси вращения. Любое отклонение приводит к неравномерному зацеплению зубьев, что увеличивает шум, снижает КПД и вызывает преждевременный износ. Поэтому при изготовлении ступицы критично соблюдение допусков на биение и перпендикулярность торцевых поверхностей относительно оси отверстия под вал.

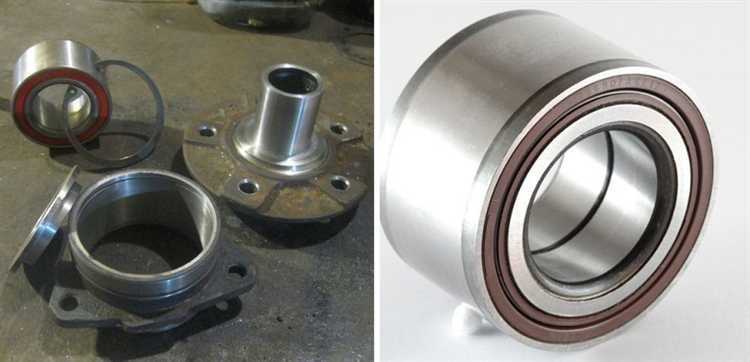

Роль ступицы в передаче крутящего момента от вала к колесу
Ступица обеспечивает жёсткое и надёжное соединение зубчатого колеса с валом, предотвращая относительное проворачивание при передаче крутящего момента. От качества этого соединения зависит стабильность работы всего привода, особенно при переменных нагрузках и реверсных режимах.
Внутренний диаметр ступицы должен точно соответствовать диаметру посадочной поверхности вала, с учетом допуска на натяг или посадку с зазором в зависимости от условий эксплуатации. При значительных нагрузках рекомендуется использовать посадку с натягом или коническую посадку с дополнительной фиксацией.
Для надёжной передачи момента ступица может оснащаться шпоночным пазом, шлицами или фиксироваться с помощью штифтов и винтов. Конструктивное исполнение зависит от требуемого передаваемого момента, жёсткости соединения и условий монтажа. Например, при передаче моментов свыше 500 Н·м на вал диаметром 40 мм минимальная длина ступицы должна составлять не менее 1,5 диаметра вала, чтобы исключить смятие и износ посадочной зоны.
Особое внимание уделяется точности изготовления торцевой поверхности ступицы, так как она часто служит базой при осевом позиционировании колеса на валу. Нарушение соосности ступицы и отверстия под вал приводит к неравномерному распределению нагрузок и преждевременному износу зубьев колеса.
При проектировании ступицы важно учитывать и термическое расширение материалов, особенно при высокотемпературной эксплуатации. Несоответствие коэффициентов линейного расширения ступицы и вала может привести к ослаблению соединения и потере момента трения при передаче крутящего усилия.
Обоснование геометрических размеров ступицы для разных нагрузок
Размеры ступицы определяются расчётом на прочность, жёсткость и устойчивость к смещению при передаче крутящего момента. Основные параметры – наружный диаметр, длина и посадочный диаметр под вал. Их выбор зависит от типа нагрузки, способа крепления и материала колеса.
При расчёте минимального наружного диаметра ступицы опираются на передаваемый момент и диаметр вала. Для сталей средней прочности рекомендуемое соотношение наружного диаметра ступицы к диаметру вала составляет:
- при лёгких нагрузках – 1,4–1,6;
- при средних – 1,6–1,8;
- при тяжёлых – от 1,8 и выше.
Длина ступицы должна обеспечивать достаточную площадь контакта с валом. Оптимальное значение – 1,2–2,5 диаметра вала, в зависимости от характера нагружения. При динамических или ударных нагрузках длину увеличивают до трёх диаметров, чтобы снизить риск проворота.
Посадочный диаметр под вал определяется системой соединения. При шпоночных соединениях важно обеспечить минимальные зазоры, не превышающие рекомендованные для посадок H7/k6 или H7/n6. При конических соединениях шаг коничности и длина ступицы согласуются для создания достаточного натяга без перегрузки материала.
Особое внимание уделяется переходной зоне между ступицей и диском колеса. Недопустимы резкие перепады толщины – используются скругления радиусом не менее 0,3d, где d – диаметр вала, для снижения концентрации напряжений.
При проектировании учитывают тип передачи. Для колёс цилиндрических передач предпочтительны короткие, массивные ступицы. В конических и червячных передачах, где нагрузки распределены неравномерно, применяют ступицы увеличенной длины с дополнительным центрированием по торцу.
При использовании лёгких сплавов или полимеров размеры ступицы увеличиваются, чтобы компенсировать снижение модуля упругости и прочности. Для алюминиевых колёс наружный диаметр ступицы может достигать 2–2,5 диаметра вала даже при умеренных нагрузках.

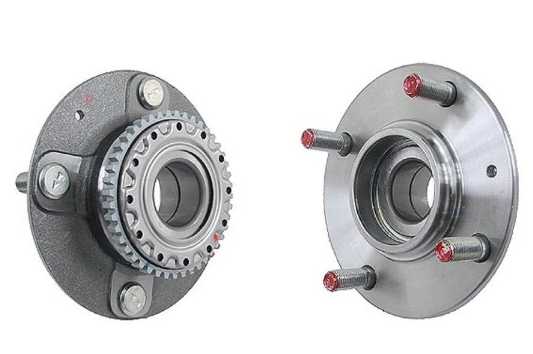

Зависимость прочности соединения от формы посадки ступицы
Форма посадки ступицы оказывает критическое влияние на прочность соединения между валом и зубчатым колесом. Наиболее распространённые типы посадок – цилиндрическая, коническая и шлицевая – отличаются распределением контактных напряжений и устойчивостью к сдвигу.
При цилиндрической посадке с натягом обеспечивается высокая площадь контакта, что позволяет эффективно передавать крутящий момент. Однако при больших нагрузках возможны микроподвижки, особенно при неоднородной обработке поверхности. Для повышения надёжности рекомендуется использовать посадку с натягом не менее H7/k6 и контролировать шероховатость Ra ≤ 1,6 мкм.
Коническая посадка обеспечивает самозатягивание и более равномерное распределение напряжений, что повышает сопротивление проворачиванию. Угол конуса в пределах 1:10 до 1:20 обеспечивает оптимальный баланс между удерживающей силой и удобством демонтажа. При этом необходимо строгое соблюдение концентричности сопрягаемых поверхностей.
Шлицевое соединение обеспечивает многоточечный контакт, снижая удельные напряжения на единицу площади. Прочность зависит от профиля шлицов и длины зацепления. При динамических нагрузках предпочтительна эвольвентная форма профиля, обеспечивающая равномерную передачу усилий и минимальные зазоры. Для передачи больших крутящих моментов эффективна прямая шлицевая посадка с числом шлицов не менее 6 и шириной контактной зоны от 60% номинального диаметра ступицы.
Выбор формы посадки должен учитывать не только номинальный крутящий момент, но и режим работы, допустимые деформации и требования к ремонту. Неправильно подобранная форма сопряжения приводит к смятию, износу и потере геометрической жёсткости узла.

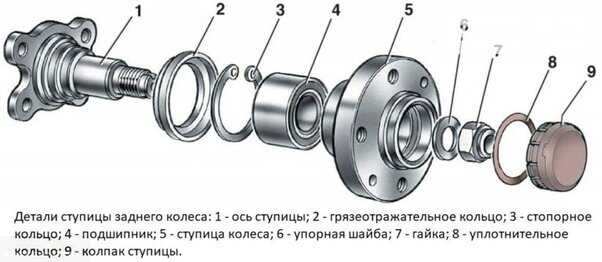

Особенности центрирования зубчатого колеса с помощью ступицы
Точное центрирование зубчатого колеса относительно вала критично для обеспечения равномерного зацепления зубьев и предотвращения динамических нагрузок. Ступица выполняет функцию направляющего элемента, обеспечивая концентричность отверстия колеса относительно его внешнего диаметра.
Центрирование чаще всего реализуется по посадочной поверхности вала – цилиндрической или конической. Наиболее распространённые формы посадки: H7/k6, H7/n6 и H7/p6 для передачи значительных крутящих моментов при минимальном радиальном люфте. При повышенных требованиях к точности применяют шлицевые соединения с профилем по ГОСТ 1139–80 или DIN 5480.
При длине ступицы менее 1,5 диаметра отверстия резко возрастает риск перекоса при сборке. Рекомендуется выдерживать длину ступицы не менее 1,8–2,0 диаметра отверстия, особенно при значительных нагрузках. Это обеспечивает устойчивое осевое и радиальное положение колеса при монтаже и в процессе эксплуатации.
Для повышения точности центрирования применяют предварительное ориентирование по посадочной фаске и обязательную контрольную проточку на валу. При высоких оборотах (более 3000 об/мин) дополнительно балансируют как саму ступицу, так и весь узел в сборе.
В случае применения посадки с натягом необходим контроль допуска шероховатости: Ra не более 1,6 мкм для сопрягаемых поверхностей. Это исключает перекосы, вызванные микронеровностями, и повышает надёжность соединения.

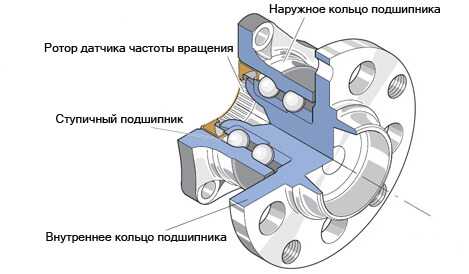

Влияние ступицы на балансировку вращающихся узлов
Массо-геометрические параметры ступицы напрямую влияют на статическую и динамическую балансировку зубчатого колеса. При асимметричном расположении материала или смещении центра масс относительно оси вращения увеличиваются радиальные силы, что приводит к вибрациям, ускоренному износу подшипников и снижению ресурса узла.
Оптимальное распределение массы ступицы достигается за счёт симметричной формы относительно оси вращения и точной обработки наружной и посадочной поверхностей. Несбалансированность, превышающая 5 г·мм/кг при диаметрах до 200 мм, требует корректирующих мер – механической обработки или добавления балансировочных отверстий.
Конструкция ступицы должна предусматривать минимальное эксцентрическое биение при установке на вал. При допуске на соосность менее 0,01 мм обеспечивается стабильность работы механизма на скоростях свыше 1500 об/мин. Важна также равномерность распределения материала по окружности ступицы, особенно при использовании серийных отливок.
В случаях с высокооборотными зубчатыми передачами (свыше 3000 об/мин) рекомендуется проводить динамическую балансировку всего колеса в сборе со ступицей. Это снижает уровень остаточной вибрации до допустимых значений (до 2,5 мм/с по ISO 10816), что критично для прецизионных редукторов и шпиндельных приводов.
Выбор материала ступицы также влияет на балансировку. При использовании неоднородных сплавов (например, чугун с графитовыми включениями) возрастает риск неравномерного распределения массы, что требует дополнительного контроля при входном осмотре и после механической обработки.
Использование ступицы для крепления дополнительных элементов
Ступица зубчатого колеса служит базой для установки дополнительных компонентов, необходимых для функциональности и надежности узла. Правильное крепление позволяет избежать смещений и деформаций под нагрузкой.
- Крепление тормозных дисков. Ступица оснащается посадочными отверстиями и фасками для точного позиционирования тормозного диска и равномерного распределения нагрузки при торможении.
- Монтаж датчиков и измерительных устройств. В ступице предусматриваются специальные гнезда или площадки для фиксации датчиков угла поворота, скорости или вибрации без влияния на балансировку.
- Установка шкивов и обгонных муфт. Ступица обеспечивает надежную посадку с использованием шпоночных пазов или шлицев, гарантируя передачу момента без проскальзывания.
Рекомендации по выбору крепежных элементов и технологий:
- Использовать болты класса прочности не ниже 8.8 для крепления ответственных элементов.
- Применять торцевые шайбы и стопорные устройства для предотвращения самоотвинчивания при вибрации.
- Контролировать соосность посадочных мест для исключения перекосов, которые приводят к ускоренному износу.
- При необходимости применять герметики или антикоррозионные покрытия для защиты крепежа и контактных поверхностей.
Соблюдение этих правил повышает долговечность зубчатого колеса и стабильность работы всего механизма.
Вопрос-ответ:
Какова основная функция ступицы в зубчатом колесе?
Ступица служит центральным элементом, обеспечивающим прочное и надежное соединение зубчатого колеса с валом. Она передает крутящий момент от вала к колесу, удерживая его на месте и обеспечивая точное центрирование вращающегося узла.
Почему важна форма посадки ступицы на вал и как она влияет на работу зубчатого колеса?
Форма посадки ступицы определяет характер крепления и влияет на распределение нагрузок в соединении. Точная посадка предотвращает люфт и смещение колеса при работе, что снижает износ зубьев и повышает долговечность узла. Неправильный выбор посадки может привести к повреждению вала и ступицы из-за концентрированных напряжений.
Какие методы крепления зубчатого колеса к ступице применяются для повышения надежности соединения?
Наиболее распространённые методы — это шпоночные соединения, шлицевые соединения и крепеж с помощью винтов или штифтов. Шпоночное соединение обеспечивает передачу крутящего момента без проскальзывания, шлицы повышают равномерность распределения нагрузки, а винты и штифты фиксируют положение колеса относительно ступицы, предотвращая осевые смещения.
Как размер и геометрия ступицы влияют на работу зубчатого колеса при больших нагрузках?
Размер ступицы, особенно ее диаметр и длина, определяет площадь контакта с валом и, соответственно, распределение напряжений. Увеличение геометрических размеров ступицы снижает риск деформаций и разрушений под воздействием больших сил. При проектировании учитывается тип нагрузки и условия эксплуатации, чтобы избежать усталостных повреждений и обеспечить стабильную работу зубчатого колеса.
