Каталитический нейтрализатор устанавливается в системе выпуска отработанных газов между выпускным коллектором и глушителем. В большинстве современных автомобилей он располагается как можно ближе к двигателю, чтобы рабочая температура достигалась быстрее. Такое расположение позволяет активировать каталитическую реакцию уже в первые минуты работы мотора, снижая выбросы вредных веществ.
В моделях с продольным расположением двигателя катализатор чаще всего монтируется непосредственно после выпускного коллектора в подкапотном пространстве. В компактных автомобилях с поперечным мотором нейтрализатор нередко объединён с коллектором в едином корпусе, что упрощает конструкцию и улучшает нагрев.
На дизельных автомобилях устройство может быть совмещено с фильтром твёрдых частиц (DPF) и располагаться ближе к днищу, но до основной части выхлопной магистрали. При осмотре снизу катализатор легко отличить по утолщённому металлическому корпусу овальной или цилиндрической формы.
Перед проверкой или демонтажем важно учитывать, что корпус катализатора сильно нагревается. Для доступа часто требуется подъемник или смотровая яма, так как в ряде конструкций он находится в труднодоступной зоне, частично закрытой тепловыми экранами.

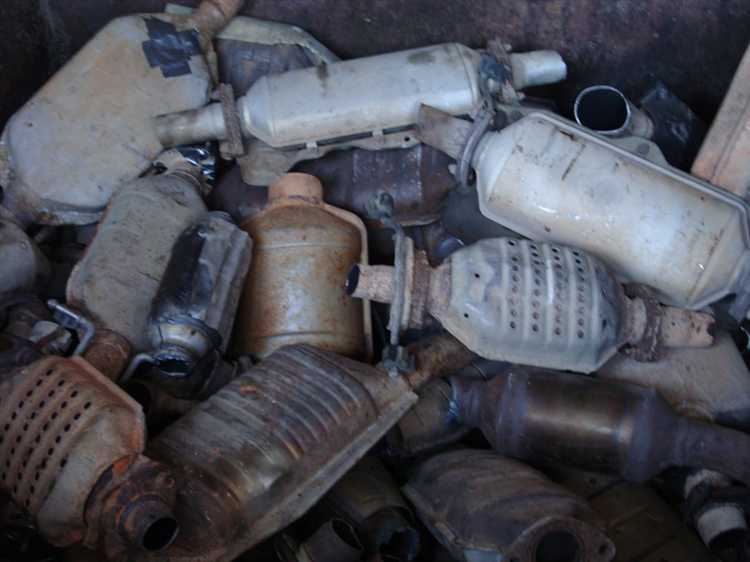

Расположение катализатора у бензиновых и дизельных двигателей
У бензиновых двигателей катализатор обычно размещается вблизи выпускного коллектора. Такое расположение обеспечивает быстрый нагрев до рабочей температуры, что критично для эффективного окисления углеводородов и оксида углерода. На автомобилях с поперечным расположением мотора катализатор чаще всего интегрирован в выпускной коллектор или установлен непосредственно после него в верхней части моторного отсека.
В дизельных двигателях катализатор нередко находится на линии выхлопа после турбокомпрессора. В современных моделях он может сочетаться с фильтром твёрдых частиц (DPF) в одном корпусе. Такое объединение снижает температуру отработавших газов на входе в катализатор, что требует установки системы дополнительного подогрева или использования активной регенерации для поддержания эффективности работы.
При поиске катализатора рекомендуется ориентироваться на крупный металлический корпус цилиндрической или овальной формы с тепловым экраном. У бензиновых версий он располагается ближе к двигателю, у дизельных – на участке между турбиной и центральной частью выхлопной системы.
Как найти катализатор под днищем автомобиля
Для осмотра катализатора под днищем необходимо обеспечить безопасный доступ к нижней части автомобиля. Машину устанавливают на эстакаду, подъемник или надежно фиксируют домкратами с использованием подпорок. Работы проводят при заглушенном двигателе и полностью остывшей выхлопной системе.
Катализатор расположен в составе выхлопной трассы между выпускным коллектором и средней частью глушителя. У большинства легковых моделей он находится ближе к передней оси, на участке трубы, идущей сразу после «штаны» или приемной трубы. Внешне деталь имеет металлический корпус овальной или цилиндрической формы с утолщением по сравнению с магистральной трубой.
Для точной идентификации обращают внимание на наличие термозащитного экрана и датчиков кислорода (лямбда-зондов), ввернутых до и после корпуса. Проводка этих датчиков тянется к моторному отсеку, что позволяет визуально подтвердить местоположение катализатора. В случае, если корпус закрыт защитой картера или дополнительными кожухами, их необходимо аккуратно снять.
При поиске важно учитывать, что на некоторых моделях, особенно с длинной колесной базой или полноприводных, может быть установлено два и более катализаторов. В таком случае первый располагается ближе к двигателю, а последующие – в средней части днища.
Позиции катализатора в системах с турбонаддувом
В турбированных двигателях катализатор размещается с учётом расположения турбины и конфигурации выпускного тракта, что напрямую влияет на его эффективность и срок службы.
- Ближе к турбине – в большинстве современных систем катализатор монтируется непосредственно после турбокомпрессора. Высокая температура выхлопных газов на этом участке обеспечивает быстрый прогрев и эффективное дожигание вредных веществ.
- Встроенный в корпус турбины – компактные конструкции интегрируют катализатор в горячую часть турбины. Такой вариант сокращает длину выпускного тракта, снижает теплопотери и ускоряет активацию нейтрализатора.
- Отдалённая установка – используется при ограничениях по температуре или в двигателях с высокой тепловой нагрузкой. Катализатор размещается в средней части выпускной системы, что уменьшает термическое воздействие на его корпус и наполнитель.
При выборе позиции учитывают тепловой режим турбины, допустимое давление в выпускной системе и доступ к узлу для обслуживания. Оптимальное размещение катализатора в турбонаддувной системе должно обеспечивать минимальное сопротивление потоку газов и достаточный тепловой импульс для эффективной работы.
Отличия местоположения при поперечном и продольном расположении двигателя
При поперечном расположении двигателя катализатор обычно размещается ближе к передней части моторного отсека, сразу за выпускным коллектором. Такое решение минимизирует длину выпускного тракта, ускоряет прогрев нейтрализатора и снижает теплопотери. В большинстве переднеприводных автомобилей он интегрирован в так называемый «коллекторный» модуль или располагается на трубе, ведущей вниз к глушителю.
В случае продольного расположения двигателя катализатор чаще находится под днищем автомобиля, на участке выпускной системы между коллектором и резонатором. В заднеприводных и полноприводных моделях нередко используются два катализатора – один ближе к двигателю, второй ниже по тракту для дополнительной очистки выхлопа. Такое расположение упрощает обслуживание, но увеличивает время прогрева, что учитывается при выборе состава каталитического покрытия.
При поиске катализатора важно учитывать компоновку силового агрегата: у поперечных моторов доступ к нему возможен сверху или сбоку моторного отсека, у продольных – чаще снизу, через подъем автомобиля. Это позволяет быстро определить точку осмотра и подобрать подходящий инструмент.
Где расположен передний и основной катализатор
Передний катализатор устанавливается непосредственно за выпускным коллектором или в его корпусе. Такое расположение обеспечивает быстрый прогрев рабочей поверхности за счет высокой температуры выхлопных газов, что особенно важно для снижения выбросов в первые минуты работы двигателя. В двигателях с несколькими рядами цилиндров передний катализатор может быть отдельным для каждой группы, размещаясь максимально близко к головке блока.
Основной катализатор находится ниже по тракту выхлопной системы, обычно под днищем автомобиля, после соединительной трубы или резонатора. Он принимает поток уже частично очищенных газов от переднего элемента и завершает процесс нейтрализации вредных соединений. Для доступа к основному катализатору часто требуется демонтировать защиту картера или поднять автомобиль на подъемнике.
Как определить катализатор по форме и материалу корпуса
Катализатор обычно имеет металлический корпус овальной, цилиндрической или уплощённой формы. Его размеры зависят от типа двигателя и компоновки системы выпуска: у легковых автомобилей длина корпуса часто находится в диапазоне 20–45 см, а диаметр – 10–18 см. У некоторых моделей с тесной компоновкой встречаются более компактные варианты с асимметричными обводами.
Материал корпуса чаще всего – жаропрочная нержавеющая сталь, устойчивая к коррозии и высоким температурам. Металл корпуса, как правило, имеет характерный серебристо-матовый оттенок с потемнениями от нагрева. На поверхности могут быть заметны сварные швы и тиснёные обозначения производителя или кода детали. В отличие от глушителя, корпус катализатора обычно более плотный, без перфораций и демпфирующих элементов.
Для дополнительного распознавания можно обратить внимание на вес детали: из-за керамического или металлического блока внутри катализатор значительно тяжелее пустого участка трубы аналогичного размера. При простукивании слышен глухой звук, а не звонкий металлический отклик.

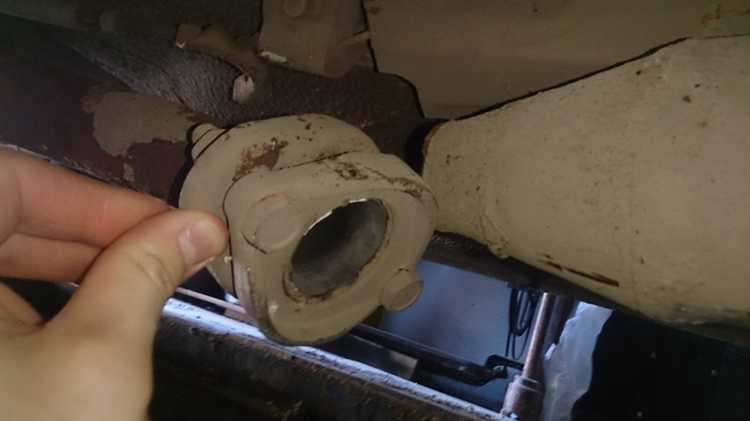

Доступ для проверки и замены катализатора
В автомобилях с нижним расположением катализатора доступ обеспечивается через днище после подъема машины на подъемнике или установки на прочные опоры. Для свободного подхода демонтируют защиту картера и при необходимости частично снимают выхлопные трубы, примыкающие к корпусу катализатора.
Если катализатор встроен в выпускной коллектор, доступ осуществляется сверху из моторного отсека. Для этого снимают теплозащитный экран, а при плотной компоновке – элементы впускного тракта, воздушный фильтр или турбопроводы. В некоторых моделях требуется предварительное отключение датчиков кислорода и их аккуратный демонтаж.
Замена начинается с обработки резьбовых соединений проникающей смазкой и откручивания гаек или болтов фланцев. При сварных соединениях используют резку и последующую приварку нового узла. После установки нового катализатора монтируют свежие прокладки, фиксируют датчики и проверяют герметичность стыков.
Как расположение катализатора влияет на диагностику неисправностей
Доступность катализатора для осмотра и подключения диагностического оборудования напрямую зависит от его расположения в системе выхлопа. При установке близко к выпускному коллектору корпус быстрее прогревается, что упрощает анализ по датчикам кислорода, но затрудняет визуальный осмотр из-за плотной компоновки.
- Катализатор под днищем позволяет легко оценить состояние корпуса и соединений, однако для проверки температуры и реакции датчиков требуется более длительный прогрев двигателя.
- Размещение вблизи турбокомпрессора усложняет доступ, но обеспечивает быстрый выход на рабочий режим, что важно при проверке эффективности нейтрализации.
- Наличие нескольких катализаторов в разных зонах требует отдельного анализа показаний каждого датчика, чтобы выявить источник падения эффективности.
При диагностике рекомендуется использовать термопары или пирометры для измерения температуры до и после катализатора, а также сравнивать данные переднего и заднего кислородных датчиков. Чем короче участок между ними, тем точнее можно отследить реакцию на изменение смеси.
Вопрос-ответ:
Как быстро найти катализатор под капотом?
В подкапотном пространстве катализатор чаще всего размещён вблизи выпускного коллектора. Его можно распознать по металлическому корпусу овальной или цилиндрической формы, в который входят и выходят толстые выхлопные трубы. На горячем двигателе касаться его нельзя — температура поверхности может превышать 400 °C.
Есть ли разница в расположении катализатора у переднеприводных и заднеприводных машин?
Да, разница есть. У переднеприводных автомобилей с поперечным расположением двигателя катализатор чаще находится ближе к передней части моторного отсека или сразу после выпускного коллектора. В заднеприводных моделях с продольным мотором он может быть смещён под днище, примерно в районе передних сидений, чтобы обеспечить больше места под капотом и улучшить теплоотвод.
Можно ли увидеть катализатор без разборки деталей?
В большинстве случаев — да. Если он расположен под днищем, достаточно поднять автомобиль на подъёмнике или воспользоваться смотровой ямой. При подкапотном размещении его видно после снятия декоративных кожухов двигателя. Однако на некоторых моделях доступ закрыт тепловыми экранами, и тогда придётся откручивать крепёж.
Как расположение катализатора влияет на прогрев и работу двигателя?
Чем ближе катализатор установлен к выпускному коллектору, тем быстрее он нагревается до рабочей температуры, что снижает выбросы на холодном запуске. Но при установке под днищем прогрев идёт медленнее, зато уменьшается тепловая нагрузка на моторный отсек и окружающие компоненты.
Почему в одном автомобиле может быть несколько катализаторов и где они стоят?
В современных системах выхлопа нередко применяют два или три катализатора. Первый, так называемый «предкат», монтируется сразу за выпускным коллектором и отвечает за очистку на этапе прогрева. Второй и третий могут располагаться под днищем, ближе к середине выхлопной магистрали, и работают при стабильной температуре для более полной фильтрации газов.
