Цепной привод ГРМ ВАЗ 2107 требует стабильного натяжения, иначе возрастает риск перескока цепи и нарушения фаз газораспределения. Симптомами износа или неисправности натяжителя могут быть металлический звон при работе двигателя, провалы тяги и нестабильный холостой ход. Игнорирование проблемы часто приводит к повреждению звёздочек и направляющих, а также к необходимости капитального ремонта.
Для замены или установки натяжителя потребуется ключ на 13, удлинитель, вороток, а также новая прокладка и исправный натяжитель (механический или автоматический, в зависимости от предпочтений). Работы выполняются на холодном двигателе, с обязательным отключением аккумулятора и фиксацией автомобиля на стояночном тормозе. Перед установкой важно проверить состояние самой цепи – при значительном растяжении даже новый натяжитель не обеспечит правильного натяга.
Оптимальное расположение натяжителя – на штатном месте сбоку блока цилиндров, что позволяет быстро контролировать его работу и при необходимости регулировать усилие. При монтаже необходимо следить за чистотой посадочной поверхности и равномерно затягивать крепёж, чтобы избежать перекоса корпуса и утечки масла. После установки двигатель запускают и прослушивают работу ГРМ: отсутствие посторонних звуков и ровная работа подтверждают правильность натяжения.
Подготовка инструмента и рабочего места для установки натяжителя
Перед началом работ обеспечьте устойчивое положение автомобиля на ровной площадке. Отключите аккумулятор, чтобы исключить случайный запуск двигателя. Рабочая зона должна быть хорошо освещена, с доступом к обеим сторонам моторного отсека.
Разместите инструмент и детали так, чтобы исключить их падение в моторный отсек. Используйте магнитный лоток или контейнер для крепежа. Рабочее место должно быть защищено от пыли и мелкого мусора, который может попасть в механизм цепи.
| Инструмент/Материал | Назначение |
|---|---|
| Набор рожковых и накидных ключей (8–17 мм) | Откручивание крепежа натяжителя и крышек |
| Трещотка с удлинителем и головками | Доступ к труднодоступным болтам |
| Отвертка плоская и крестовая | Снятие мелких элементов и фиксаторов |
| Динамометрический ключ | Точная затяжка болтов согласно моменту |
| Чистая ветошь | Удаление масла и загрязнений с рабочих поверхностей |
| Перчатки с прорезиненным покрытием | Защита рук и улучшение сцепления с инструментом |
| Осветительный фонарь или прожектор | Подсветка моторного отсека при недостаточном освещении |
Перед установкой убедитесь, что натяжитель и прокладки чистые и без повреждений. Проверьте комплектность деталей, чтобы исключить паузы в процессе монтажа.
Снятие защитных элементов и доступ к узлу цепи
Отключите аккумулятор, чтобы исключить случайное замыкание при работе с металлическими инструментами.
Ключом на 10 выкрутите крепёж кожуха вентилятора и снимите его, обеспечив свободный доступ к передней части двигателя.
Отсоедините шланг вентиляции картера от крышки головки блока цилиндров, чтобы не повредить его при демонтаже.
Ключом на 13 ослабьте гайки крепления крышки газораспределительного механизма (ГРМ), снимая их по диагонали для предотвращения перекоса.
Аккуратно подденьте крышку плоской отверткой в технологических пазах, избегая повреждения плоскости прилегания.
Снимите прокладку крышки ГРМ, при необходимости замените её на новую, чтобы исключить утечки масла после сборки.
После демонтажа крышки откроется прямой доступ к цепи, звездочкам распределительного и коленчатого вала, а также к месту установки натяжителя.
Демонтаж старого натяжителя цепи
Перед началом работы двигатель должен быть полностью остывшим, аккумулятор отсоединён. Инструменты: ключи на 10 и 13, плоская отвёртка, ветошь для защиты открытых поверхностей от попадания грязи.
- Снять крышку клапанов, отвинтив крепёжные гайки, и аккуратно убрать прокладку, чтобы не повредить её.
- Очистить область вокруг натяжителя от пыли и масла, чтобы исключить попадание загрязнений внутрь двигателя.
- Отсоединить маслоподающий шланг (если установлен гидронатяжитель), подставив ёмкость для сбора масла.
- Ключом на 13 открутить две гайки крепления корпуса натяжителя к головке блока цилиндров.
- Снять натяжитель, не допуская падения уплотнительных шайб в мотор.
- Осмотреть посадочное место на наличие остатков старой прокладки и удалить их деревянной лопаткой или пластиковым скребком.
При демонтаже важно не повредить резьбу шпилек и не допустить смещения цепи. Если натяжитель заклинил, не применять чрезмерную силу – использовать проникающую смазку и выждать несколько минут.

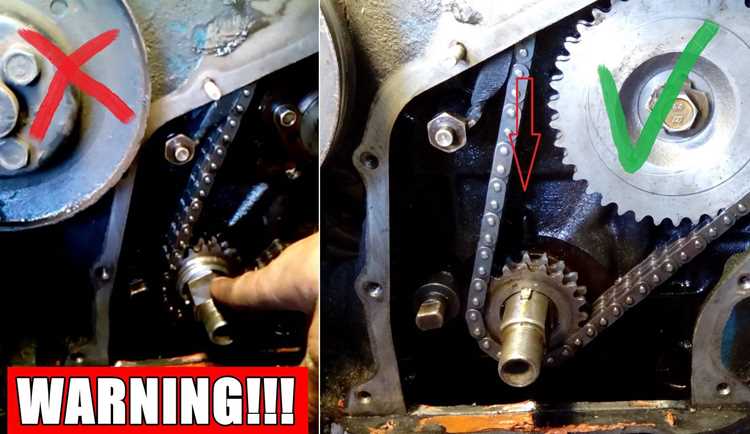

Проверка состояния цепи и сопутствующих деталей
Перед установкой натяжителя измеряют провисание цепи между звездочками распредвала и коленвала. Допустимый прогиб – не более 10–12 мм при умеренном нажатии отверткой в средней точке ветви. Увеличение значения указывает на износ звеньев или растяжение.
Зубья звездочек не должны иметь заостренных вершин, сколов или следов сильного износа. При проверке проворачивают коленвал за ключ, оценивая плавность хода и отсутствие рывков.
Башмак и успокоитель осматривают на наличие трещин, выкрашивания резины или глубоких канавок от цепи. Толщина рабочей поверхности башмака должна быть равномерной по всей длине, без местных протираний до металла.
При обнаружении люфта в посадке звездочек на валах или биения при вращении требуется их замена, так как это ускоряет износ цепи и снижает эффективность натяжителя.
Установка нового натяжителя и его регулировка
Перед монтажом убедитесь, что поршень натяжителя полностью утоплен и зафиксирован стопорной скобой. Установите корпус на посадочное место головки блока цилиндров, совместив отверстия под шпильки. Затяните гайки крепления моментом 8–10 Н·м, избегая перекоса.
Снимите стопорную скобу, позволяя поршню упереться в башмак. Проверьте, чтобы цепь не имела избыточного провиса между звездочкой распредвала и звездочкой коленвала. Для точной регулировки проворачивайте коленвал по часовой стрелке до положения, когда ведущая ветвь цепи максимально натянута. После этого убедитесь, что шток натяжителя полностью вышел и зафиксировался храповым механизмом.
При наличии автоматического натяжителя дополнительно регулировка не требуется. В случае механического типа, ослабьте фиксирующую гайку, дайте пружине вытолкнуть шток, затем подтяните гайку моментом 15–18 Н·м. После сборки повторно проверните коленвал на два оборота и убедитесь в отсутствии шума и люфта цепи.
Сборка узла и проверка работы двигателя после установки
После установки натяжителя установите обратно крышку механизма газораспределения, применяя новую прокладку или герметик, чтобы исключить утечку масла. Затяжку болтов проводите крест-накрест моментом 8–10 Н·м, избегая перекоса крышки.
Верните на место демонтированные элементы: шланги вентиляции картера, кожух вентилятора, крепления проводки. Убедитесь, что цепь не задевает внутренние поверхности корпуса, прокрутив коленвал на два полных оборота вручную ключом за болт шкива.
Перед запуском заполните двигатель маслом до требуемого уровня и проверите состояние системы охлаждения. Запустите мотор и прислушайтесь к работе – металлический звон или треск укажет на неправильную установку или недостаточное натяжение. Допустимый уровень шума – равномерное мягкое шуршание цепи без посторонних ударов.
После 5–10 минут работы на холостом ходу проверьте отсутствие подтеков масла в районе крышки и натяжителя. Затем заглушите двигатель и повторно осмотрите натяжитель, убедившись, что стопор не ослаб и корпус не имеет люфтов.
Вопрос-ответ:
Как понять, что натяжитель цепи на ВАЗ 2107 пора менять?
Признаками износа или неправильной работы натяжителя могут быть металлический звон или стук из-под капота, особенно при запуске холодного двигателя, нестабильная работа мотора на холостом ходу и провалы при наборе оборотов. Иногда можно заметить, что цепь начинает «подвывать» или вибрировать. Если при проверке натяжение явно ослаблено и регулировка не помогает — деталь требует замены.
Можно ли поставить автоматический натяжитель вместо штатного механического?
Да, на ВАЗ 2107 нередко устанавливают автоматические натяжители, так как они поддерживают нужное натяжение без ручной регулировки. При выборе важно учитывать совместимость модели с вашим двигателем и качество комплектующих. Монтаж обычно не требует серьёзных переделок, но иногда нужно докупить переходную пластину или изменить крепёж.
Какие инструменты понадобятся для замены натяжителя цепи?
Для работы пригодятся ключи на 10, 13 и 17 мм, головка с трещоткой, отвёртка и при необходимости монтажка для удержания элементов. Полезно иметь фонарик для подсветки моторного отсека и магнитный захват, чтобы не потерять мелкие детали. Если ставите новый уплотнитель, подготовьте герметик, подходящий для двигателя.
Нужно ли сливать масло при замене натяжителя?
Как правило, сливать масло полностью не требуется, так как натяжитель расположен сбоку на головке блока цилиндров. Однако при демонтаже возможно небольшое подтекание, поэтому лучше работать на слегка остывшем двигателе и подложить тряпку или ёмкость для сбора капель. Если вы планировали замену масла в ближайшее время, удобно совместить эти работы.
Сколько времени занимает установка натяжителя своими руками?
При наличии опыта и всех необходимых инструментов установка займёт около 30–40 минут. Новичку стоит рассчитывать примерно на час-полтора, учитывая время на разборку, очистку посадочного места и проверку работы цепи после монтажа. Главное — не спешить и тщательно проверять каждый этап.
Как понять, что на ВАЗ 2107 пора менять натяжитель цепи?
Признаки износа натяжителя могут проявляться в виде характерного металлического стука в передней части двигателя, особенно на холостых оборотах и при резком наборе скорости. Также может наблюдаться ухудшение динамики и нестабильная работа мотора. Если при проверке цепь заметно провисает или смещается, натяжитель следует заменить. Игнорирование этих симптомов может привести к перескоку цепи и повреждению клапанного механизма.
