Защита от дугового пробоя что это

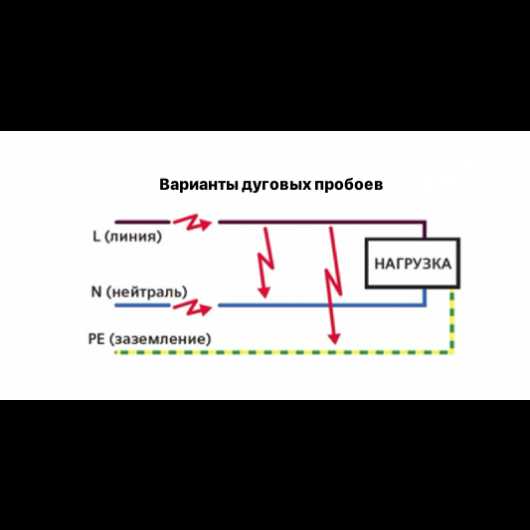

Дуговой пробой в электросетях – это непреднамеренное возникновение электрической дуги между токоведущими частями или между проводником и землёй. Такой пробой сопровождается резким ростом температуры, который способен повредить изоляцию, вызвать возгорание и привести к выходу оборудования из строя. В распределительных системах напряжением от 0,4 до 20 кВ дуговой пробой чаще всего связан с износом изоляции, загрязнением, повреждениями кабеля или дефектами монтажных соединений.

Наиболее надёжным методом обнаружения дуговых пробоев является использование устройств защиты от дуги (AFDD), которые реагируют на высокочастотные составляющие дугового тока. В отличие от стандартных автоматических выключателей и УЗО, такие устройства способны фиксировать начало дугового разряда ещё до того, как он приведёт к аварии. Их установка особенно актуальна в помещениях с повышенной пожарной нагрузкой и в распределительных шкафах с большим количеством соединений.

Дополнительно применяется термографический контроль для обнаружения потенциальных очагов перегрева на контактных соединениях. Регулярная проверка состояния изоляции методом измерения сопротивления изоляции позволяет заранее выявлять слабые участки. Для кабельных линий рекомендуется также использовать системы диагностики частичных разрядов, особенно в сетях среднего напряжения.

Организационные меры включают регулярную ревизию контактов, зачистку и подтяжку соединений, а также замену устаревшего оборудования. Важно учитывать, что большинство дуговых пробоев не происходит внезапно: им предшествуют изменения электрических характеристик, которые можно зафиксировать при правильно организованном мониторинге. Комбинированный подход, включающий технические и профилактические методы, значительно снижает риск аварий, вызванных дуговыми пробоями.

Признаки и причины возникновения дугового пробоя в сетях низкого и среднего напряжения

Дуговой пробой в сетях напряжением до 35 кВ возникает при локальном пробое изоляции и образовании устойчивой электрической дуги. В таких сетях он часто развивается скрытно, без мгновенного отключения, что повышает риск повреждений и пожара.

Основные признаки дугового пробоя:

• Нестабильные колебания тока, не приводящие к срабатыванию максимальной токовой защиты.
• Повышенное тепловыделение в точке пробоя с локальным оплавлением оболочки кабеля.
• Наличие звуковых щелчков или треска в распределительных устройствах.
• Потемнение, обугливание или запах гари вблизи электрооборудования.
• Снижение изоляционного сопротивления, фиксируемое при периодических измерениях.

Типовые причины образования дуги в сетях низкого и среднего напряжения:

1. Повреждение изоляции кабеля или оборудования в результате механического воздействия, перегрева или старения.
2. Неправильное соединение проводников – ослабленные или окислившиеся контакты создают условия для искрения.
3. Попадание влаги в кабельные линии, распределительные щиты или вводные устройства.
4. Загрязнение поверхности изоляторов пылью, токопроводящими частицами или химическими веществами.
5. Неправильный монтаж оборудования, допущенные зазоры или несоблюдение минимальных расстояний между токоведущими частями.

Наибольшую опасность представляют скрытые дуговые дефекты, которые не сопровождаются коротким замыканием и сохраняются длительное время. Для выявления таких дефектов рекомендовано применять тепловизионный контроль, регулярную проверку контактных соединений и диагностику частичных разрядов.

Методы обнаружения дуги в распределительных и вводных щитах

Для выявления дугового пробоя в распределительных и вводных щитах применяются устройства, способные анализировать характер потребляемого тока и высокочастотные помехи, сопровождающие дуговой разряд. Основной метод – использование специализированных УЗДП (устройств защиты от дугового пробоя), реагирующих на искажения синусоиды, появление резких скачков напряжения и токов короткой продолжительности.

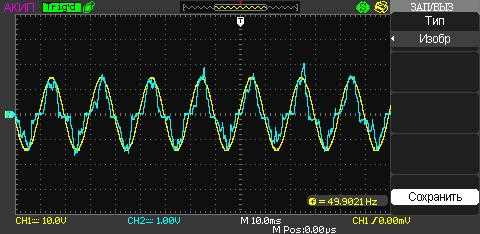

Современные УЗДП фиксируют характерные признаки дуги: нерегулярные всплески в диапазоне 10–100 кГц, частые изменения амплитуды тока, возникающие без внешней нагрузки. Принцип действия таких устройств основан на непрерывной оценке сигнала с применением алгоритмов цифровой фильтрации и сравнении с эталонными шаблонами дуговых событий.

Дополнительно в щитах может устанавливаться оборудование с функцией теплового контроля. Термические сенсоры, размещённые в зонах подключения кабелей и на шинах, фиксируют локальное повышение температуры, вызванное дуговым разрядом. Этот метод повышает точность обнаружения скрытых дефектов контактов, способных вызвать пробой.

В распределительных устройствах, где есть система автоматизации, возможно интегрировать функции регистрации всплесков тока через цифровые трансформаторы тока и модульные анализаторы качества электроэнергии. Эти приборы способны обнаружить кратковременные пульсации, предшествующие пробою.

Также применяются методы акустического анализа. Дуговой пробой сопровождается звуковыми импульсами высокой интенсивности, которые можно зафиксировать специальными микрофонами. Такой способ целесообразен для применения в закрытых распределительных устройствах, где визуальное наблюдение затруднено.

Для повышения достоверности фиксации событий применяют комбинированные методы, где сигналы тока, напряжения, температуры и звука анализируются одновременно. Это снижает вероятность ложных срабатываний и позволяет точно локализовать источник дуги в пределах распределительного или вводного щита.

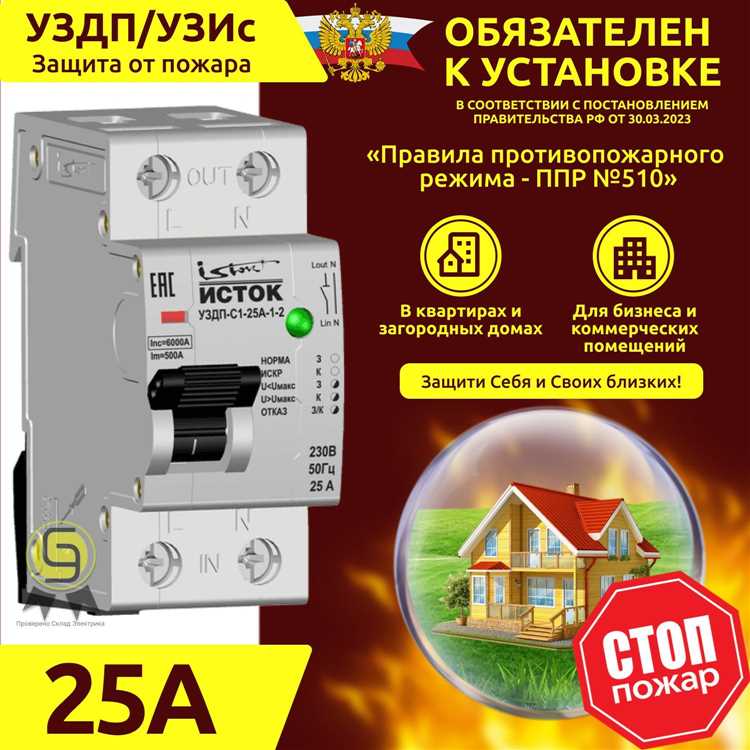

Сравнение устройств защиты от дуги: АВДТ, УЗО и специализированные Arc-Fault модули

АВДТ (автоматические выключатели дифференциального тока) объединяют функции защиты от сверхтоков и утечек на землю. Они реагируют на перегрузку, короткое замыкание и ток утечки, но не способны различать характерные признаки дугового пробоя. АВДТ фиксируют токи, превышающие уставки, но не анализируют высокочастотные и нестабильные токовые колебания, характерные для дуги.

УЗО (устройства защитного отключения) отслеживают ток утечки между фазой и землёй. При возникновении дуги между проводниками в одной фазе или внутри нагрузки, когда отсутствует путь утечки на землю, УЗО остаётся неактивным. УЗО эффективно при повреждениях изоляции и утечках, но не обеспечивает селективную реакцию на дуговые процессы между проводами одной цепи.

Специализированные Arc-Fault модули (AFDD, Arc-Fault Detection Device) построены на основе анализа сигнатур дугового пробоя. Они применяют алгоритмы цифровой фильтрации и спектрального анализа тока, фиксируя нерегулярные высокочастотные колебания, характерные для нестабильного электрического контакта. AFDD способны обнаруживать дугу, возникающую в результате повреждённого кабеля, ослабленного зажима или износа изоляции, даже при отсутствии утечки на землю.

Для защиты розеточных и распределительных цепей в жилых и общественных зданиях приоритетным считается применение AFDD, особенно в зонах с высокой пожароопасностью: деревянные конструкции, спальные помещения, старые электропроводки. Установка АВДТ или УЗО в таких случаях не исключает риск дугового пробоя. Совмещение УЗО и AFDD позволяет повысить надёжность защиты при наличии как токов утечки, так и внутренних повреждений кабеля с дуговым эффектом.

Выбор зависит от задач: АВДТ подходит для общего ввода, УЗО – для групповых линий с влажными условиями или высоким риском поражения током, а AFDD – для приоритетной защиты от пожаров, вызванных скрытым повреждением проводки. При проектировании щитов рекомендуется предусматривать установку AFDD в цепях с розетками, подключёнными к стационарным и мобильным нагрузкам, подверженным механическому износу.

Требования к установке защиты от дуги в жилых и коммерческих зданиях

В жилых зданиях установка устройств защиты от дугового пробоя (AFDD) рекомендуется на групповые линии, питающие розеточные группы в спальнях, детских комнатах и помещениях с повышенной пожарной нагрузкой. Согласно СП 256.1325800.2016, защита от дуги особенно актуальна при использовании кабельных линий, проложенных в горючих стенах, а также при наличии старой электропроводки с возможными повреждениями изоляции.

Для коммерческих объектов защита от дуги требуется на линиях, где велика вероятность повреждений кабеля: в торговых залах с интенсивной эксплуатацией розеток, на фуд-кортах с подключением мощного оборудования и в помещениях с высокой плотностью электроприборов. В зданиях категорий Ф1 и Ф3 по пожарной безопасности установка AFDD целесообразна в щитках, от которых запитаны линии с высокой вероятностью механических повреждений и перегрева контактов.

AFDD рекомендуется устанавливать на отдельных автоматических выключателях, соответствующих классу B или C по характеристике отключения. При этом номинальный ток устройства должен соответствовать нагрузке конкретной линии, без превышения допустимых значений. Монтаж выполняется в распределительном щите с DIN-рейкой, с обеспечением соответствия требованиям ГОСТ IEC 62606-2018.

Обязательным условием является контроль надежности контактных соединений, соблюдение нормативов по длине, сечению и способу прокладки кабеля. Не допускается установка устройств защиты от дуги в цепях аварийного освещения и в цепях с пусковыми токами, превышающими 60 А, без согласования с производителем AFDD.

Периодическая проверка работоспособности защиты осуществляется с использованием встроенной функции тестирования. Рекомендуется проводить тест не реже одного раза в шесть месяцев. Все установленные устройства должны быть задокументированы в проектной документации здания и проверены при вводе в эксплуатацию.

Настройка чувствительности и времени срабатывания устройств защиты от дуги

Корректная настройка параметров чувствительности и времени срабатывания устройств защиты от дугового пробоя напрямую влияет на их способность своевременно отключать повреждённый участок сети и предотвращать развитие пожара. Настройки должны учитывать тип нагрузки, длину линии, уровень фоновых помех и особенности используемого оборудования.

Основные параметры, требующие настройки:

• Порог чувствительности по току: Для сетей с бытовой нагрузкой рекомендуется уставка в диапазоне 5–30 мА, чтобы различать дугу и кратковременные пусковые токи. Для промышленных линий порог может быть увеличен до 100 мА с учётом помехоустойчивости.
• Временная задержка срабатывания: Стандартные значения – от 30 до 100 мс. Задержка менее 30 мс повышает риск ложных срабатываний при включении электродвигателей. Более 100 мс – повышает риск воспламенения из-за продолжающейся дуги.
• Фильтрация высокочастотных помех: Устройства должны игнорировать частотный шум от импульсных блоков питания и диммеров. Настраиваемые фильтры по частоте помогают избежать ложных срабатываний.
• Порог регистрации характерных сигнатур дуги: Некоторые модули анализируют спектр сигнала и ищут повторяющиеся импульсы с частотой 8–12 кГц. Важно установить чувствительность на уровне, при котором фоновые сигналы не интерпретируются как дуга.

Рекомендации по настройке:

1. Выполнить первичную настройку при минимальной нагрузке и зафиксировать уровень сигнала в нормальном режиме.
2. Постепенно увеличивать нагрузку и наблюдать, при каком токе начинаются ложные срабатывания – этот уровень должен быть выше, чем уставка устройства.
3. Проверить поведение при включении мощных потребителей – сварочных аппаратов, пусковых трансформаторов, компрессоров.
4. Использовать тестовые генераторы дуги (если доступны) для имитации реального пробоя и проверки скорости срабатывания.
5. После настройки рекомендуется зафиксировать параметры в журнале обслуживания и опломбировать устройства при необходимости.

При использовании устройств с автоматической адаптацией (self-learning) важно отключать функцию обучения в процессе эксплуатации, иначе существует риск игнорирования реального пробоя из-за запоминания искажённых характеристик нагрузки.

Настройка должна проводиться квалифицированным специалистом с применением осциллографа, токовых клещей и других измерительных приборов, чтобы избежать ошибок при оценке уровня и формы сигнала.

Ошибки при проектировании и монтаже систем защиты от дугового пробоя

Неправильное размещение датчиков и модулей защиты приводит к снижению качества сигналов и частым ложным срабатываниям. Датчики должны устанавливаться вблизи потенциальных источников дугового пробоя и избегать зон с высоким электромагнитным шумом.

Отсутствие учёта особенностей электросети, таких как тип нагрузки и характер искажения токов, ведёт к неправильной работе защиты. Необходимо проводить анализ характеристик сети и подбирать устройства с соответствующим алгоритмом обнаружения дуги.

Некорректное подключение и нарушение требований к заземлению нарушают работу системы. Контакты должны быть надёжно закреплены, а заземляющий контур – отвечать нормативам по сопротивлению, иначе защита не сможет своевременно обнаружить повреждение.

Игнорирование требований по настройке времени срабатывания создаёт конфликт между защитой от дуги и другими защитными устройствами. Время срабатывания должно быть согласовано с характеристиками автоматических выключателей и УЗО для предотвращения ложных отключений и обеспечения безопасности.

Отсутствие периодического тестирования и обслуживания устройств снижает надёжность системы. Регулярная проверка работоспособности датчиков и исправности соединений обязательна для поддержания уровня безопасности.

Проектирование без учёта нормативных требований и стандартов ведёт к юридическим и техническим рискам. Все компоненты должны соответствовать действующим ГОСТ и международным стандартам по защите от дугового пробоя.

Проверка и техническое обслуживание устройств дуговой защиты

Регулярная проверка устройств дуговой защиты необходима для поддержания их работоспособности и своевременного обнаружения неисправностей. Основной периодичностью рекомендуется проводить функциональное тестирование не реже одного раза в 6 месяцев.

При проверке следует контролировать наличие питания на устройстве и исправность сенсоров дугового разряда. Для этого используют тестовые генераторы дуги или специальные имитаторы сигналов, позволяющие проверить срабатывание устройства без создания реальной дуги.

Важно проверять настройки чувствительности и времени срабатывания согласно технической документации производителя и параметрам конкретной электросети. Корректировка параметров проводится с учетом изменений нагрузки и конфигурации сети.

Визуальный осмотр должен включать проверку целостности корпуса, отсутствие повреждений или загрязнений на контактах и разъемах. Наличие пыли и влаги увеличивает риск ложных срабатываний и сокращает срок службы устройства.

При обнаружении несоответствий или сбоев в работе необходимо провести калибровку или замену компонентов. В случае невозможности восстановления функционала устройство подлежит замене.

Документирование результатов проверок и технического обслуживания помогает отслеживать историю эксплуатации и выявлять повторяющиеся проблемы, что способствует своевременному планированию ремонта и обновления оборудования.

Вопрос-ответ:

Что такое дуговой пробой и почему он опасен для электросетей?

Дуговой пробой — это электрический разряд, который возникает при прохождении тока через поврежденный или загрязненный участок цепи с разрывом. Такой разряд может привести к сильному нагреву, воспламенению изоляции и компонентов оборудования, что увеличивает риск пожара и аварий. В электросетях дуговой пробой снижает надежность и может привести к длительным перебоям в подаче электроэнергии.

Какие типы устройств используются для защиты от дугового пробоя в бытовых и промышленных сетях?

Для защиты применяются специальные устройства, реагирующие на характерные электрические сигналы дуги. В бытовых условиях чаще всего устанавливают автоматические выключатели с функцией обнаружения дуги, а также модули Arc-Fault. В промышленных сетях дополнительно используют системы контроля с датчиками, которые анализируют параметры тока и быстро отключают питание при выявлении дуги, снижая риск повреждений оборудования и пожара.

Какие признаки могут указывать на наличие дугового пробоя в электросети до срабатывания защиты?

Признаки включают появление характерного звука потрескивания или щелчков в электроустановке, запах горелой изоляции, мерцание или нестабильность работы светильников. Иногда можно заметить слабое свечение или искрение в местах соединений или на проводах. Наличие таких симптомов требует срочной проверки состояния оборудования и, при необходимости, замены поврежденных элементов.

Как правильно настроить чувствительность и время срабатывания устройств защиты от дуги?

Настройка зависит от типа сети и нагрузки. Чувствительность должна быть достаточной для обнаружения малых дуговых разрядов, но без ложных срабатываний от нормальных пусковых токов. Время срабатывания выбирают минимальным, чтобы сократить время действия дуги, но учитывают особенности оборудования и допустимые режимы работы. Обычно производители устройств предоставляют рекомендации для типичных условий, а точная настройка проводится с помощью измерительных приборов и тестов на объекте.

Как часто необходимо проводить проверку и техническое обслуживание устройств защиты от дугового пробоя?

Рекомендуется проводить регулярные проверки, не реже одного раза в год, а в условиях повышенной нагрузки или загрязнения — чаще. Обслуживание включает тестирование работоспособности, осмотр контактов и соединений, очистку от пыли и коррозии. Проверку можно проводить с помощью специальных тестеров, имитирующих дуговой разряд, чтобы убедиться в корректном срабатывании защиты. Своевременное обслуживание снижает риск отказов и продлевает срок службы оборудования.

Какие основные методы применяются для обнаружения дугового пробоя в электросетях?

Обнаружение дугового пробоя основывается на анализе электрических и световых характеристик дуги. Чаще всего используются специальные датчики, реагирующие на ультразвуковые колебания, электромагнитные импульсы и вспышки света, характерные для дугового разряда. Электронные устройства фиксируют изменения токов и напряжений, а также быстрое появление и затухание сигналов, что помогает отделить дугу от других процессов в сети. Применение нескольких методов одновременно повышает точность срабатывания и снижает количество ложных срабатываний.
